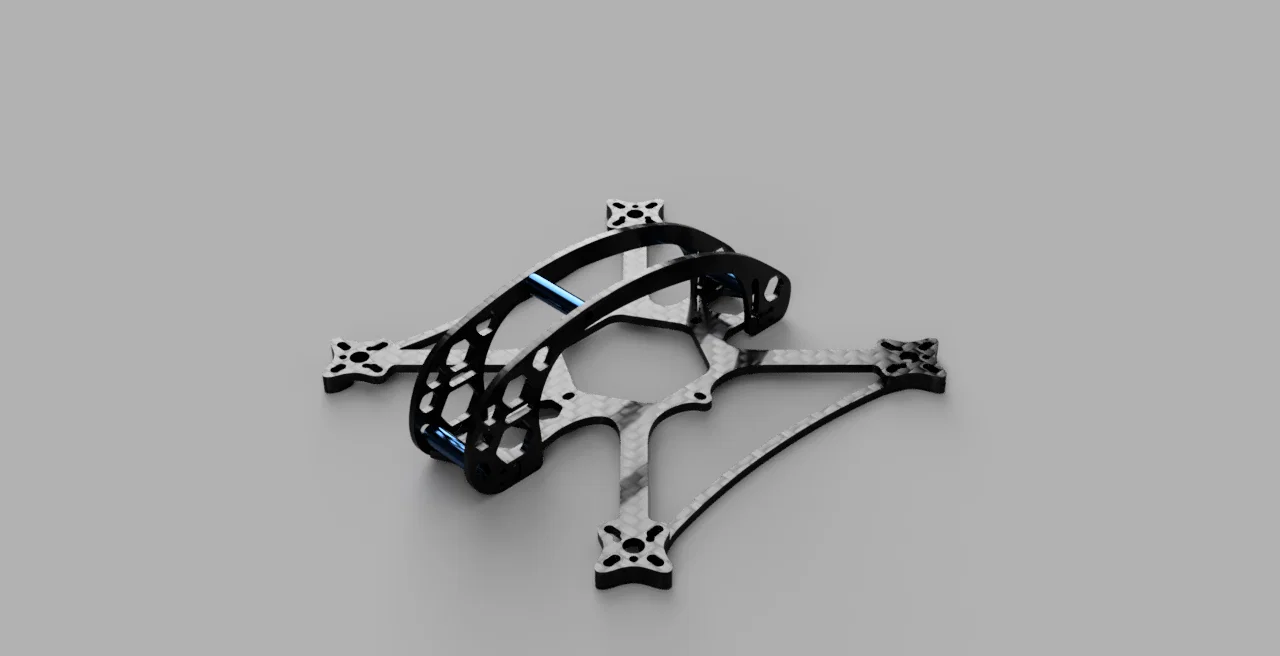

Khung FPV Drone Dribby LT 2in với lồng bảo vệ

Khung máy này được lấy cảm hứng từ khung Driblet của Rotor Riot. Nó có lồng bảo vệ (roll cage), thanh gia cố tay đòn và bảo vệ camera đầy đủ công năng. Mình thiết kế khung này để tạo ra một giải pháp thay thế nhẹ và bền hơn cho Driblet, giúp chiếc micro FPV drone của bạn đạt trọng lượng tối ưu. Các thanh giằng chéo thực ra không bắt buộc, nhưng lợi ích mà chúng mang lại vượt xa phần trọng lượng tăng thêm. Khung này sử dụng standoff 14mm, bạn có thể mài standoff 15mm hoặc dùng standoff M2 14mm đều ổn. Mình đặt cắt khung tại cncdrones. Thông số kỹ thuật: - Gắn AIO: 25-26mm - Gắn motor: Tất cả các loại micro motor phổ thông - Gắn camera: 14x14mm - Carbon Fiber: 2mm (ngoại trừ các tấm lồng bảo vệ dày 1.5mm) - Trọng lượng carbon (TCW): Khoảng 11 gram (đã bao gồm thanh gia cố tay đòn) - Trọng lượng thanh gia cố tay đòn: Khoảng 1 gram/cặp. Mình nhận thấy standoff ở cả trước và sau có thể hơi cấn nhẹ vào khung do sai số gia công và độ rơ của lồng bảo vệ, nhưng chính điều này lại giúp kẹp chặt nửa trên và nửa dưới để giảm rung lắc. Nếu bạn có câu hỏi, mình rất sẵn lòng giải đáp. Mình biết mô tả này chưa được trọn vẹn, nếu có chỗ nào khó hiểu, cứ hỏi mình, mình sẽ cố gắng trả lời sớm nhất có thể và cập nhật vào phần mô tả. Lưu ý: File DXF được xuất từ sketch của Fusion, nên có thể thiếu nét khi mở bằng phần mềm khác. Bạn nên dùng file STEP để xuất lại DXF nếu cần. MÔ HÌNH NÀY KHÔNG DÙNG ĐỂ IN 3D.
