Công cụ tạo lưới lục giác đa hướng cho OpenSCAD

Đây là bản cải tiến hoàn toàn giống với thư viện gốc nhưng đã được tùy chỉnh để lưới lục giác có thể hoạt động trên cả mặt đứng và mặt ngang.

Bạn chỉ cần gọi hàm:

cuboid_grid([x,y,z], hex_width, wall_width);

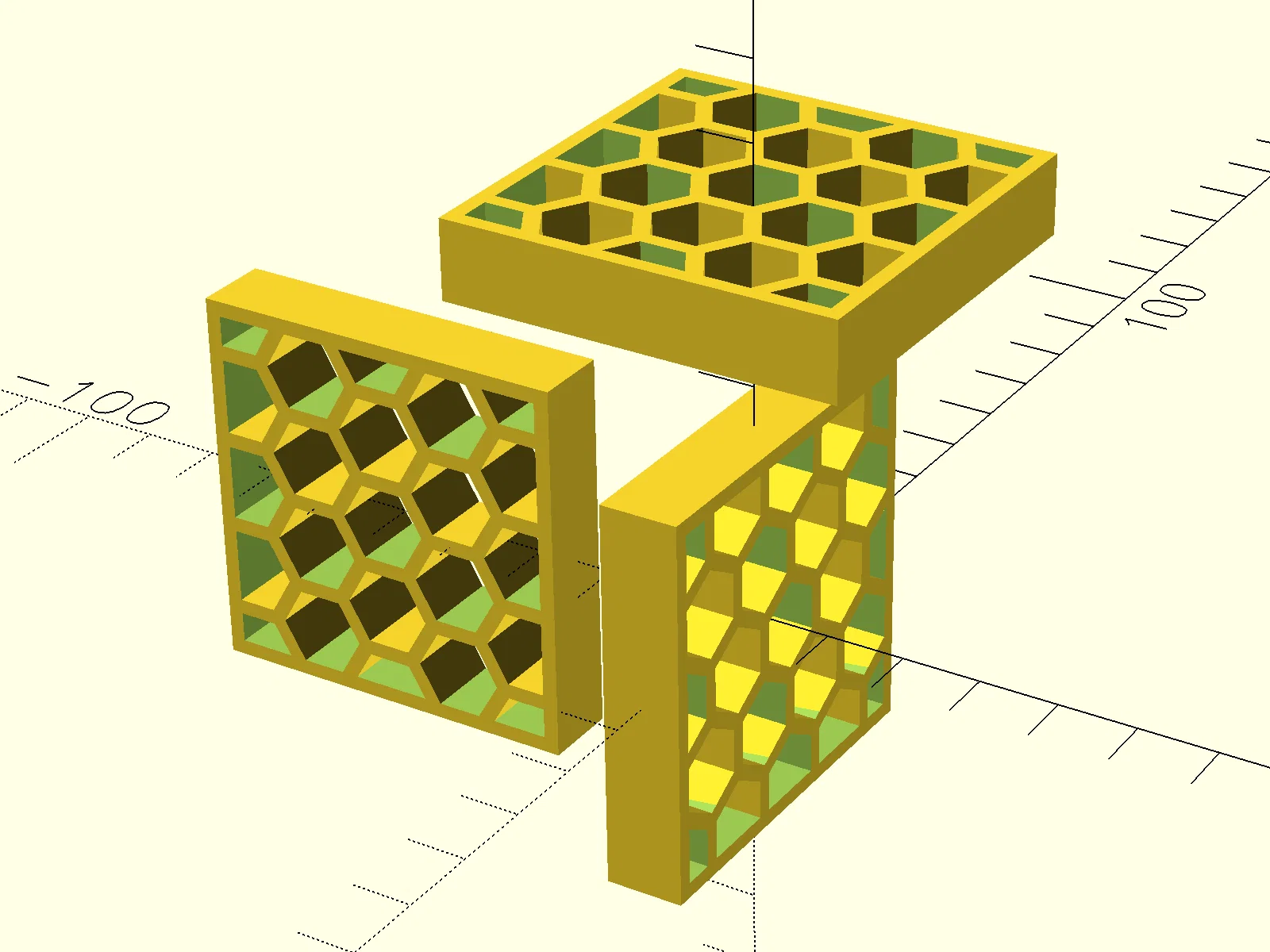

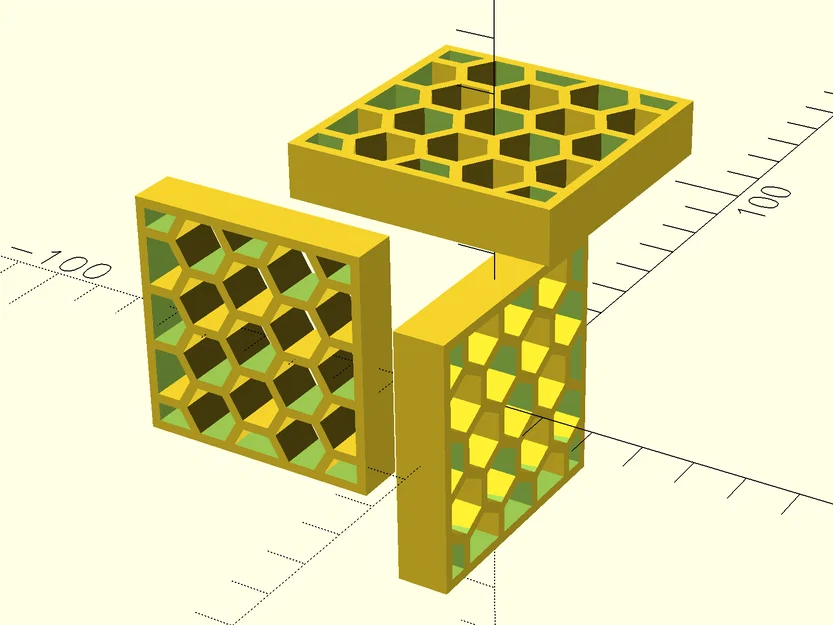

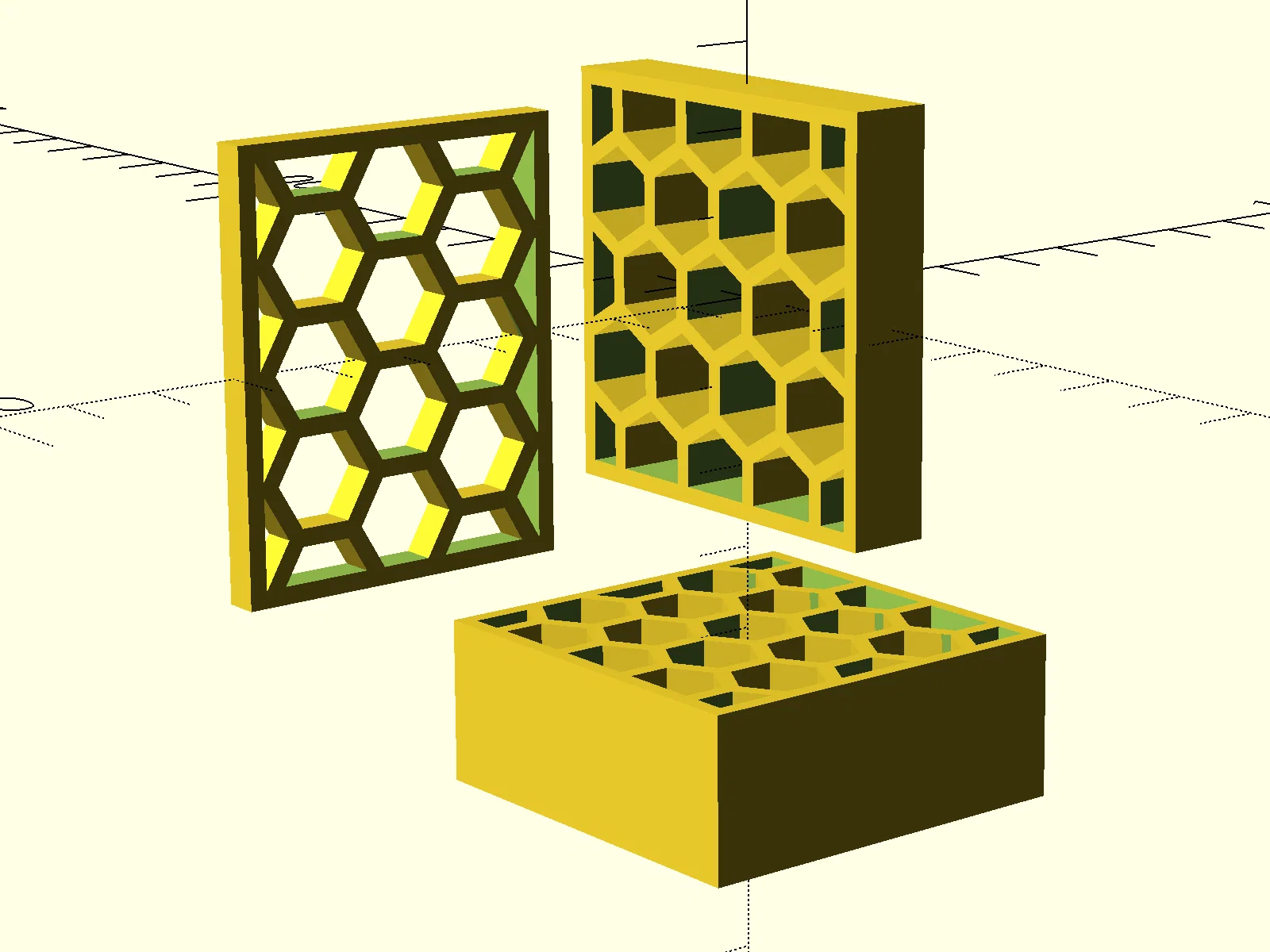

Lưới sẽ tự động hiển thị trên mặt có diện tích lớn nhất. Nếu hai mặt có diện tích lớn nhất bằng nhau, lưới sẽ ưu tiên căn chỉnh lỗ theo trục z trước, rồi đến trục y.

Dưới đây là tóm tắt từ mô hình gốc:

Lưới lục giác là một công cụ thiết kế rất hữu ích khi in 3D. Chúng thường được dùng để duy trì độ bền và độ cứng trong khi giảm trọng lượng cũng như lượng vật liệu in. Lưới lục giác cũng được xem như một yếu tố trang trí thẩm mỹ. Do đó, có rất nhiều cách để tạo và thêm lưới lục giác vào thiết kế của bạn. Một cách thông dụng là in lớp infill lục giác mà không có lớp bề mặt trên và dưới. Cách này rất hiệu quả trong một số trường hợp (khi lưới nằm trên mặt phẳng x-y). Tuy nhiên, nếu lưới bị xoay, việc sử dụng cài đặt trong phần mềm slicer để đạt được hiệu quả tương tự sẽ rất khó, thậm chí là không thể.

Script OpenSCAD đính kèm sẽ tạo ra một lưới hình chữ nhật với các lỗ lục giác có kích thước và độ dày tùy chỉnh. Bạn có thể chỉnh sửa thêm trong thiết kế của mình hoặc xuất nhanh file .stl để lấp đầy các lỗ trống trên linh kiện bằng cấu trúc lưới lục giác đẹp mắt.

Hiện đã có khá nhiều trình tạo lưới lục giác trực tuyến. So với các phiên bản OpenSCAD khác, script này render nhanh hơn nhờ sử dụng thư viện Belfry OpenSCAD chất lượng cao. Nó cũng tự động căn giữa các hình lục giác trong lưới, mang lại cảm giác thẩm mỹ hơn so với các tùy chọn khác.
