Bộ gá Winwing FCU vào Honeycomb Bravo
Giải pháp đơn giản và chắc chắn để gắn Winwing FCU của bạn lên bộ điều khiển Honeycomb Bravo. Với thiết kế nghiêng 15 độ, mô hình này giúp bạn quan sát thông số thuận tiện hơn trong quá trình bay mô phỏng.
Mô tả

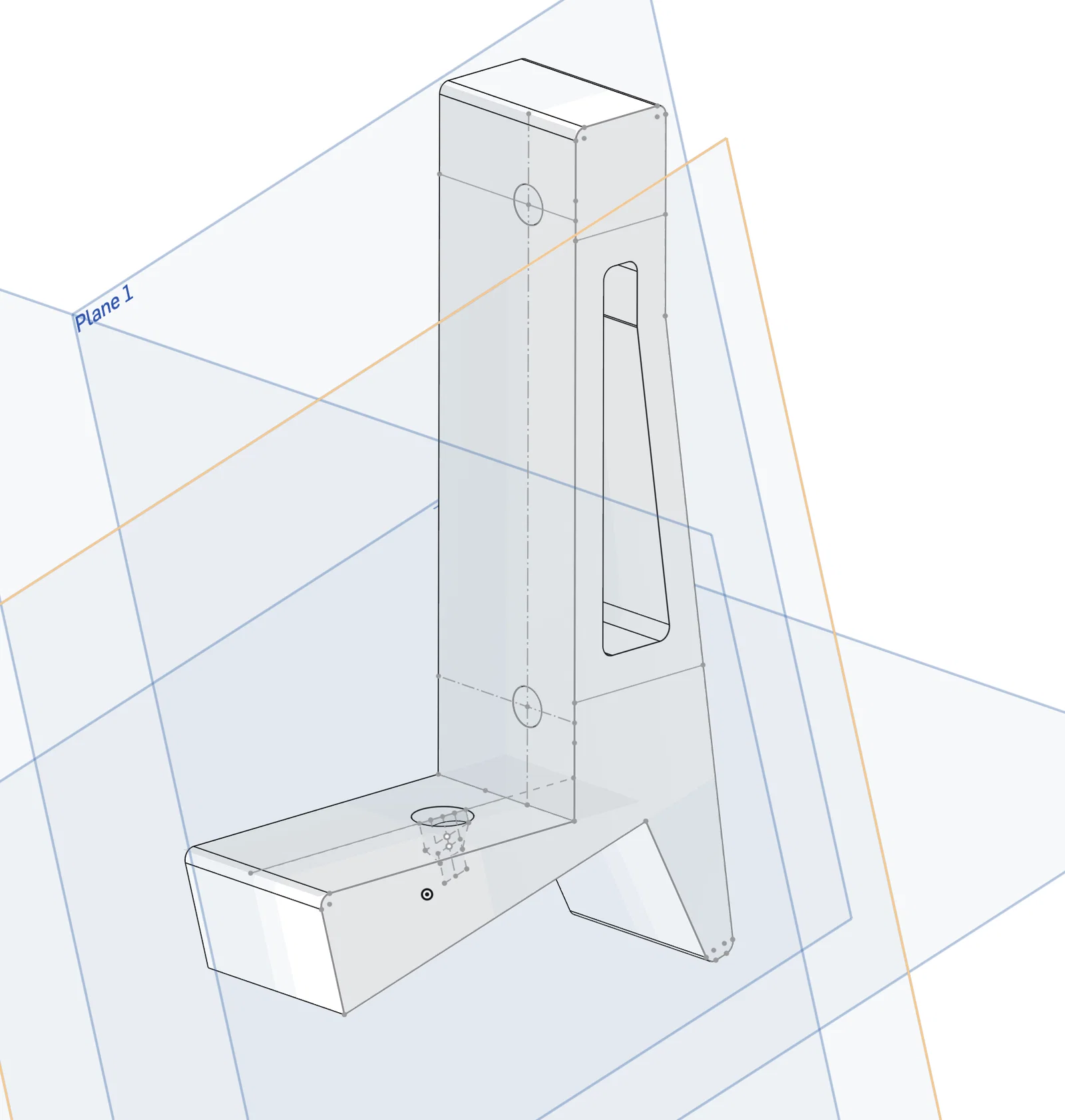

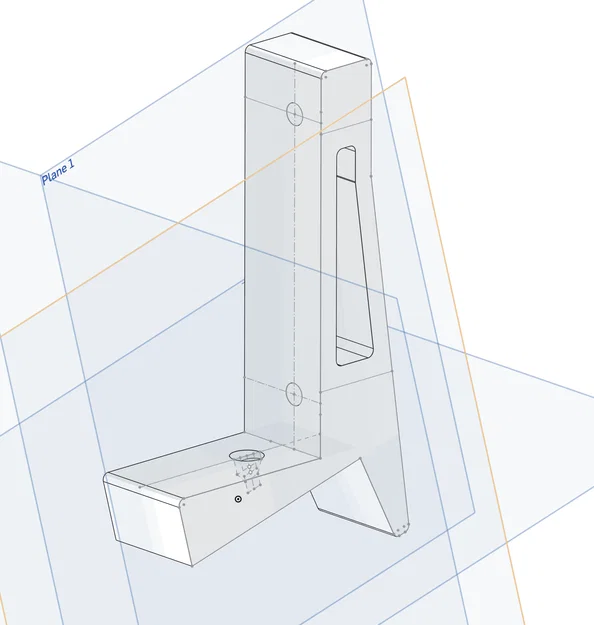

Mình thiết kế mô hình này để gắn Winwing FCU vào bộ điều khiển Honeycomb Bravo. Nó giúp cố định FCU chắc chắn và tạo độ nghiêng 15 độ hướng lên trên, giúp anh em quan sát dễ dàng hơn.
Thông số in:
- Layer Height: 0.2mm
- Infill: 20%
- Tường (walls): 3 lớp
- Nên in bộ gá ở tư thế nằm nghiêng, bên nào cũng được.
Cách lắp đặt:

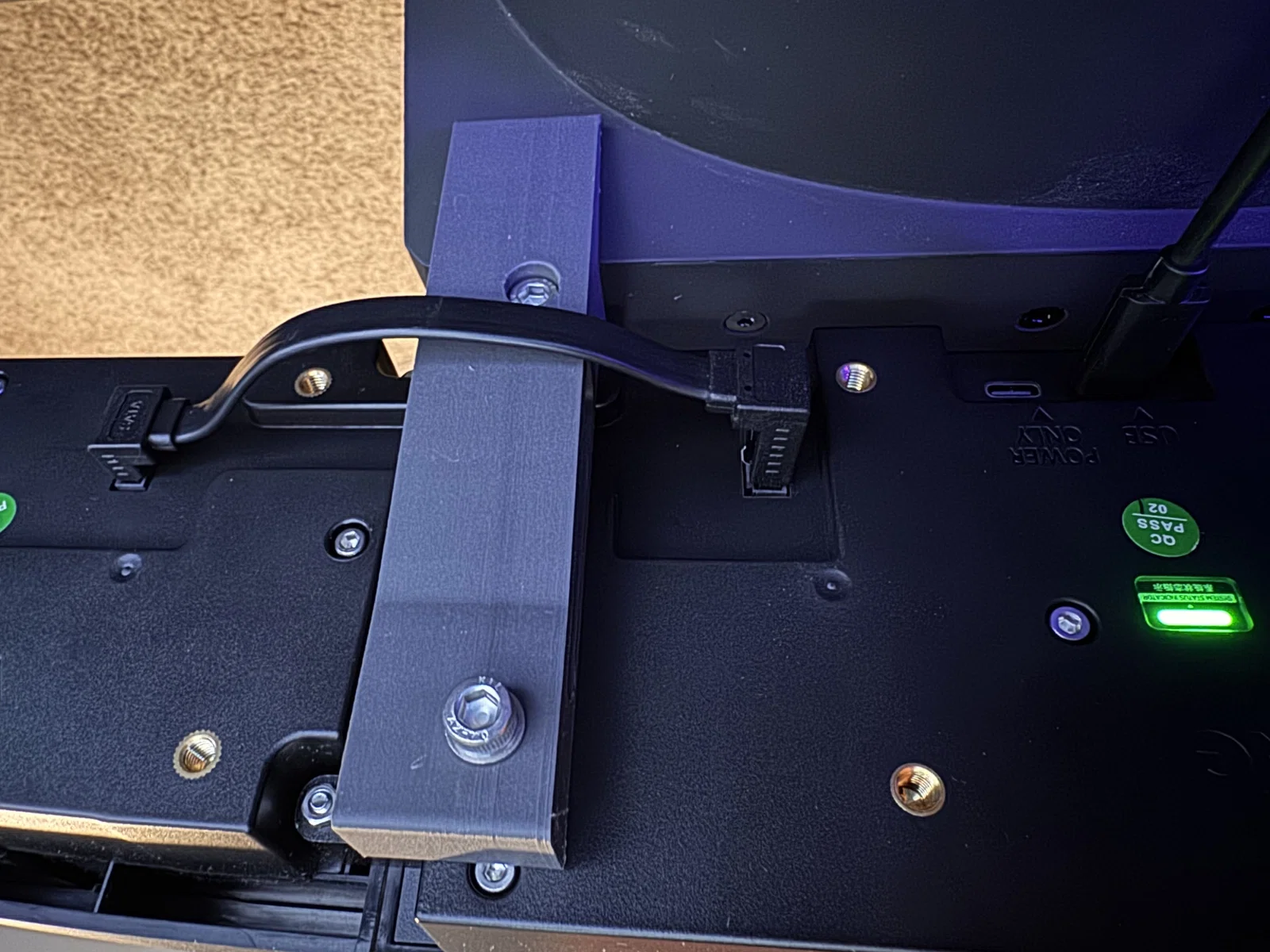

Tháo hai con ốc ngoài cùng ở phía trên của Honeycomb Bravo, sau đó đặt bộ gá Trái và Phải vào đúng vị trí rồi vặn lại ốc cũ. (Lưu ý: phần lỗ trên thanh đỡ dọc phải hướng vào phía trong so với các lỗ bắt ốc vào bộ điều khiển).

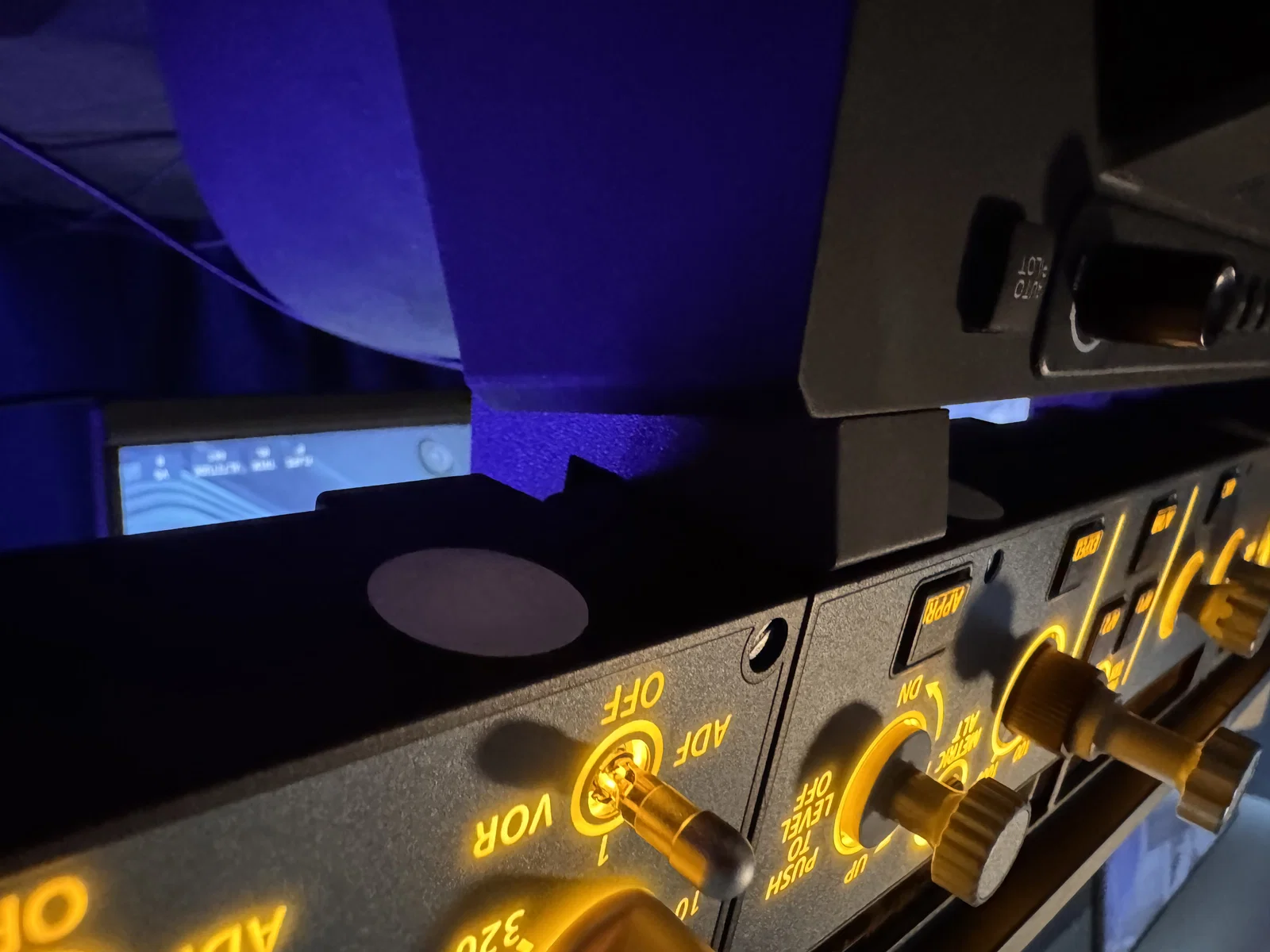

Sử dụng ốc đi kèm với FCU (dài khoảng 27mm) để gắn FCU vào bộ gá. Mình dùng thêm long đền (washer) cho lỗ bắt ốc phía trên, còn lỗ dưới không cần dùng vì nó đã có sẵn phần lõm vào.
