Ngàm dẫn nhựa xoay gắn phía trên cho Ender 3 V3 Plus (Core XZ)

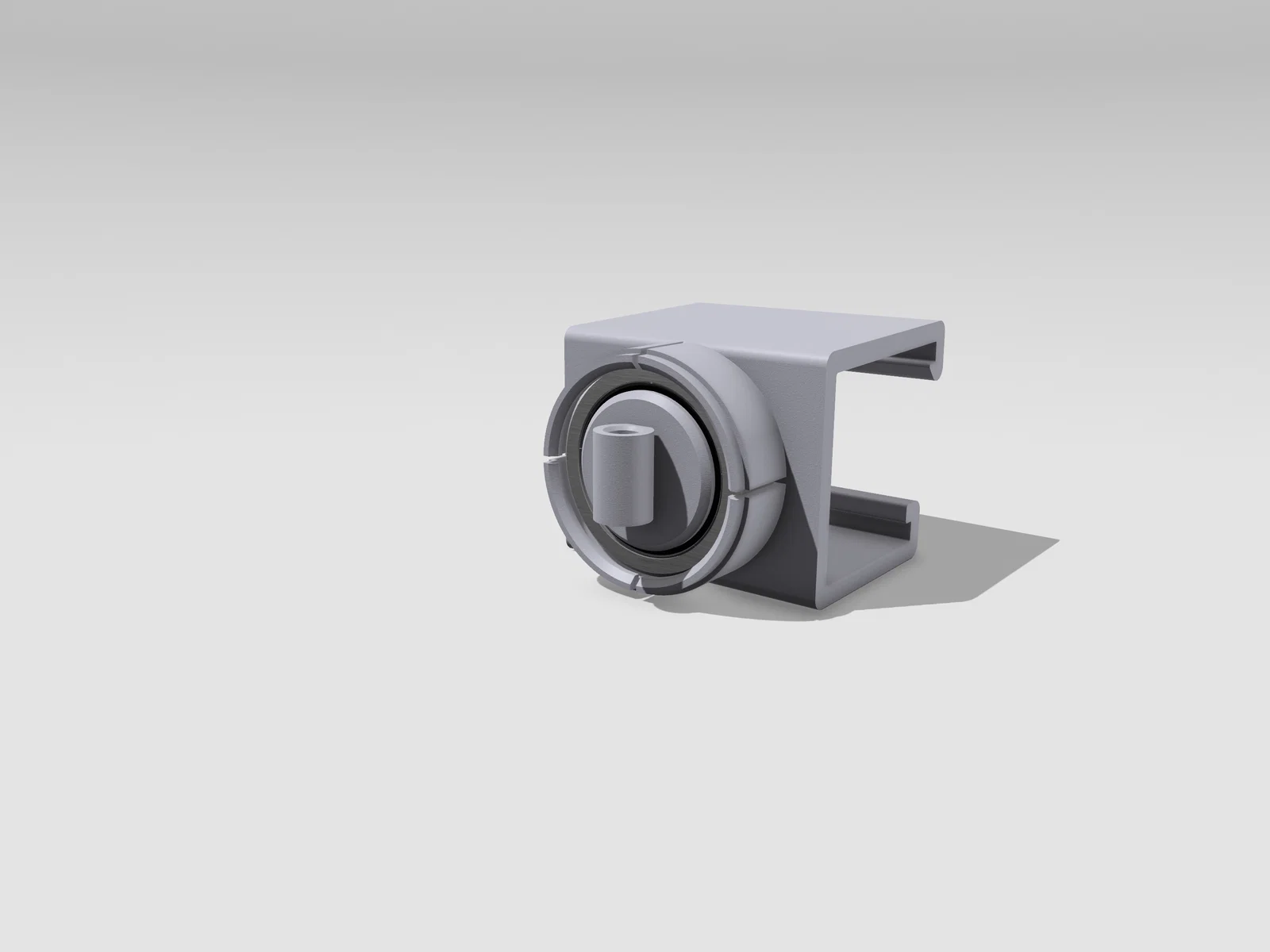

Sau khi dời cảm biến hết nhựa (Filament Runout Sensor) (https://makerworld.com/en/models/506459?from=search#profileId-422204) sang bên hông máy in, mình muốn gắn thêm một ngàm xoay để dẫn nhựa vào đầu in cho mượt mà. Mặc dù ngàm đi kèm với bộ cảm biến khá tốt, nhưng kết cấu cố định của nó lại gây áp lực lên sợi nhựa khi in các mẫu có kích thước cao hoặc rộng trên bàn in. Thế nên mình đã thiết kế một ngàm xoay sử dụng bạc đạn để triệt tiêu áp lực này. Mình dùng bạc đạn 6200-ZZ (10x30x9mm) để tạo chuyển động xoay.

Thông tin in ấn:

• Layer height: 0.2mm, 3 walls, 15% infill.
• Khuyên dùng nhựa PETG hoặc PLA, nhưng bạn cũng có thể dùng ABS hoặc ASA.
• Xoay main bearing to printer mount 90° để in nằm ngang. Giữ phần filament to bearing mount ở tư thế đứng để lỗ xỏ ống dẫn nhựa được sạch và chuẩn.
• Cần có hỗ trợ (supports).

Hướng dẫn lắp đặt:

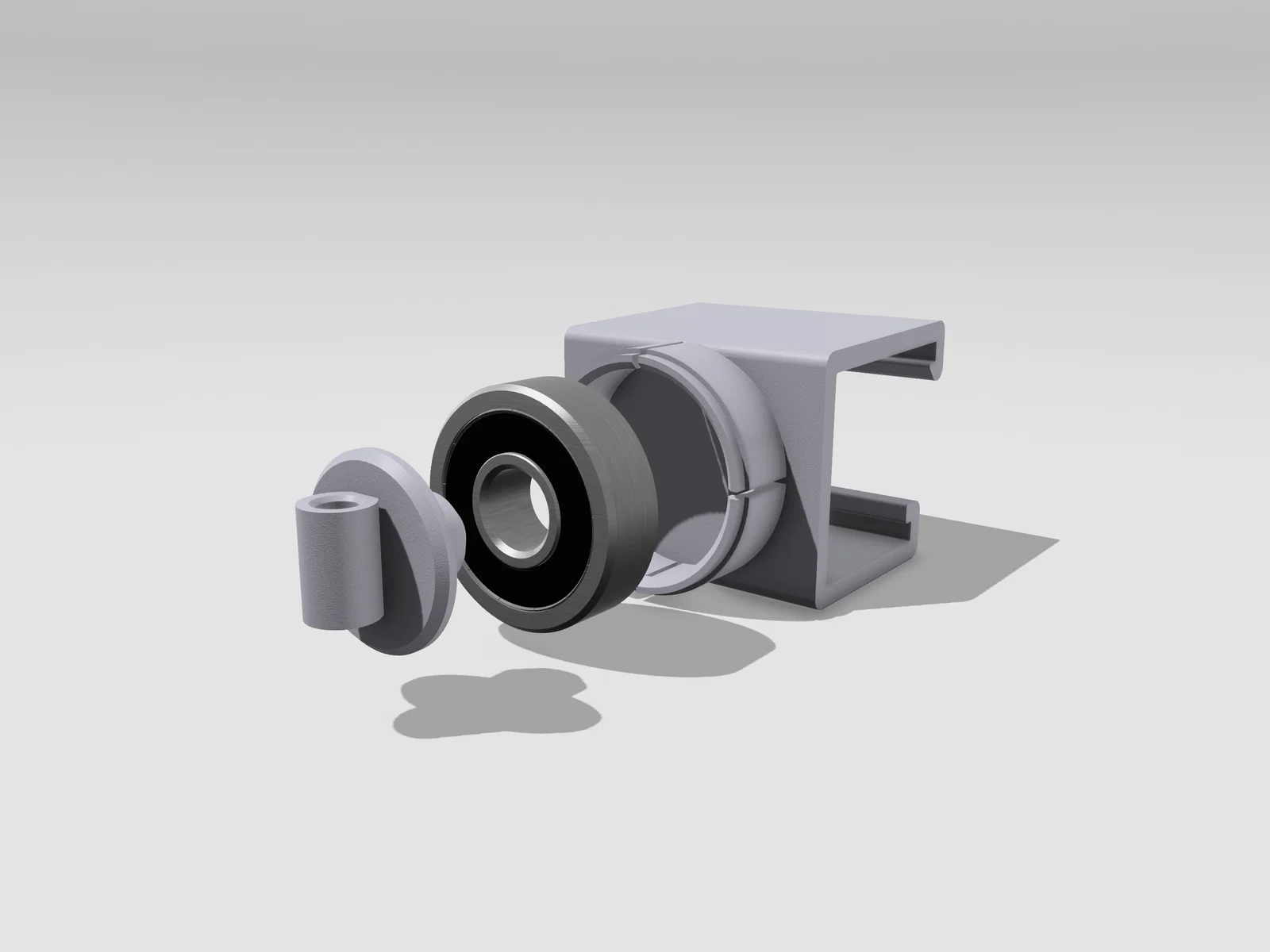

1. Nhấn bạc đạn vào main bearing to printer mount.

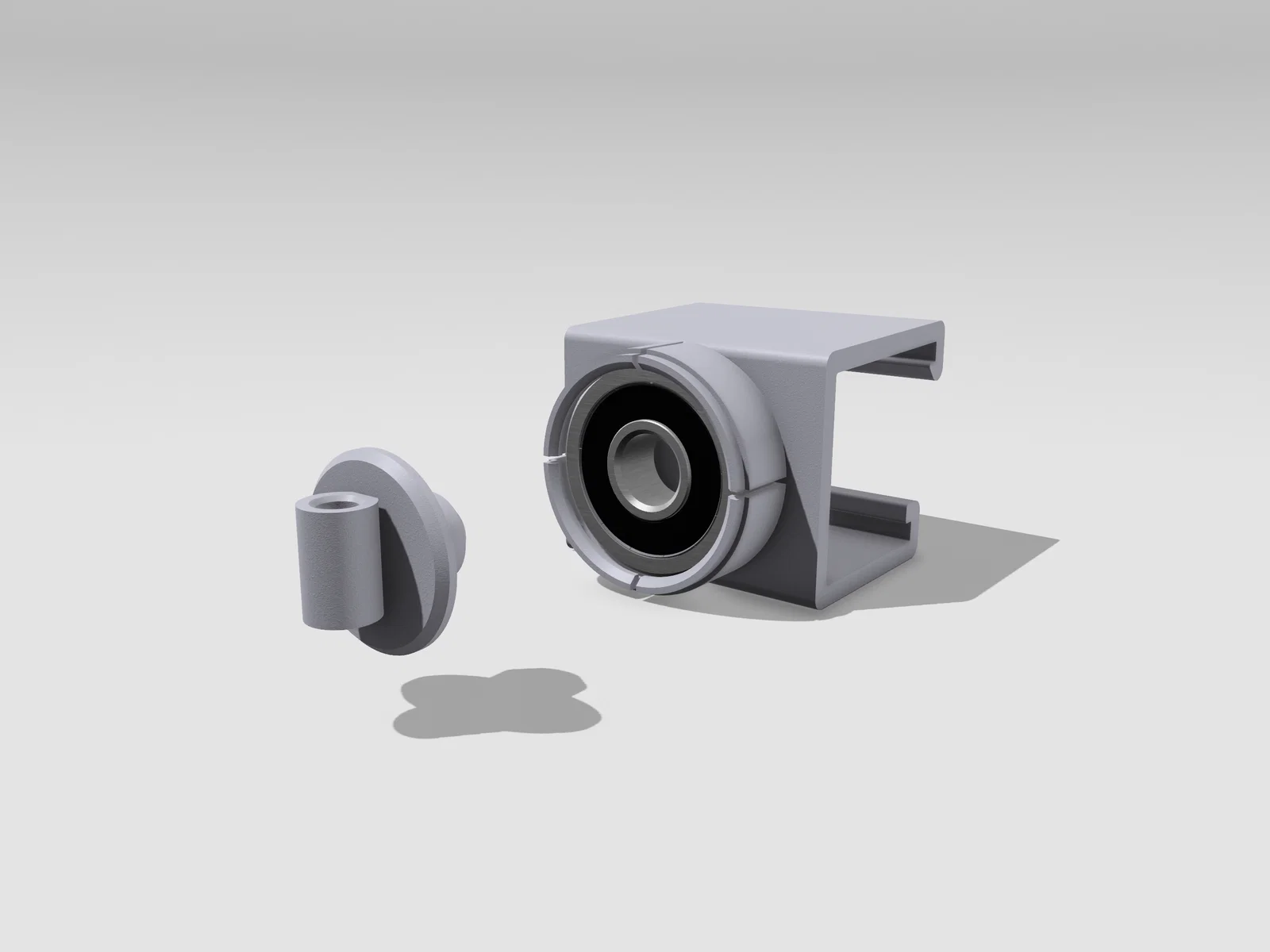

2. Nhấn filament to bearing mount vào giữa bạc đạn.

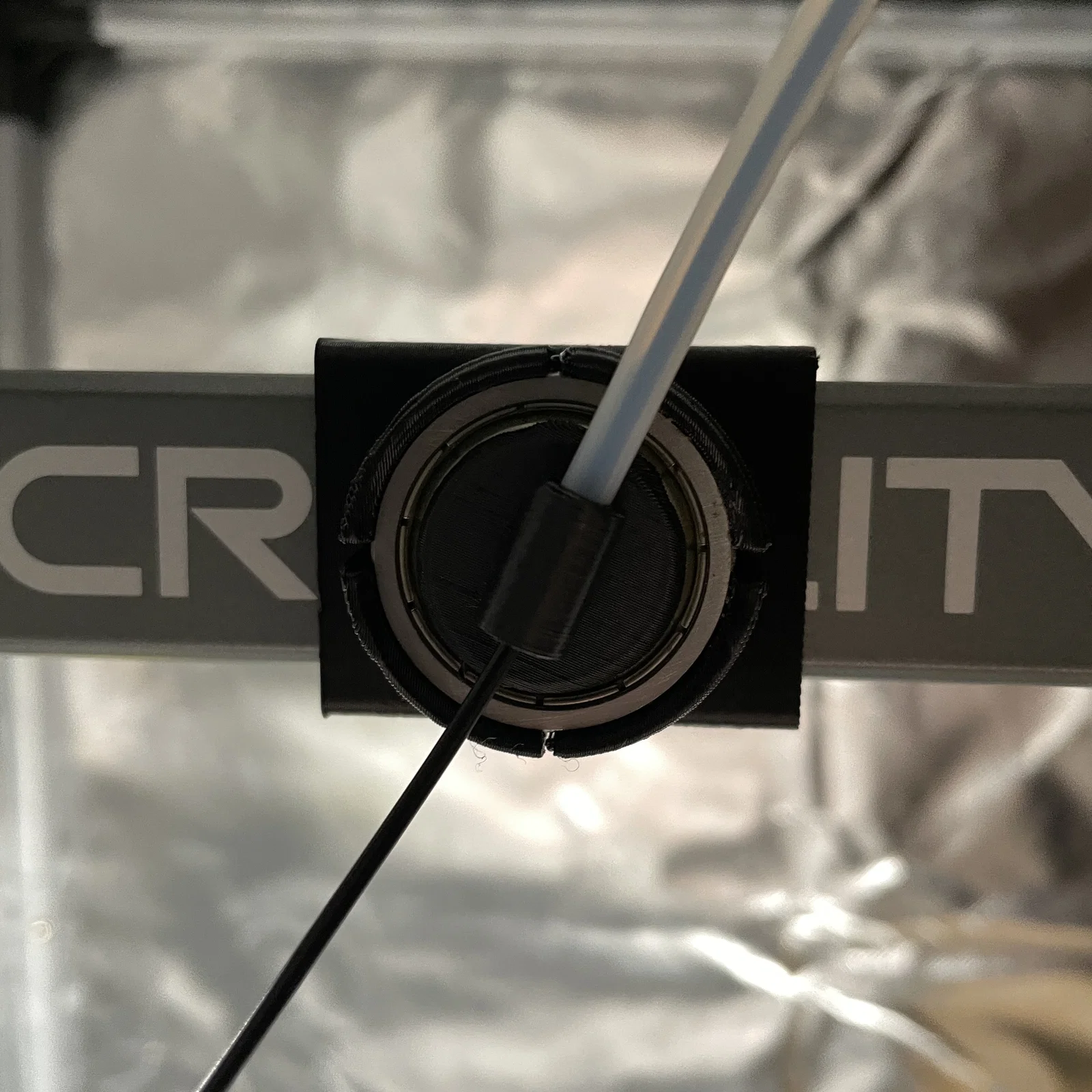

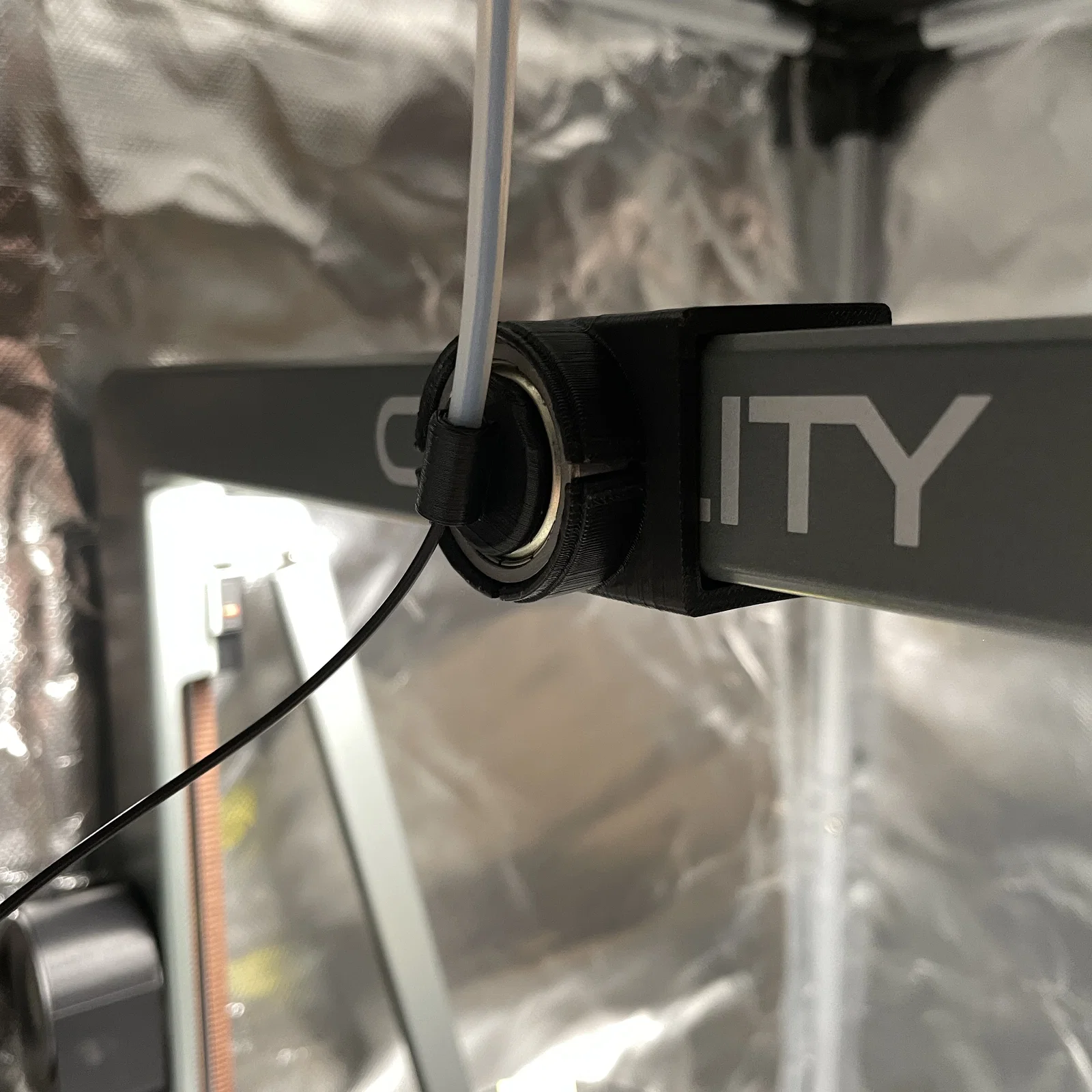

3. Để lắp dễ dàng, hãy kẹp bộ phận đã ráp vào phần trên của Gantry Frame Assembly ở phía bên trái hoặc phải của trung tâm. Sau đó trượt ngàm vào chính giữa để nó bám chặt.
4. Cắm ống dẫn nhựa vào ngàm giữ.
