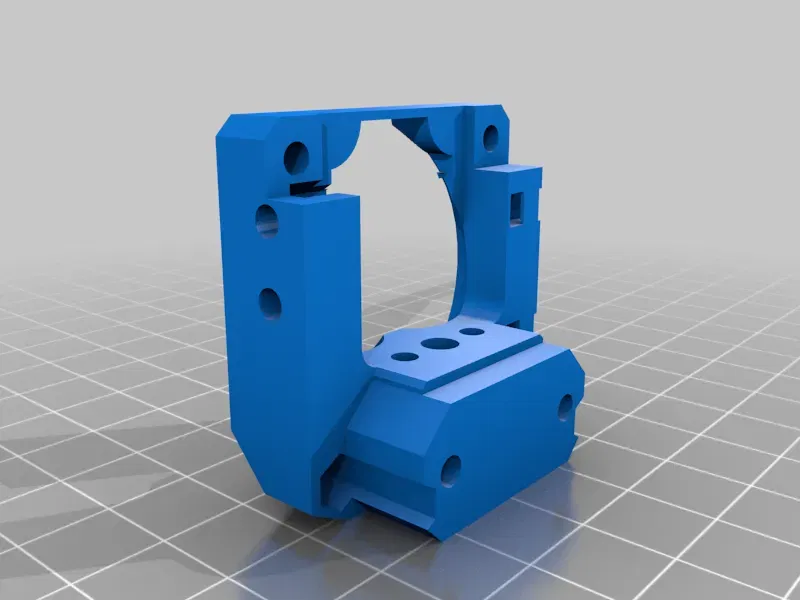

Giá đỡ nhanh SuperLight cho đầu đùn LGX Lite

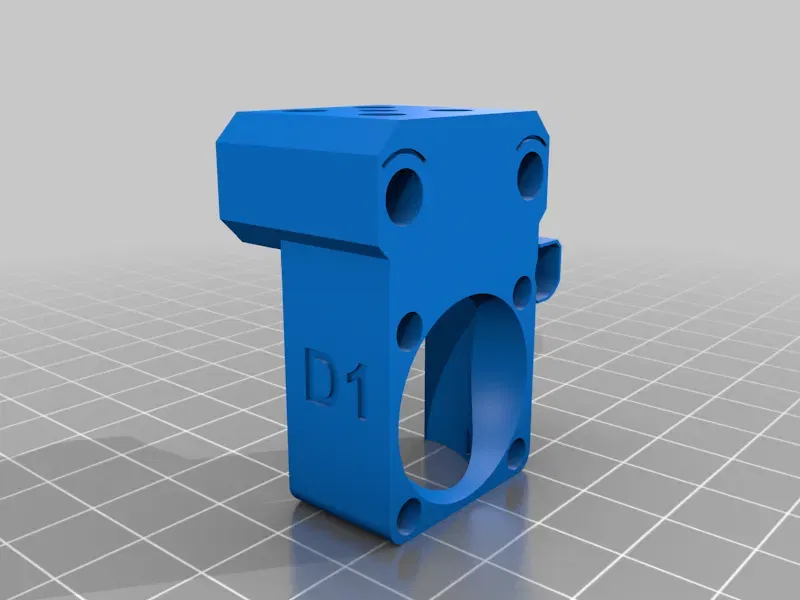

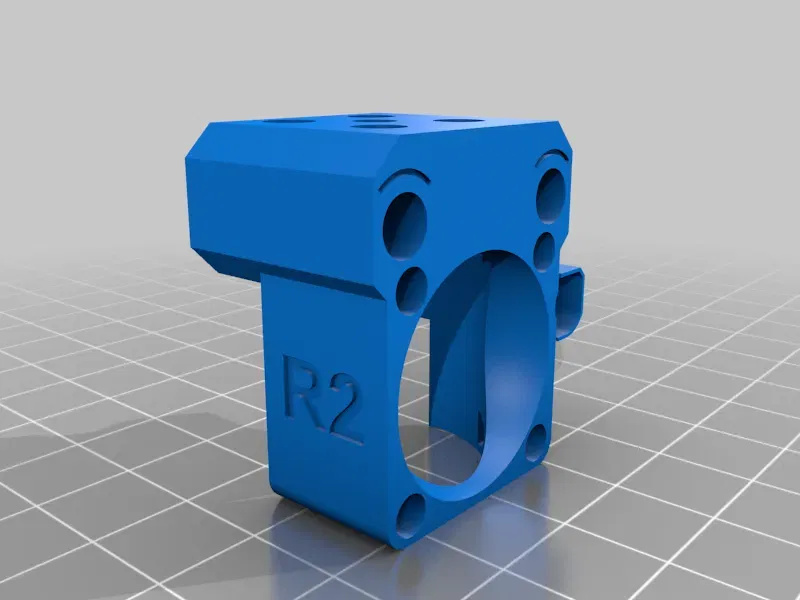

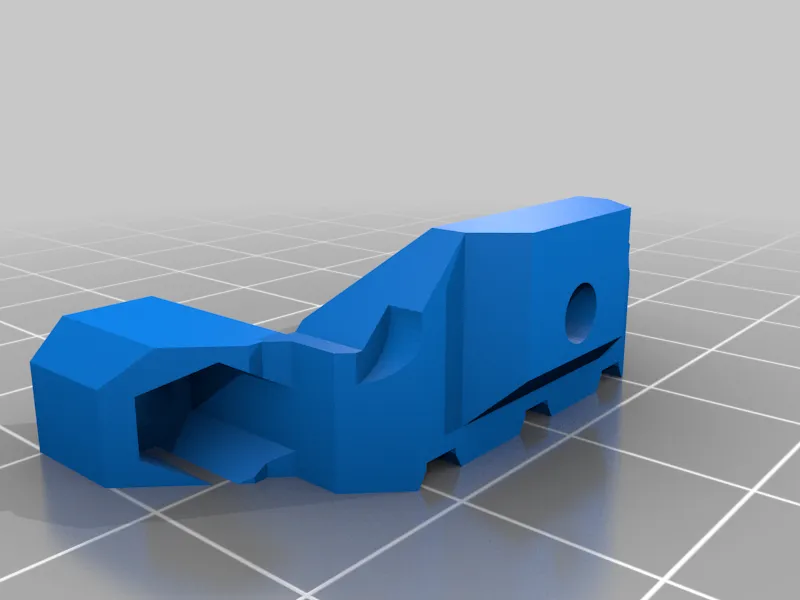

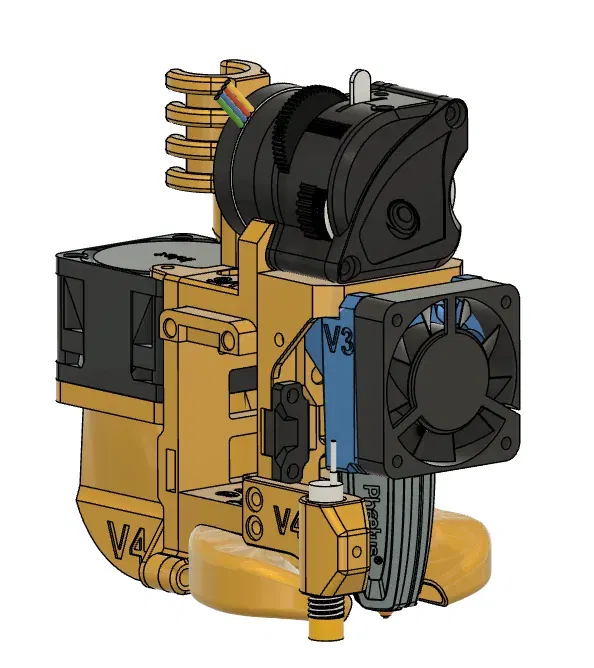

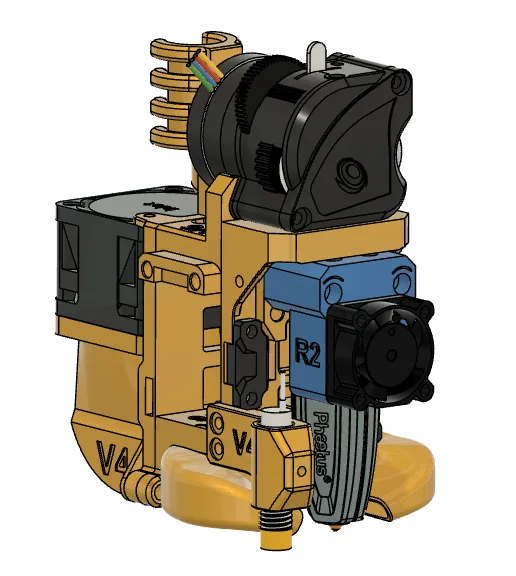

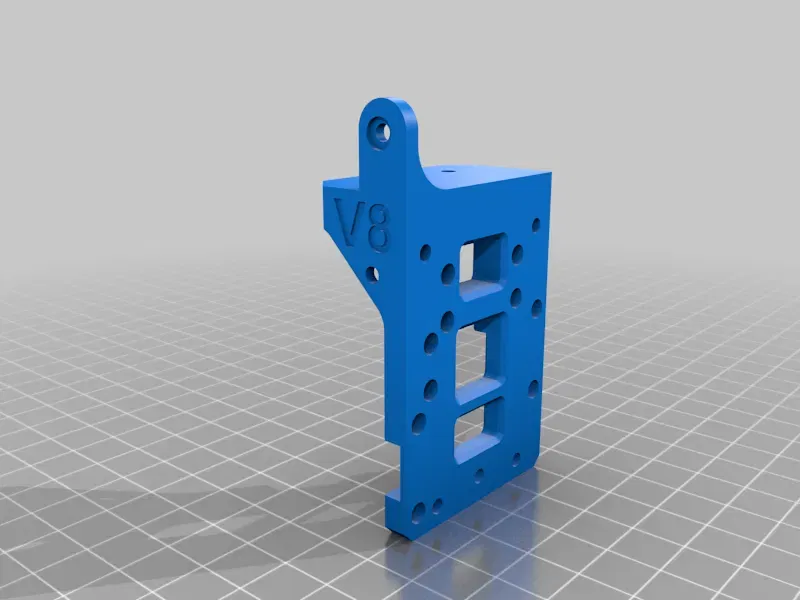

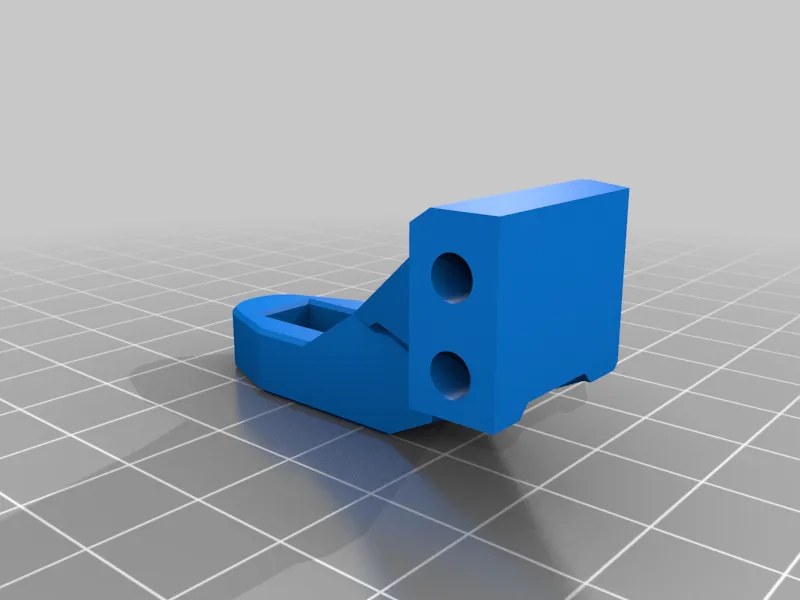

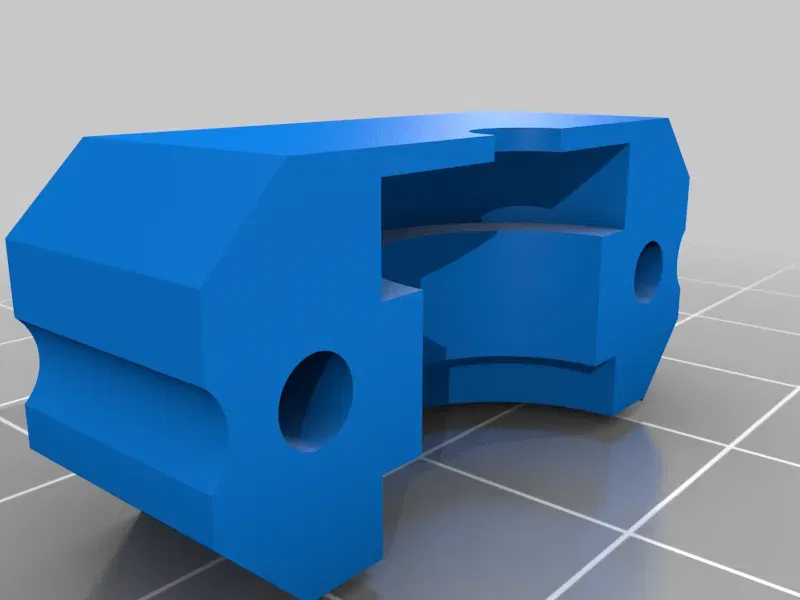

Xin lưu ý rằng tôi đã thiết kế các đầu in Superlight cách đây vài năm. Chúng là một nâng cấp tuyệt vời vào thời điểm đó so với các đầu in EVA. Đầu in Microlight mới hơn và được khuyến nghị của tôi là một thiết kế vượt trội hơn nhiều. <>Các mặt phẳng Superlight Fast-Swap tương thích với máy in Rat Rig V-Core 3. Chúng cho phép thay thế nhanh chóng các đầu nóng (dưới 5 phút) và cung cấp một giá đỡ RẤT cứng cho các bộ phận đùn, giúp đùn đồng nhất hơn. Các xe đẩy Superlight bao gồm các tấm sau không có căng thẳng nhẹ hơn nhiều so với các xe đẩy EVA 2 và EVA 3, cho phép in nhanh hơn với ít hiện tượng bất thường hơn. Có một mặt phẳng Superlight Fast-Swap riêng biệt, danh sách Thingiverse cho mỗi bộ phận đùn. Tôi cũng khuyên bạn nên xem xét việc kết hợp nâng cấp này với tấm đáy/ống dẫn tích hợp Gaping Maw. Nếu bạn quyết định đóng góp cho quỹ cà phê của tôi để giữ cho tôi thức khuya làm nhiều thứ này, tôi sẽ rất trân trọng điều này, nhưng bạn hoàn toàn không có nghĩa vụ phải làm điều đó. Tài khoản PayPal của tôi là [email protected] Hệ sinh thái Superlight Fast-Swap hiện hỗ trợ các bộ phận đùn sau: Orbiter 1.5 Orbiter 2 LGX Lite LGX Tất cả các mặt phẳng Superlight Fast-Swap hỗ trợ các đầu nóng phổ biến nhất: CHC Pro Copperhead Dragon SF Dragon HF Dragon Fly BMO E3D V6 Mosquito Rapido HF Rapido UHF Takoto HE20 *Rapido UHF được gắn ở vị trí cao hơn trên mặt phẳng. Điều này giảm chiều dài đường dẫn vật liệu xuống 9.6 mm và có nghĩa là bạn không cần phải thay đổi ống dẫn hoặc di chuyển đầu dò khi thay đổi giữa Rapido UHF và Rapido HF, Dragon hoặc các đầu nóng E3D V6 khác. Cũng đã bao gồm các giá đỡ mini cho Rapido và Dragon để sử dụng với quạt tản nhiệt 2510. Giá đỡ đầu dò: *8 mm cảm ứng 12 mm cảm ứng Bltouch Euclid - Để thiết lập chiều cao cảm biến trên cảm biến cảm ứng 8mm, hãy sử dụng một vít đầu tròn 3 mm vặn trực tiếp vào lỗ ở phía trước của giá đỡ (cái này hoạt động tốt cho nhiệm vụ này) hoặc nếu bạn muốn, bạn có thể khoan ra thành 4 mm sau khi in và sử dụng bộ chèn nhiệt ưa thích của bạn. Xin lưu ý rằng mỗi phần của hệ thống này tương thích với đầu in tiêu chuẩn EV 2. Điều này không có gì đáng ngạc nhiên, vì SuperLight Fast-Swap là một nhánh của EVA 2. lợi ích 1. Nhẹ hơn EVA 2 và EVA 3. Càng nhẹ hơn khi kết hợp với bất kỳ tấm lưng không có căng thẳng nào của tôi. 2. Thay đổi đầu nóng nhanh chóng. Các tùy chọn lắp đặt chiều cao kép cho phép bạn đạt được cùng một chiều cao vòi phun với tất cả bốn tùy chọn đầu nóng trong danh sách trên. Ngoài ra, giá đỡ cảm biến được gắn vào tấm trước thay vì gắn vào đầu nóng, vì vậy nó không bị xáo trộn khi thay đổi giữa các đầu nóng khác nhau. Điều này có nghĩa là không cần thay đổi ống dẫn, hoặc thay đổi chiều cao cảm biến hoặc thay đổi độ lệch Z trong firmware máy in khi thay đổi đầu nóng. 3. Cứng hơn. Các bộ đùn gắn vào cùng một mảnh nhựa đồng nhất với đầu nóng. Ngoài ra, có các vách hỗ trợ giữa mép bộ đùn và mặt trước của tấm mặt, vì vậy sẽ có ít độ uốn hơn giữa bộ đùn và đầu nóng so với EVA 2.4 (cái này đã cải thiện so với EVA 2.3 nhưng không loại bỏ hoàn toàn độ uốn ở tốc độ đùn cao). 4. Điểm gắn trên cao cung cấp một đường dẫn filament ngắn hơn 9.6 mm so với EVA 3 khi sử dụng đầu nóng Rapido UHF. Tuyệt vời cho việc in các filament linh hoạt như TPU. 5. Mod này sử dụng các bộ chèn nhiệt có ren ở mọi nơi. Đối với đầu nóng Dragon: Tôi đã bao gồm một hỗ trợ dưới được sửa đổi cho đầu nóng Dragon cho phép sử dụng các bộ chèn có ren. Bạn cũng có thể sử dụng giá đỡ Dragon tiêu chuẩn EVA 2 nếu bạn muốn. Đối với đầu nóng Rapido: Bạn sẽ muốn sử dụng giá đỡ Rapido mà tôi đã cung cấp, có một hỗ trợ dưới bổ sung giúp việc gắn Rapido rất cứng. Tất cả các đầu nóng khác: Ngoài Rapido UHF, tất cả các hot end khác nên được lắp đặt ở vị trí gắn thấp hơn để tránh khối nhiệt quá gần với nhựa của mặt trước. Tất cả các lỗ đều có kích thước 3mm hoặc 4mm. Tôi chưa mô phỏng bất kỳ khoảng trống nào trong các lỗ này vì tôi thích khoan chúng sau khi in để có được độ dung sai tốt nhất có thể nhằm đạt được sự gắn kết chắc chắn nhất. Mod này được thiết kế để sử dụng các chèn đồng có đường kính 4.4mm x 5mm dài M3 ở mọi nơi để làm cho việc lắp ráp và bảo trì nhanh hơn. Thiết kế cho phép các chèn có ren dài lên đến 5mm. Tôi đã sử dụng những cái này https://www.aliexpress.com/item/1005001407970757.html BOM Bạn cũng sẽ cần một vài vít đầu M3 với chiều dài khác nhau - tôi xin lỗi vì tôi chưa chi tiết chiều dài của những cái này vì tôi chỉ sử dụng những gì tôi có sẵn. Bạn sẽ cần một vít dài hơn so với tiêu chuẩn cho giá đỡ extruder phía sau. Nó nên đủ dài để bạn có thể gắn một nyloc 3mm ở đầu vít. Trong khi tất cả các bộ phận đều được mô phỏng từ đầu trong Fusion 360, thiết kế cho bộ chuyển đổi Superlight Fast-Swap bắt đầu từ một nhánh của bộ chuyển đổi EVA 2 của Pawel Kucmus để các bộ phận có thể hoán đổi cho nhau và do đó thừa hưởng cùng một giấy phép GPL. Tôi đã bao gồm các giá đỡ hot end tương thích của Pawel ở đây để thuận tiện cho việc tải xuống. Cập nhật 9 tháng 5 năm 22: Tích hợp giá đỡ dừng X vào tấm trên. 10 tháng 5 năm 22: Thêm giá đỡ cảm biến cảm ứng 12mm và cải thiện giá đỡ cảm biến cảm ứng 8mm. 30 tháng 7 năm 22: Tăng khoảng cách trên giá đỡ rãnh DHC Pro. 1 tháng 8 năm 22: Sửa lỗi trong giá đỡ mini Rapido. 2 tháng 8 năm 22: Thêm giá đỡ mini Dragon HF. 18 tháng 8 năm 22: Cải thiện giá đỡ cảm biến cảm ứng 8mm. 23 tháng 8 năm 22: Cải thiện giá đỡ cảm biến cảm ứng 12mm. 9 tháng 9 năm 22: Thêm lỗ quản lý cáp vào các mạng trên mặt trước. Danh mục: Bộ phận máy in 3D
