Bộ Gá Cắt Ren Gỗ (Wood Thread Cutting Jig)

Đây là một bộ gá (jig) hỗ trợ cắt ren gỗ trên thanh tròn (dowel). Phiên bản đầu tiên này dùng để cắt ren cho các thanh dowel kích thước 1 1/4" với bước ren 6 TPI.

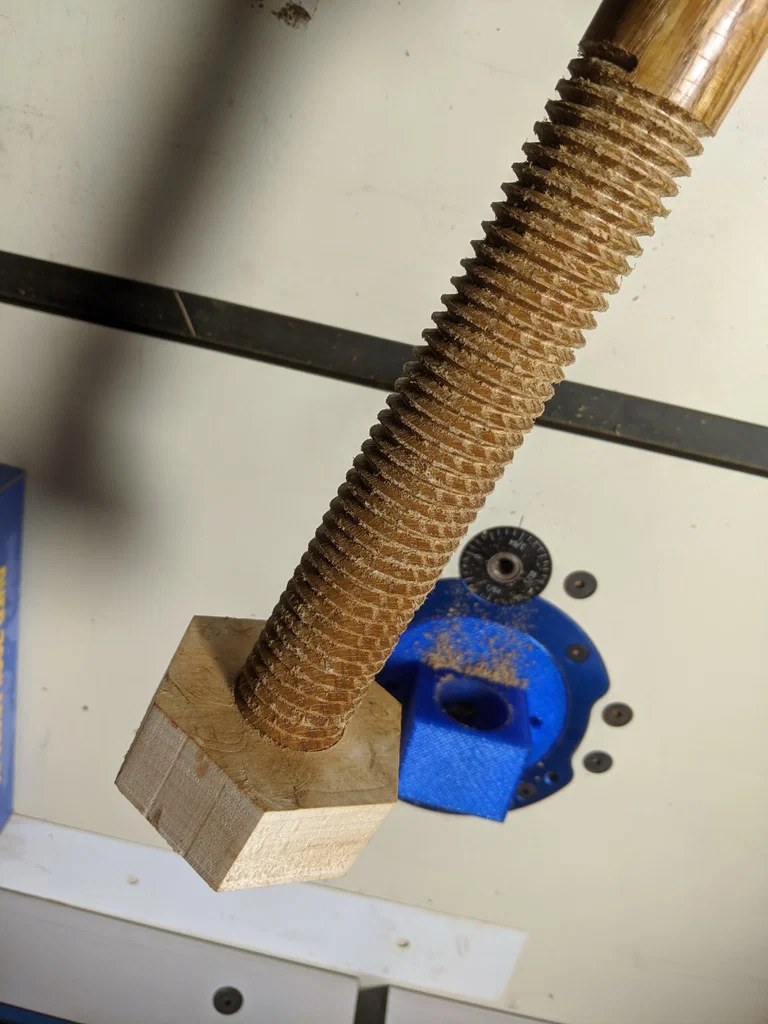

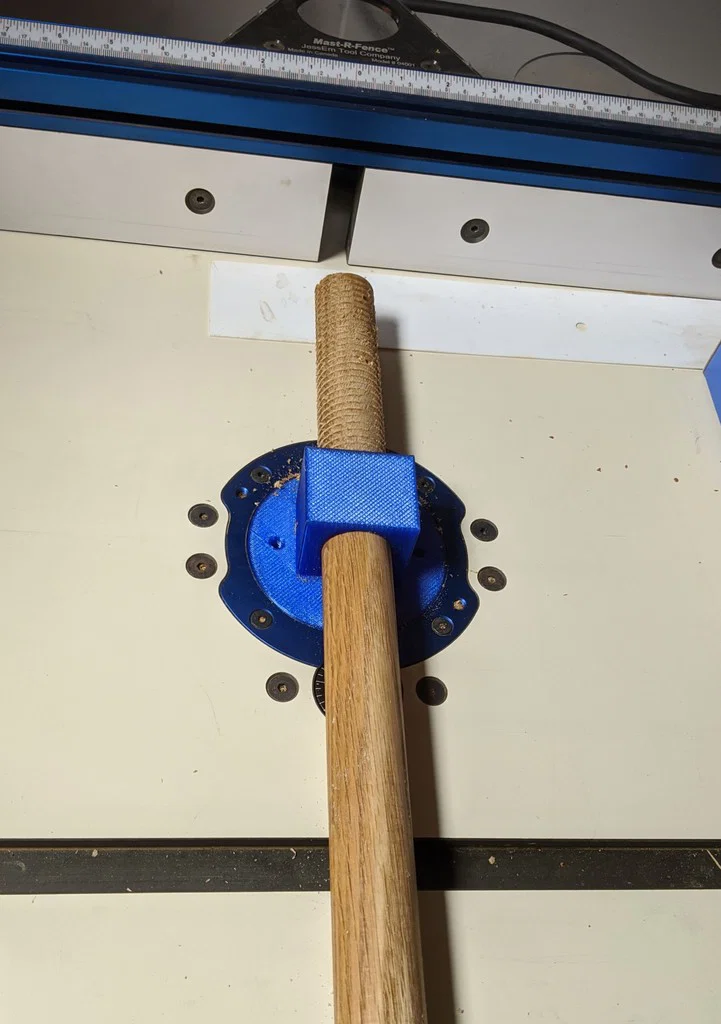

Bộ gá này sẽ được gắn cố định vào lỗ trên bàn máy phay (router table). Sau đó, bạn lắp mũi phay V-bit 60 độ vào máy và nâng độ cao mũi phay sao cho đầu mũi khớp với độ sâu của rãnh ren trên bộ gá. Bạn có thể cần phải tinh chỉnh độ cao của mũi phay. Để cắt ren, bạn bật máy phay lên rồi đưa thanh dowel vào phía đầu dẫn hướng (phần không có ren) trong khi vừa xoay thanh gỗ. Sau vài vòng xoay, ren của bộ gá sẽ bắt đầu bám vào và tự kéo thanh gỗ di chuyển qua với tốc độ chuẩn xác.

https://a360.co/3umnKDV

Tôi thấy kênh YouTube "The Swedish Maker" đã sử dụng thiết kế này và tạo ra một phiên bản biến thể khác.

Thiết lập in ấn

Máy in:

Railcore II 300ZL

Rafts:

Không

Supports (Hỗ trợ):

Có

Độ phân giải:

.2

Chất liệu nhựa: matterhackers PETG màu xanh
