Voron v2.4 - Móc lắp đặt Gantry (Phiên bản mới!!)

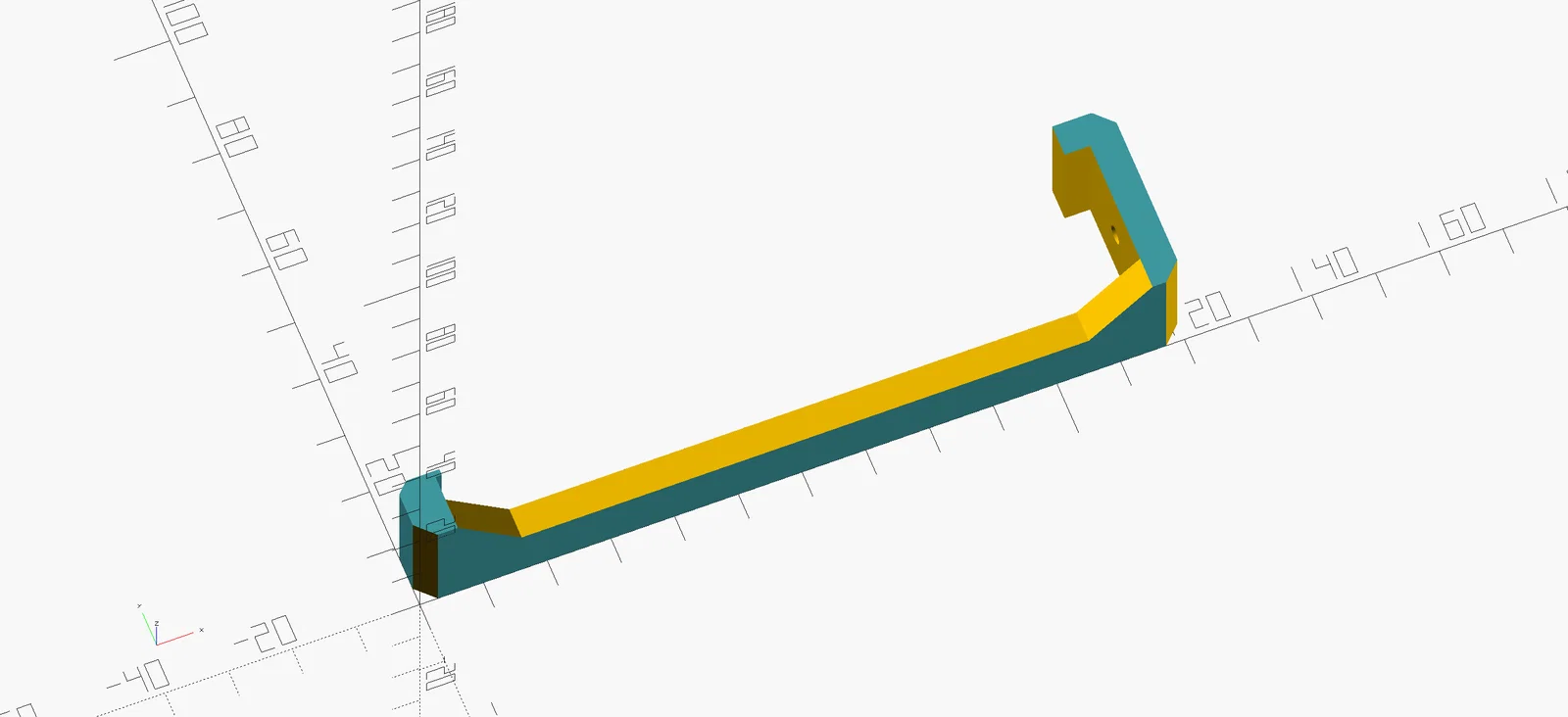

Đây là móc treo lắp đặt gantry cho máy in Voron 2.4. Móc được thiết kế vừa khít với thanh nhôm định hình 2020, giúp việc nâng gantry lên khung máy trở nên dễ dàng hơn. Móc dài 12cm; phần dưới dày 6mm để lọt vào rãnh nhôm, còn phần trên có đầu móc rộng 2cm để gài vào thanh nhôm 2020 của khung máy.

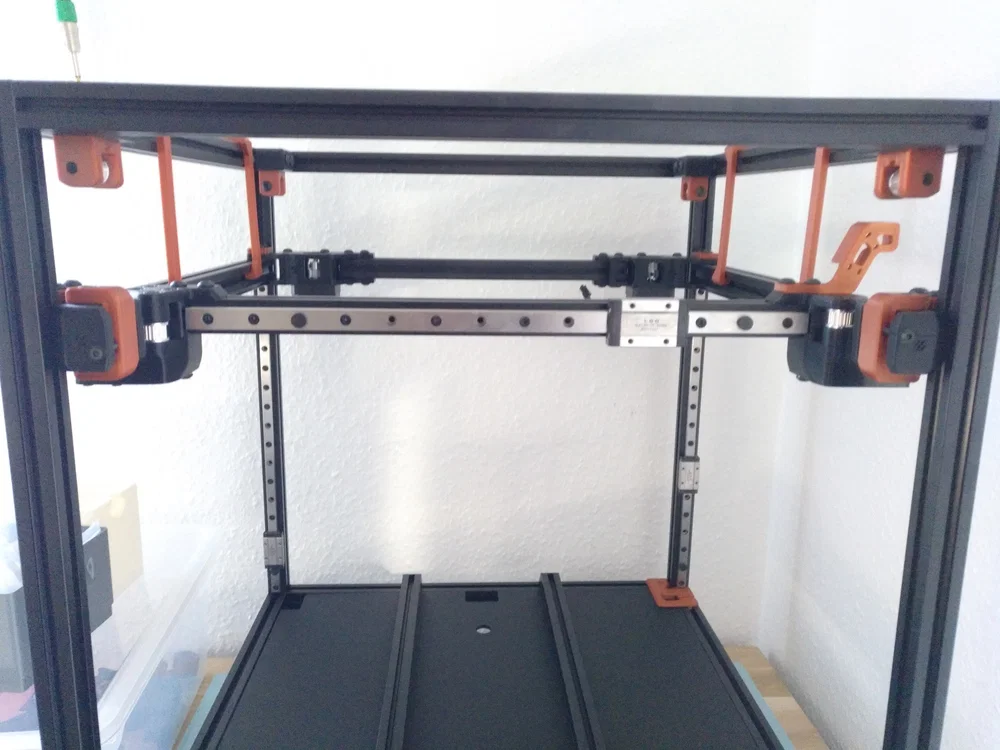

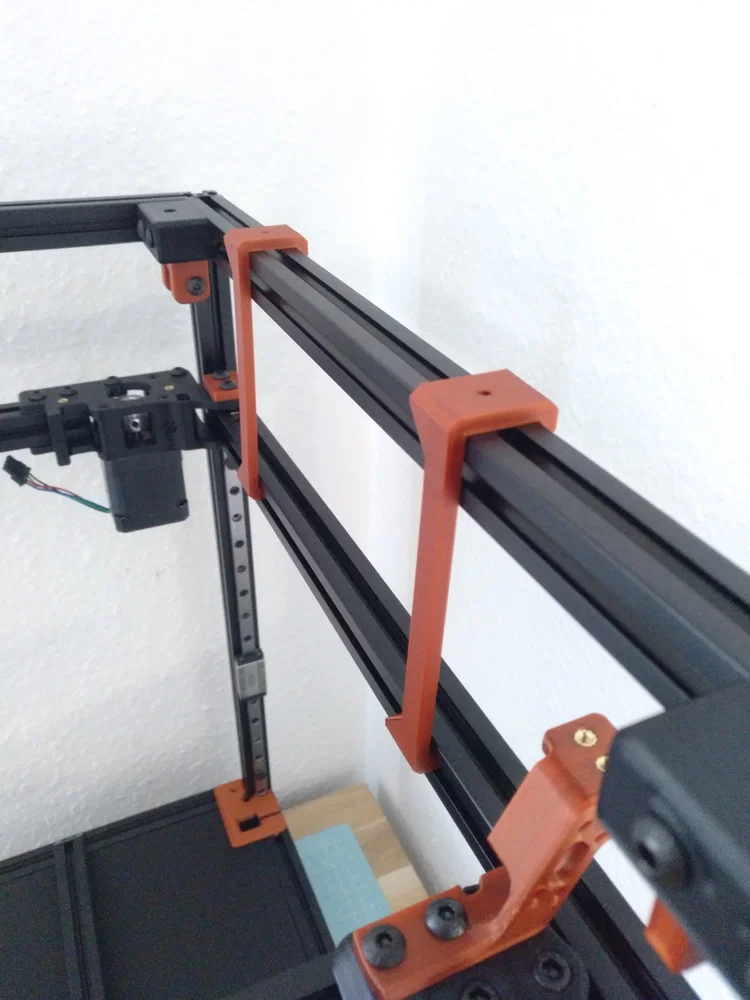

Bạn chỉ cần móc gantry ở hai bên trái và phải, nhấc lên rồi gài phần đầu móc vào khung máy. Sau đó, lắp thêm các móc khác như hình minh họa.

Cho phiên bản 2 (v2), mỗi móc cần:

• 1 ốc M3x8
• 1 đai ốc M3

Đã lỗi thời!! Cập nhật về việc tháo móc: Việc tháo móc khá khó khăn. Tôi thường nâng nhẹ gantry bằng dây curoa để đẩy phần trên của móc ra khỏi thanh nhôm. Lúc này, gantry vẫn được giữ cố định bởi dây curoa, sau đó tôi hạ thấp gantry một chút bằng cách di chuyển dây curoa rồi mới tháo rời hoàn toàn các móc. Khi có thời gian, tôi sẽ thiết kế lại để việc tháo móc dễ dàng hơn.

Cập nhật 02/2023

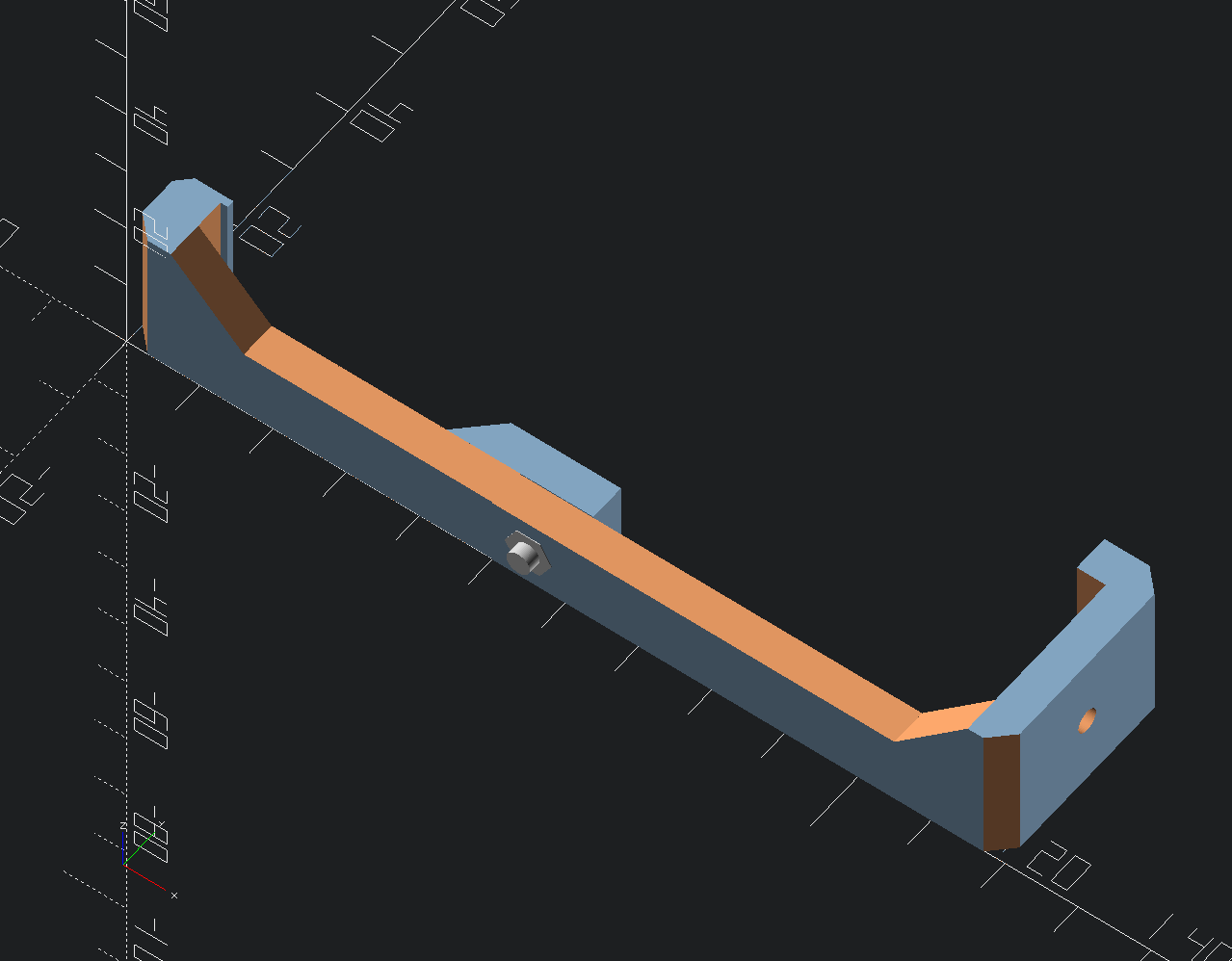

Tôi đã cải tiến lại móc. Hiện tại móc được chia làm 2 phần, có thể vặn chặt lại với nhau bằng ốc đầu trụ M3x8 (hoặc dài hơn) và đai ốc M3. Thiết kế này giúp việc tháo lắp sau khi gắn gantry sẽ thuận tiện hơn rất nhiều.

Lưu ý: Tôi chưa có dịp kiểm chứng phiên bản mới này (vì hiện tại không cần dùng đến). Nhưng tôi tin là nó vẫn sẽ hoạt động tốt! Nếu bạn đã thử qua, hãy cho tôi biết nhé!!

Kho lưu trữ các bản mod Voron của tôi: https://github.com/andimoto/voronmods.git
