V2 Meshtastic 3W Solar Enclosure - Trạm LoRa chạy bằng năng lượng mặt trời

Đây là mẫu hộp đựng ngoài trời có khả năng chống nước, được thiết kế chuyên dụng cho tấm pin năng lượng mặt trời 3W. Tuy mình tạo ra nó dành cho Meshtastic, nhưng bạn vẫn có thể dùng cho bất kỳ dự án năng lượng mặt trời nào khác.

Mua phiên bản đã lắp ráp hoàn chỉnh để mở rộng mạng lưới mesh của bạn tại đây: https://www.etsy.com/listing/1312727008/meshtastic-solar-base-station-off-grid

Cập nhật phiên bản V2

Phiên bản này sử dụng hầu hết các linh kiện và hướng dẫn lắp đặt như V1, nhưng có những thay đổi chính sau:

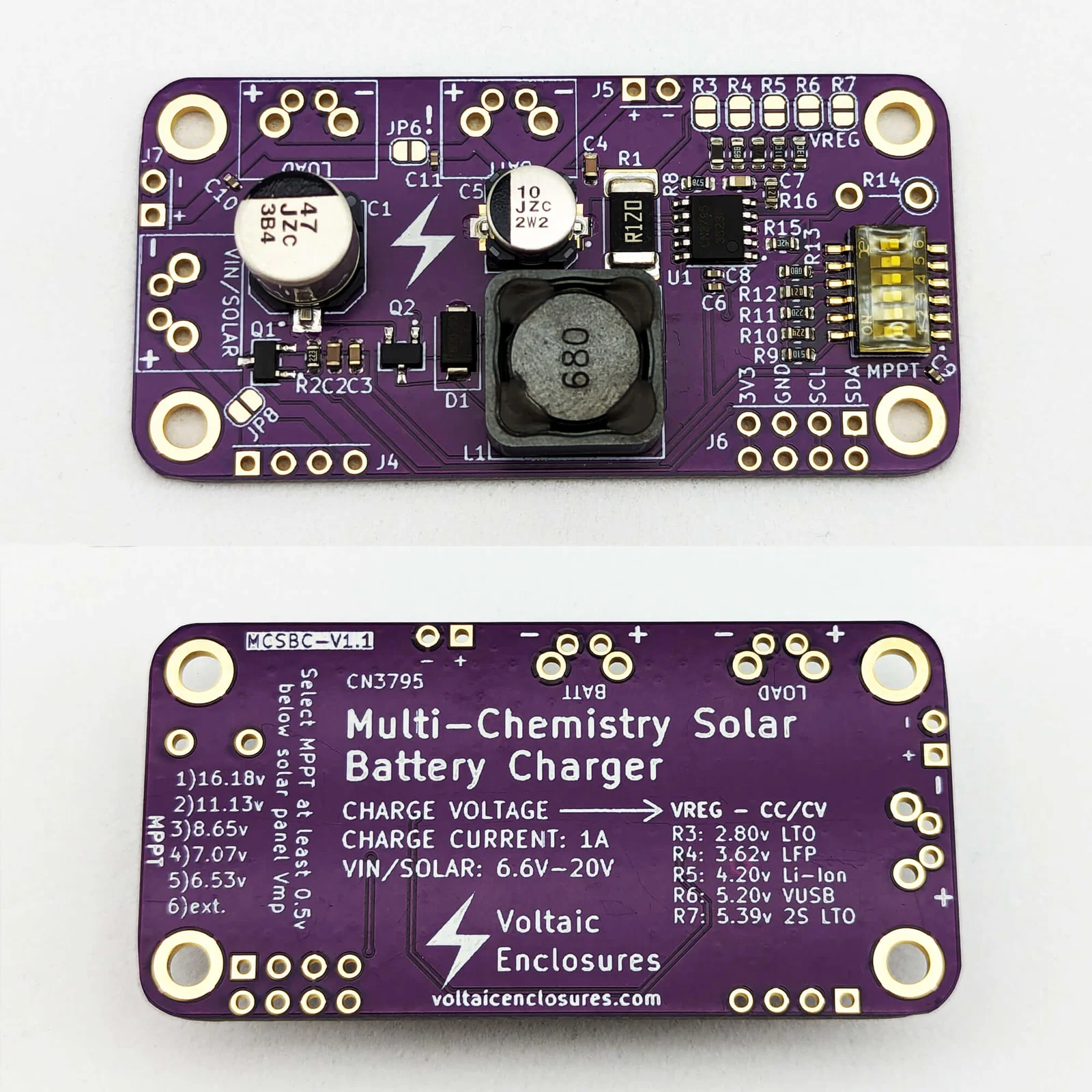

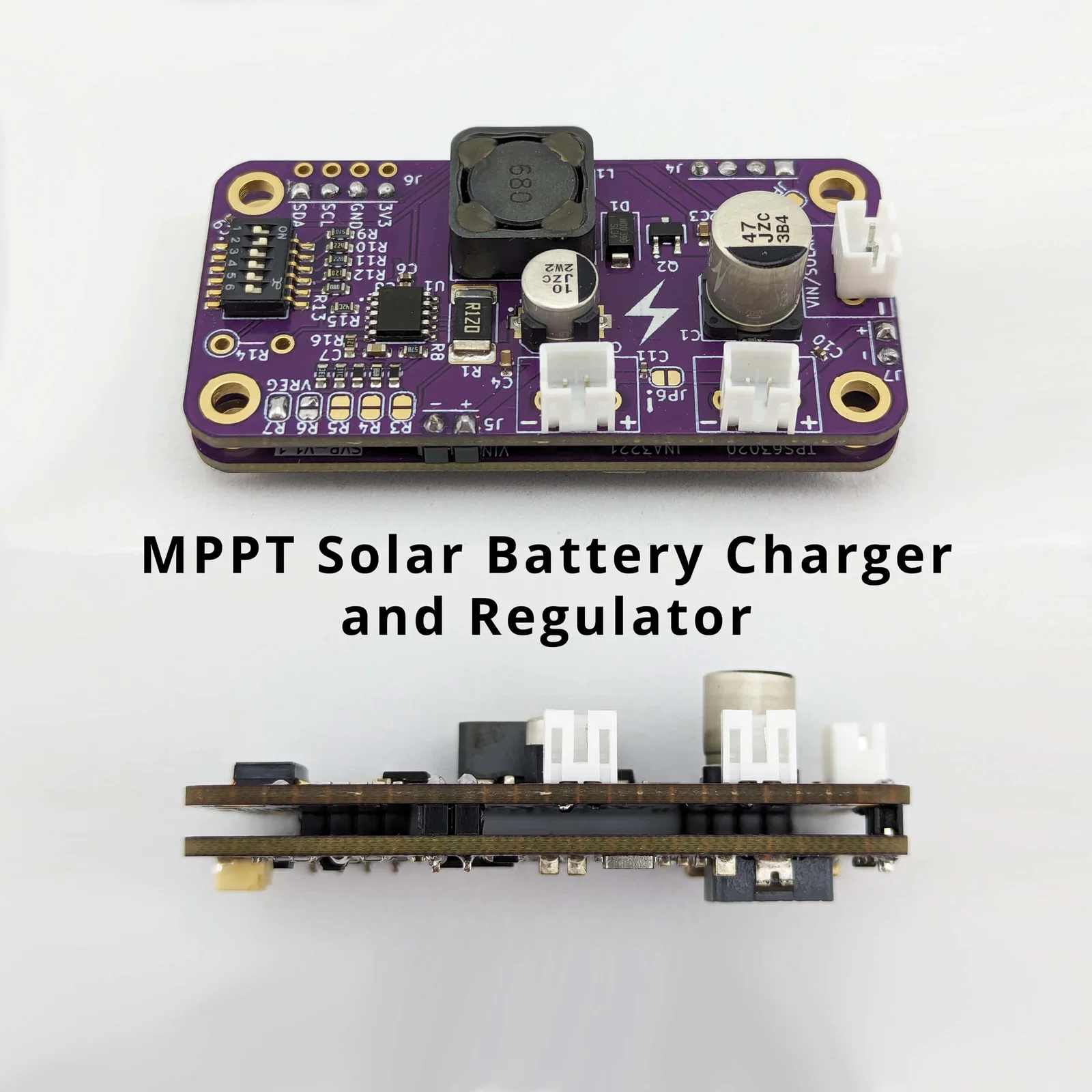

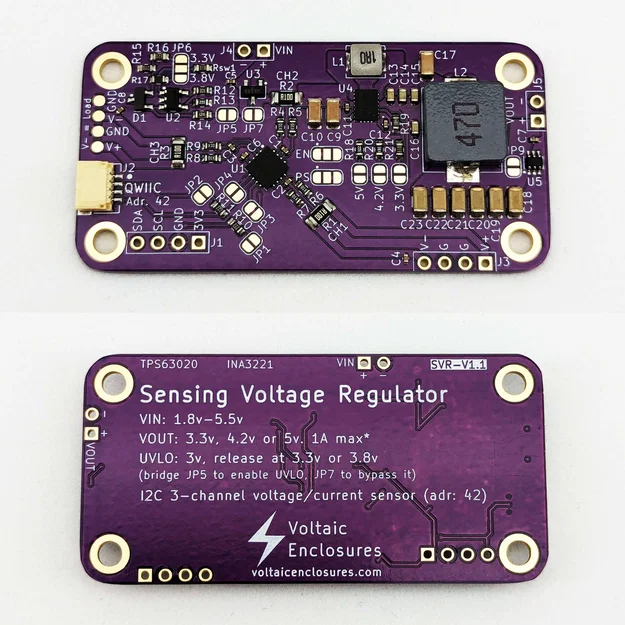

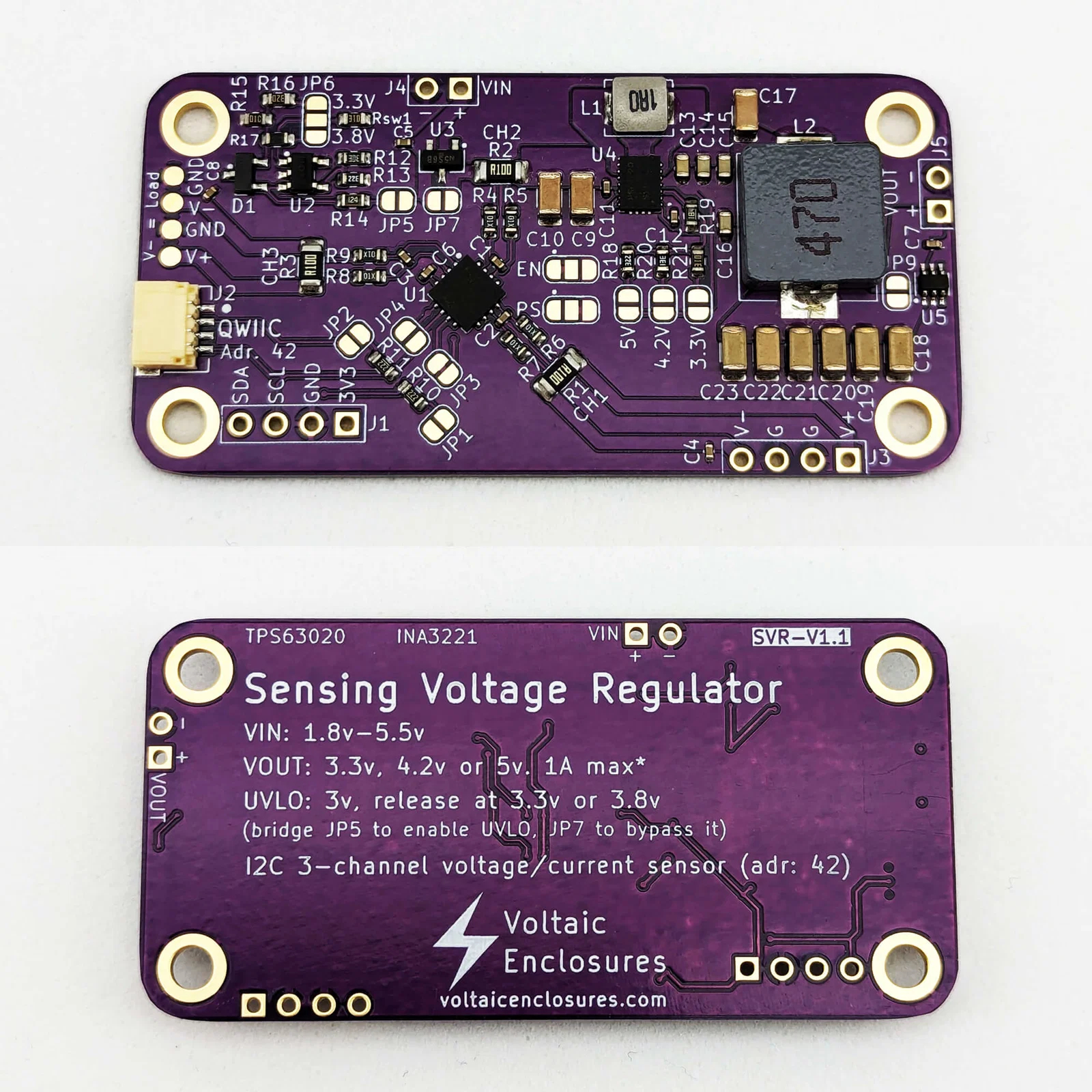

• Hỗ trợ bộ sạc pin năng lượng mặt trời đa hóa học kèm điều chỉnh điện áp (MCSBC-SVR-v1.1). Bộ sạc mới này giúp thu hoạch năng lượng hiệu quả hơn và hỗ trợ các loại pin LTO, LFP và Li-Ion. Có sẵn trên Etsy.

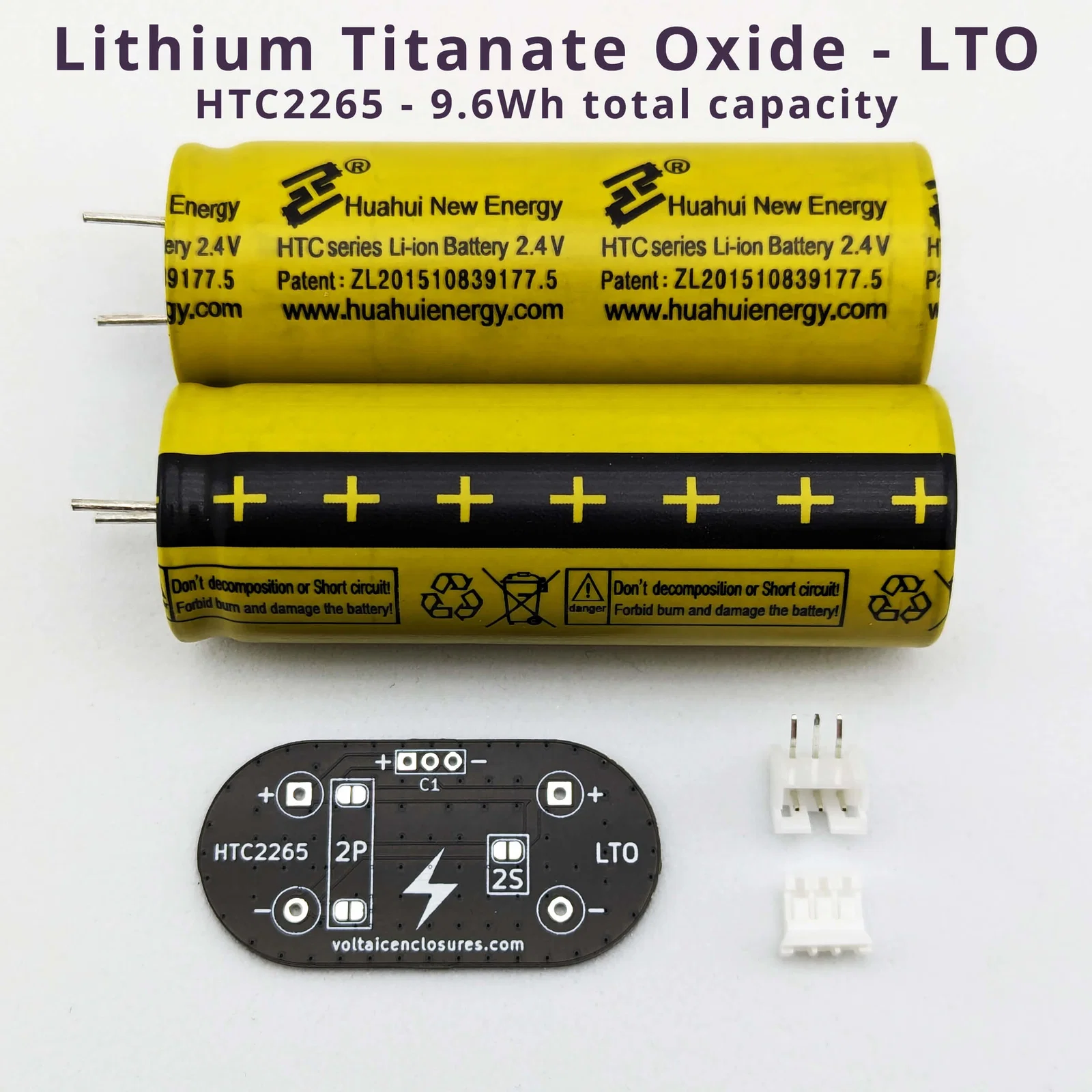

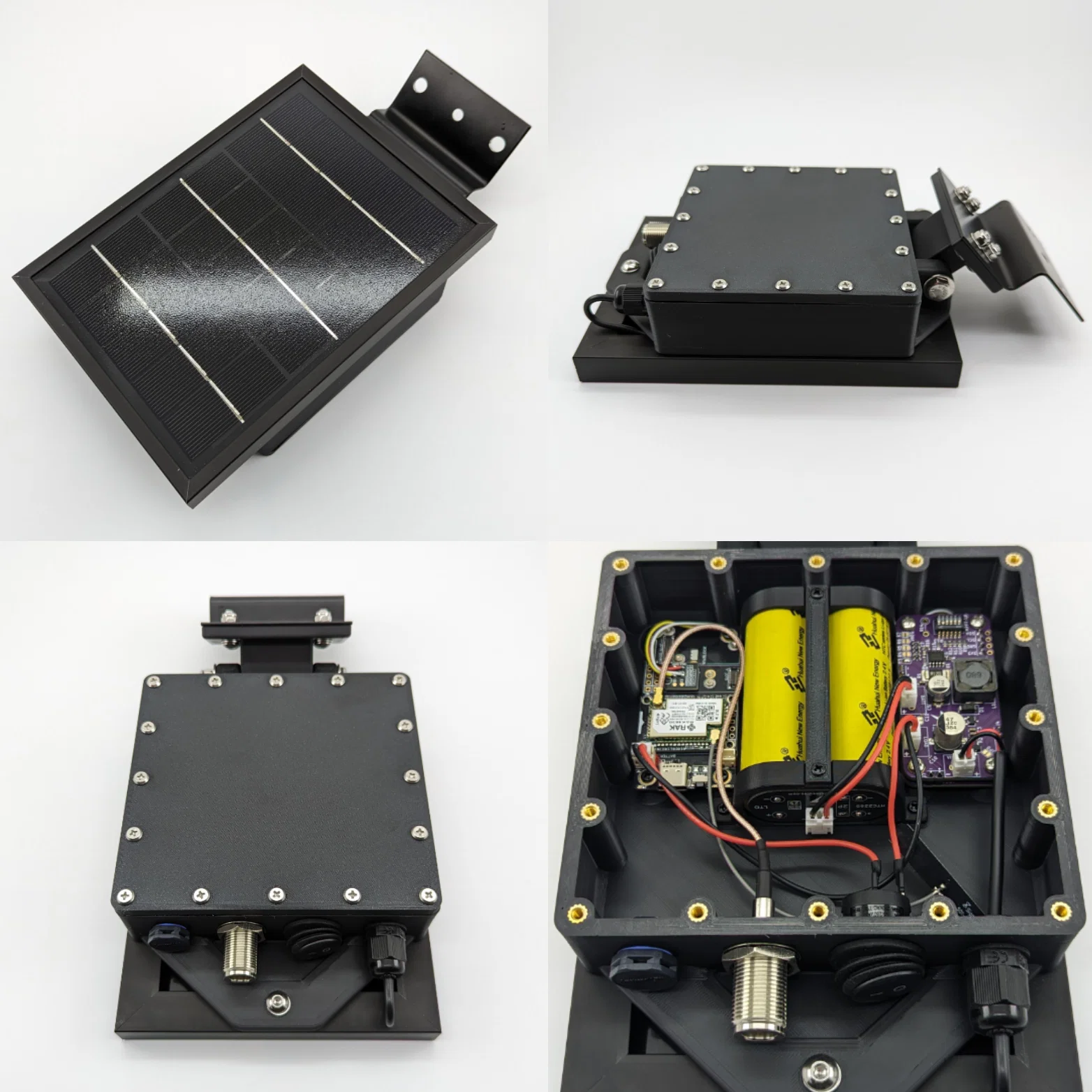

• Hỗ trợ 2 pin Lithium Titanate Oxide (LTO). Vẫn dùng được khay pin 18650 kép như cũ (dùng v2-Battery-Sled). Nếu bạn dùng module RAK19004 Green Power, hãy báo cho mình để mình thiết kế khung gắn riêng nhé.
• Hỗ trợ công tắc tròn (kèm vỏ chống nước) và vẫn tương thích với công tắc hình chữ nhật cũ.
• Hỗ trợ van thông hơi kỵ nước (M12) giúp cân bằng áp suất khí và giảm độ ẩm bên trong.

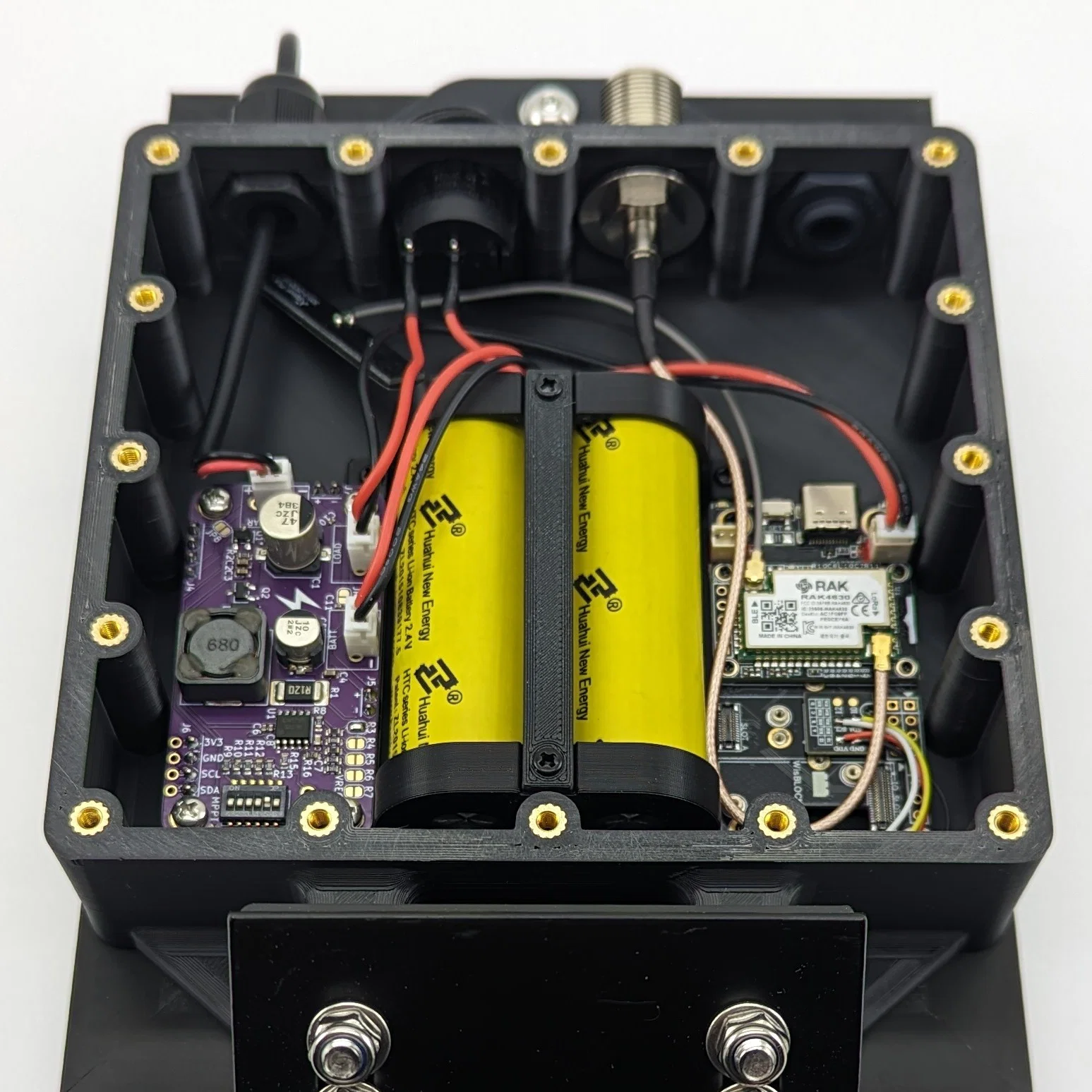

• Đã bỏ tấm carrier plate của V1, thay vào đó là gắn trực tiếp board RAK xuống đáy hộp để giảm thời gian in và tiết kiệm vật liệu.
• Nắp hộp cao hơn giúp tăng độ cứng cáp và tạo lực ép đều lên gioăng, giúp kín khít hơn.
• Tăng số lượng ốc cấy (threaded inserts) lên 16 cái do kích thước hộp lớn hơn. Bạn cần 16 ốc M3x10.
• Hỗ trợ hai phiên bản ốc cấy nhiệt: Amazon hoặc AliExpress (M3x5.0x6.0).
• Cần 10 ốc M2.5x4 và 4 ốc M2.5x8 để gắn bộ sạc.

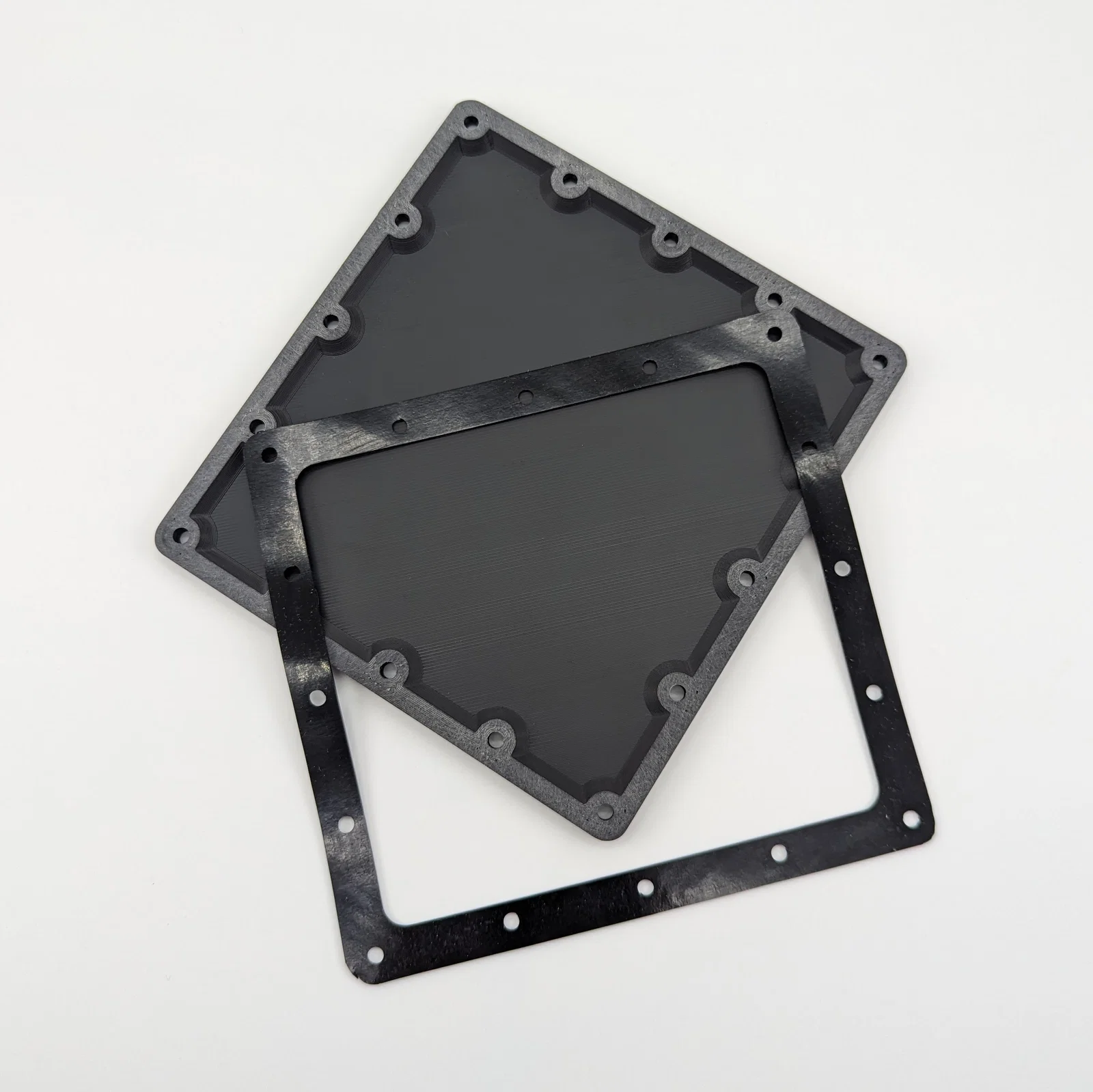

• Gioăng V2 kích thước 132mm x 125mm. Mình khuyên dùng tấm cao su silicone thay vì in TPU vì TPU in 3D thường không đủ độ kín để chống nước hoàn hảo.

Danh sách in V2

• (1) Enclosure (4 tùy chọn: có/không có van, công tắc tròn/chữ nhật)
• (1) Lid
• (1) Hinge
• (2) Nut Carriage

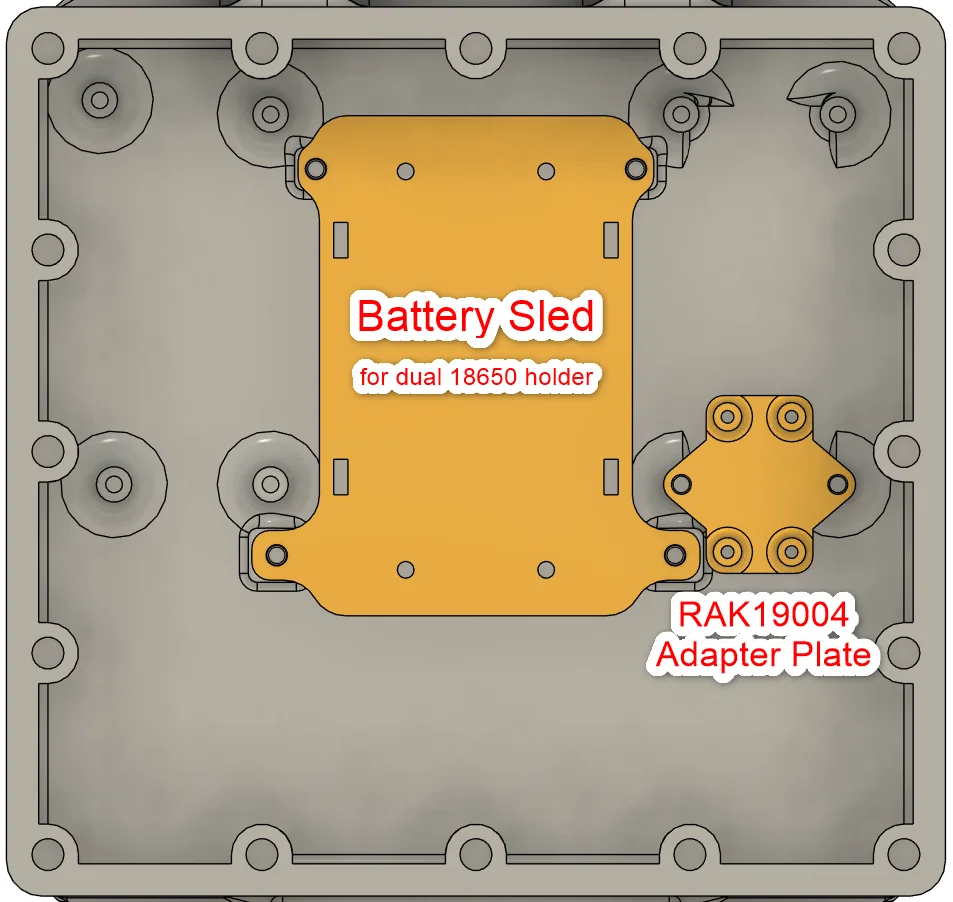

• Lựa chọn pin: Battery Sled (cho pin 18650) hoặc các linh kiện HTC2265 (cho pin LTO).

V1.X

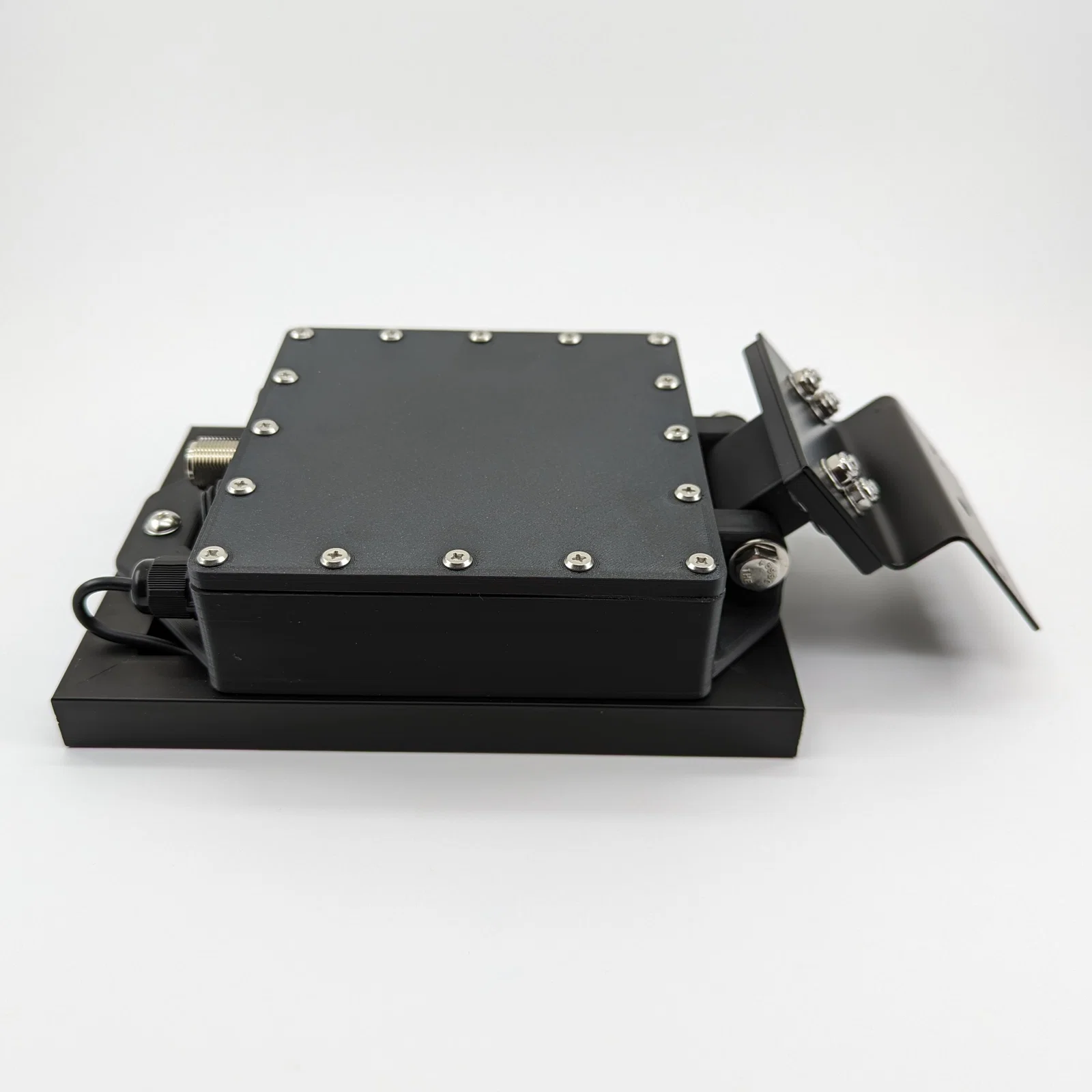

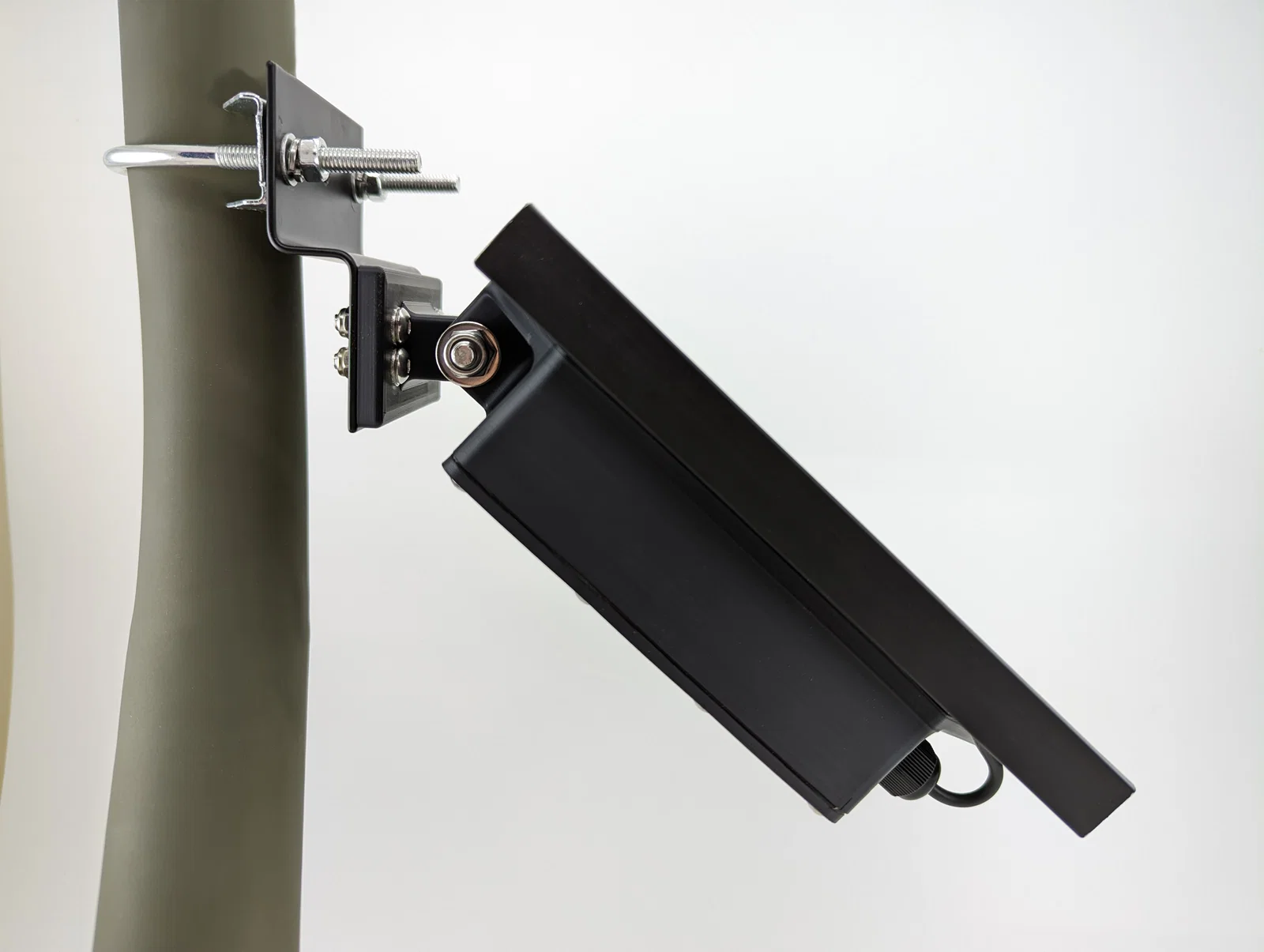

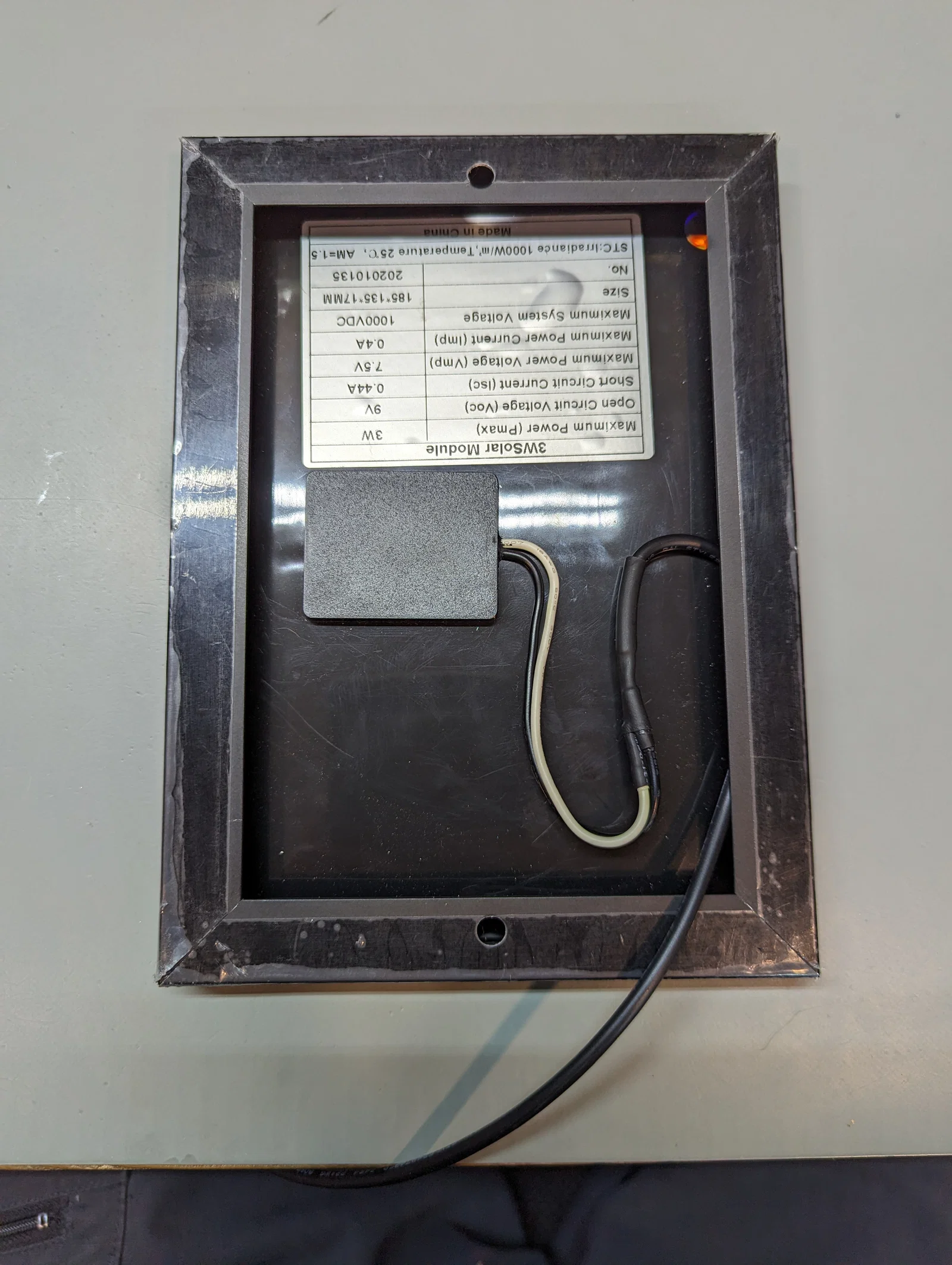

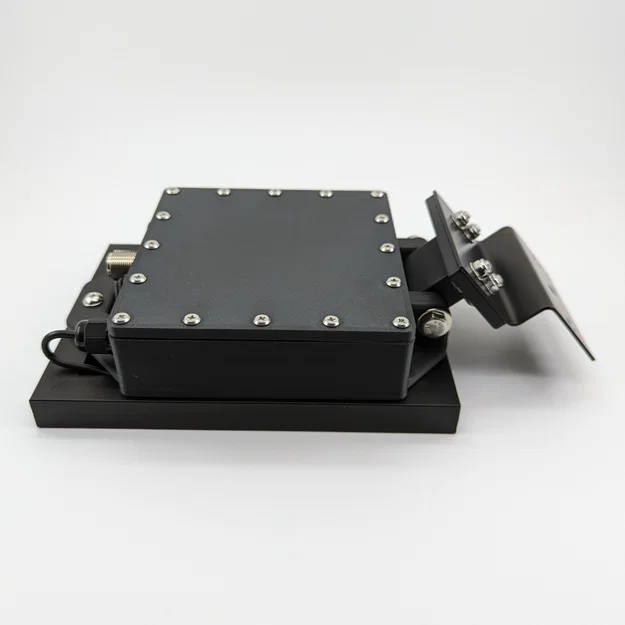

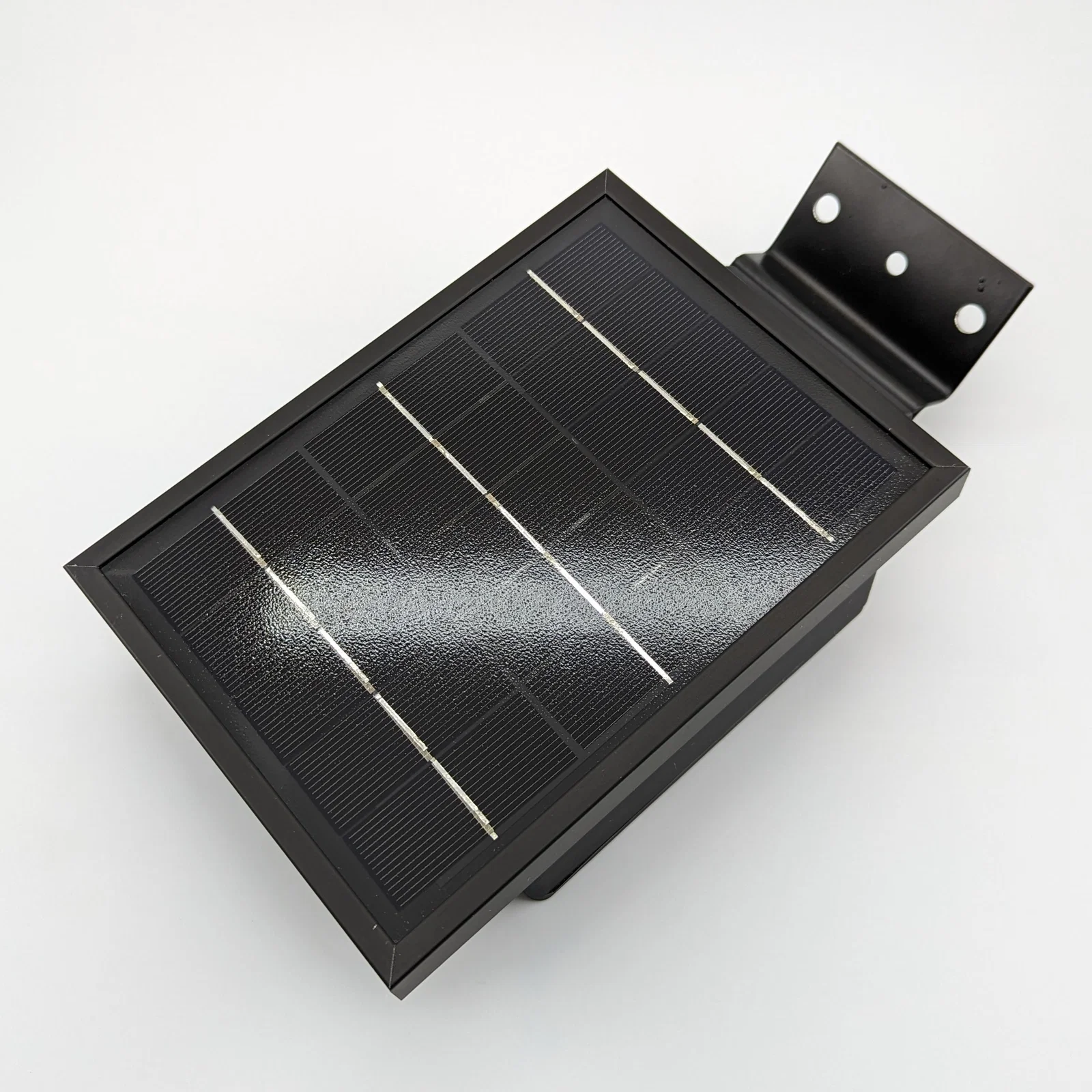

Hộp được gắn trực tiếp vào tấm pin năng lượng mặt trời. Không gian bên trong là 100mm x 100mm x 28mm. Giá đỡ tích hợp cho phép điều chỉnh góc tấm pin từ 0° đến 90°.

• Với phiên bản không dùng pin mặt trời: Có lỗ gắn tường hoặc gắn lên cột bằng kẹp U-Bolt.

Cài đặt in

In tất cả các chi tiết với độ dày lớp 0.2mm, 6 đường biên (perimeters), 5 lớp top/bottom và 50% infill. Không cần support. Mình in bằng nhựa ASA trên máy Prusa Mini+ trong buồng in nhiệt.

Hướng dẫn lắp đặt chính

1. Nên in bằng nhựa ASA vì khả năng chịu nước và kháng tia UV tốt hơn PETG.
2. Lắp ốc cấy (threaded inserts) bằng mỏ hàn chỉnh ở 270°C.
3. Dùng giấy nhám chà phẳng bề mặt tiếp xúc của nắp hộp để gioăng kín hơn.

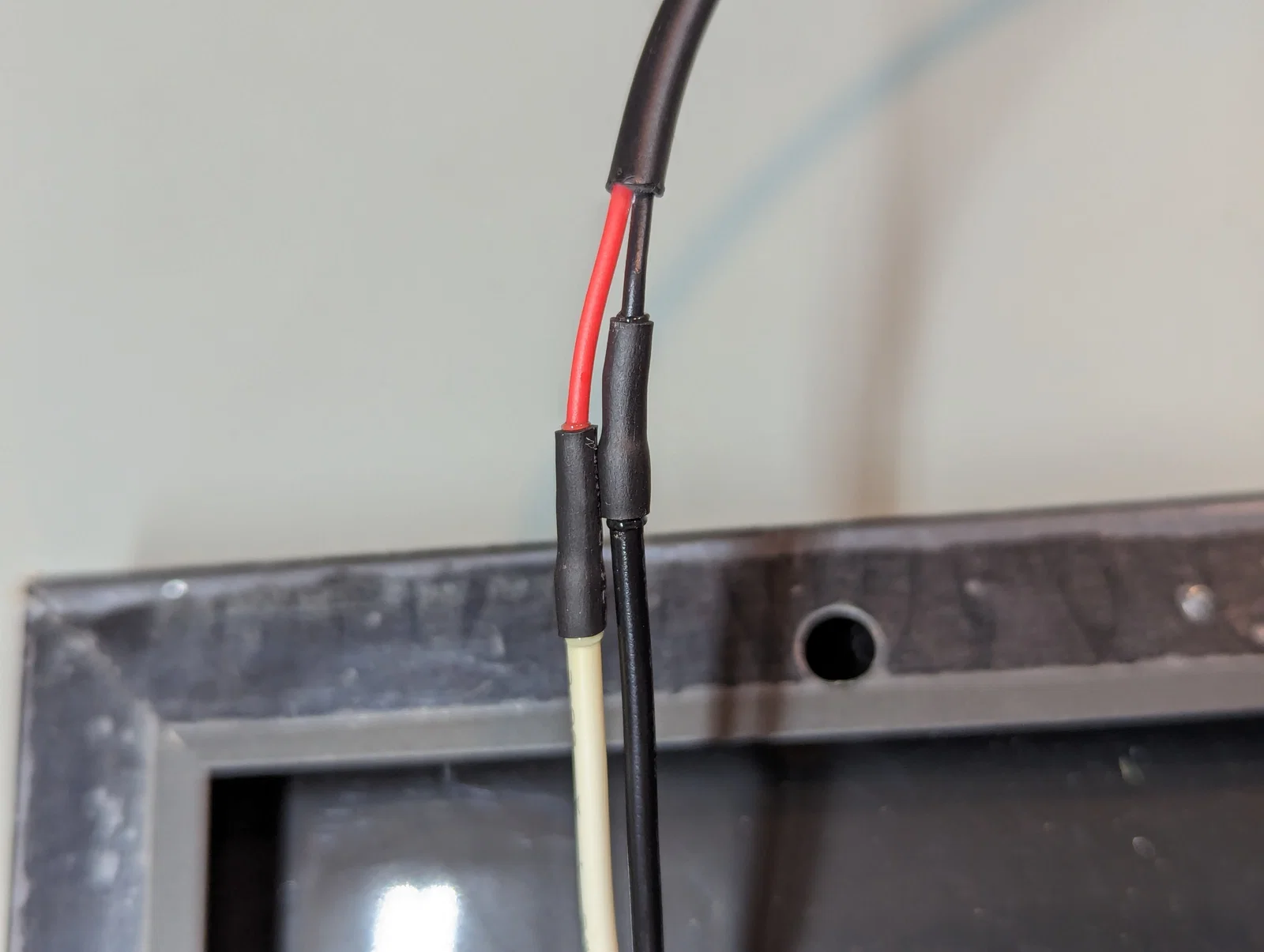

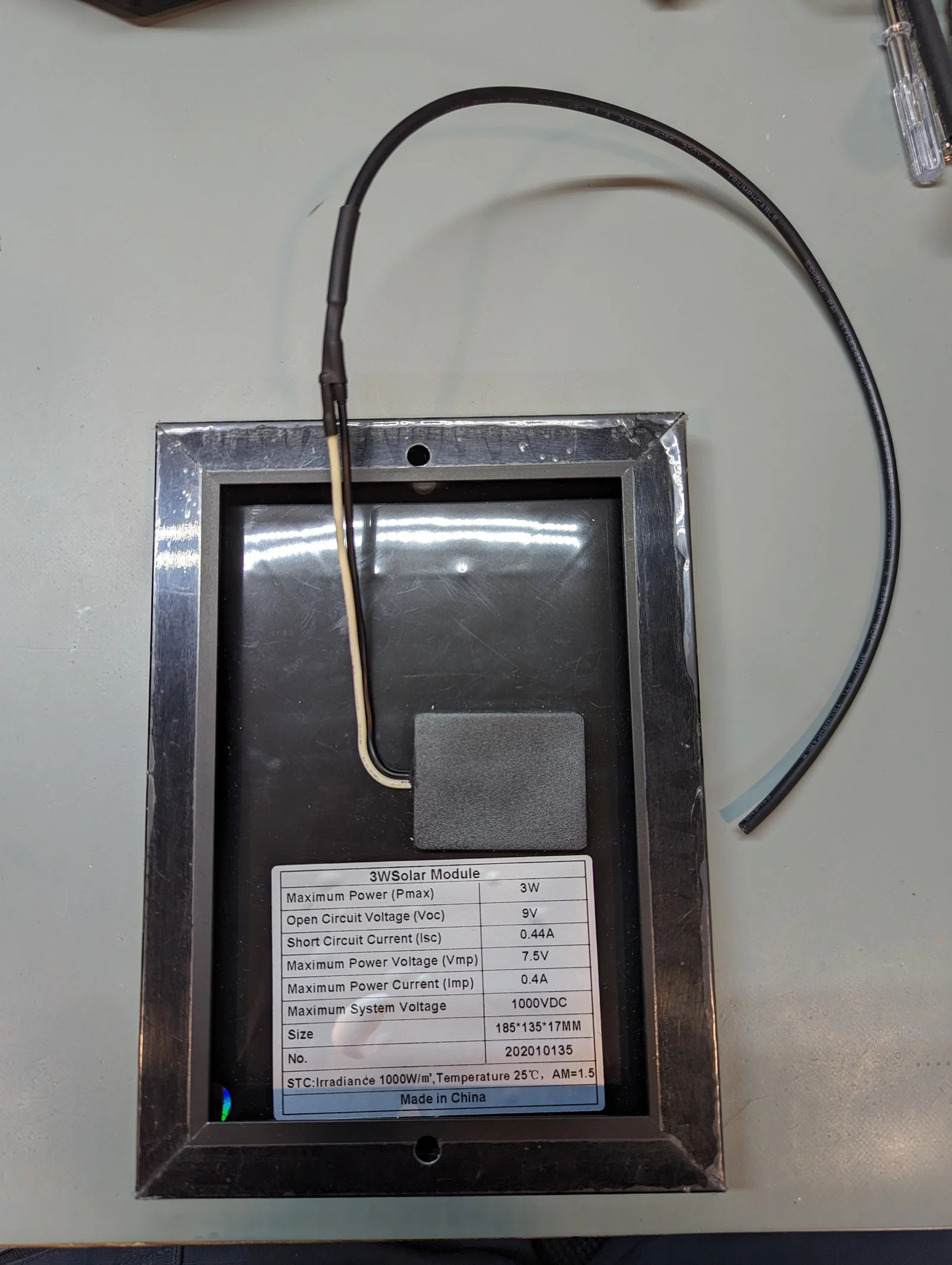

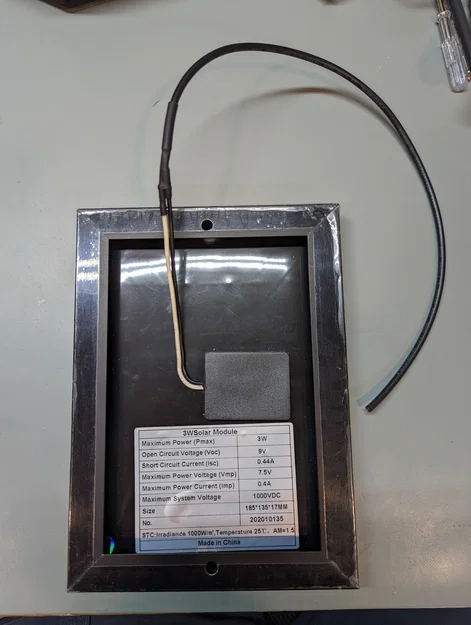

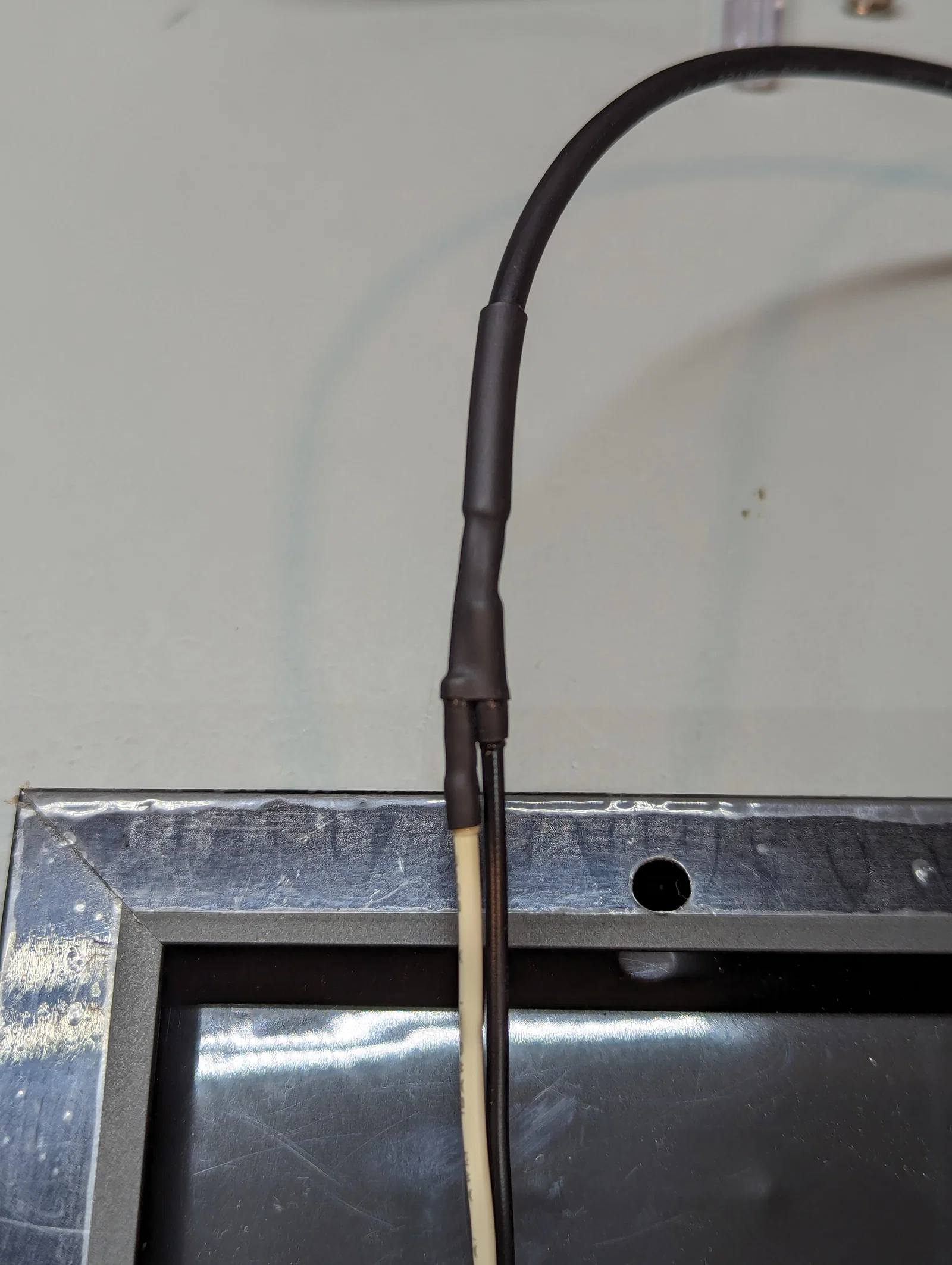

4. Cắt đầu nối tròn của tấm pin, hàn cáp 2p 1m và dùng ống co nhiệt có keo để đảm bảo chống nước.
5. Kết nối công tắc giữa tấm pin với bộ sạc và giữa pin với bộ điều khiển RAK.

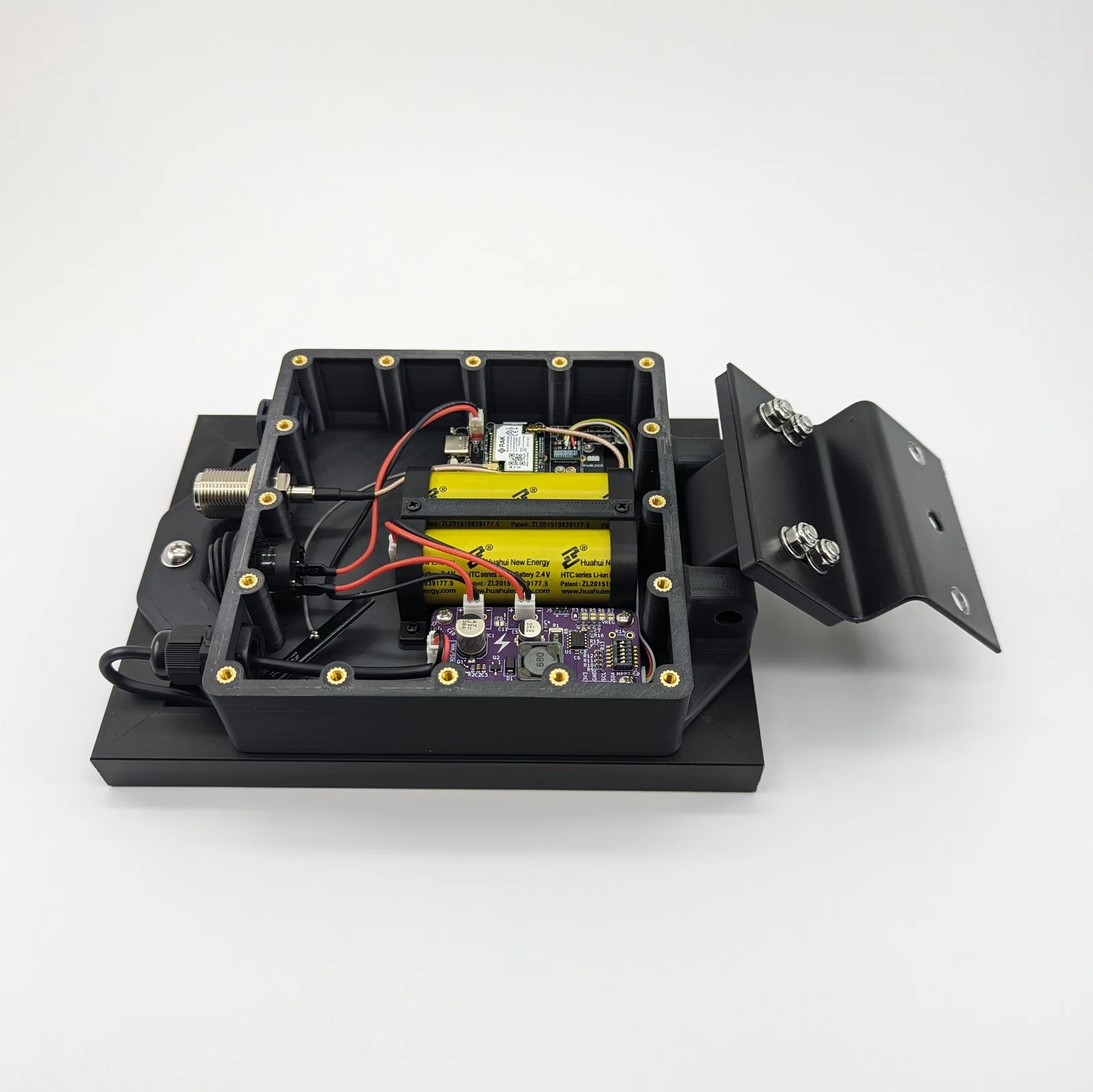

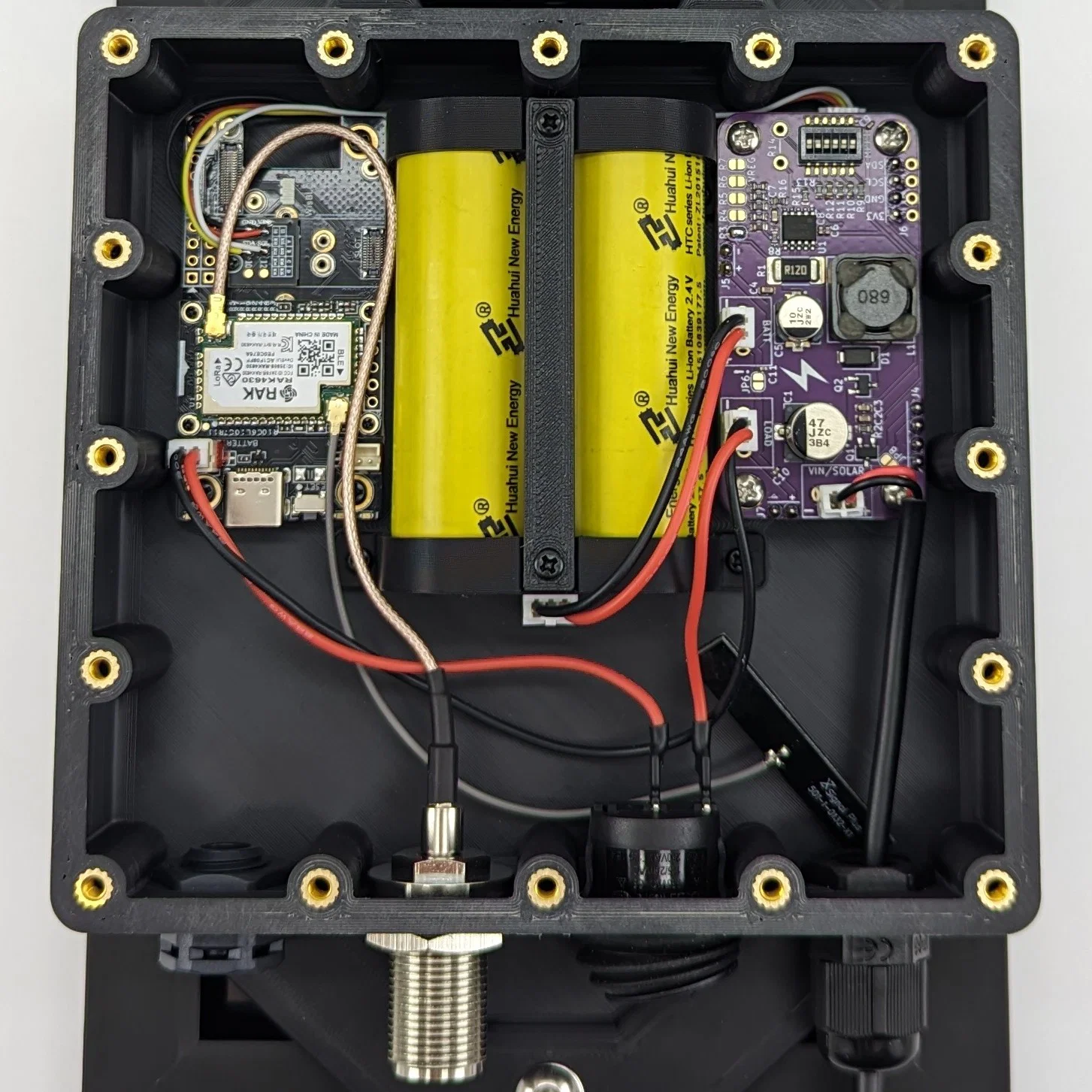

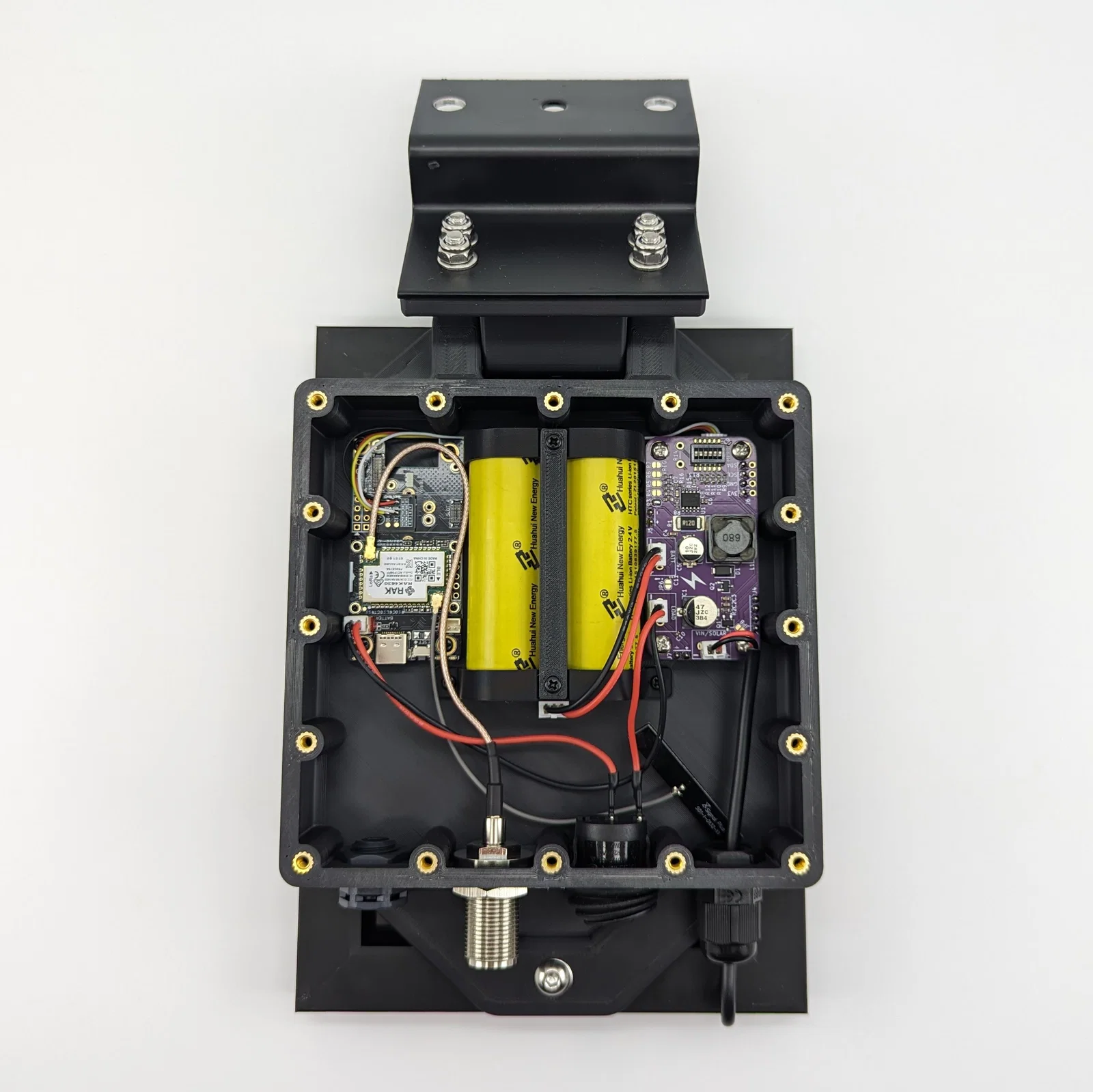

6. Lắp mạch điện và pin vào đáy hộp, cố định bằng dây rút.

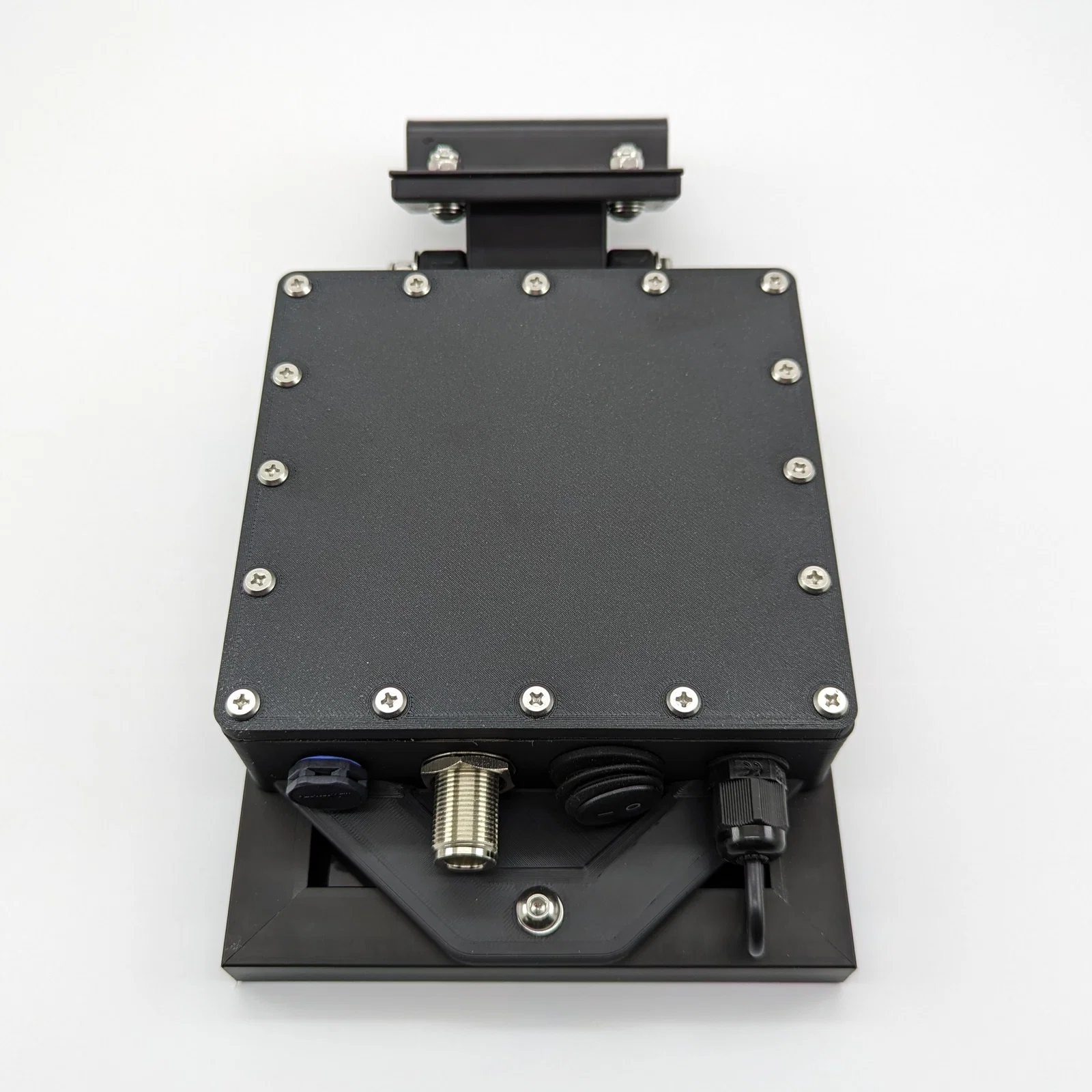

7. Đảm bảo lắp đủ gioăng trước khi vặn chặt 12 ốc M3x10 để đóng nắp.
