Giá Treo Thước Kẹp HSW (Phiên Bản Dày Hơn)

Remix từ Tường lưu trữ Honeycomb Tác giả RostaP

Tác giả WhatWouldAnEngineerD

Lượt tải
1.022
Lượt thích
164
Lượt coi
3.896

File 2 199,2 KB

  • caliper-mount_thicker_1776377903.stlSTL · 128,9 KB
  • caliper-mount_thicker_v2_1776377904.3mf3MF · 70,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#303608
Danh mục
DIY
Ngày đăng

Mô tả

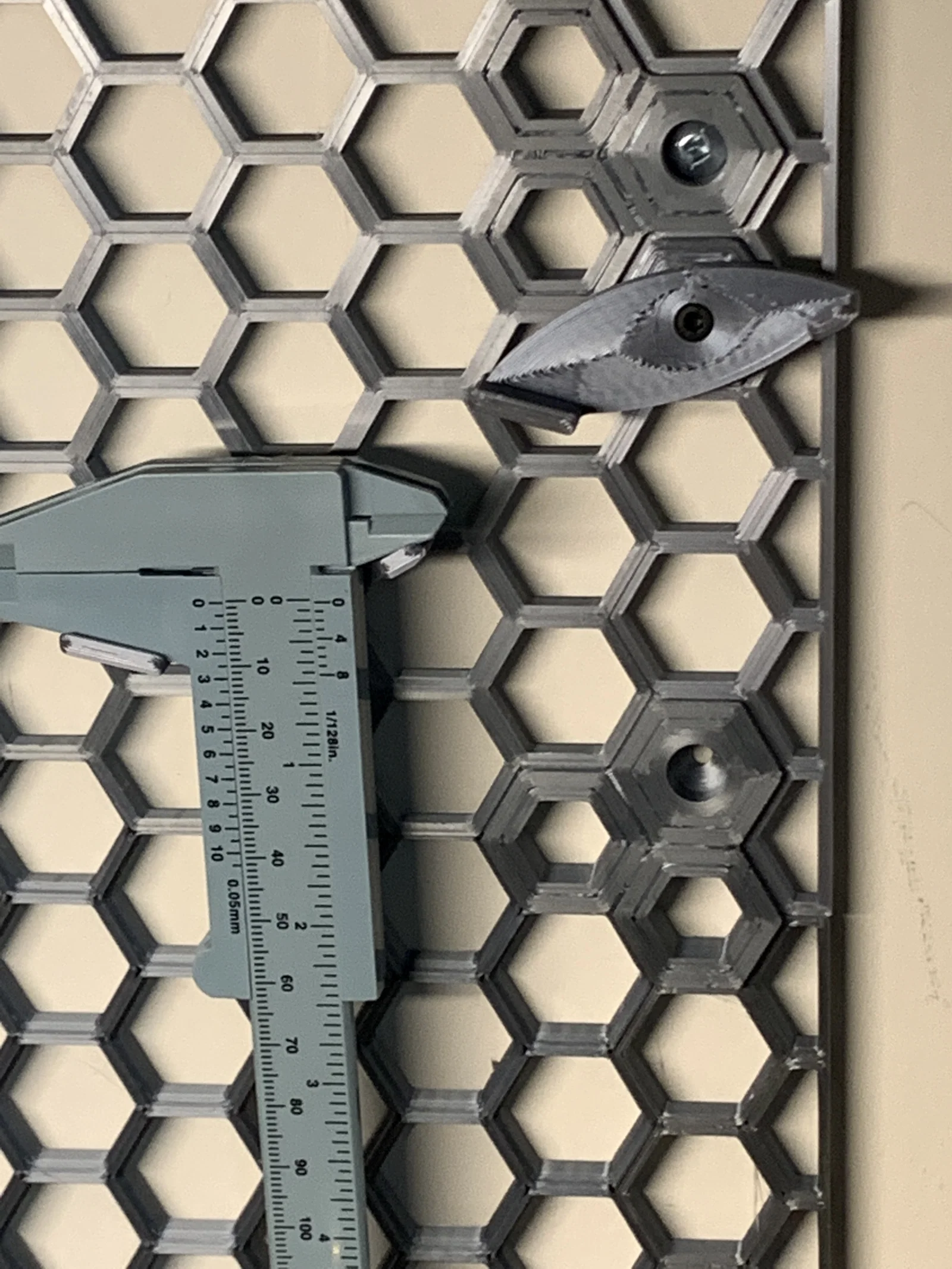

Mình rất thích thiết kế của giá treo thước kẹp (caliper mount) bản gốc, nhưng mình đã lỡ tay làm gãy một thanh đỡ trong quá trình tháo nó ra khỏi bàn in.

Vì vậy, mình đã chỉnh sửa lại mẫu này để làm dày các thanh đỡ đó lên một chút. Giờ đây, mình hoàn toàn có thể in ra những bản hoàn thiện và chắc chắn bằng chất liệu PLA với các thông số sau:

  • Độ rộng đường in (line width): 0.42mm
  • Chiều cao lớp in (layer height): 0.25mm
  • 4 tường (walls)
  • 20% mật độ lấp đầy (infill)

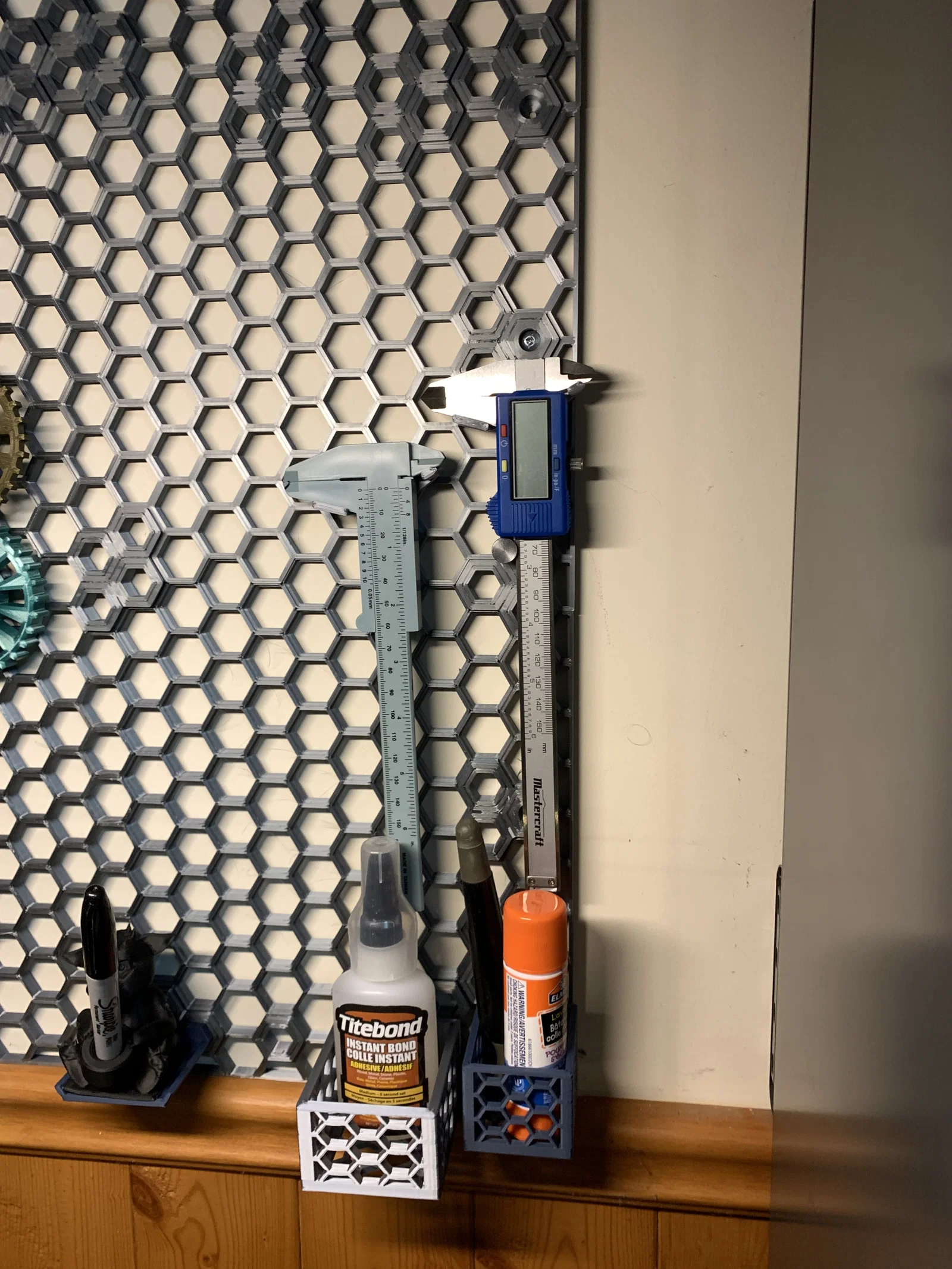

Mẫu này giữ tốt trọng lượng của một chiếc thước kẹp kỹ thuật số thông thường khi gắn bằng vít M3 và đai ốc từ mẫu HSW gốc.

Nếu in cao hơn 4mm, nó cũng có thể chứa thoải mái hai chiếc thước kẹp nhựa.

CẬP NHẬT ngày 17/10/23: Mình đã tăng chiều cao của phần gờ trên mỗi thanh đỡ để giảm nguy cơ vô tình làm rơi thước kẹp ra khỏi giá.
