Bản lề tấm kính trên cho khung máy Sovol SV08 - Phiên bản 2

Đây là phiên bản 2 được thiết kế lại hoàn toàn và chắc chắn hơn cho mô hình “Bản lề tấm kính trên cho khung máy Sovol SV08” của mình, vốn trước đây là bản remix từ thiết kế “Bản lề giữa tấm acrylic và kính của nắp bể cá” của Bryson. Mọi người hãy dùng phiên bản này nhé.

Khung máy Sovol SV08 đi kèm với 2 tấm kính ở phần trên. Thông thường, bạn phải tháo 1 hoặc cả 2 tấm kính này ra và đặt sang một bên, đồng thời mở cửa trước khi in PLA để đảm bảo máy được làm mát đầy đủ.

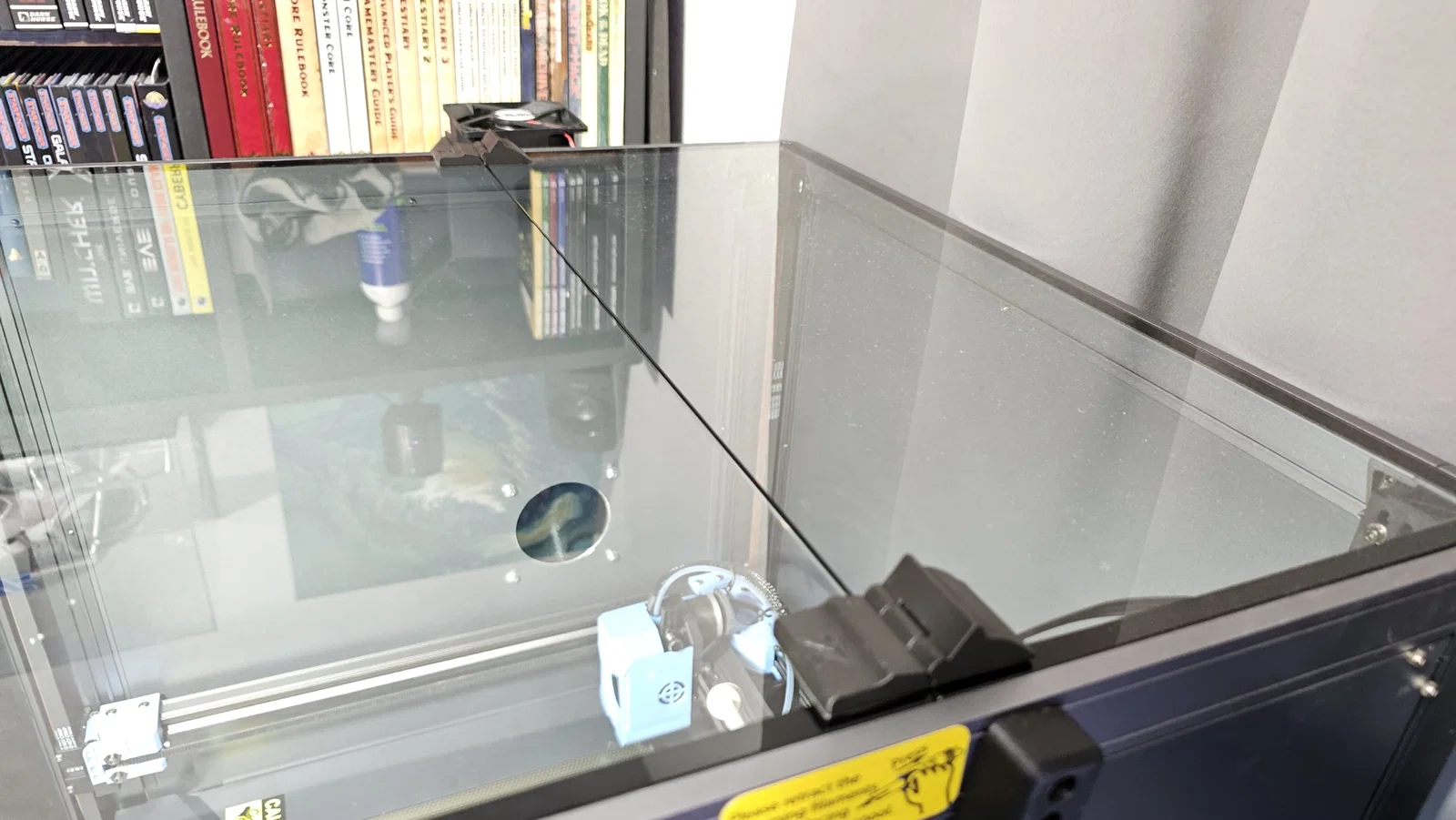

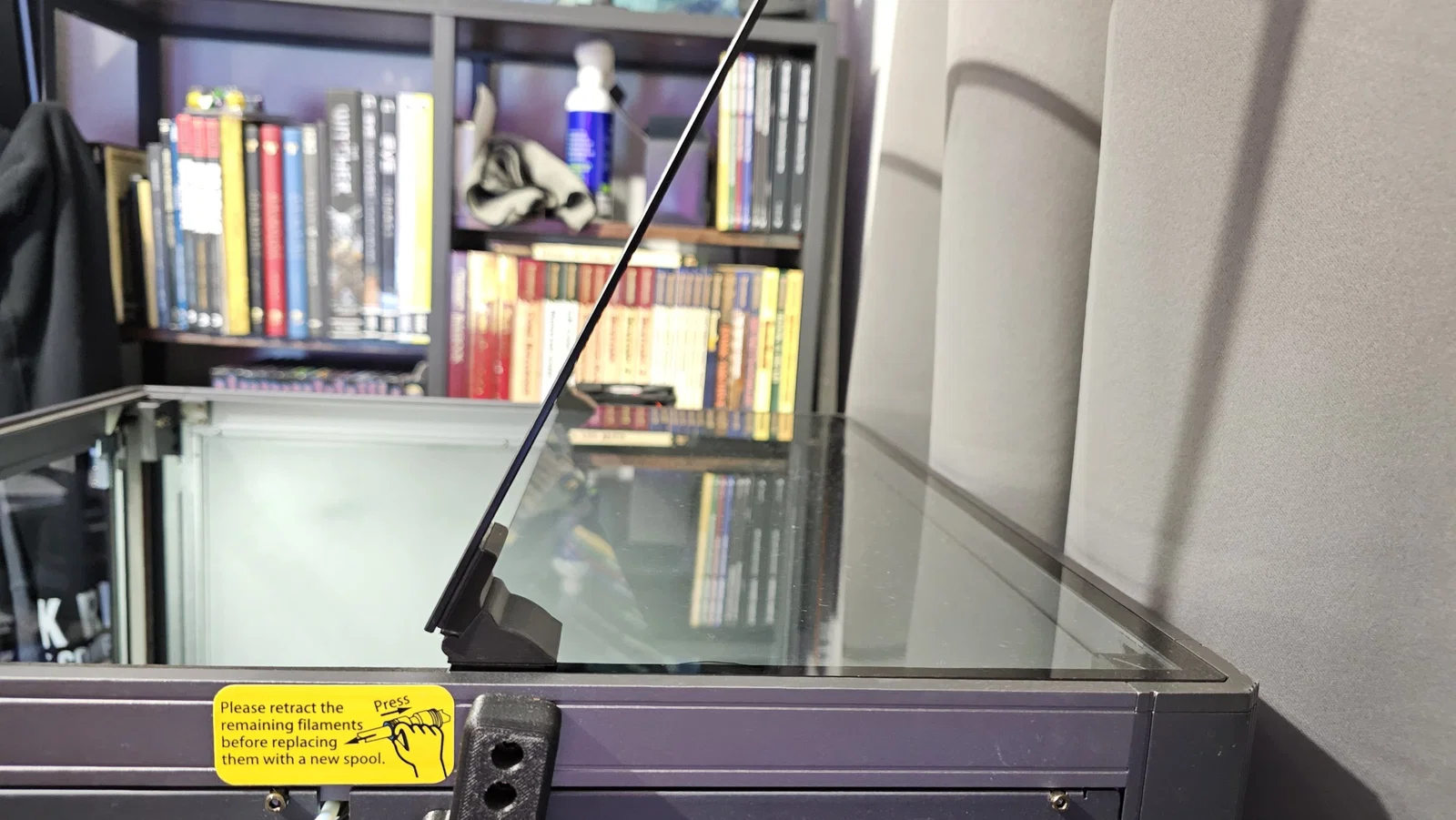

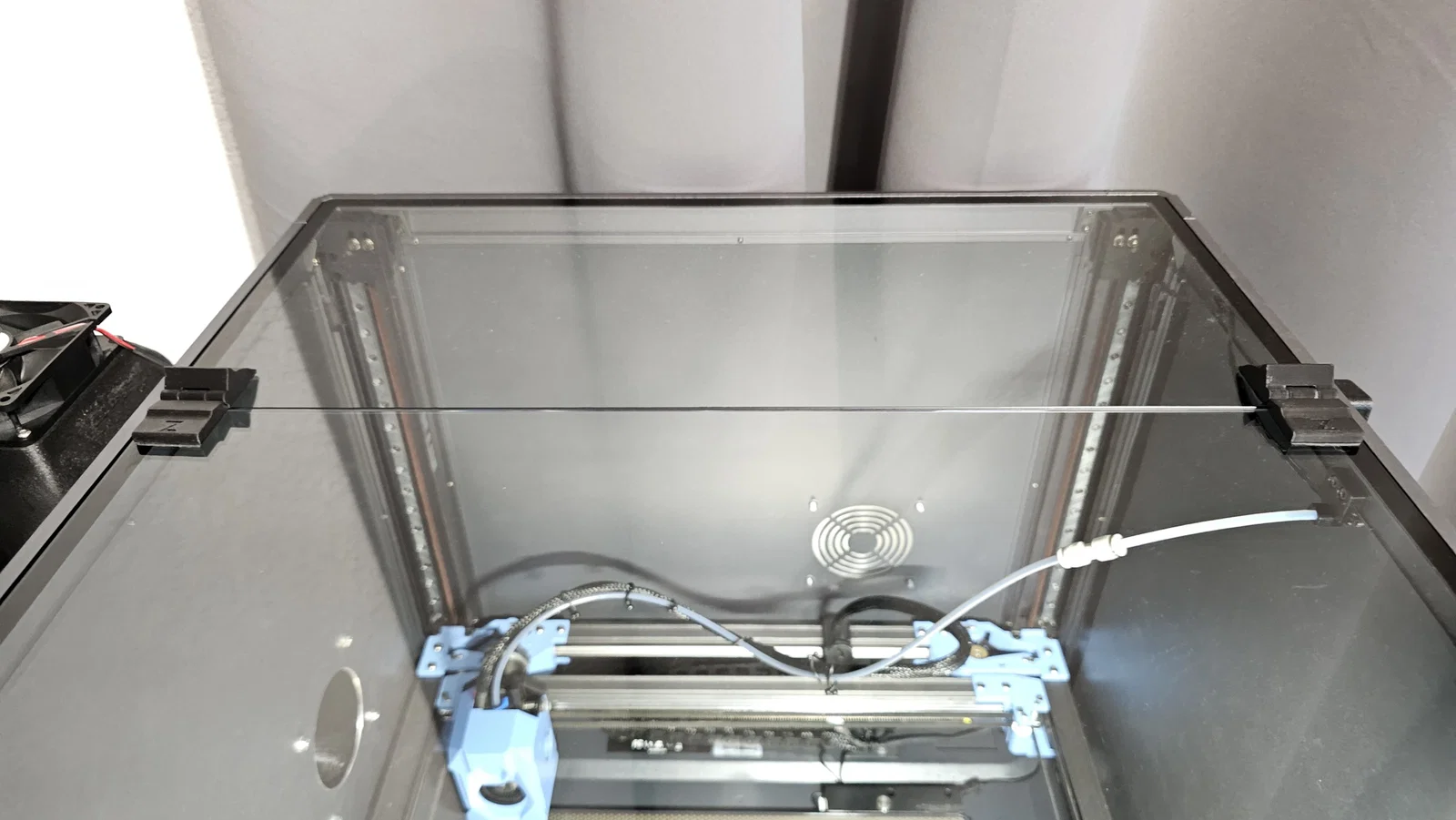

Việc tháo các tấm kính rồi đặt dưới sàn hoặc để sang một bên khá là phiền phức và mình cứ sợ làm rơi hoặc nứt vỡ chúng. Mình đã remix từ bản lề nắp bể cá dạng kẹp thành phiên bản 1, và giờ là phiên bản 2 này. Bạn chỉ cần dán băng dính hai mặt vào mặt dưới của mỗi bên bản lề rồi dán nó vào giữa 2 tấm kính phía trên. Mình chưa từng dùng Fusion trước đây nên thiết kế không có gì quá cao siêu cả, nhưng dùng rất ổn nhé, haha.

Mình in bằng nhựa PLA+, độ phủ (infill) 30%, lớp in 0.1mm, không cần support, đặt nằm phẳng. Thực ra có cả triệu cách để in cái này luôn :D

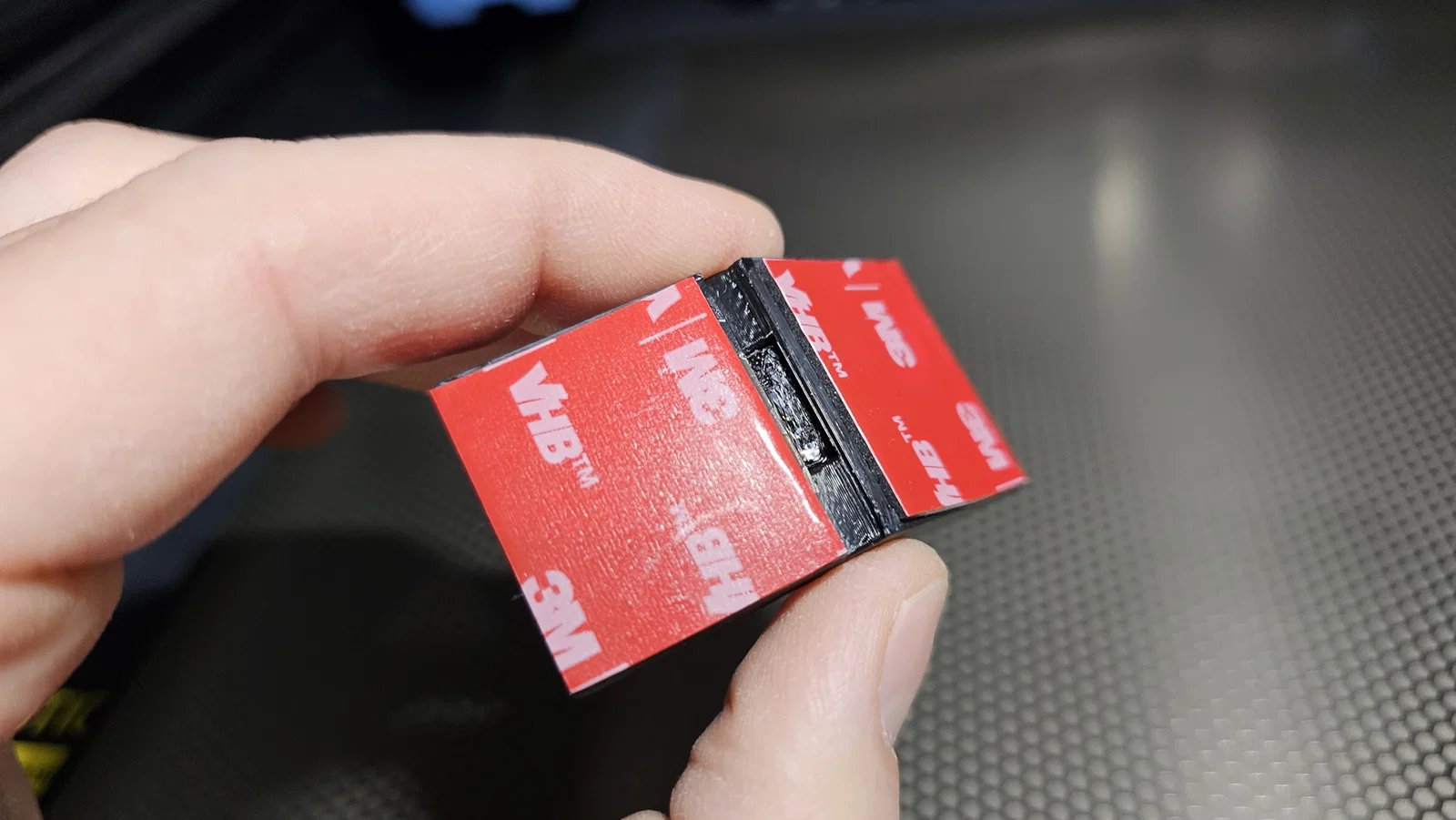

Đối với băng dính hai mặt, mình dùng loại 3M Heavy Duty 1 Inch Double Sided Tape VHB 5952 https://amzn.to/41i5Xi0 kết hợp với dung dịch hỗ trợ bám dính LLPT 94 https://amzn.to/3BcP8dP. Phiên bản cũ mình dùng loại băng dính nhỏ hơn nên sau một thời gian, tấm kính nặng đã làm bong lớp băng dính. Thiết kế mới này khi kết hợp với dung dịch hỗ trợ bám dính và loại băng dính bản lớn hơn đã giải quyết triệt để vấn đề này.

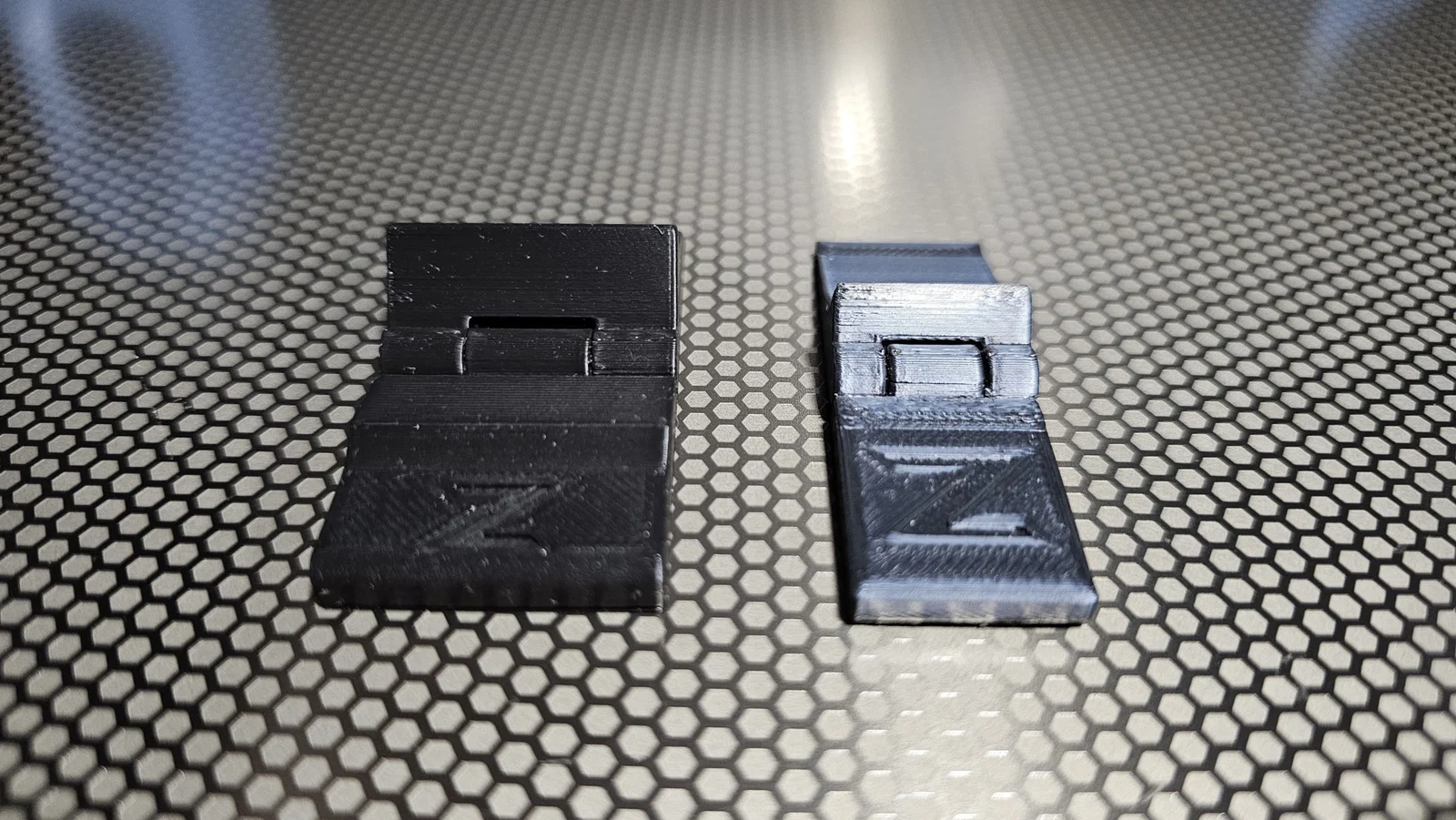

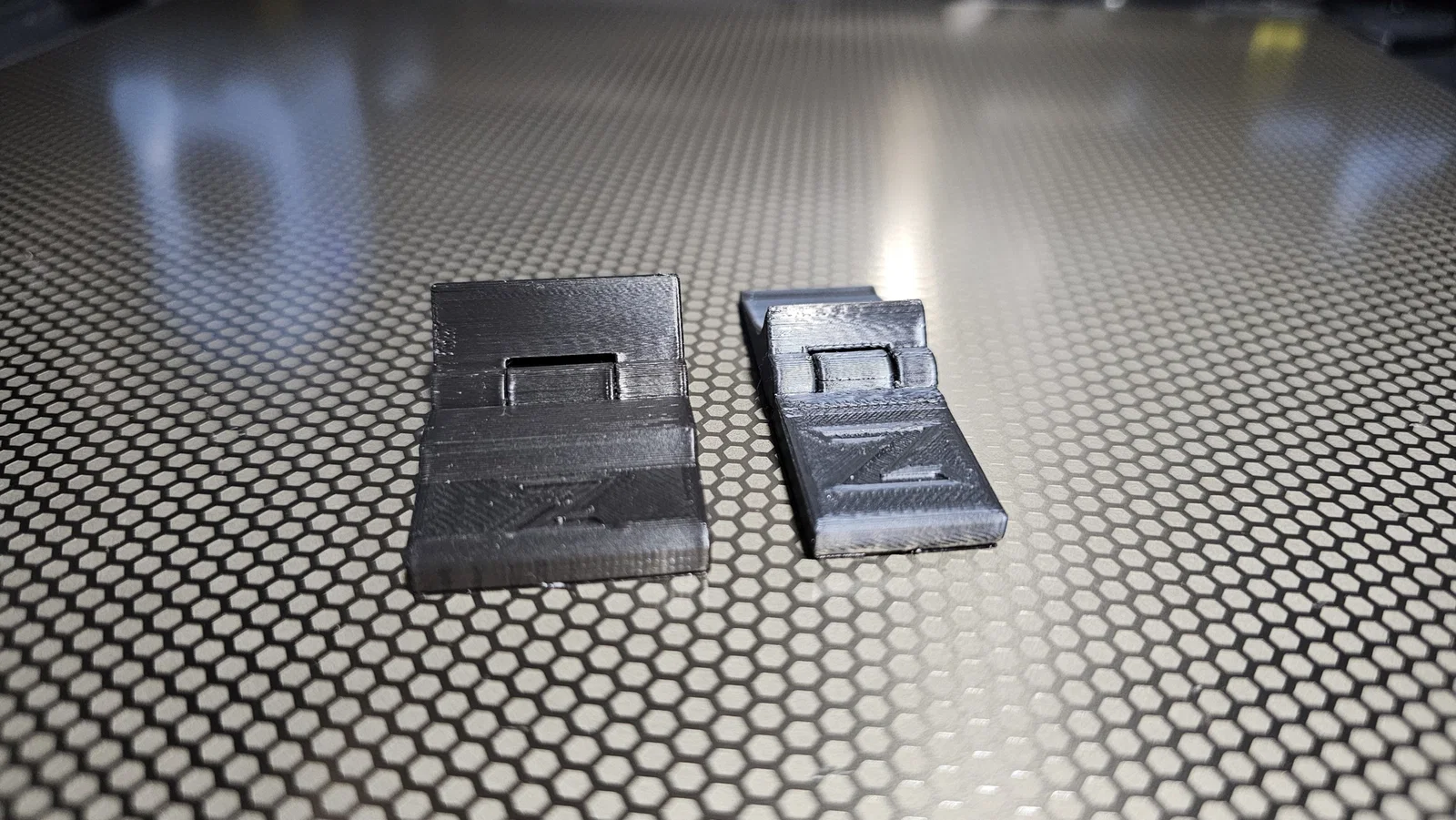

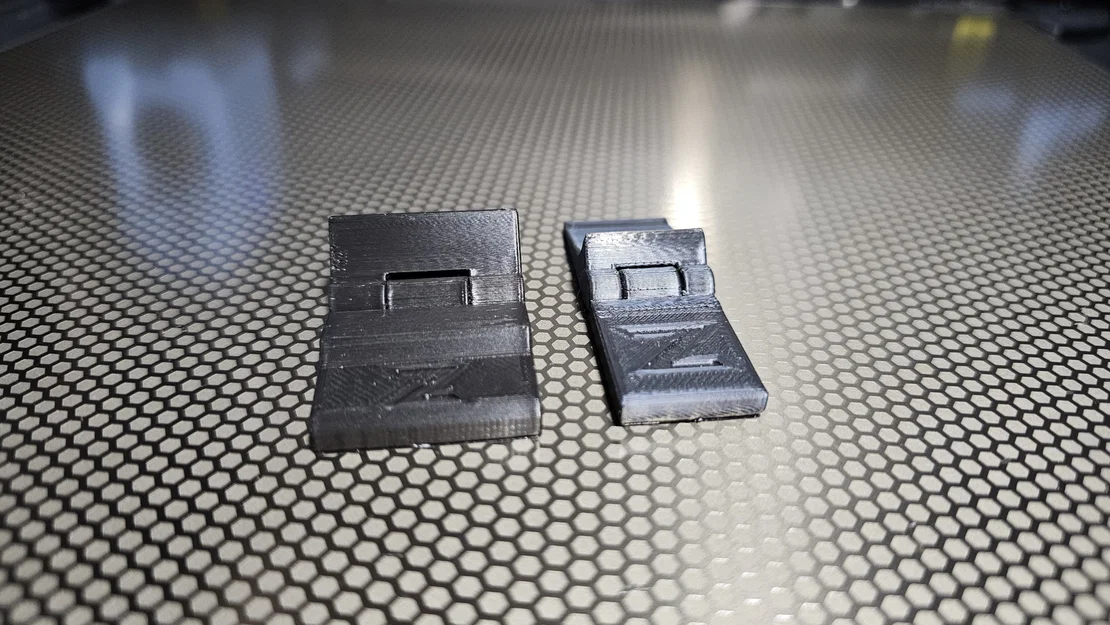

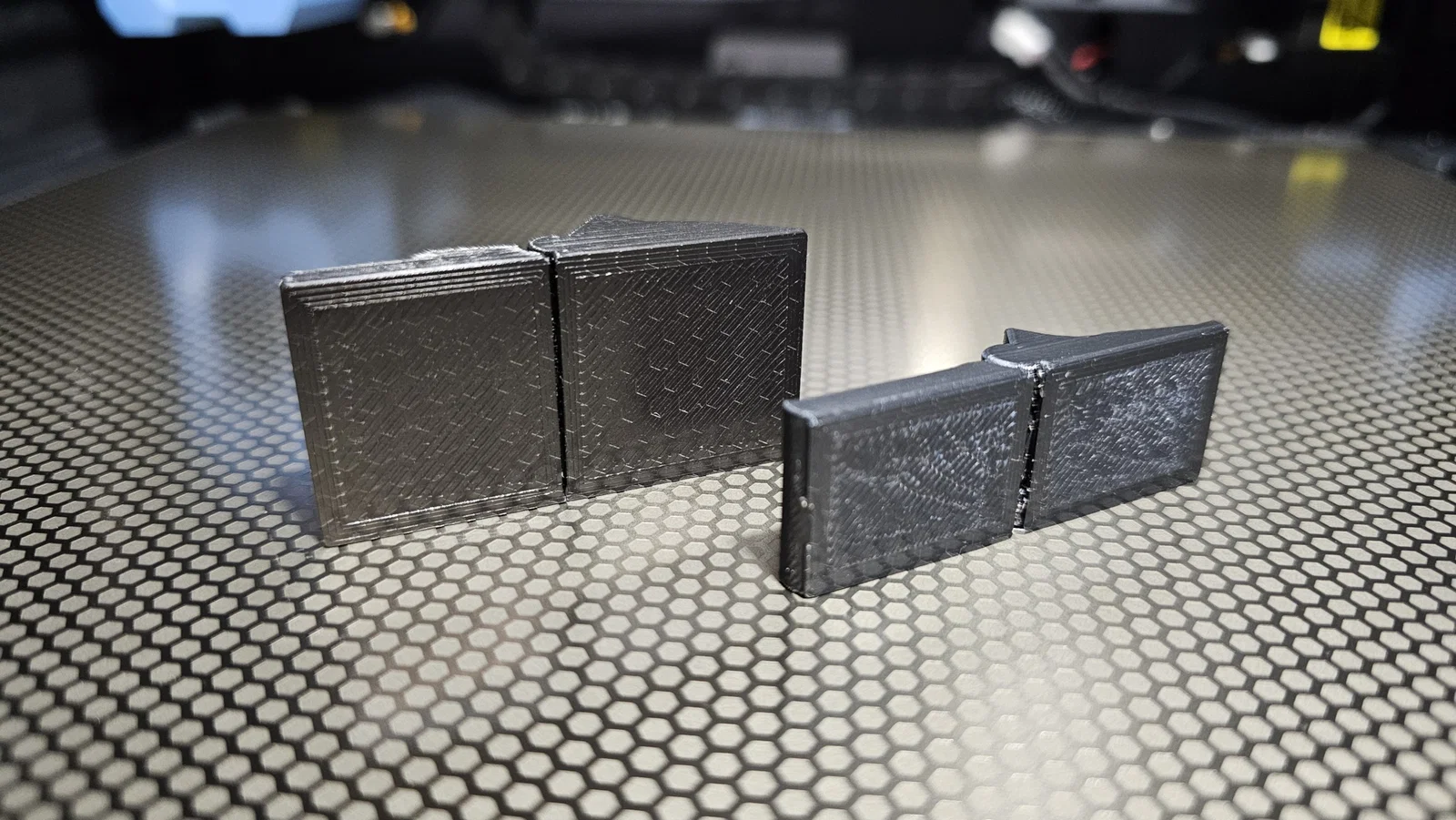

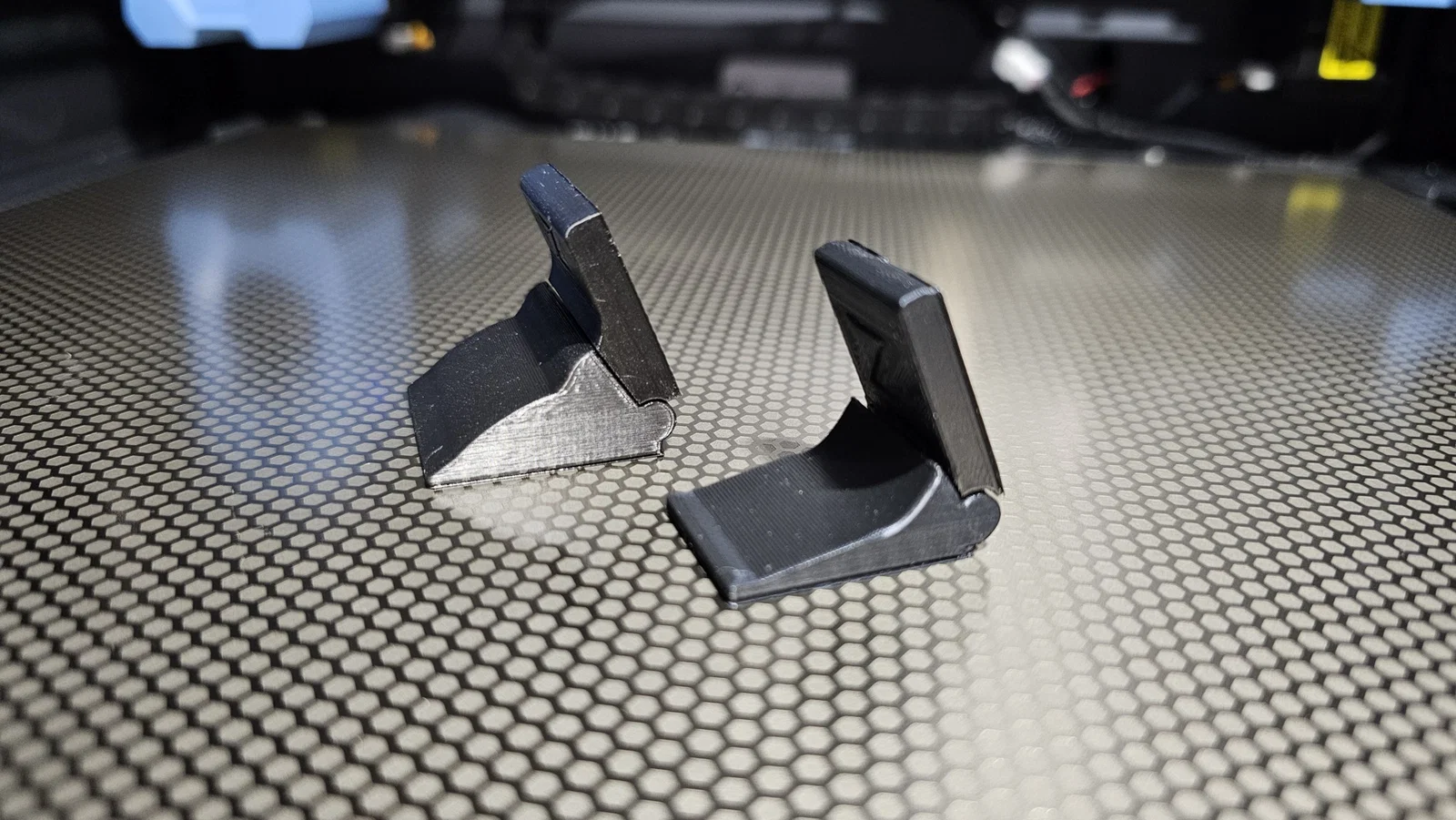

Trong phần ảnh có vài tấm ở cuối so sánh giữa phiên bản 1 và phiên bản 2.
