Khay Đựng Đồ Ngăn Kéo DeWalt TSTAK / VersaStack

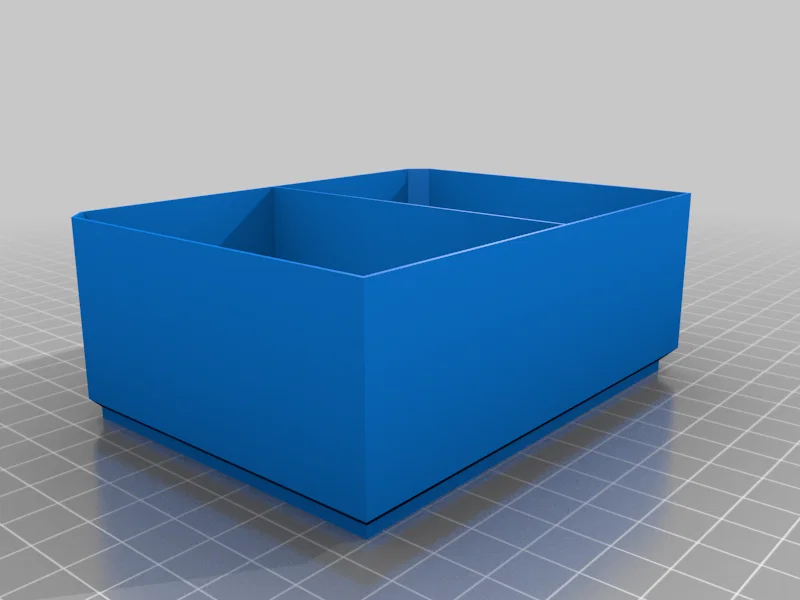

Mình cần sắp xếp lại đống đồ nghề linh tinh hay dùng cho việc in 3D và làm mạch Arduino. Vừa nhìn thấy mấy ngăn kéo đôi DeWalt TSTAK là mình biết ngay đây chính là thứ mình cần. May mắn là mình tìm được các mẫu khay đựng của latifimr cho loại ngăn kéo này. Mình có in thử vài cái nhưng không ưng lắm vì thời gian in quá lâu do tường khay được thiết kế quá dày. Kiểu đó hợp nếu bác ấy đựng ốc vít hay đồ nặng trong garage, còn mình thì chỉ để mấy món đồ nhẹ thôi. Thế là mình chỉnh lại thiết kế gốc, giảm độ dày tường xuống 0.6mm thì lại thấy mỏng quá, cuối cùng chốt ở mức 0.8mm là vừa đẹp. Sau đó mình nghĩ sẽ rất tuyệt nếu tùy biến thêm cho từng ngăn, nên bắt đầu thiết kế lại riêng một cái hộp cho mỗi vị trí trong tổng số 9 ô của ngăn kéo.

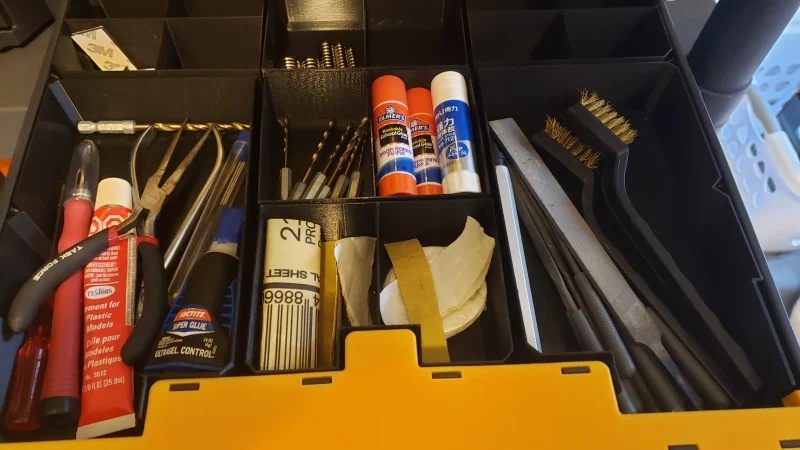

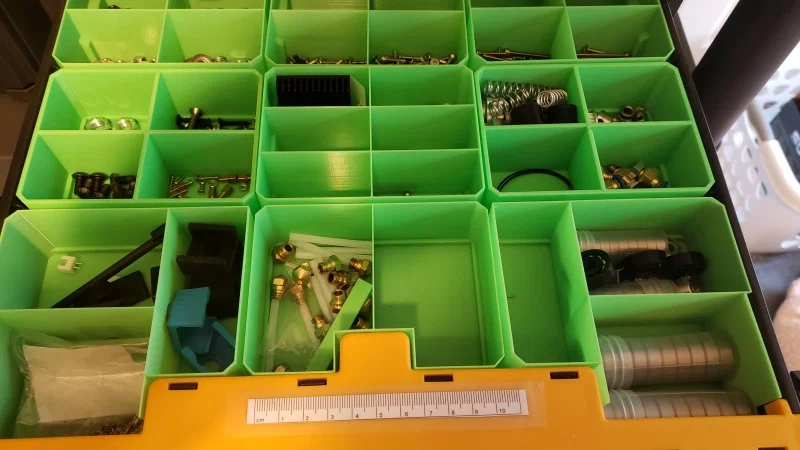

Đối với các ngăn kéo, mình tháo bỏ vách ngăn nhựa có sẵn và thay hoàn toàn bằng các hộp in này. Cấu trúc mỗi ngăn kéo là lưới 3x3 với 9 vị trí:

1 2 3

4 5 6

7 8 9

Các vị trí 1 & 3, 4 & 6 và 7 & 9 giống nhau (đối xứng). Các vị trí 2, 5 và 8 là độc nhất. Dù có thể tráo đổi vài vị trí nhưng thực tế là không khớp lắm do các cạnh của ngăn kéo có phần vát để khớp với rãnh nhựa của hãng.

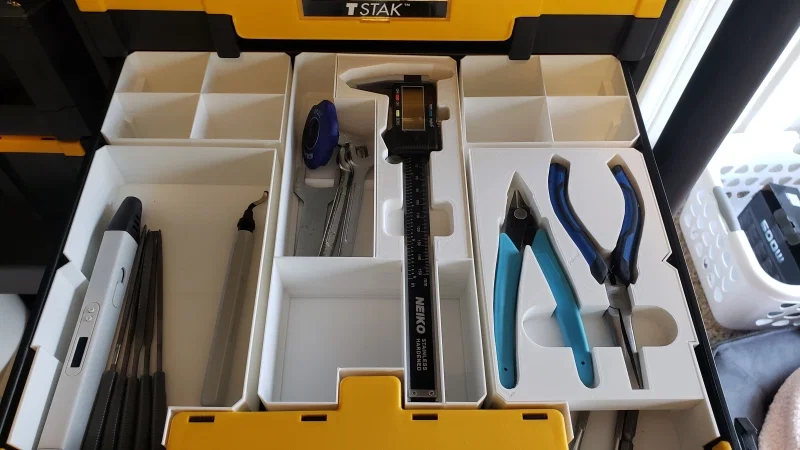

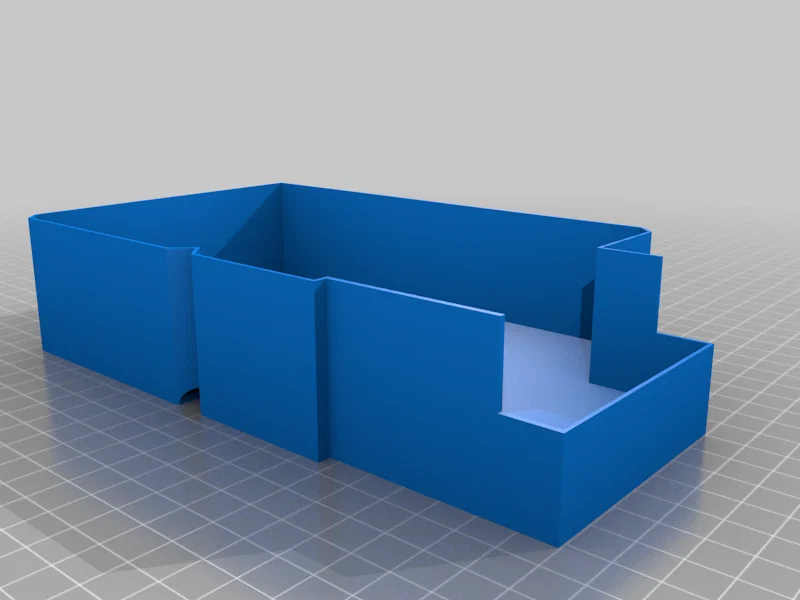

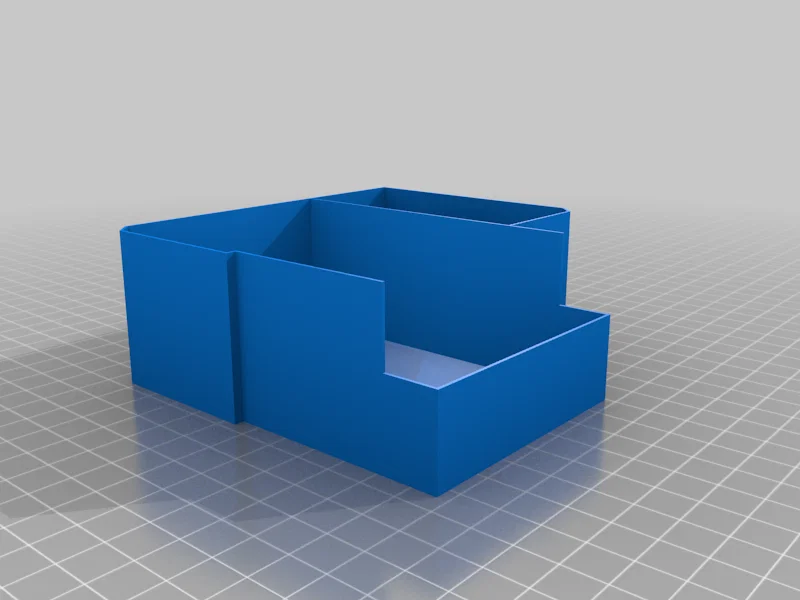

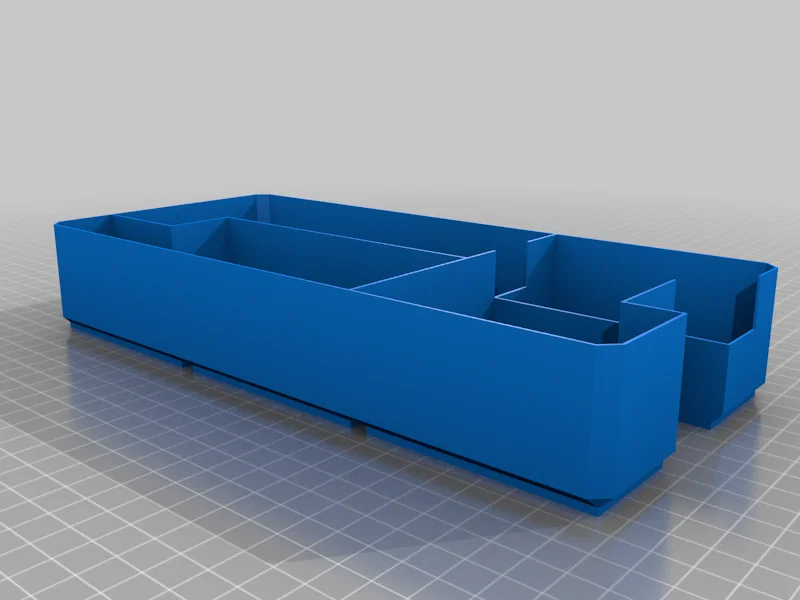

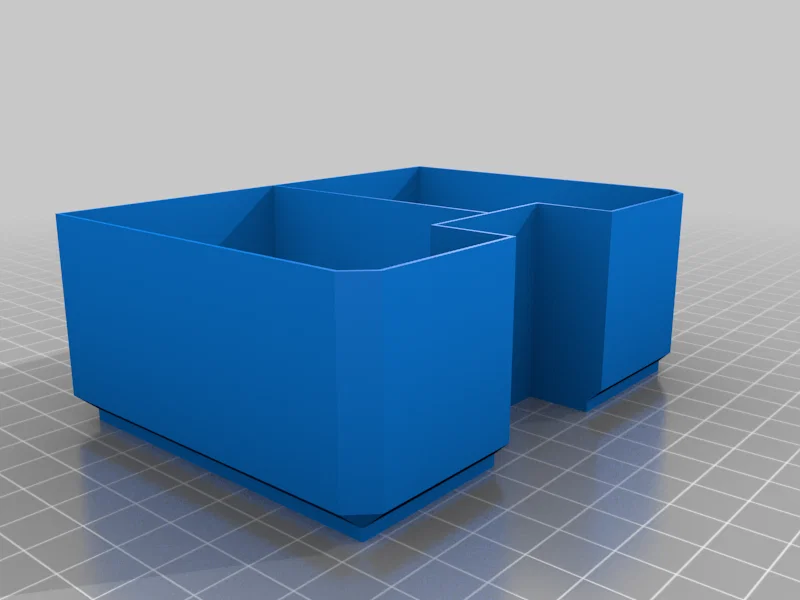

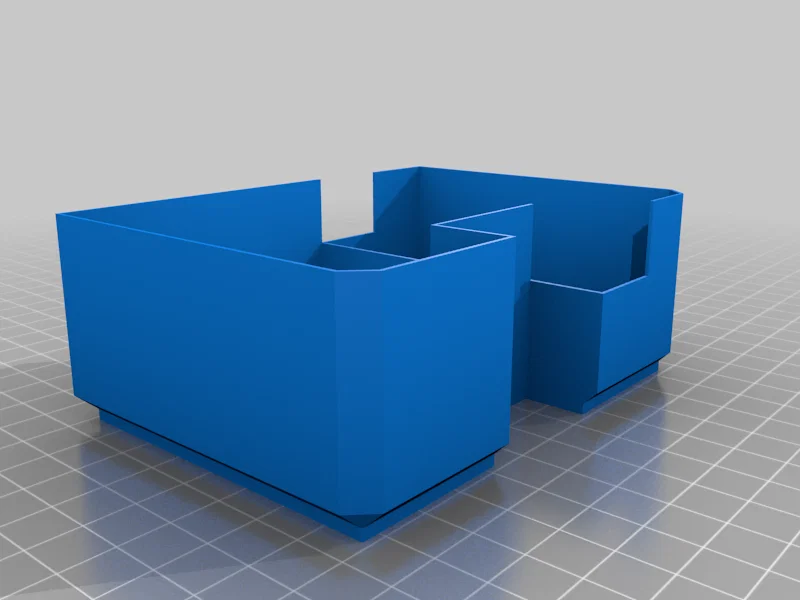

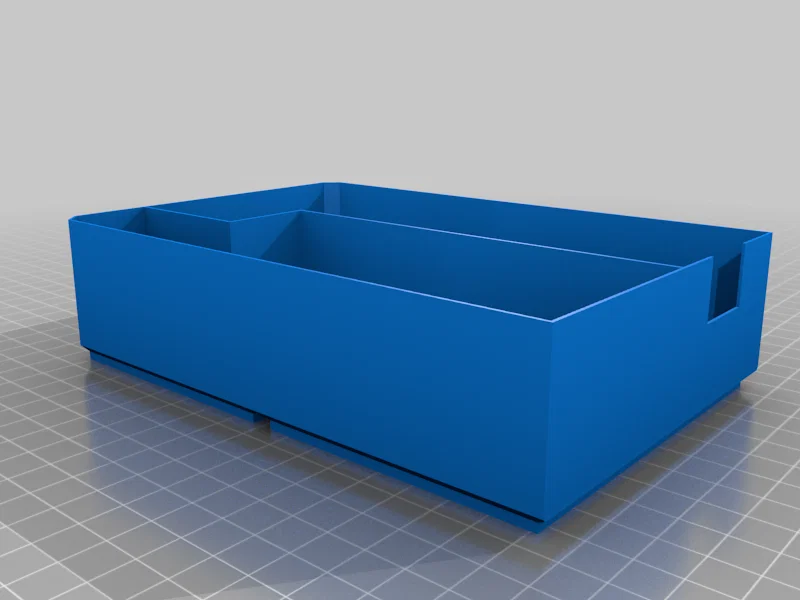

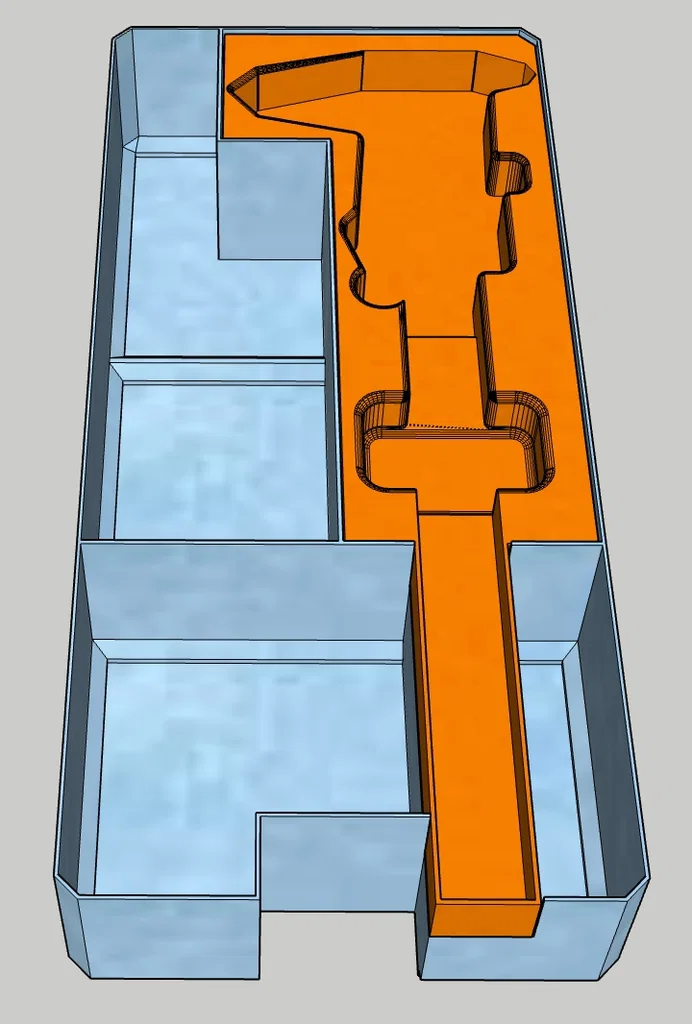

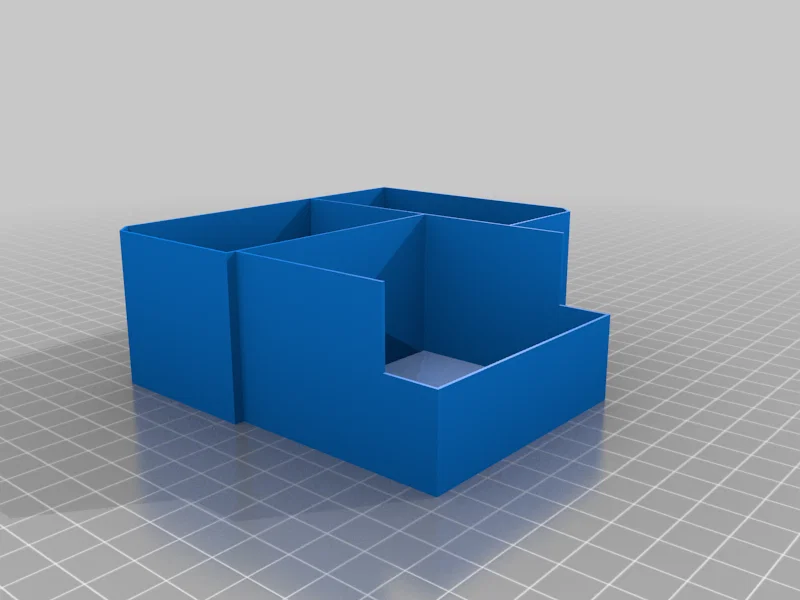

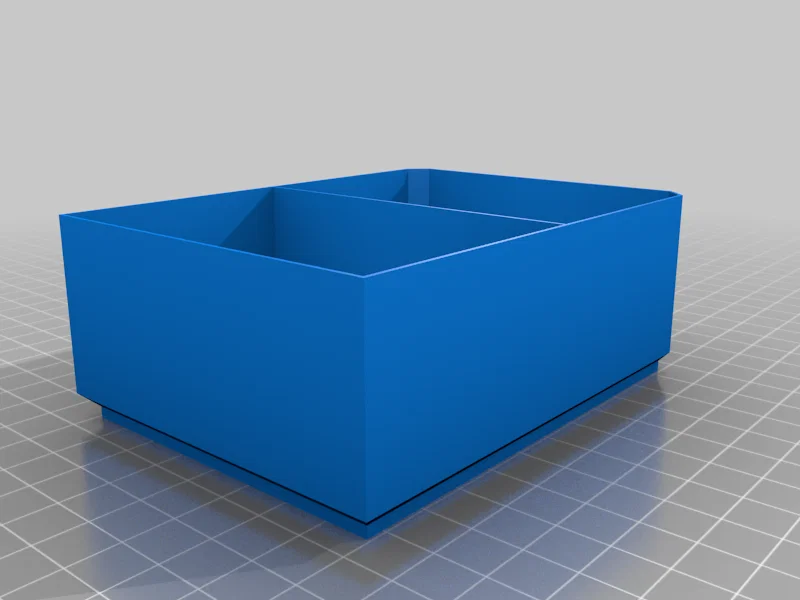

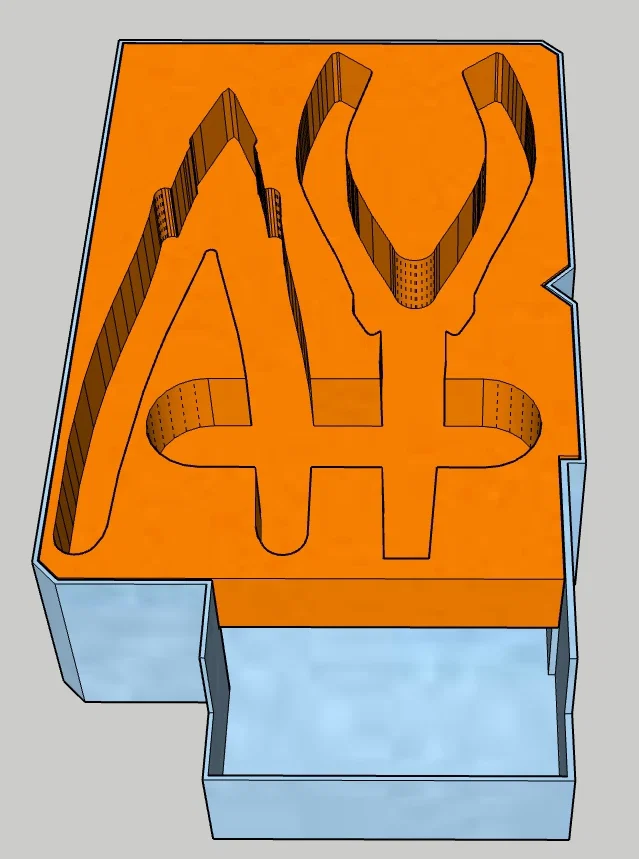

Sau khi hoàn thiện khung cơ bản, mình nảy ra ý tưởng làm thêm khay đựng dụng cụ chuyên dụng. Đầu tiên là gộp ô 6 & 9 thành một hộp lớn hơn rồi làm khay insert bên trên. Khay này tháo rời được để tận dụng không gian bên dưới. Tiếp đến là khay đựng thước kẹp kỹ thuật số 6 inch/150mm. Vì nó dài hơn 2 ô nên mình gộp ô 2, 5 & 8 thành một hộp lớn có khay rời phía trên. Hộp ba ô này suýt chút nữa là quá khổ với máy in của mình (khổ in lớn nhất của mình là 270x200x200). Hiểu rằng nhiều anh em không có máy in to như vậy, mình đã chia cái hộp lớn đó làm hai: ô 2 & 5 vẫn chung một khối, còn ô 8 là bản in riêng để anh em dễ thao tác hơn.

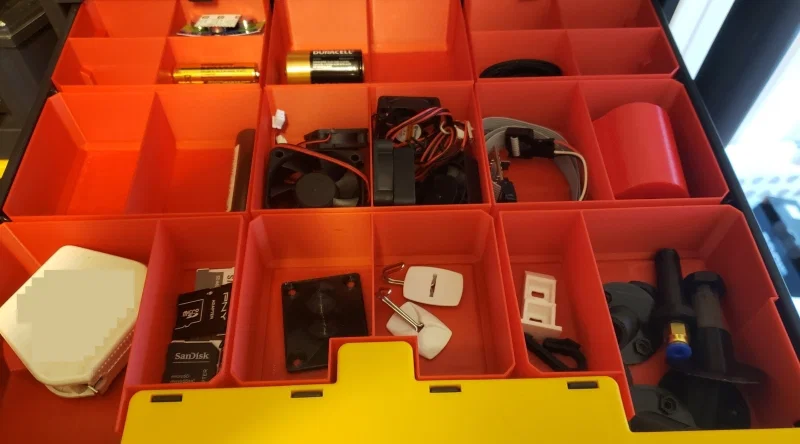

Khi xếp đồ vào 4 ngăn kéo, mình thấy một vài món dụng cụ hơi dài nên đã nâng đáy của mẫu khay 6 & 9 để có mặt đáy phẳng. Việc này làm thời gian in lâu hơn chút nhưng mình để infill 10% nên vẫn khá nhanh. Vấn đề là mấy mẫu ghép đôi, ghép ba này phải có phần vát ở đáy để tránh các gờ định vị có sẵn trong ngăn kéo.

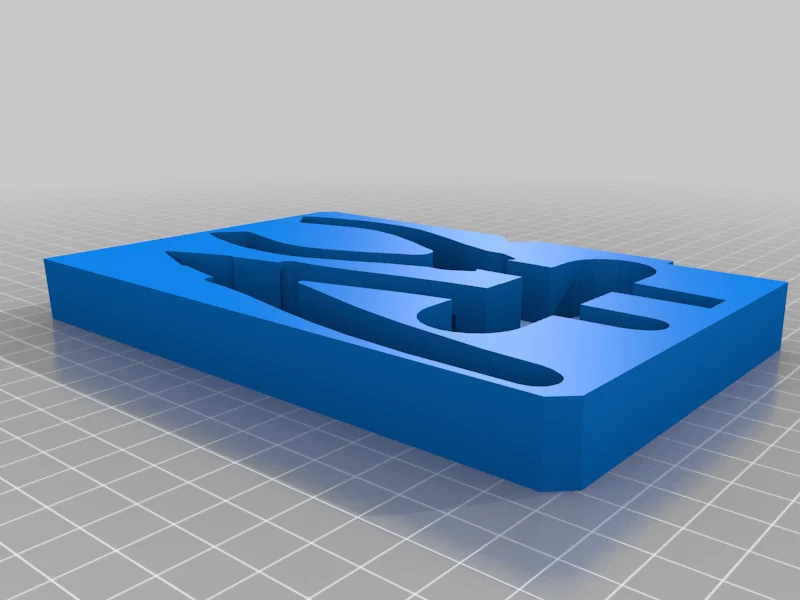

Hy vọng mọi thứ đều ổn, nếu anh em thấy lỗi gì cứ báo mình sửa nhé. Anh em cần thay đổi kiểu dáng hay chia ô khác thì cứ nhắn, mình sẽ hỗ trợ hết sức. Còn nếu muốn làm khay đựng dụng cụ tùy chỉnh theo ý riêng thì khó hơn một chút, nhưng có thể thương lượng được đấy ;)

Mình dùng thiết lập tường 4 lớp và tăng độ dày lớp đáy/đỉnh để không cần dùng infill, vì tường và đáy chỉ dày 0.8mm thôi.

Edit 5/4/22: Sửa lỗi file stl của ô số 8.

Edit 12/5/2024: Thêm các phiên bản đơn lẻ cho ô 1, 3, 4, 6, 7 & 9 theo yêu cầu.
