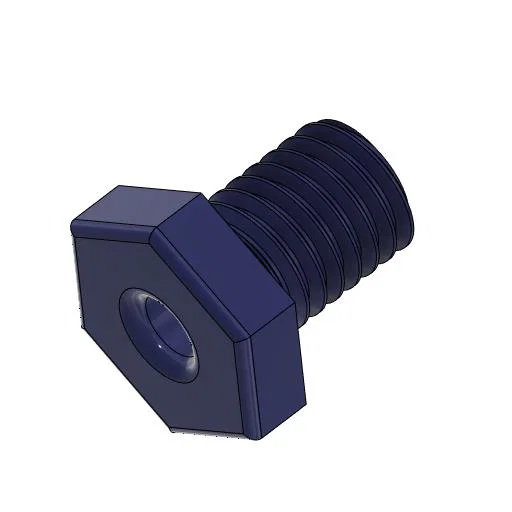

Bu-lông rỗng ren 1/2"-13 cho giá treo xe đạp 1up

Cập nhật 11/9/24: Đã thêm một tệp với dung sai nới lỏng hơn một chút. Bản này sẽ lắp vừa vặn và dễ dàng hơn.

Đối với bất kỳ chi tiết nào có ren, in với độ phân giải lớp (layer height) càng nhỏ càng tốt. Mình in thử nghiệm cho kết quả tốt nhất ở layer .08mm với tốc độ in chậm (100mm/s) nếu bạn dùng máy in tốc độ cao. Thử nghiệm ở .1mm cũng gần như tương đương. Với .2mm thì vẫn dùng được nhưng mình không khuyến khích vì hơi khó vặn ren hơn.

Độ phủ (infill) 50% là ổn, nhưng bạn có thể giảm xuống thấp hơn nếu muốn.

Mình đã in thử bằng chất liệu PLA+ và PETG, cả hai đều hoạt động tốt.

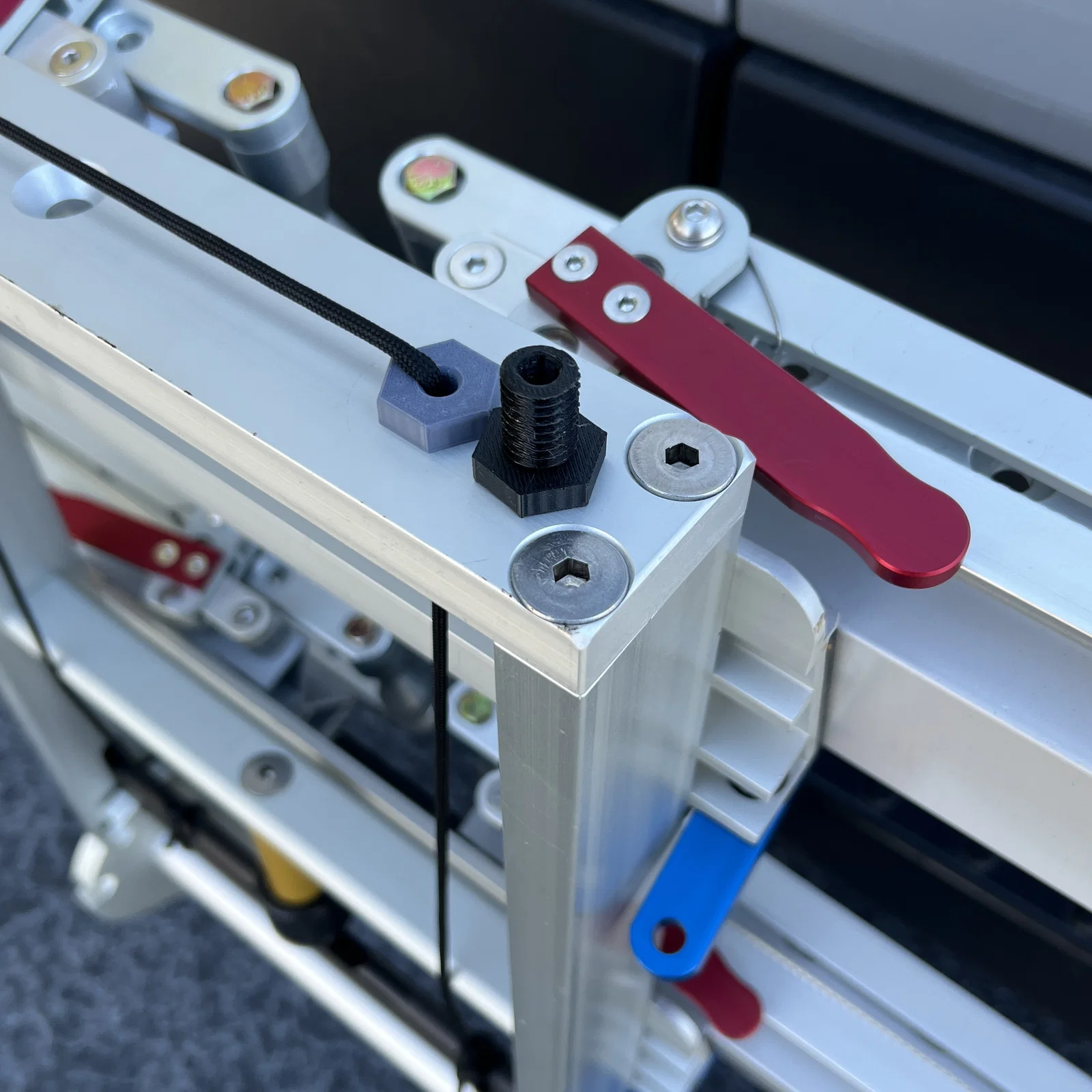

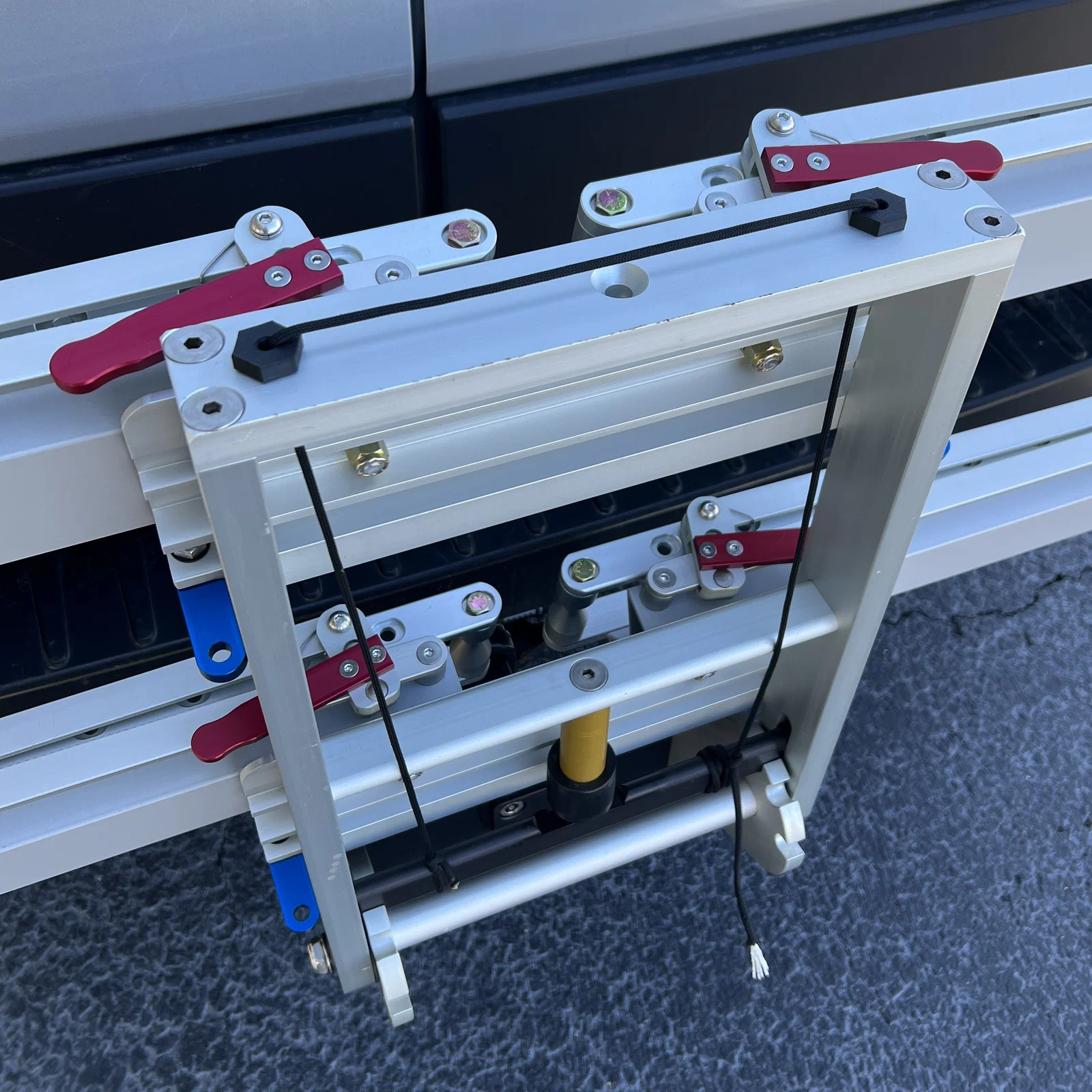

Chi tiết này được thiết kế để dùng với các mẫu giá treo xe đạp tuyệt vời của 1up. Con bu-lông rỗng này dùng để vặn vào đuôi của các dòng Quik Rack, Super Duty và Heavy Duty, cho phép luồn dây thừng hoặc paracord qua tâm bu-lông để buộc vào thanh nhả khóa (release bar).

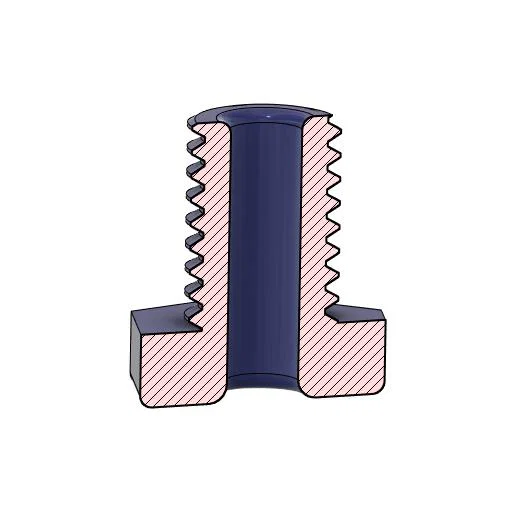

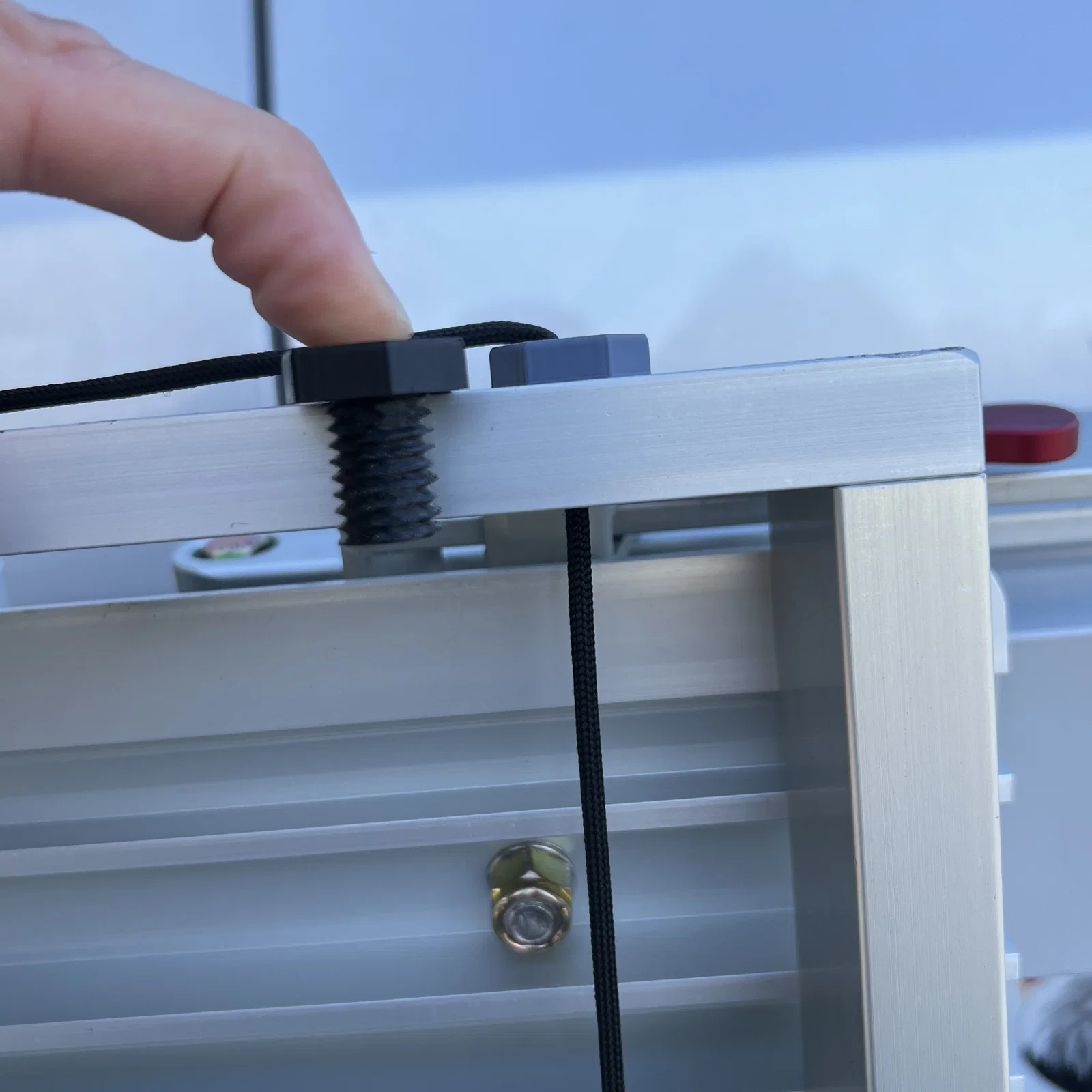

Mình làm món này sau khi xem một video trên YouTube về bản độ tương tự. Nó vặn vừa vào các lỗ ở phía sau của giá treo xe đạp, phần lõi được thiết kế bo tròn các cạnh để tránh làm mòn dây khi sử dụng.

1up hiện có sẵn thanh EZ Pull, đó có lẽ là giải pháp chắc chắn hơn, nhưng mẫu in này cũng hoạt động rất hiệu quả. Mình sẽ sớm ra mắt thêm mẫu tay cầm cho dây paracord trong vài ngày hoặc vài tuần tới, các bạn hãy theo dõi mình để cập nhật nhé.

Xem video hướng dẫn của Colin Chilibeck tại đây: “DIY 1Up Bike Rack Release Handle”

Kích thước ren: ½' - 13 UNC
