Đế gắn cảm biến hết nhựa bên phải cho Creality K1, K1C

Nếu bạn muốn dời vị trí cuộn nhựa và cảm biến hết nhựa (runout sensor) sang phía bên phải của máy in K1 (K1C chưa được kiểm chứng), bạn có thể lắp cảm biến lên đế này.

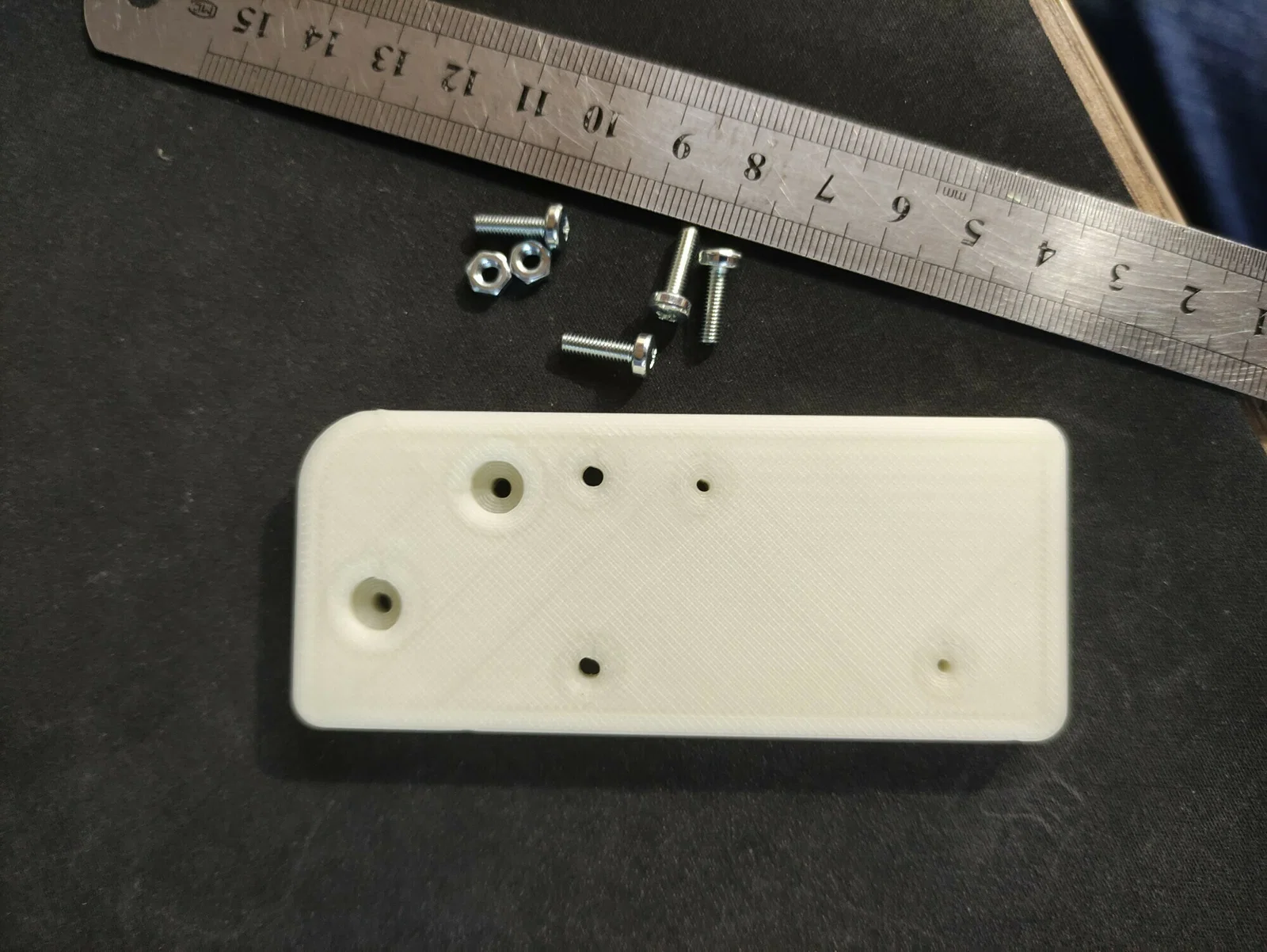

Bạn cần chuẩn bị 4 con ốc M3x10 và 2 đai ốc M3. LƯU Ý! Đừng dùng ốc quá dài, nếu không nó sẽ bị cạ vào bên trong máy in!

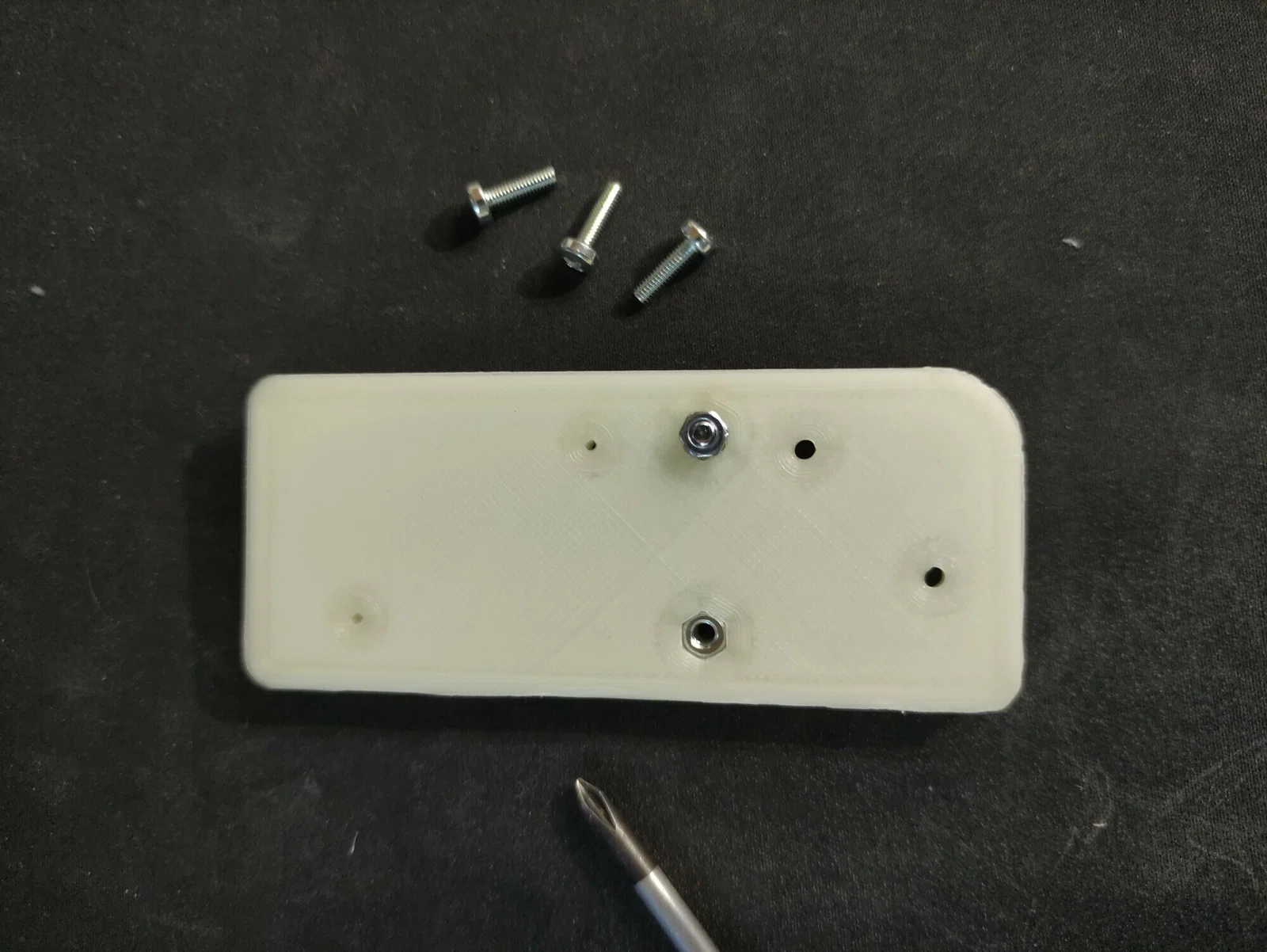

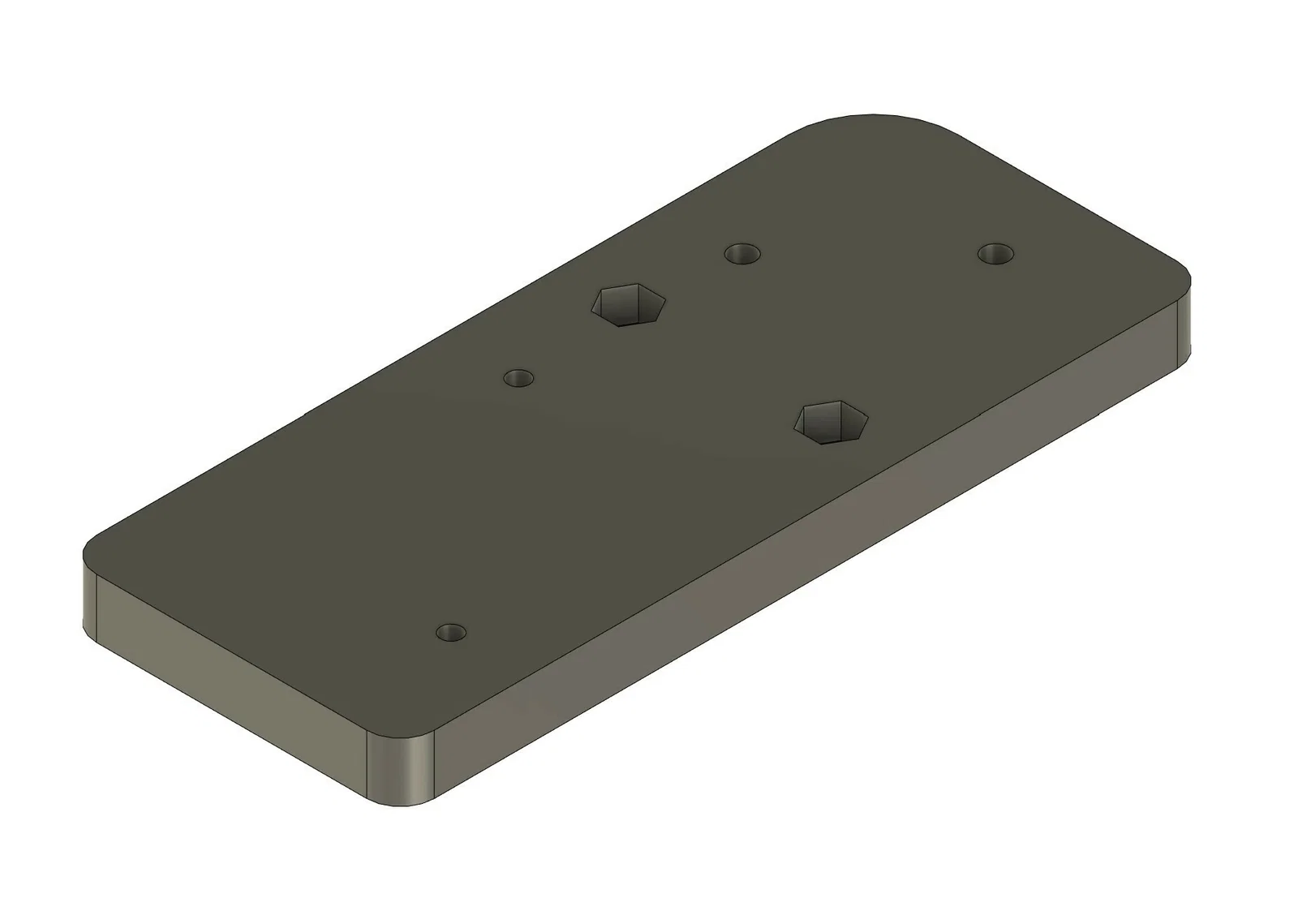

In phần đế ra rồi đặt các đai ốc vào mặt dưới của đế. (Chỉ cần đặt ốc vào lỗ rồi xoay nhẹ, nó sẽ tự kéo đai ốc vào trong lỗ).

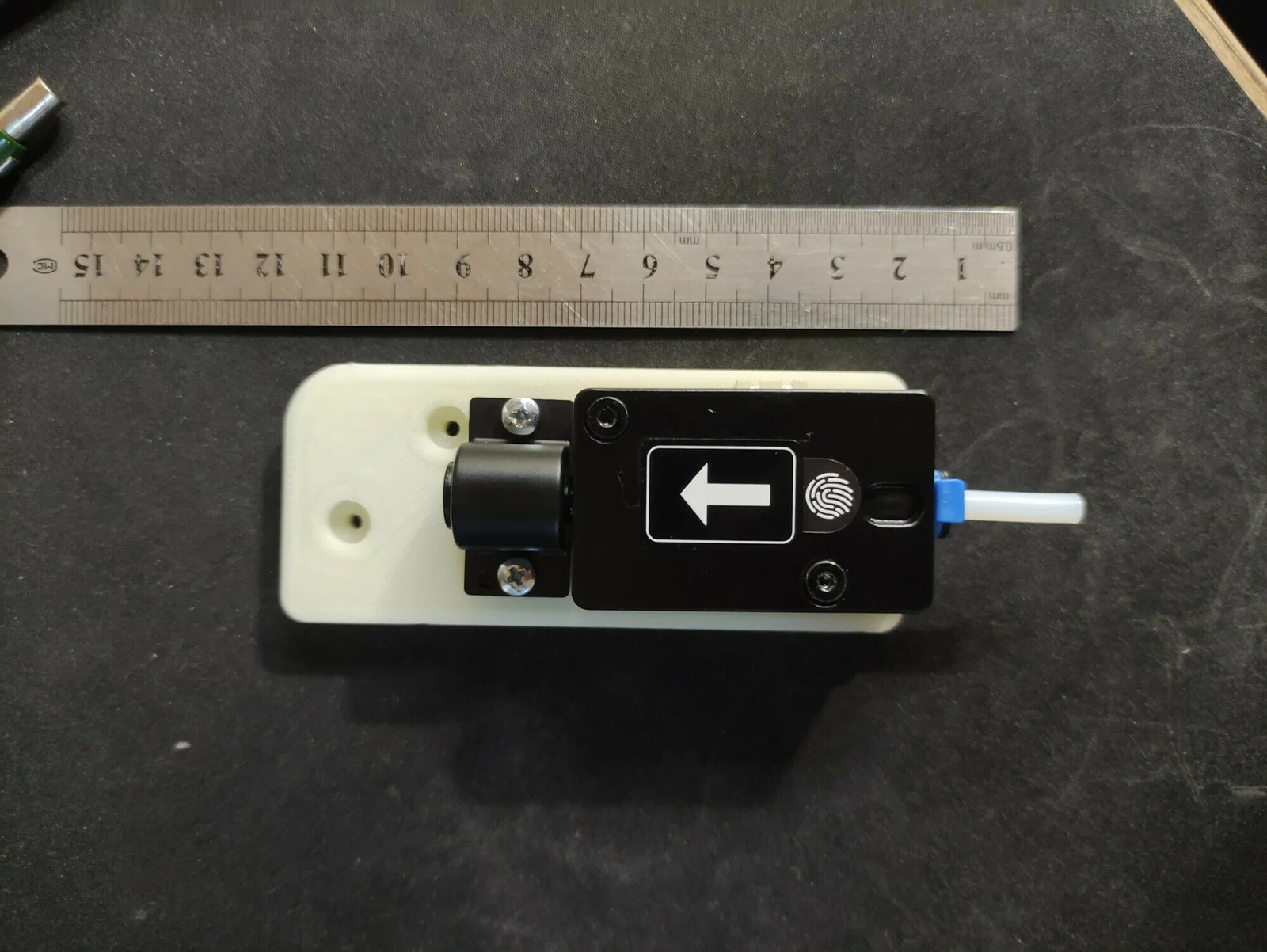

Cố định cảm biến bằng chính những con ốc gốc của nhà sản xuất.

Cố định bộ giữ ống PTFE bằng 2 con ốc M3x10 (vặn vào đai ốc ở mặt dưới).

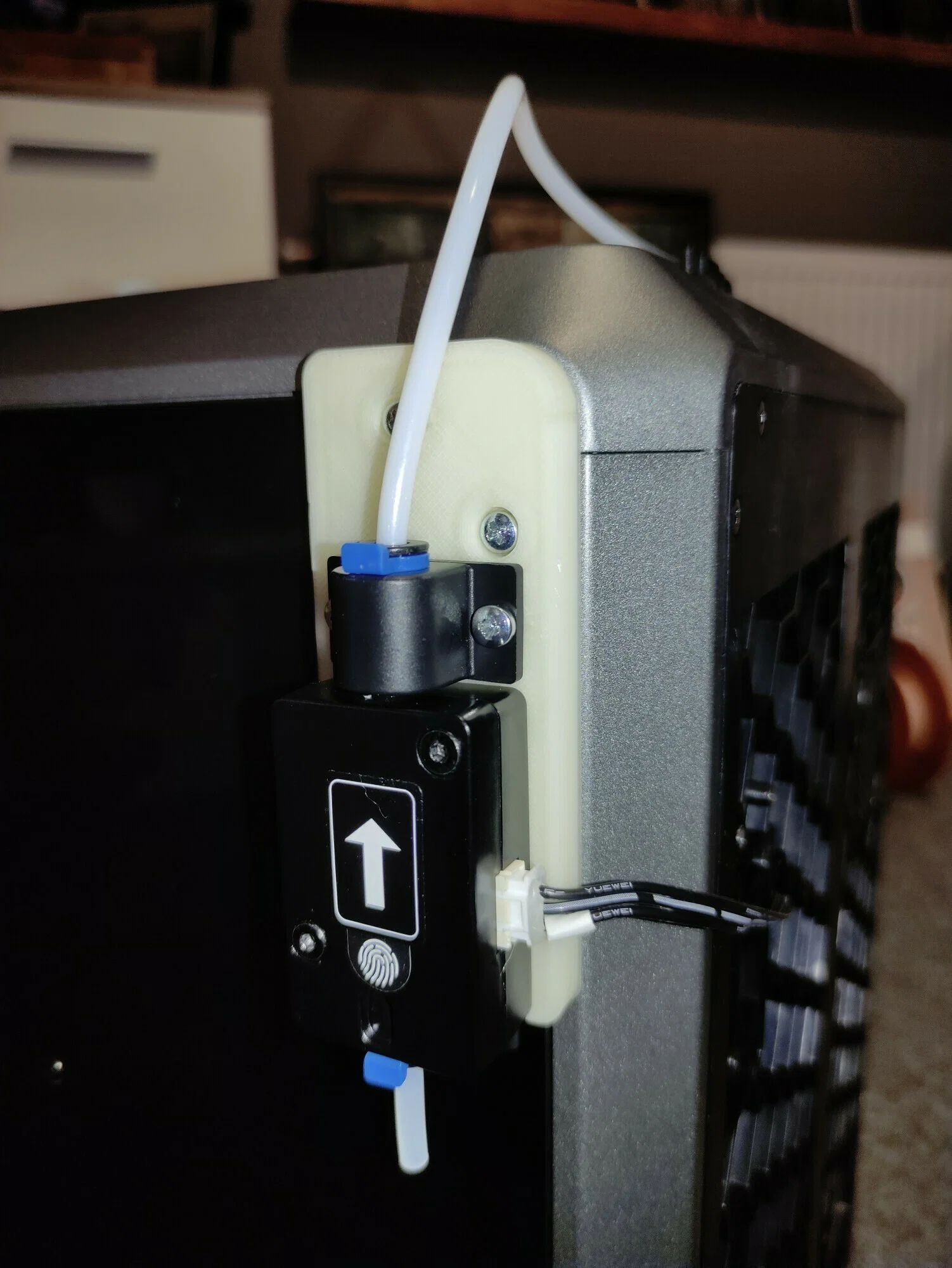

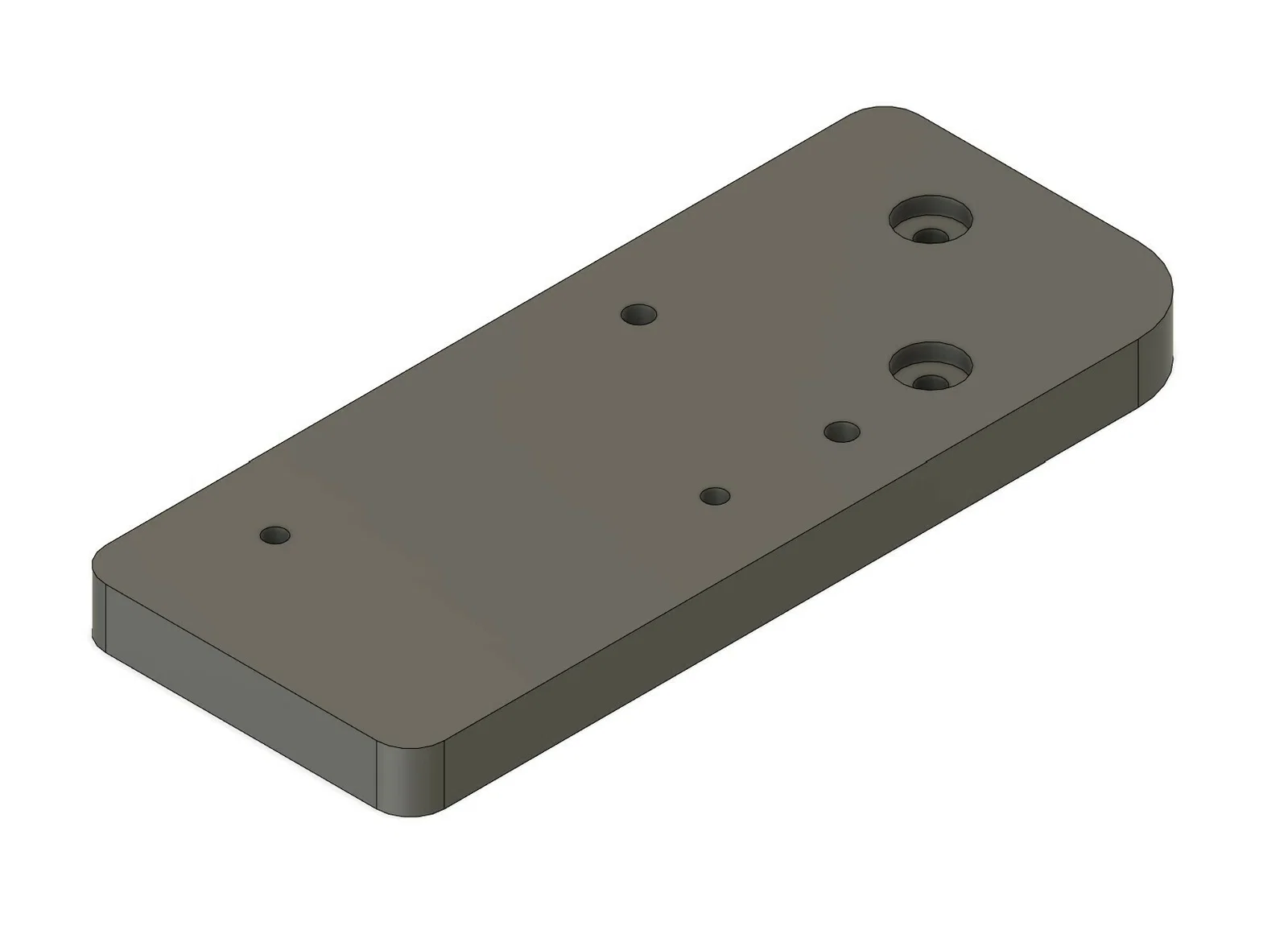

Tháo hai con ốc ở góc trên bên phải đang giữ phần hông máy in. Đặt đế vào vị trí đó và cố định bằng 2 con ốc M3x10. Khoảng cách giữa các lỗ là 15x15mm.

DÂY CÁP: Nếu bạn tháo đáy máy in ra, bạn sẽ thấy dây cảm biến rất dễ dàng. Dây này thực ra rất dài nhưng được cố định bằng dây rút. Bạn có thể kéo lên bao nhiêu tùy thích. Lỗ đi dây có sẵn của máy rất tiện! Bạn không cần phải tháo hẳn dây ra đâu, chỉ cần kéo nó ra ngoài là được.
