Núm vặn thay thế cho dao rọc giấy OLFA L-1

Thông tin nền

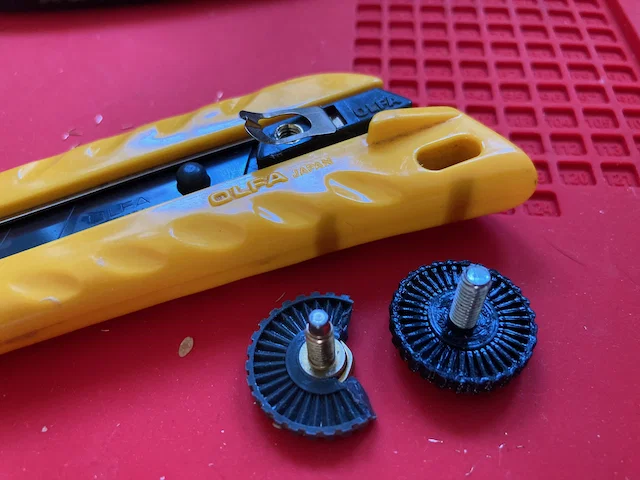

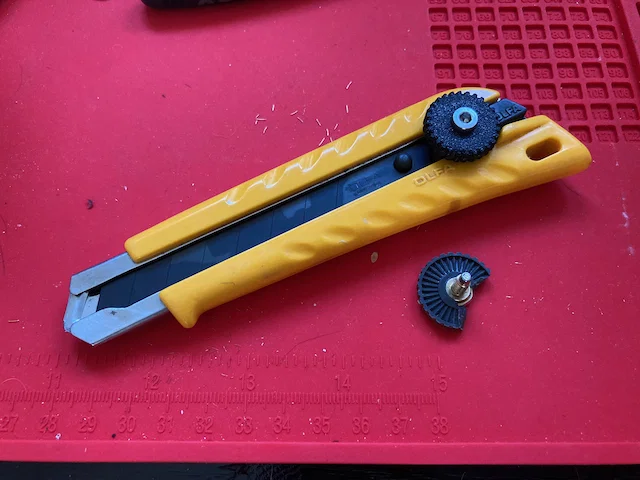

Như trong hình ảnh minh họa, núm vặn trên dao rọc giấy OLFA model L-1 của mình bị gãy. Thay vì bỏ đi, mình quyết định tự in linh kiện thay thế. Món đồ này thú vị hơn vẻ ngoài của nó, vì nó không chỉ giúp chỉnh độ sâu lưỡi dao mà còn có cảm giác khớp bánh cóc (ratcheting) khi xoay. Mình đã không nhận ra tính năng này cho đến khi phải tự thiết kế và in nó. Một chi tiết thiết kế thông minh khác của OLFA là cách họ nhúng con vít bằng đồng vào núm vặn, trông như thể nó được đúc sẵn tại chỗ! Để đơn giản hóa, mình chọn cách không nhúng con vít cũ vào núm in mới.

Mô tả

Núm vặn thay thế này có cùng kích thước với bản gốc nhưng được thiết kế để lắp vít M4 x 8mm đầu chìm (socket head cap screw). Bạn cần giữ lại cơ cấu bánh cóc bằng thép của dao cũ. Phần khó nhất là tái tạo các rãnh/khía ở mặt dưới núm vặn, vì cấu trúc hình tam giác, độ vát và mật độ của các rãnh này quyết định độ nhạy và lực căng của cơ cấu bánh cóc. Đây là kết quả mình làm được:

Có thể bạn không thấy rõ trong bản vẽ, nhưng hãy lưu ý rằng các rãnh/khía hình tam giác được thiết kế với một bề mặt phẳng 0.2mm ở đỉnh thay vì nhọn hoàn toàn. Nếu không có phần phẳng này, các chi tiết nhỏ hơn đường kính đầu in (nozzle) sẽ bị mất khi in. Hãy kiểm tra kỹ trong Prusa Slicer để đảm bảo chi tiết này có thể in ra được nhé!

Cài đặt in

Bạn cần đầu in nhỏ, loại 0.2mm để in các khía ở mặt dưới núm vặn. Có lẽ không cần nói thêm, nhưng tốt nhất nên để núm vặn úp ngược khi in. Phần mềm cắt lớp sẽ tạo hỗ trợ (support) cho lỗ bắt vít ở mặt trên.
