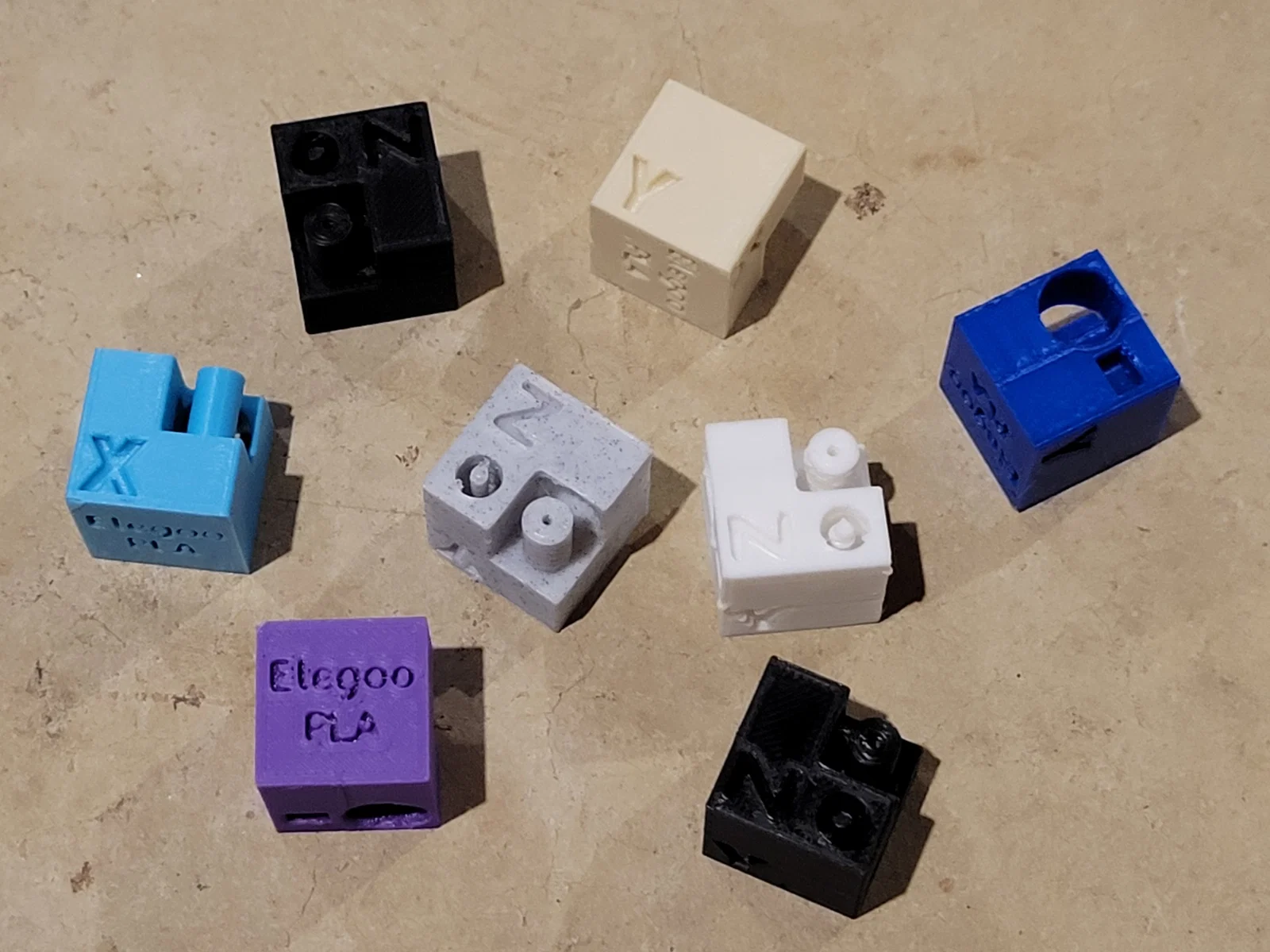

Khối Lập Phương Kiểm Tra Filament Có Nhãn (Labeled Filament Test Cube)

Đây là một mô hình 3D dựa trên mẫu filament test cube của sch00f. Nó được thiết kế để vừa hiệu chuẩn máy in, vừa giúp bạn hiểu rõ cách hoạt động của loại filament trong nhiều tình huống khác nhau.

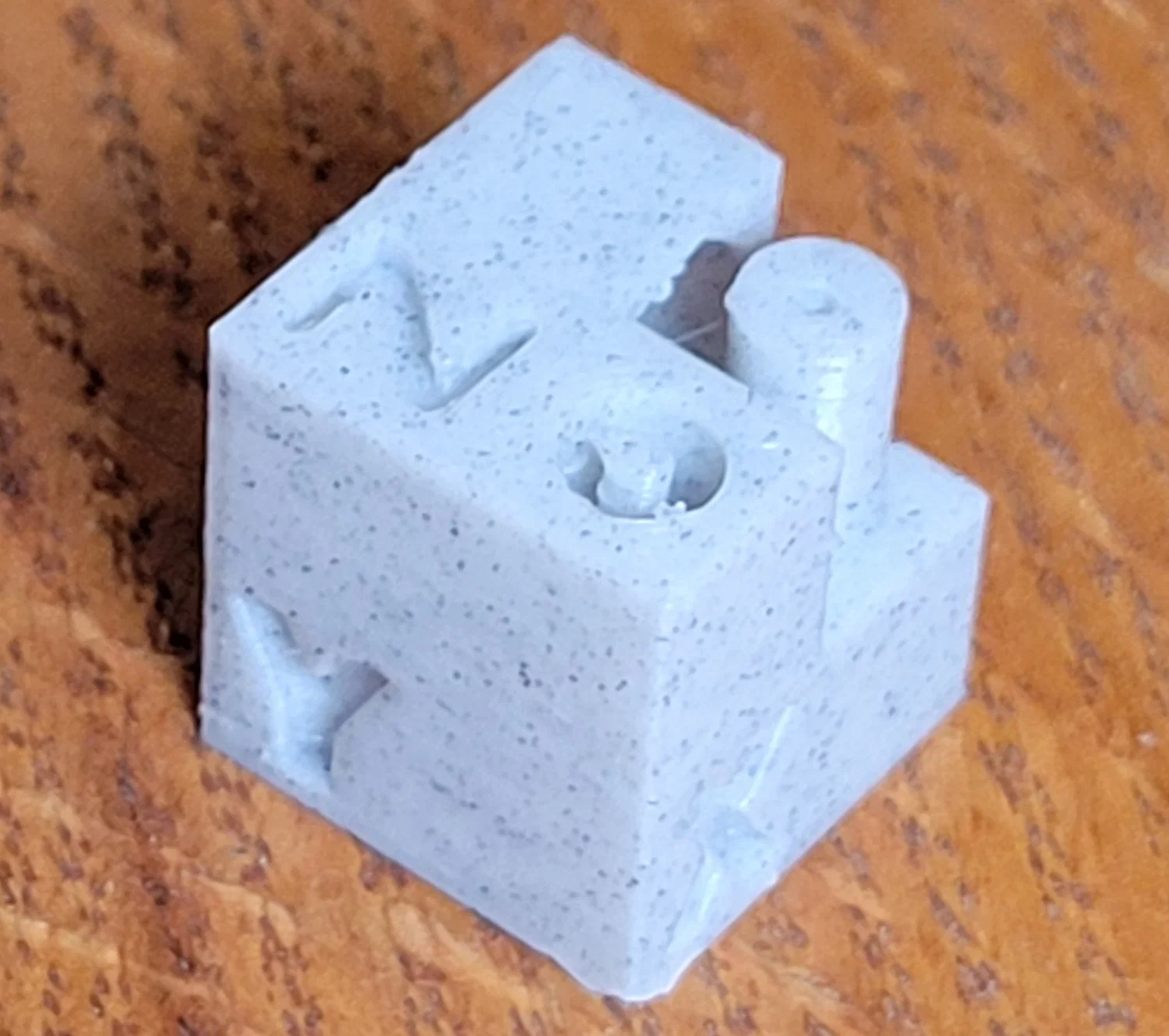

Các đặc điểm của khối cube bao gồm:

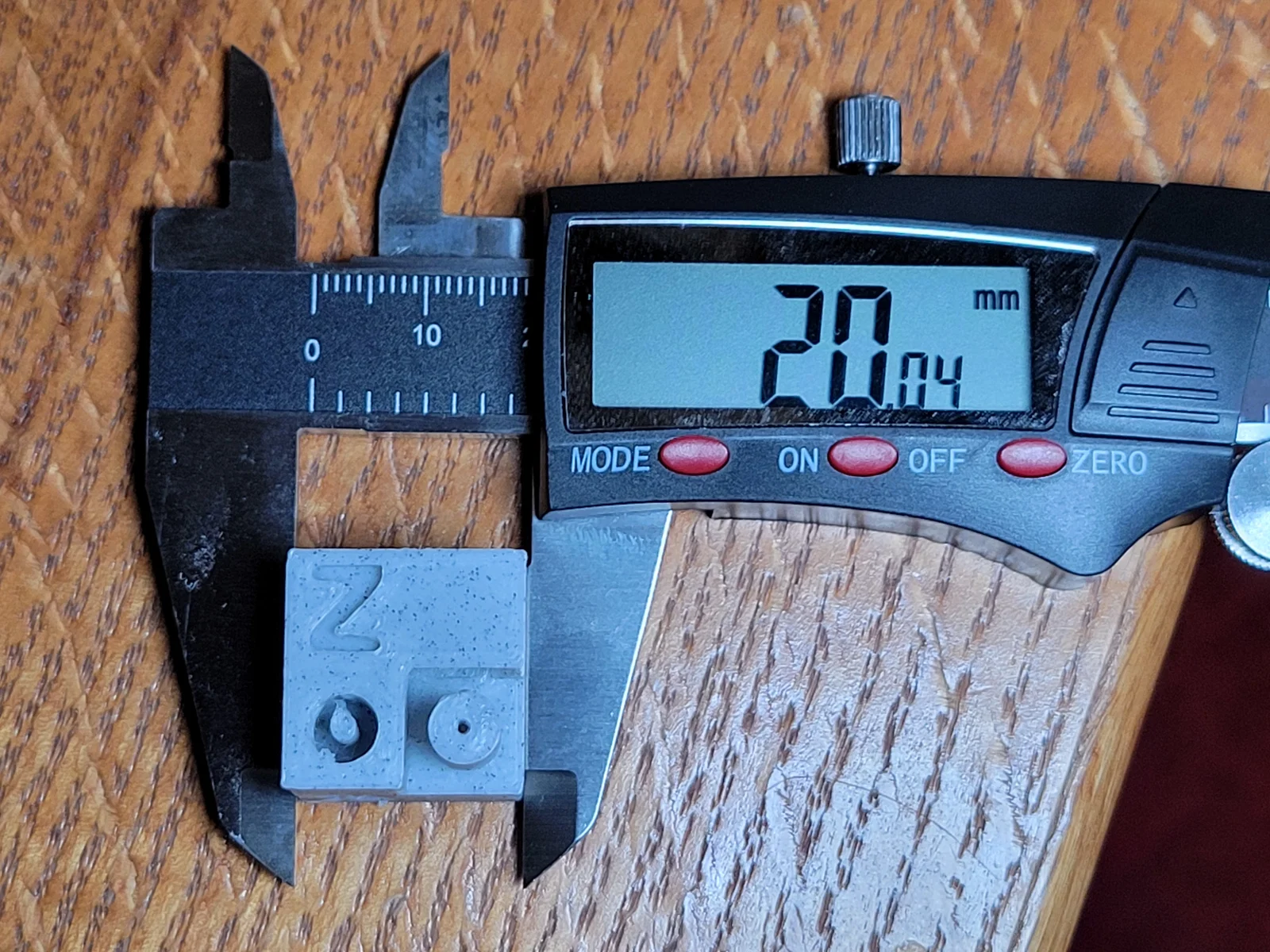

• Mỗi cạnh dài 20 mm
• Các mặt được đánh dấu theo đúng trục tọa độ
• Lỗ tròn ở phía sau có đường kính 10 mm; dùng để kiểm tra khả năng in overhang
• Lỗ chữ nhật ở phía sau rộng 5 mm và cao 4 mm; dùng để kiểm tra khả năng bridging
• Trụ đứng có đường kính 6 mm, với một lỗ 2 mm ở giữa
• Lỗ đứng có đường kính 6 mm, với một cột 2 mm ở giữa

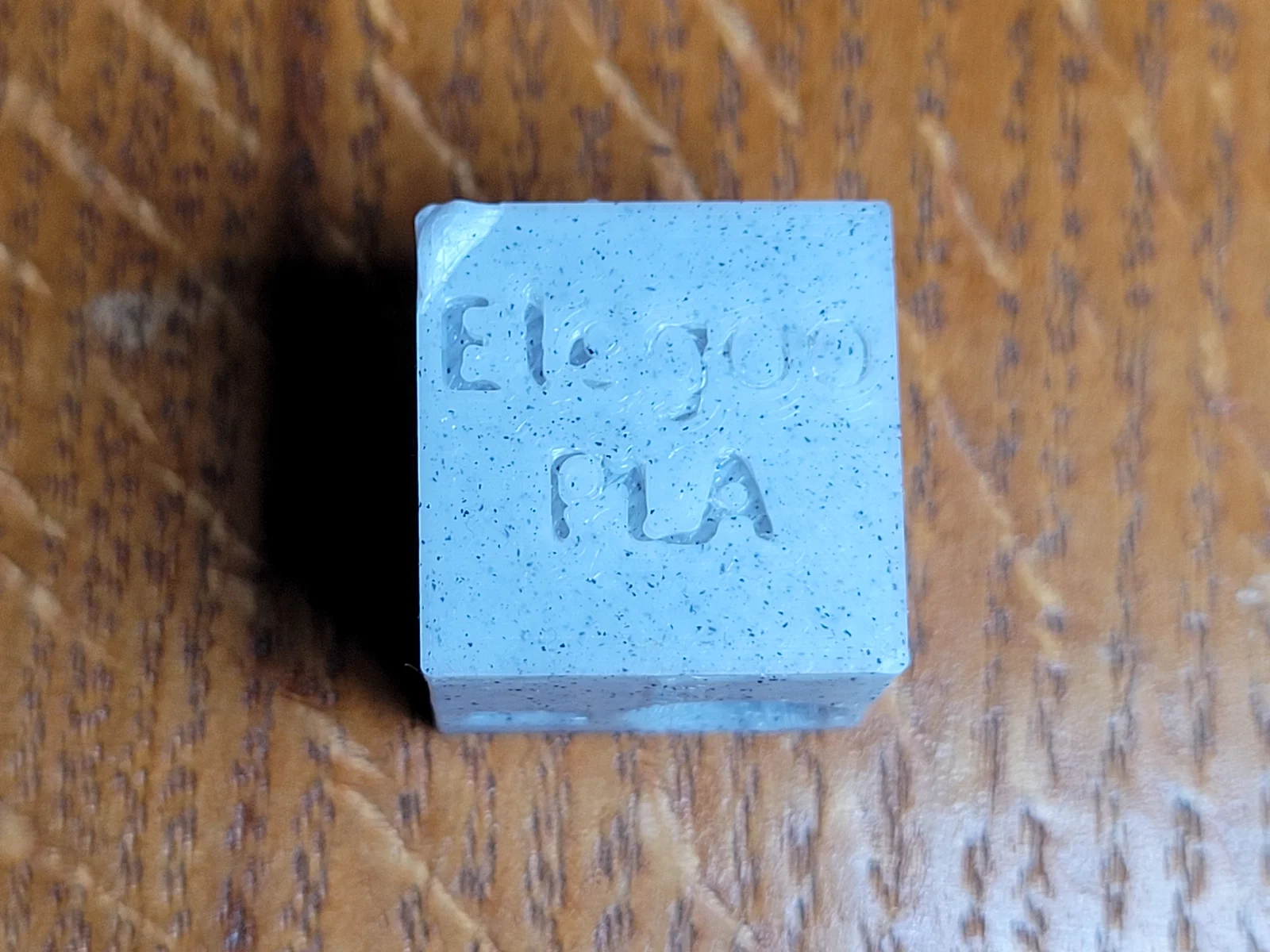

• Tên loại filament và thương hiệu được khắc chìm vào đáy của khối (đây là điểm cải tiến chính so với mô hình gốc của sch00f)
• Toàn bộ mô hình được viết bằng tham số trong OpenSCAD, chủ yếu để dễ dàng thêm thông tin filament, nhưng cũng giúp bạn tùy chỉnh kích thước nhanh chóng.

Có một vài file STL mẫu được đính kèm ở đây, nhưng mô hình này thực sự hiệu quả nhất khi sử dụng trực tiếp với OpenSCAD. Nếu bạn chỉ cần một khối cube không có nhãn, bạn có thể dùng file của sch00f.

Để có kết quả tốt nhất, bạn nên dùng phiên bản development release của OpenSCAD và bật tính năng textmetrics() trong menu preferences. Dù vẫn hoạt động bình thường nếu không bật, nhưng bạn có thể cần phải chỉnh lại kích thước font chữ thủ công cho phần text ở mặt đáy.

File mặc định sẽ sử dụng một số font chữ ưu tiên của tôi, nhưng nó sẽ tự chuyển về font Liberation Sans tích hợp sẵn trong OpenSCAD nếu máy bạn không có các font đó.

Bạn có thể tùy chỉnh mô hình tại https://seasick.github.io/openscad-web-gui/?https://codeberg.org/asciipip/filament-test-cube/raw/branch/main/filament_test_cube.scad.

Kho lưu trữ mã nguồn nằm tại https://codeberg.org/asciipip/filament-test-cube .
