Hệ thống BiT FiT System cho CNC và đồ gá xưởng

CẬP NHẬT (7/12/2024): Tôi sử dụng các linh kiện này thường xuyên và chưa gặp vấn đề gì, nhưng người dùng Smitty đã chỉ ra rất đúng rằng độ bền khi in các kẹp (clamps) ở hướng mặc định là yếu nhất. Tôi đã bổ sung thêm hai phiên bản cho mỗi kích thước và tải lên các tệp Fusion 360 đã được chỉnh sửa:

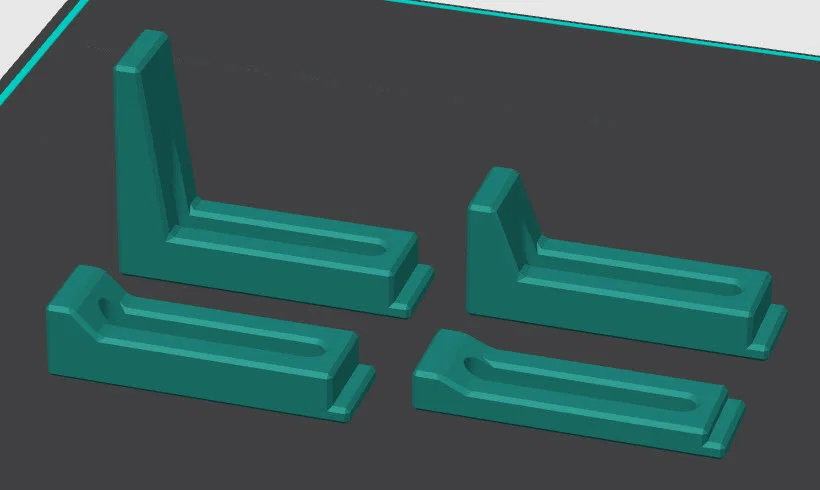

1. No Recess (Không có hốc): Loại bỏ phần hốc của khe, giúp kẹp có thể được in úp mặt trên xuống dưới.
2. Chamfered Recess (Hốc vát mép): Phiên bản này cũng được in úp mặt trên xuống dưới nhưng có thêm phần vát mép cho hốc. Phiên bản này cần các núm xoay (knobs) đã được cập nhật mà tôi đã đính kèm.

Thông tin nền: Đây là một hệ thống mã nguồn mở hoàn toàn miễn phí dành cho máy CNC và các đồ gá xưởng có tên là "BiT FiT System" (kết hợp từ doanh nghiệp tiện gỗ của tôi là "Beauty in Trees", lấy cảm hứng từ hệ thống MatchFit và ý tưởng rằng tôi hy vọng bạn sẽ tùy chỉnh và "FiT" - lắp ghép nó cho phù hợp với nhu cầu riêng của mình).

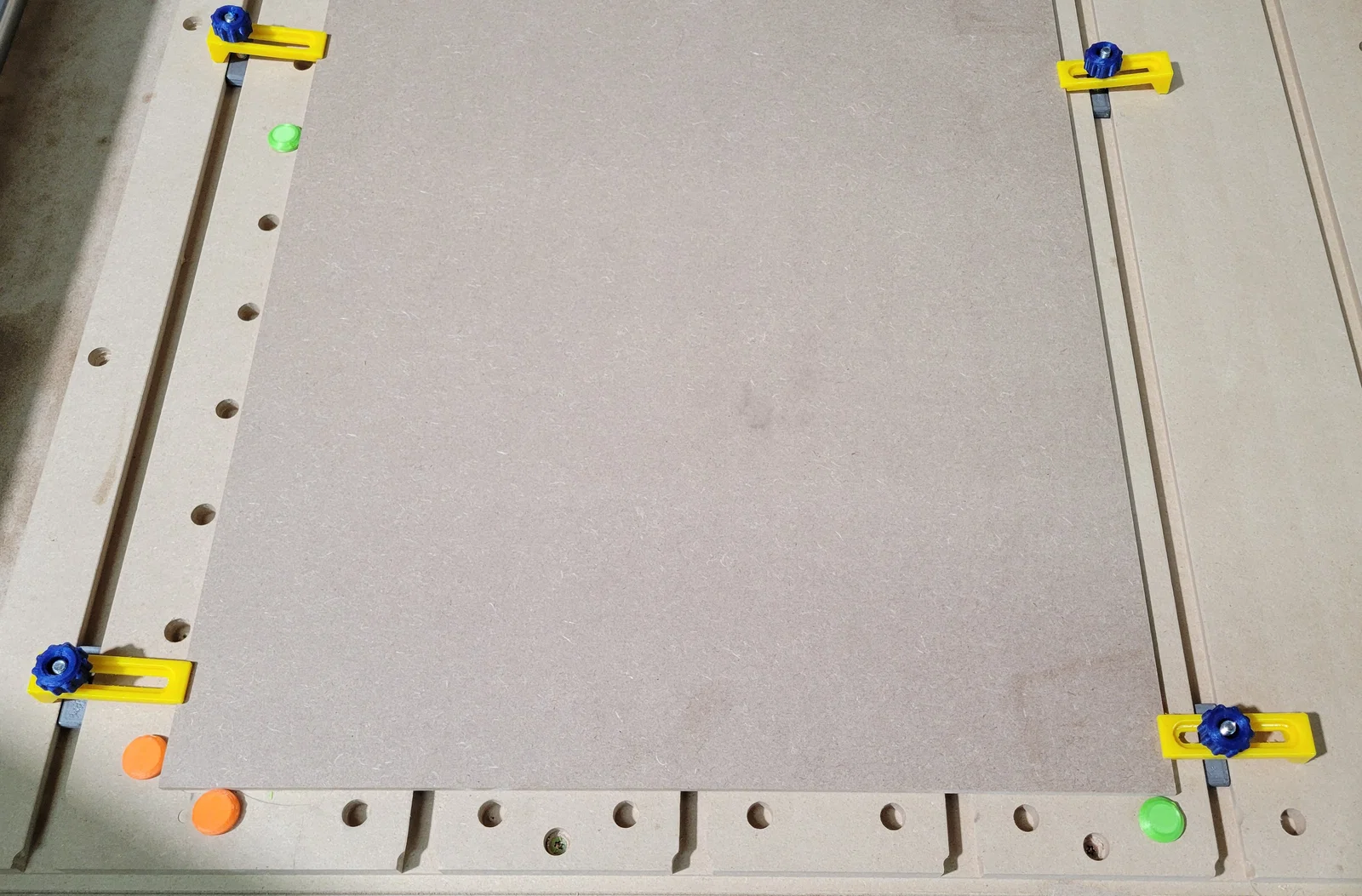

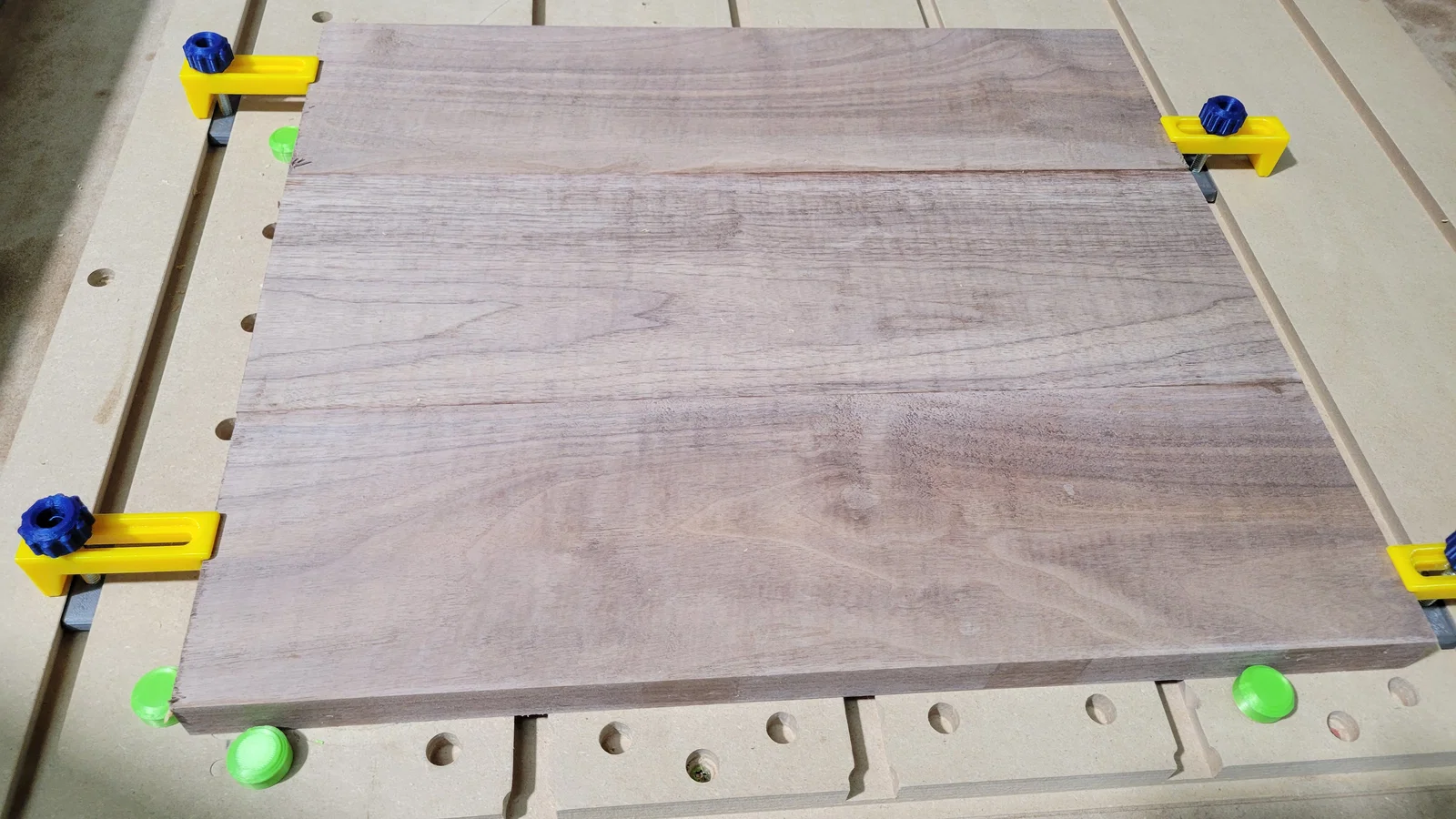

Hệ thống có thể được sử dụng với thanh ray T-track hoặc rãnh đuôi én (dovetail channels) tương tự như hệ thống MatchFit. Tuy nhiên, không giống như MatchFit, thiết kế này sử dụng các chốt (keys) lớn hơn, có thể chứa được ốc vít 1/4-20 và sẽ bền hơn khi bề mặt làm việc (spoilboard) cần phải phay lại nhiều lần.

Thiết kế này không có gì quá đột phá, nó được truyền cảm hứng từ hệ thống MatchFit, kẹp Essential Clamps của Carbide 3D và nhiều thiết kế khác mà tôi từng thấy qua nhiều năm. Tôi chỉ đơn giản muốn tạo ra một hệ thống tiêu chuẩn, đồng bộ, đáp ứng nhu cầu của mình nhưng đủ linh hoạt để người khác có thể mở rộng thêm.

Tôi đã đính kèm các tài liệu phác thảo thông số kỹ thuật cũng như tệp nguồn từ Fusion 360 và Vectric. Các tệp Fusion hoàn toàn có thể thay đổi tham số (parametric), và các tham số thường dùng nhất đã được đánh dấu là yêu thích. Nhiều tệp STL cũng được bao gồm cho những ai không quen dùng Fusion 360 và chỉ muốn in ngay.

Tất cả tệp Fusion 360 đều dùng đơn vị milimet trong khi tệp CAM dùng inch – xin lỗi nhé, nhưng tôi thường thiết kế 3D bằng milimet và phay bằng inch, tất cả đều tương thích tốt.

Tôi sẽ cập nhật dự án này khi có thêm phụ kiện và cho bất kỳ sửa chữa hoặc tinh chỉnh nào khác nếu phát sinh. Tôi khuyến khích bạn hãy tự do sáng tạo và "FiT" nó theo nhu cầu của riêng bạn!

Các thành phần: Hệ thống hiện bao gồm các phần sau và tệp PDF đi kèm chứa chi tiết thông số cho từng linh kiện:

• Spoilboard với lỗ chặn (dog holes) và rãnh (dạng đuôi én hoặc rãnh vuông cho T-track)

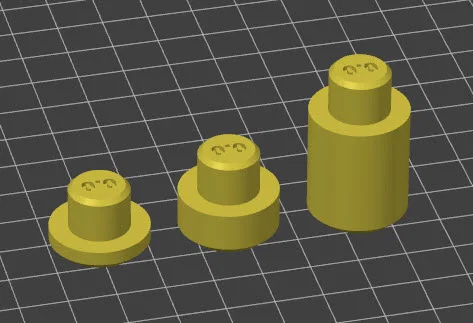

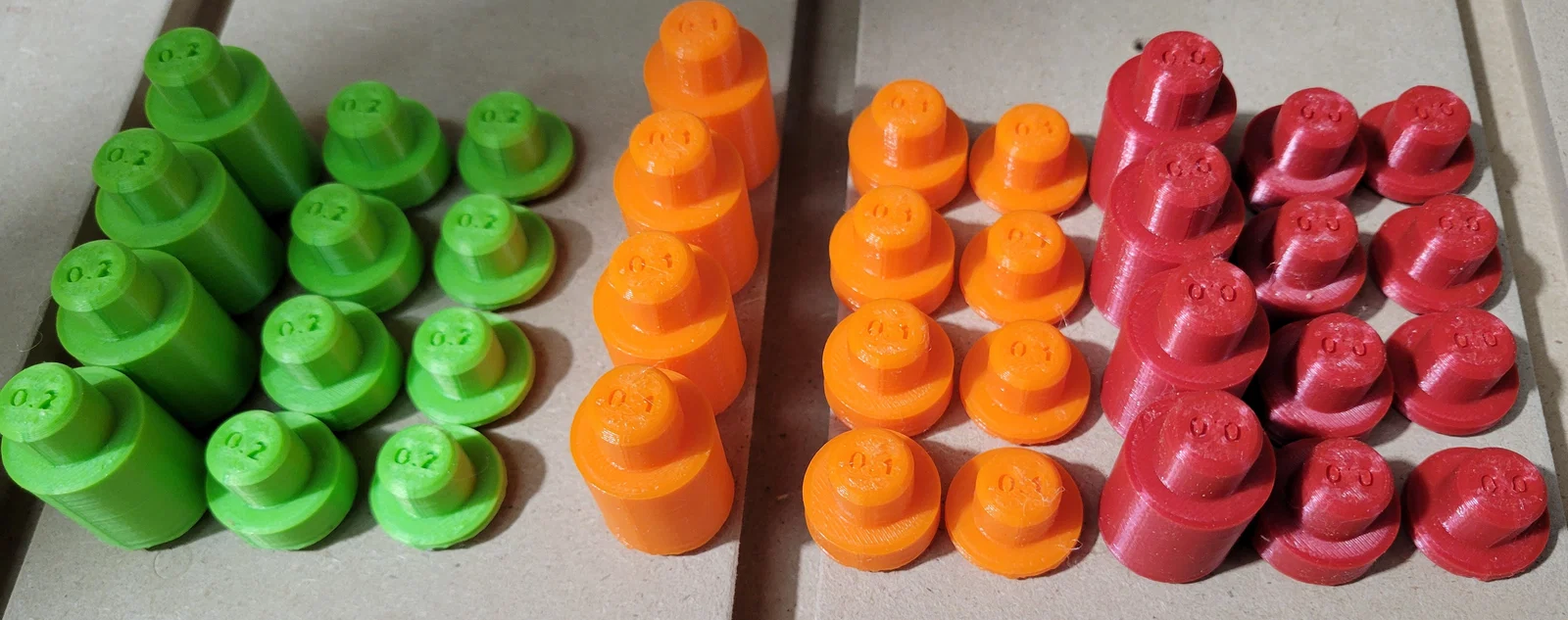

• Bench Dogs để định vị phôi

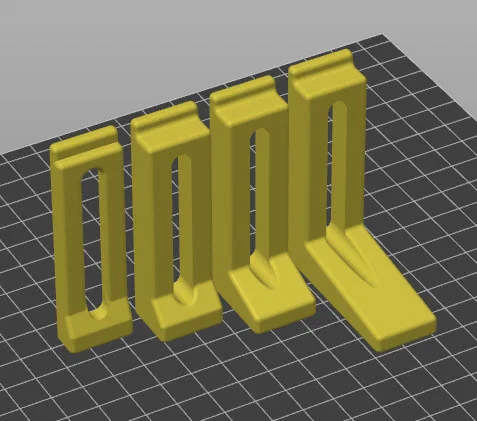

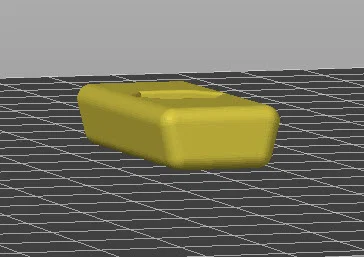

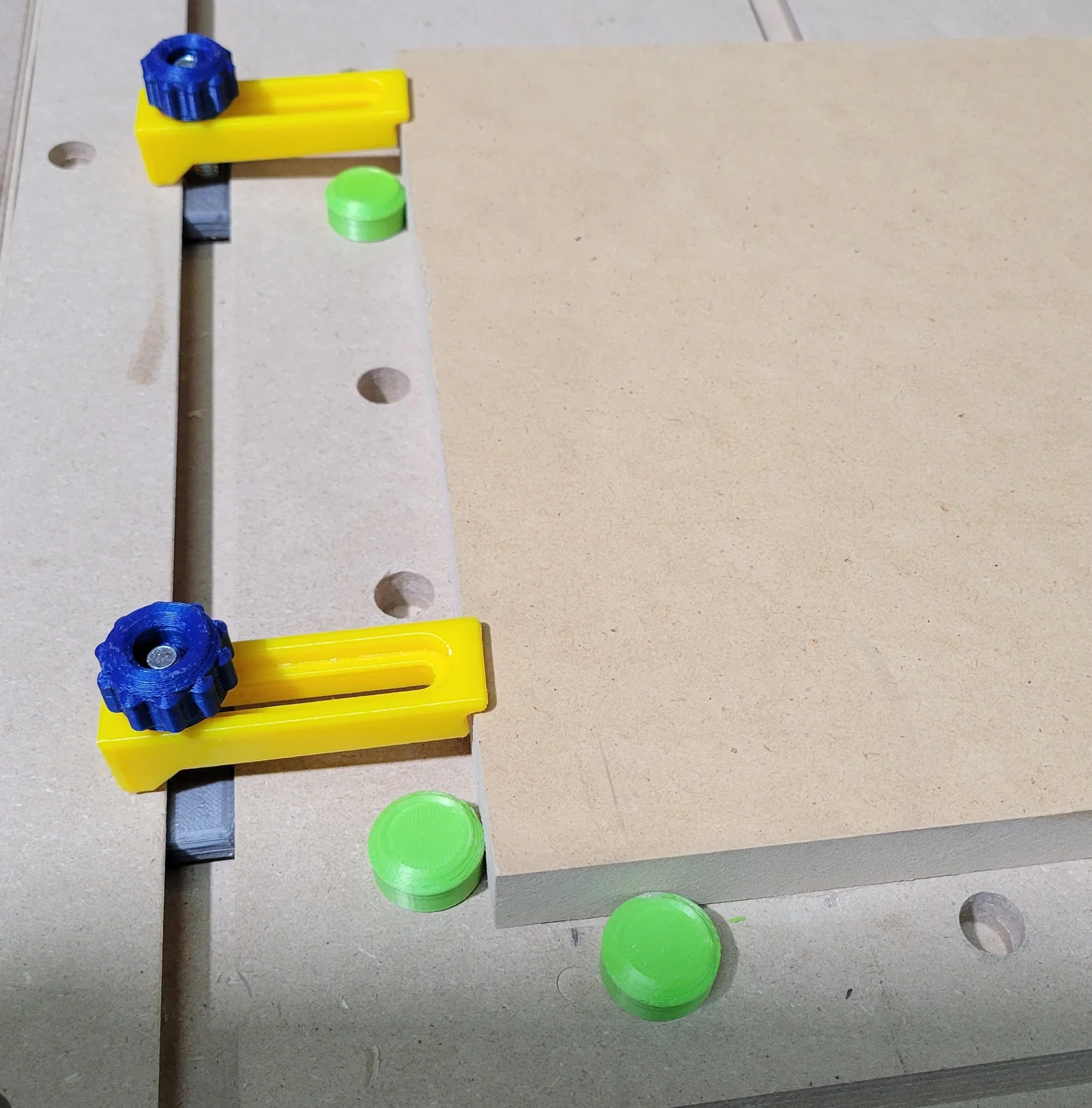

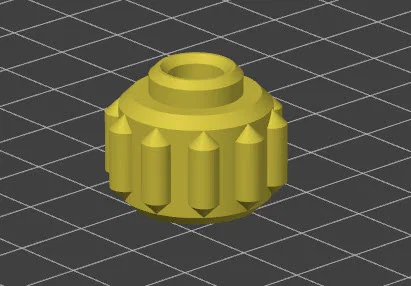

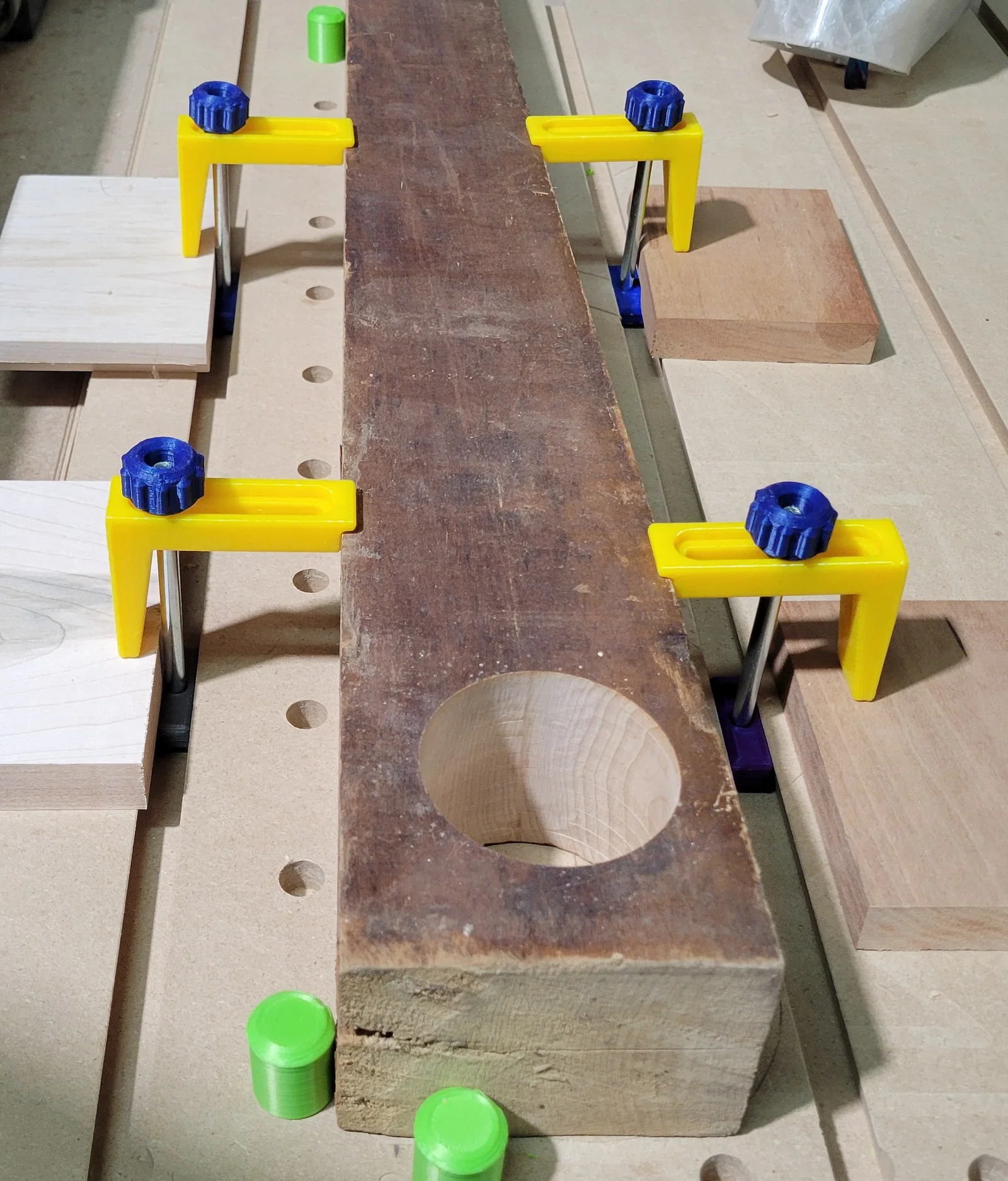

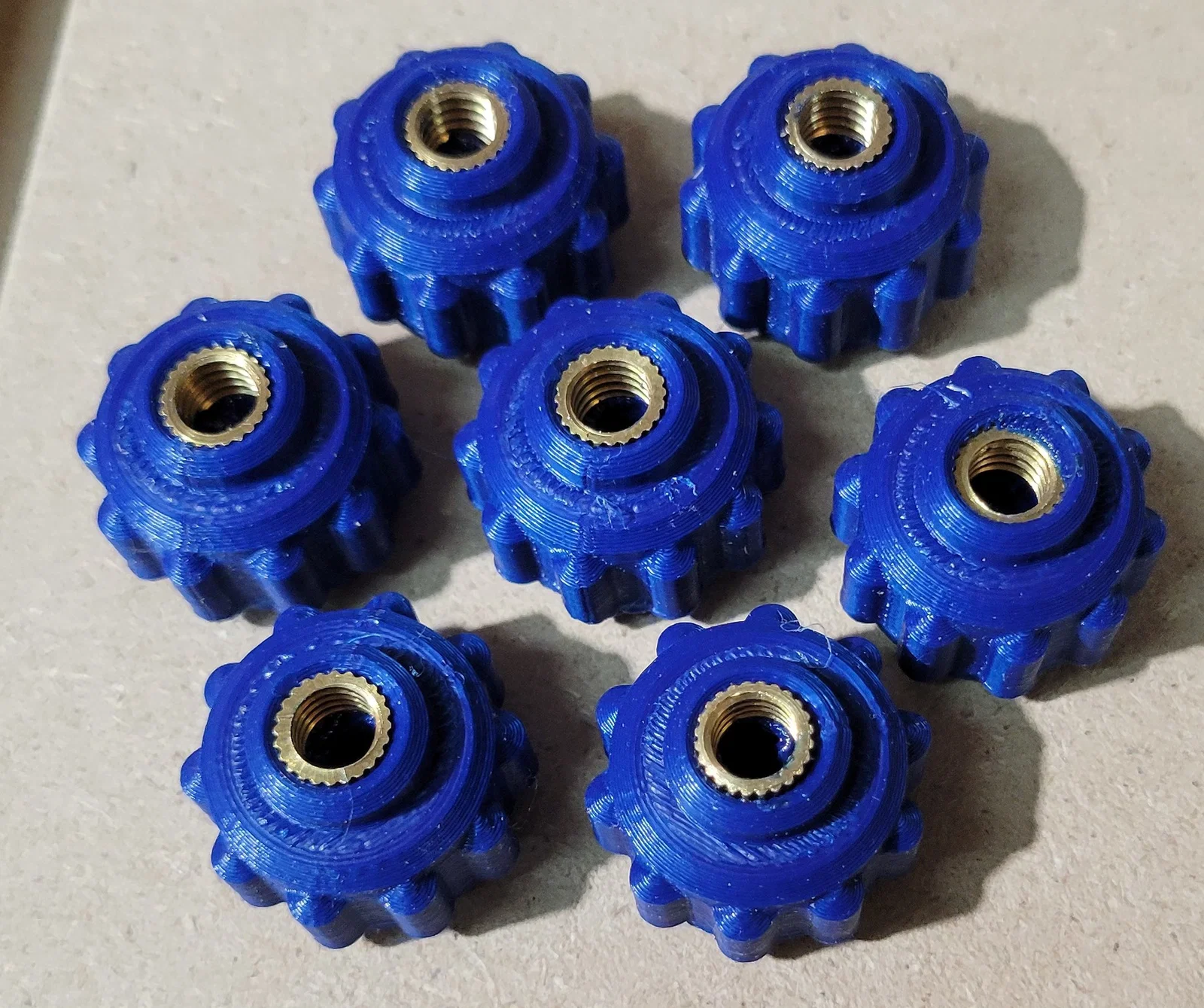

• Keys, Clamps và Knobs để cố định phôi

Chi tiết in: Tôi thường in các linh kiện bằng đầu phun 0.4mm với độ cao lớp 0.2mm hoặc đầu phun 0.6mm với độ cao lớp 0.32mm. Hiện tại không cần dùng hỗ trợ (supports) cho bất kỳ linh kiện nào. Các lưu ý cụ thể khác cho từng thành phần đã được ghi trong tài liệu đi kèm.
