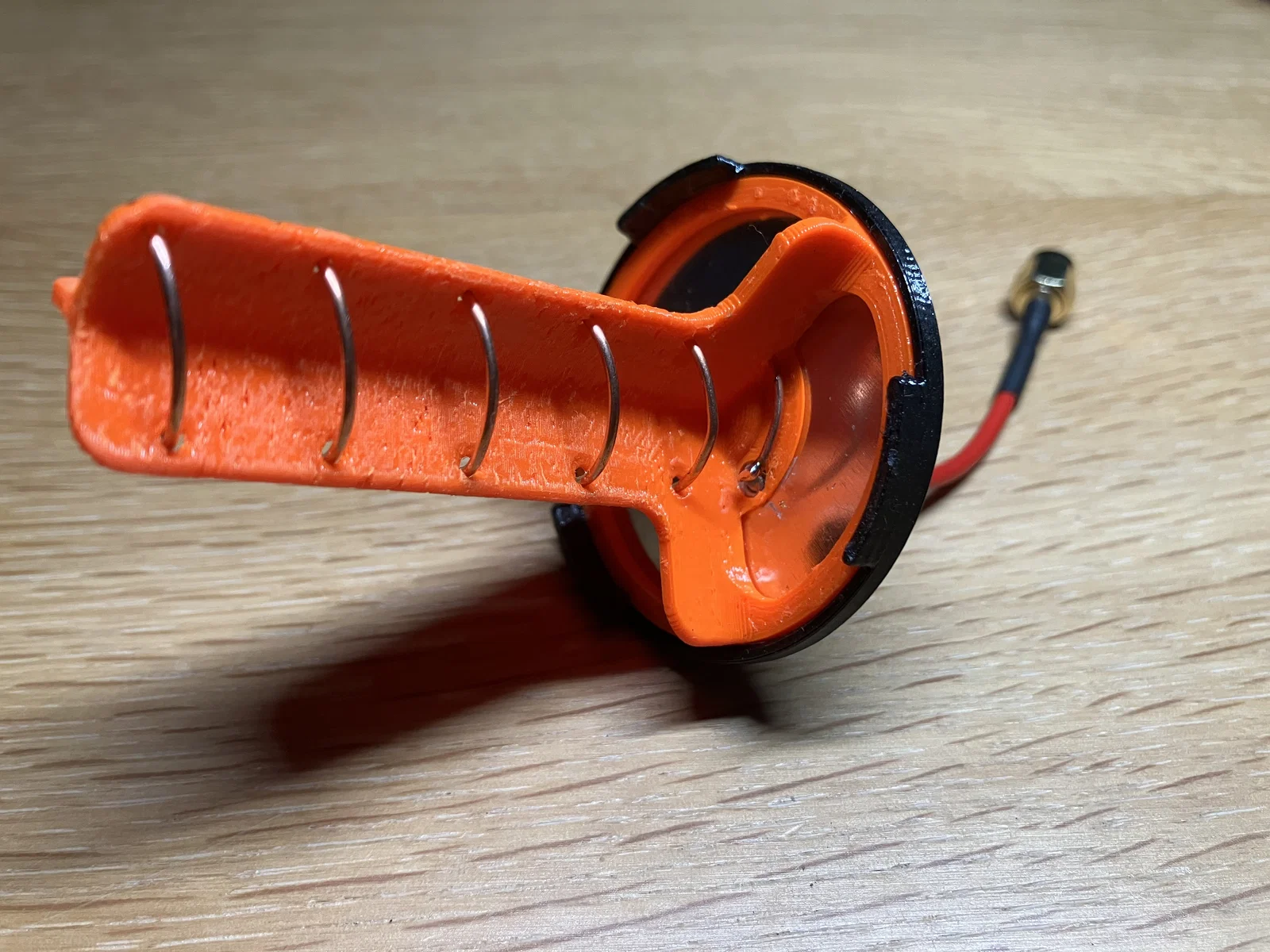

Anten định hướng Helical FPV 5.8 GHz (Tự in 3D)

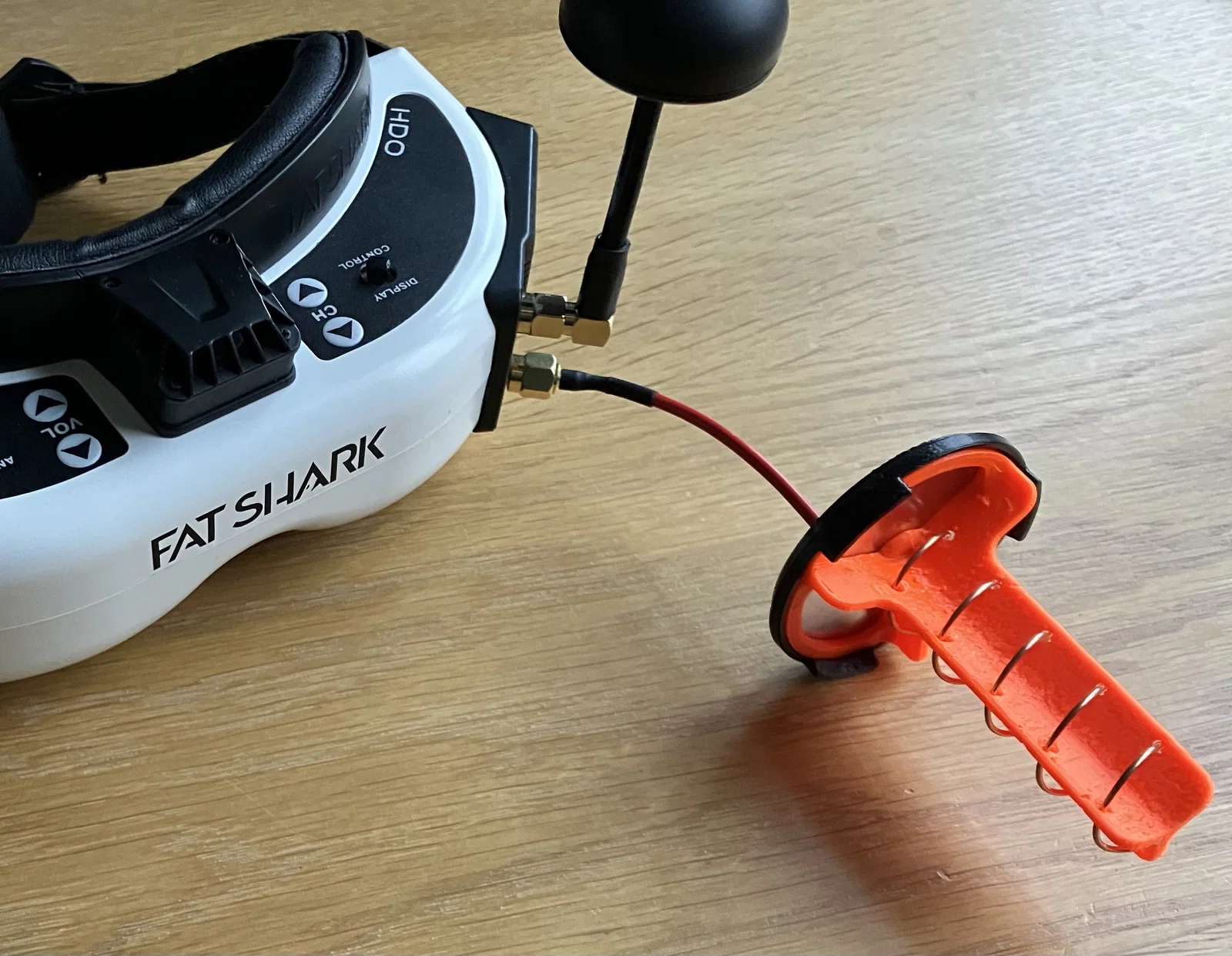

Mẫu anten định hướng dạng xoắn ốc (helical) 5 vòng và 6 vòng dành cho máy thu tín hiệu FPV 5.8GHz (ví dụ như kính FPV) được thiết kế để bạn có thể tự in 3D.

Điểm đặc biệt:

• Phiên bản này có giá đỡ cuộn dây 3 chân thay vì 4 chân như các mẫu cũ.
• Giá đỡ cuộn dây in nguyên khối, không cần vật liệu hỗ trợ (support).
• Tận dụng được mọi loại tấm kim loại mỏng làm tấm phản xạ (không nhất thiết phải là bo mạch đồng PCB, bạn có thể tận dụng đồ phế liệu).
• Khuôn quấn dây có phần phẳng giúp bạn uốn dây kim loại dễ dàng theo đúng hình dạng yêu cầu.
• Anten mặc định là phân cực phải (RHCP). Nếu bạn cần phân cực trái (LHCP), hãy lật ngược (mirror) file STL trong phần mềm slicer trước khi in (xem chi tiết bên dưới).

Vật liệu bổ sung cần có:

• Dây đồng đường kính ⌀ ~1mm.
• Một tấm kim loại phẳng, mỏng (~0.2mm) làm đế phản xạ (tôi đã dùng vỏ lon cà phê) có thể hàn được.
• Cáp & giắc cắm: Cáp đồng trục (ví dụ RG405) + giắc nối (ví dụ SMA), hoặc tận dụng cáp và giắc từ anten cũ hỏng.
• (Tùy chọn) Ống co nhiệt.
• (Tùy chọn) Keo nến hoặc keo Epoxy.

Dụng cụ cần thiết:

• Máy in 3D.
• Mỏ hàn và thiếc hàn.
• Kìm / kìm cắt dây.
• Mũi khoan có đường kính tương ứng với cáp đồng trục của bạn.
• Dụng cụ cắt kim loại (máy mài cầm tay hoặc kéo cắt kim loại).

Hướng dẫn:

In ấn:

Không cần dùng support cho bất kỳ linh kiện nào.

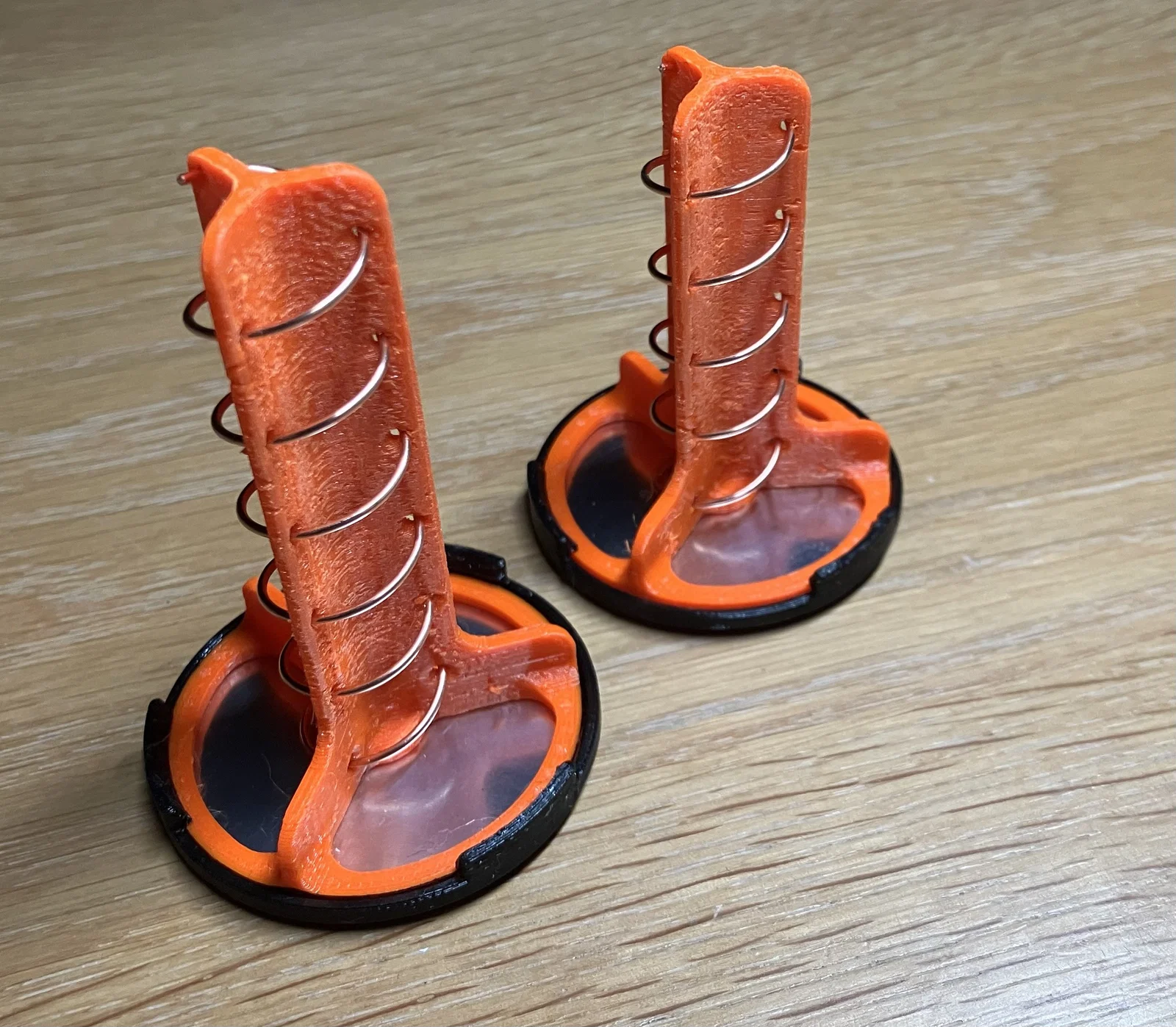

Chọn bản 5 vòng hoặc 6 vòng. Bản 6 vòng có độ khuếch đại (gain) cao hơn nhưng góc sóng hẹp hơn. Lưu ý: in giá đỡ cuộn dây với độ dày lớp in 0.2mm, ít nhất là cho 2 lớp đầu tiên. Ngoài ra, in thêm phần Reflector Support và Coil Former.

Tôi đã dùng nhựa Prusament PETG; PLA hoặc ABS đều được. Lưu ý PLA không phù hợp nếu bạn dùng trong điều kiện nắng nóng hoặc tiếp xúc nhiều với tia UV.

Phân cực (LHCP và RHCP):

Các file tải xuống được thiết lập chuẩn cho phân cực RHCP. Nếu muốn đổi sang LHCP, hãy lật ngược (mirror) giá đỡ và khuôn quấn theo trục X HOẶC Y trong phần mềm slicer.

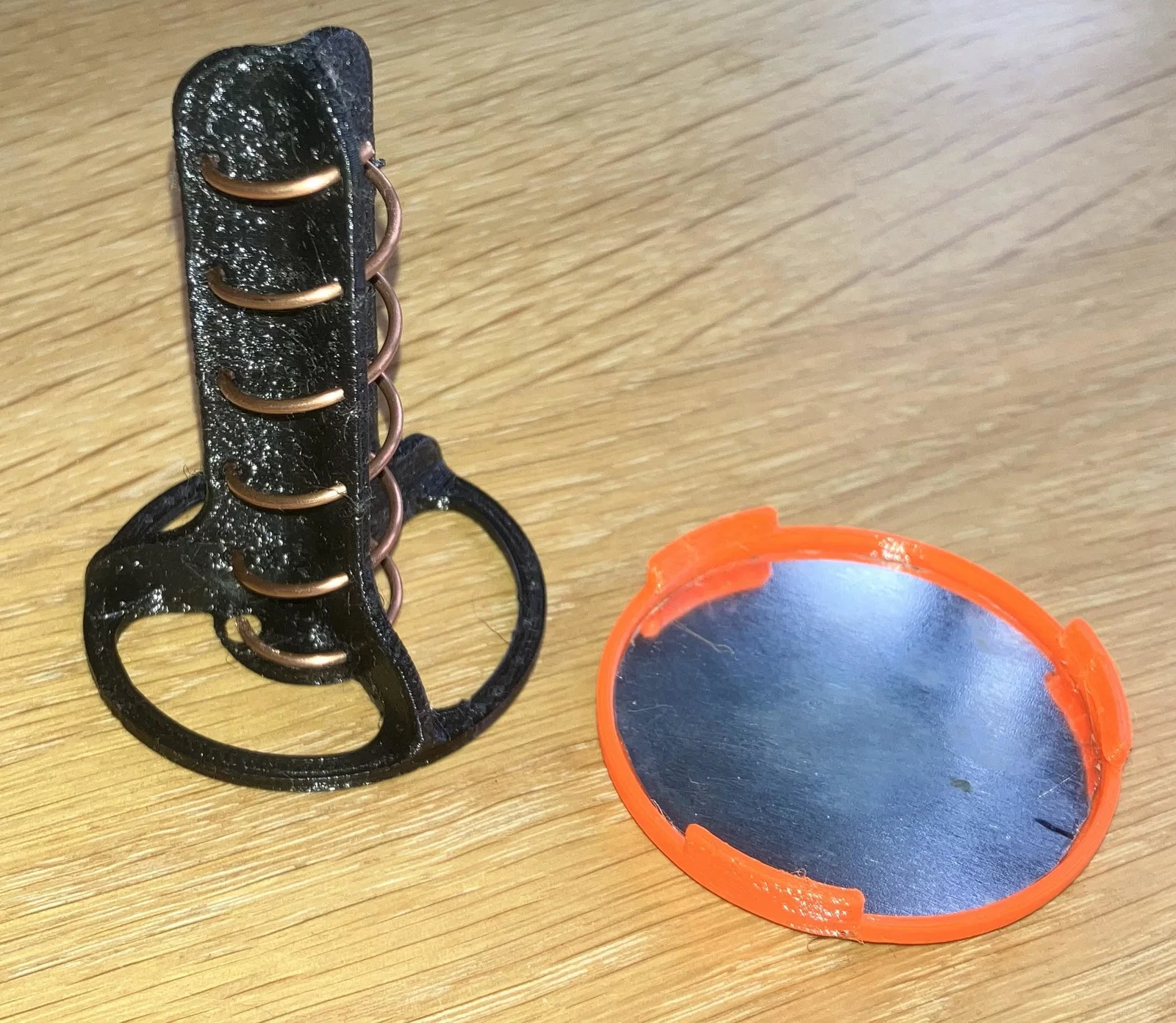

Tấm phản xạ:

Tìm một mảnh kim loại phẳng, mỏng. Kiểm tra xem có hàn được lên đó không (cần chà nhám lớp phủ bề mặt nếu cần). Cắt hình tròn dựa trên khuôn mẫu của giá đỡ cuộn dây. Tấm phản xạ cần phải giữ độ phẳng sau khi cắt.

Lắp ráp:

Dùng dây đồng 1mm (đã thử 1.2mm nhưng 1mm là tốt nhất). Kéo thẳng dây bằng kìm trước khi uốn.

Quấn dây trên khuôn in (Coil Former). Bắt đầu từ phía có lỗ, quấn theo phần mặt phẳng. Khi xong, cắt dây và lấy ra khỏi khuôn.

Cắt cáp đồng trục, lõi đồng bên trong cần nhô ra vài milimet ở cả hai đầu. Khoan một lỗ trên tấm phản xạ khớp với đường kính cáp tại vị trí đã đánh dấu.

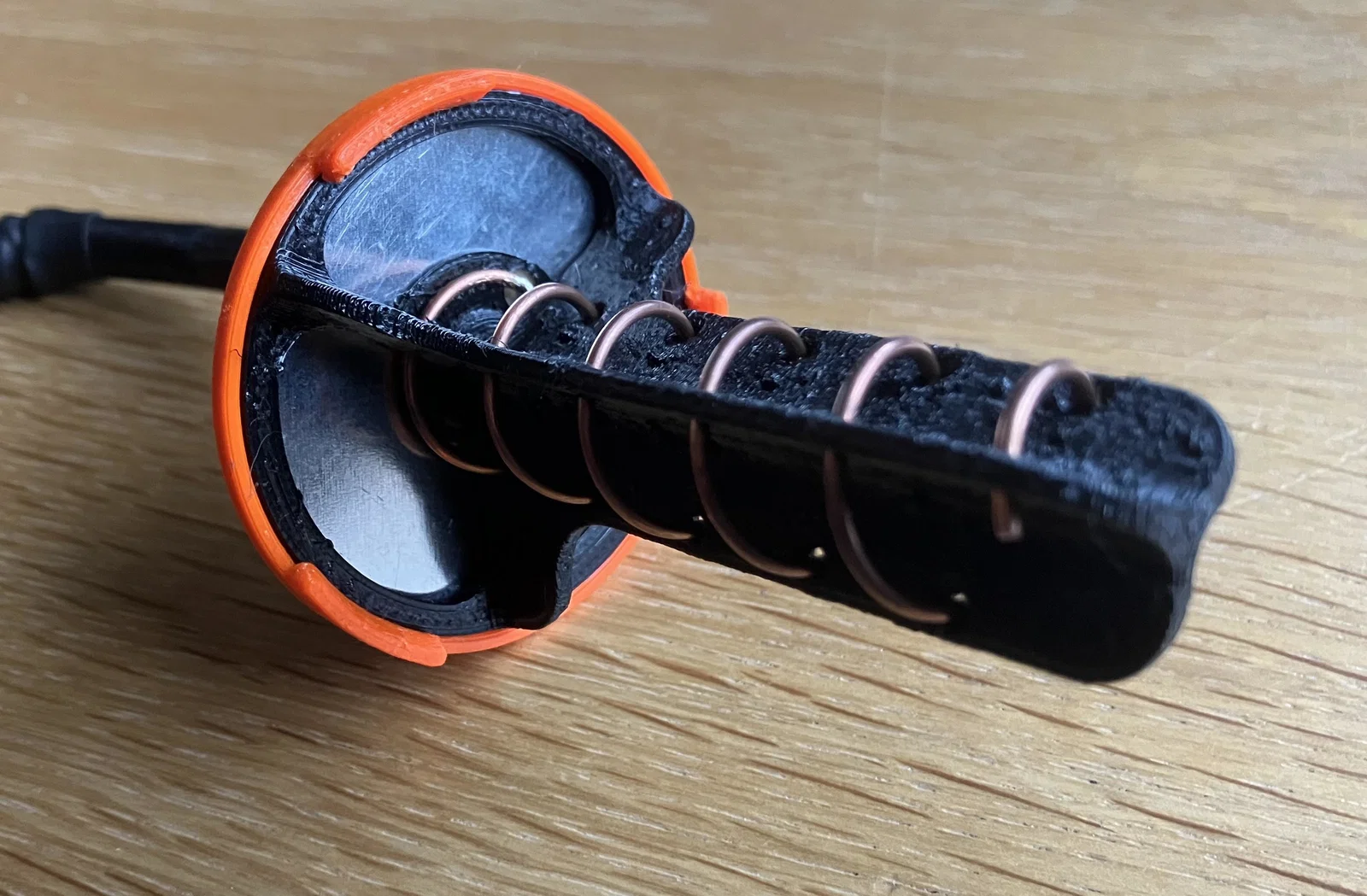

Luồn cuộn dây vào giá đỡ. Phần cuối của cuộn dây phải song song với tấm phản xạ ít nhất 1/3 vòng cuối cùng và đi vào đúng tâm lỗ 4mm.

Hàn:

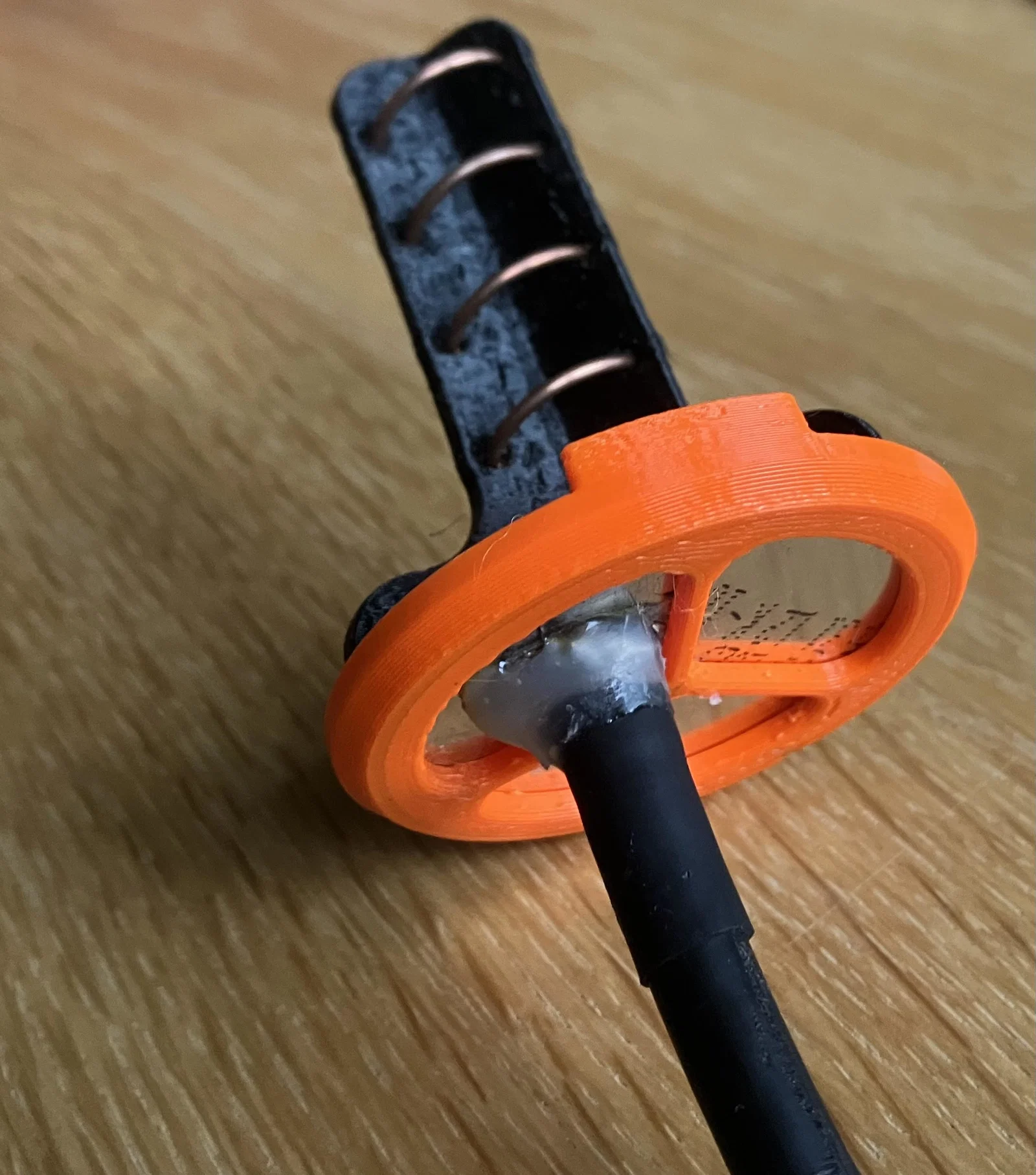

Hàn lớp vỏ bọc kim loại của cáp đồng trục vào tấm phản xạ (ưu tiên mặt sau). Lõi đồng bên trong hàn vào đầu dây cuộn anten. Đầu còn lại của cáp hàn với giắc nối (ví dụ SMA).

Hoàn thiện:

Gắn giá đỡ phản xạ vào giá đỡ cuộn dây. Dùng keo nến hoặc Epoxy để cố định chắc chắn cáp. Hãy thả tim hoặc bình luận trên printables.com nếu bạn thấy hữu ích nhé!
