Voron Switchwire cho Ender 3 Max và CR10 - Trao đổi thông tin

Cập nhật tháng 12 năm 2024

• Mình sẽ khởi động lại dự án này vào năm 2025 và sẽ cung cấp đầy đủ danh sách linh kiện (BOM) và danh sách file in! Năm 2024 thật sự rất bận rộn và mình không có đủ không gian hay thời gian để thiết kế thêm bất cứ thứ gì cho dự án này ngoài một vài chi tiết nhỏ...
• Hãy chờ đón các bản cập nhật và thử nghiệm thú vị nhé, vì mình vừa đặt mua các linh kiện cần thiết để hoàn thiện dự án này!

Dự án vẫn đang trong giai đoạn phát triển và thử nghiệm nên các file chưa được đảm bảo, bạn hãy cân nhắc kỹ trước khi in nhé.

Đã một thời gian rồi và mình xin lỗi vì thiếu các bản cập nhật, do đây là dự án tự túc kinh phí nên mình khá bận và chưa đủ điều kiện để mua và thử nghiệm các phương án khác.

Hiện tại mình đang làm lại một vài thứ và tối ưu hóa chức năng, đồng thời bổ sung các chi tiết thẩm mỹ và hệ thống quản lý dây cáp trước khi tiến hành chạy thử toàn bộ hệ thống.

Bản remix từ file Github gốc dùng cho việc chuyển đổi Ender 3v2 và Pro sang hệ thống Switchwire, được tùy chỉnh lại cho Ender 3 Max và CR10.

Link file gốc tại: https://github.com/boubounokefalos/Ender_SW

Tiến độ đang dần được cải thiện, tụi mình đang phát triển một phương án trục Y khác để xử lý thiết kế bàn in 300x300 dày 5mm theo chuẩn V2.4.

Hiện tại chưa có file chính thức nào được phát hành vì tụi mình vẫn đang trong quá trình lắp ráp và in thử các linh kiện.

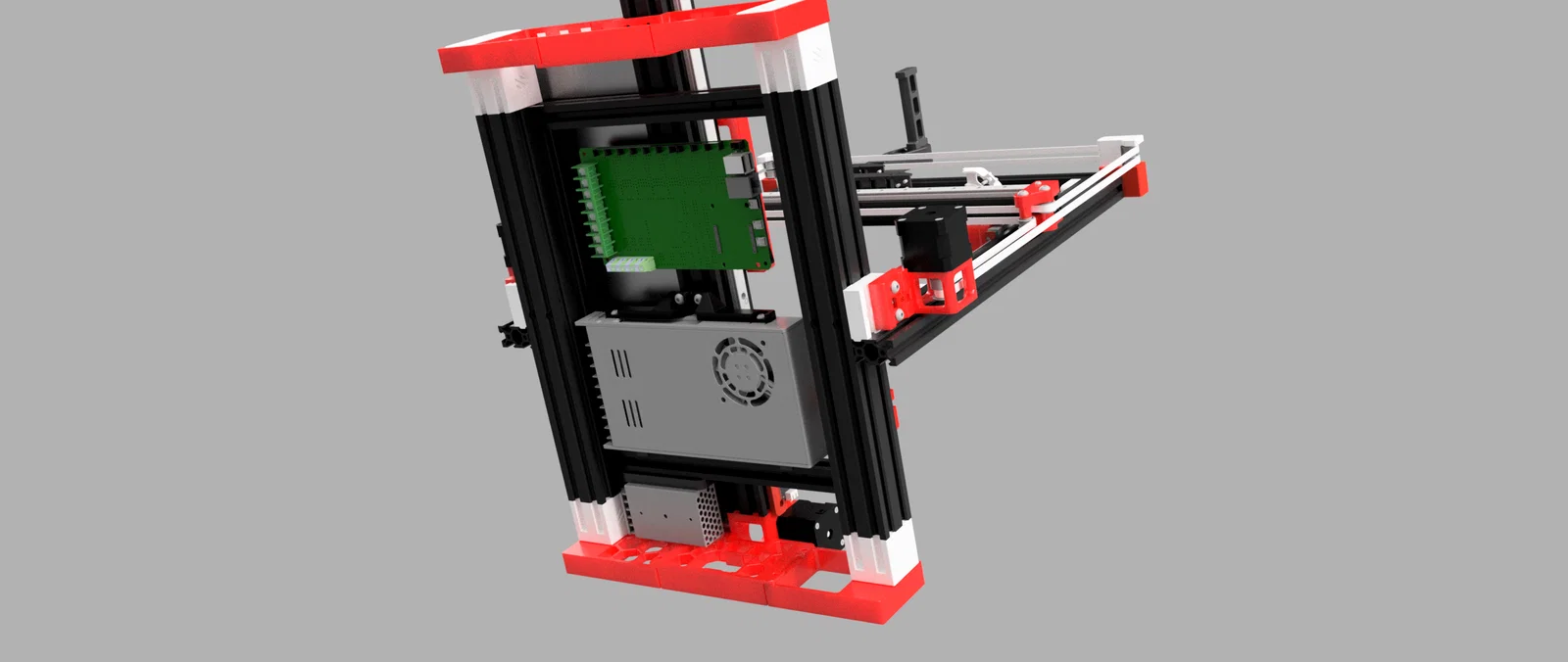

Tụi mình đã hoàn thành phần thiết kế ZX và hiện đang chuyển sang trục Y. Sau đó sẽ là phần khung ngoài, lưới tản nhiệt và khoang chứa linh kiện điện tử.

Cộng tác viên: XZ Mounts:

Nhật ký thay đổi:

17/12 -

• Đã thêm ngàm động cơ (Motor Mounts), trục X và Z giống hệt nhau nên việc nhân bản (mirror) sẽ giúp tiết kiệm không gian file.

5/5 -

• Đã thêm phần ốp chân (skirting) và các phụ kiện linh tinh để hoàn thiện các phần chính đã được kiểm tra và lắp ráp thành công.
• Đang thử nghiệm thêm cho các thanh ray và linh kiện mới nhận được để giúp hoàn tất thiết kế cuối cùng.

2/10:

• Đã thêm ngàm động cơ trục Y và bộ tăng đai cho cấu hình Dual Y (chưa được thử nghiệm thực tế nhưng đã khớp về lắp đặt và chức năng).

15/5/2024

• Tụi mình đã hủy bỏ ý tưởng trục Y ban đầu vì quá khó để sắp xếp động cơ và linh kiện điện tử bên trong cho một bản chuyển đổi truyền thống sử dụng khung máy cũ.

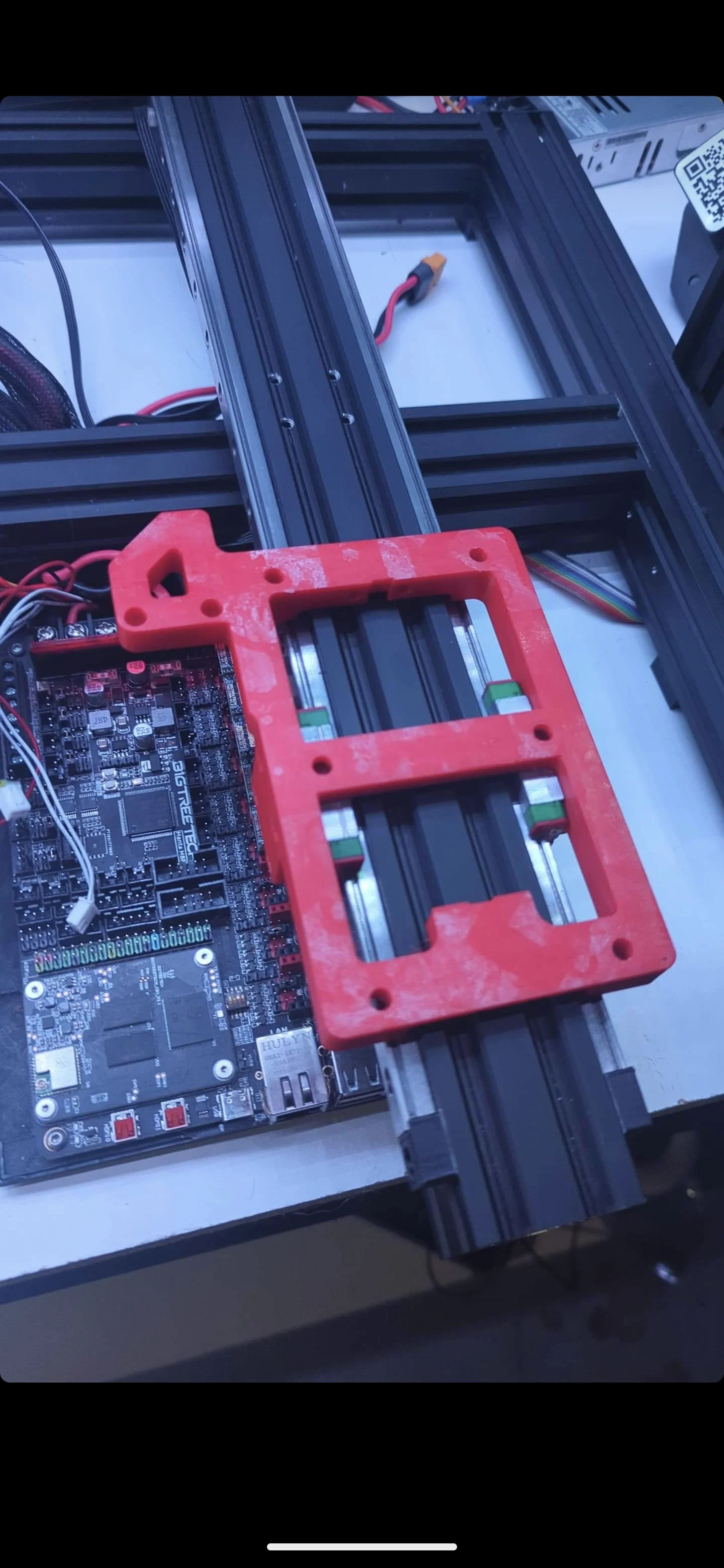

• Đã thêm ngàm cho mạch M8P (sử dụng thanh DIN hoặc in ngàm có sẵn của tụi mình) và mạch Octopus V1 (có thể gắn trực tiếp vào khung).
• Tối ưu hóa một vài chi tiết để cải thiện ngoại hình và hỗ trợ các linh kiện trong tương lai.
