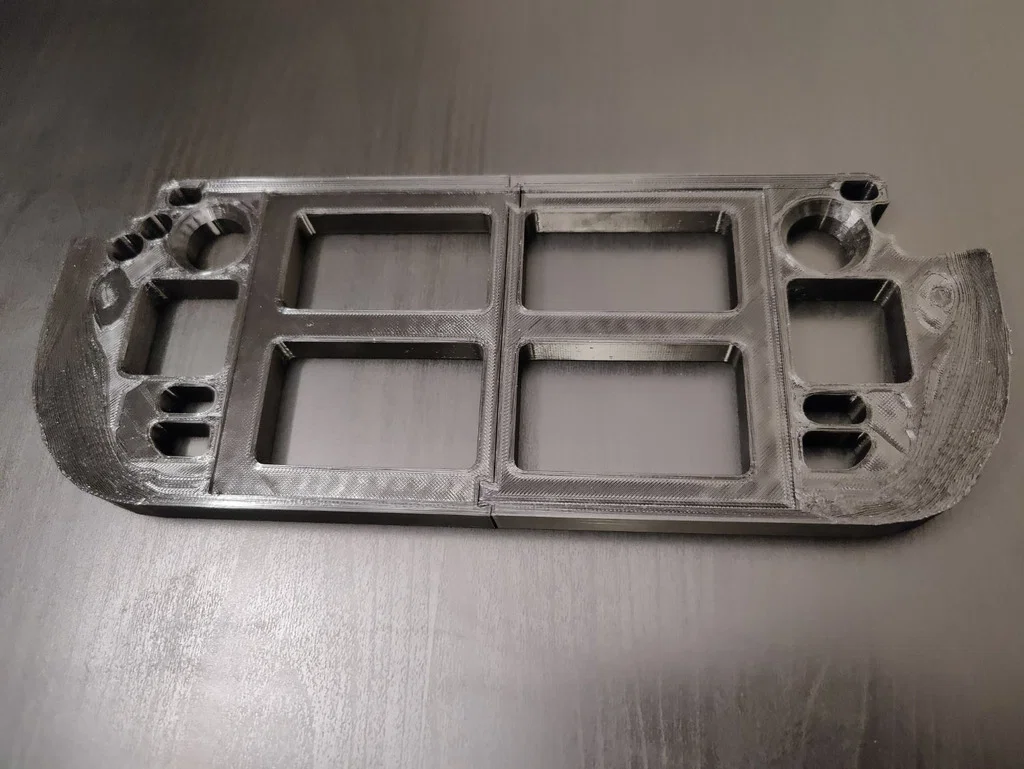

Bộ gá sửa chữa Steam Deck (Steam Deck Repair Jig) đã được tinh chỉnh

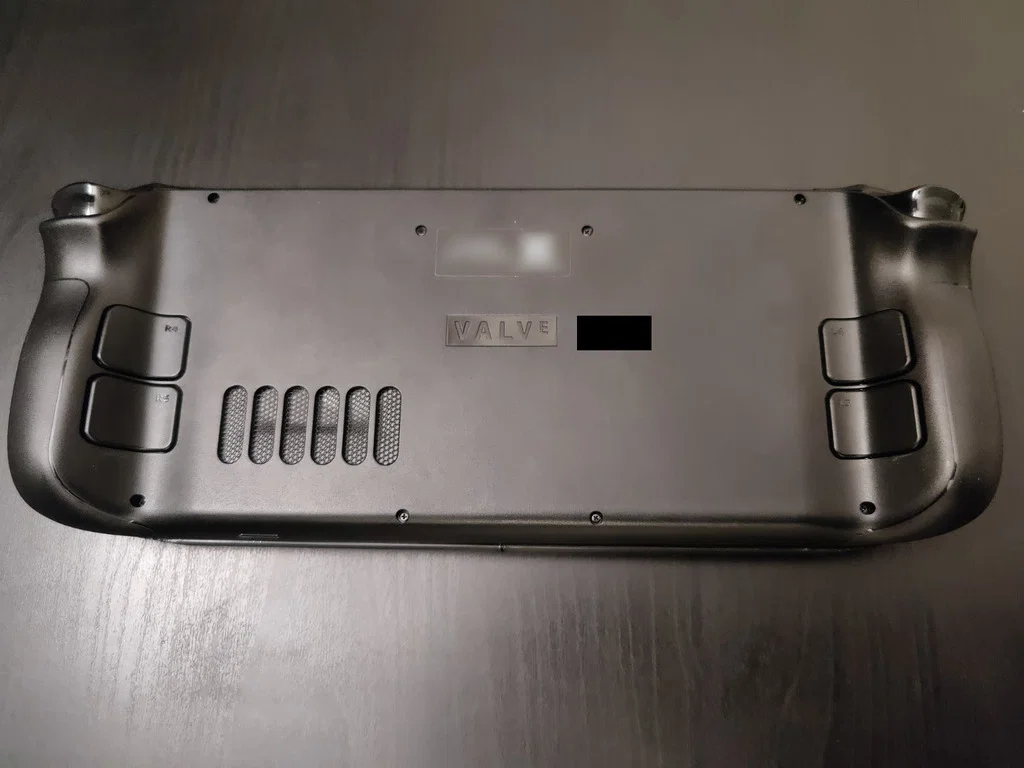

Đây là bản sao đầy đủ chức năng của bộ gá sửa chữa (jig) Steam Deck mà bạn đã thấy trong video Teardown Steam Deck của Valve. Nó rất hữu ích để giữ cho Steam Deck ổn định trong khi nâng cấp SSD bên trong hoặc thay thế các module thumbstick bị trôi.

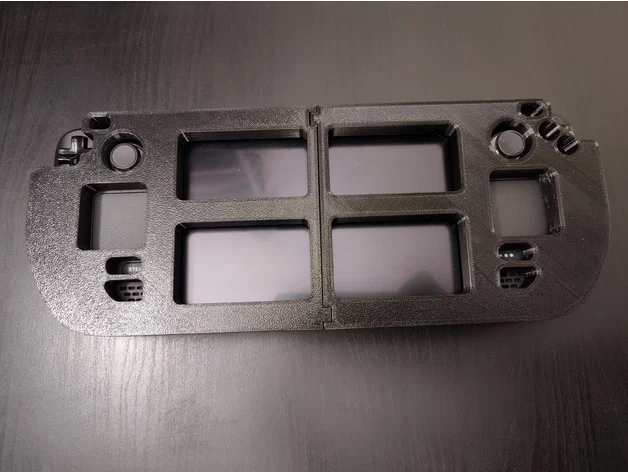

Đây là bản remix từ thiết kế Steam Deck Repair Jig của ryohazuki224 vì phiên bản gốc có vài điểm không khớp với kích thước thực tế của Steam Deck. Bản remix này giờ đã vừa vặn với Steam Deck và là một nền tảng vững chắc để bạn thao tác sửa chữa.

Các thay đổi cụ thể như sau:

• Mở rộng thêm 5mm ở khu vực màn hình, mỗi bên 2,5mm
• Nới rộng phần trên của các lỗ nút menu thêm 1mm
• Dời các lỗ touchpad xuống 2mm
• Dời các lỗ nút hệ thống xuống 3mm
• Dời các lỗ loa xuống 4mm
• Kéo dài cạnh dưới xuống 4mm
• Làm mịn các khu vực tay cầm để loại bỏ phần gờ không có thật
• Làm phẳng các cạnh bên
• Sửa các lỗi lưới (mesh) phát sinh do thực hiện các thay đổi trên

Tôi chỉ thực hiện các thay đổi này trên hai nửa của mô hình, vì tôi không muốn làm lại tất cả trên mô hình nguyên khối do nó không vừa khổ máy in của mình. Ngoài ra, việc chia làm hai mảnh cũng rất tiện cho việc cất giữ.

Cá nhân tôi khuyên bạn nên in bằng nhựa TPU (hoặc loại nhựa dẻo khác) vì nó ít có khả năng làm trầy xước thiết bị hơn. Nếu bạn dùng PLA (hoặc nhựa cứng thông thường), bạn có thể nên dán thêm lớp đệm bảo vệ ở mặt trên.
