Bộ trượt máy phay Dewalt Trim Router cho thanh ray Festool kèm hút bụi

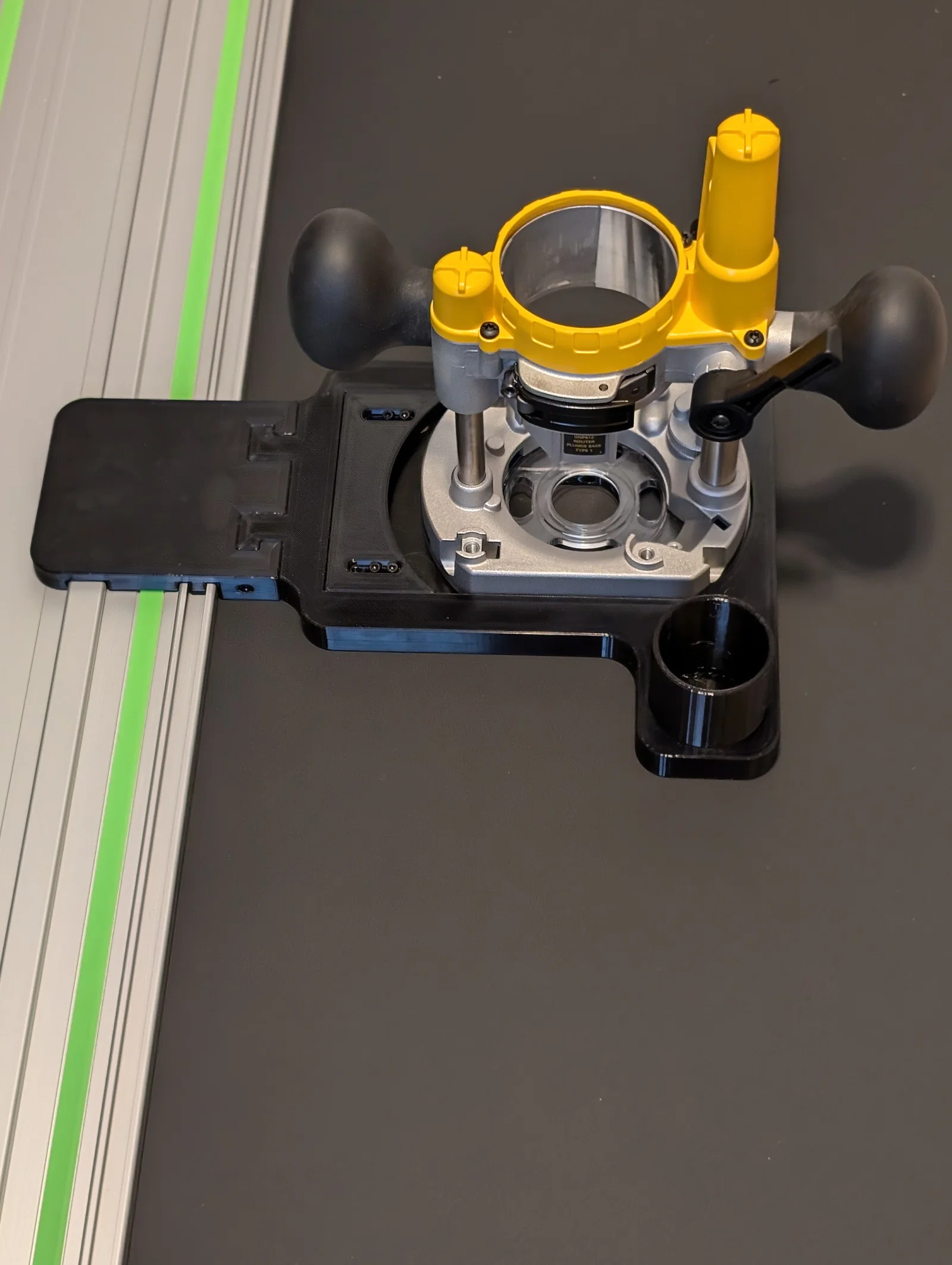

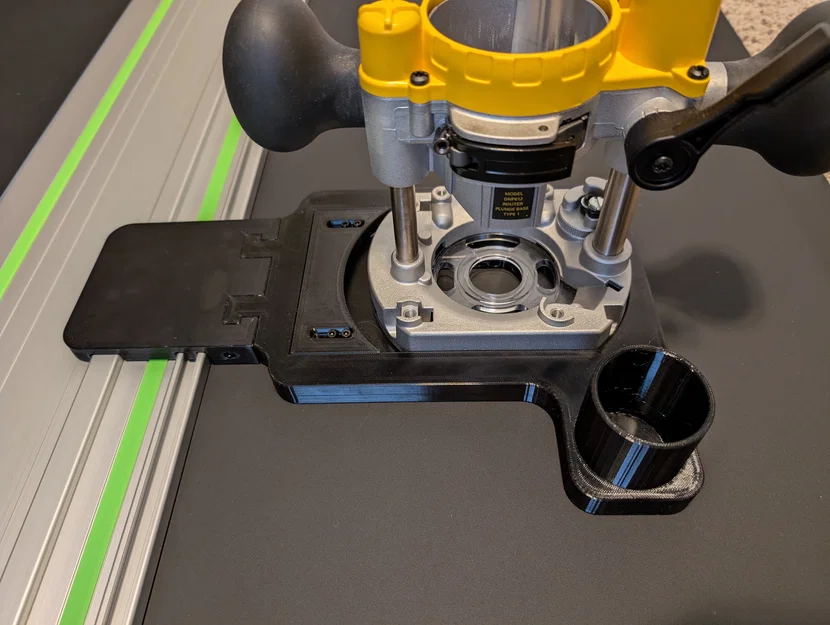

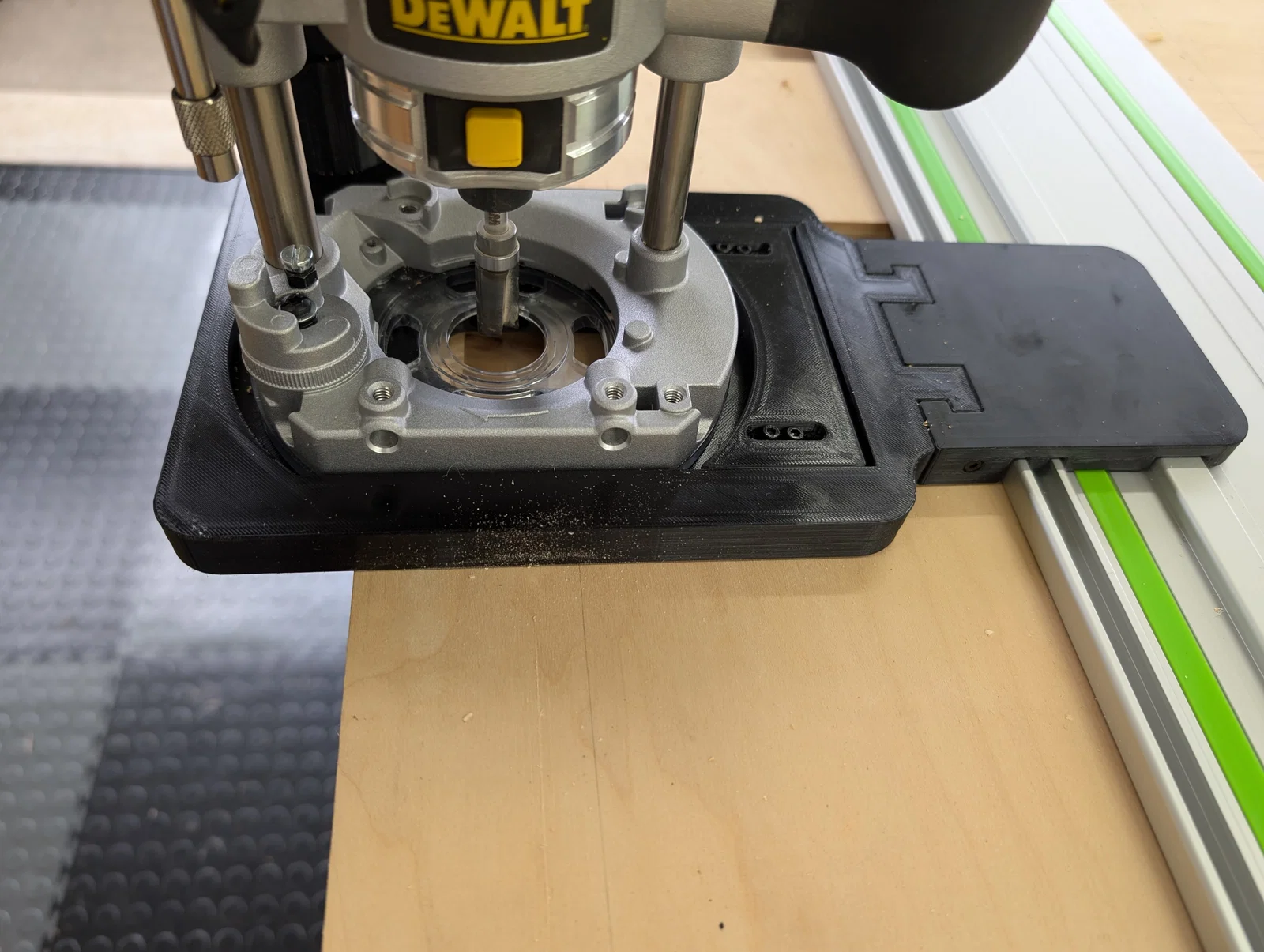

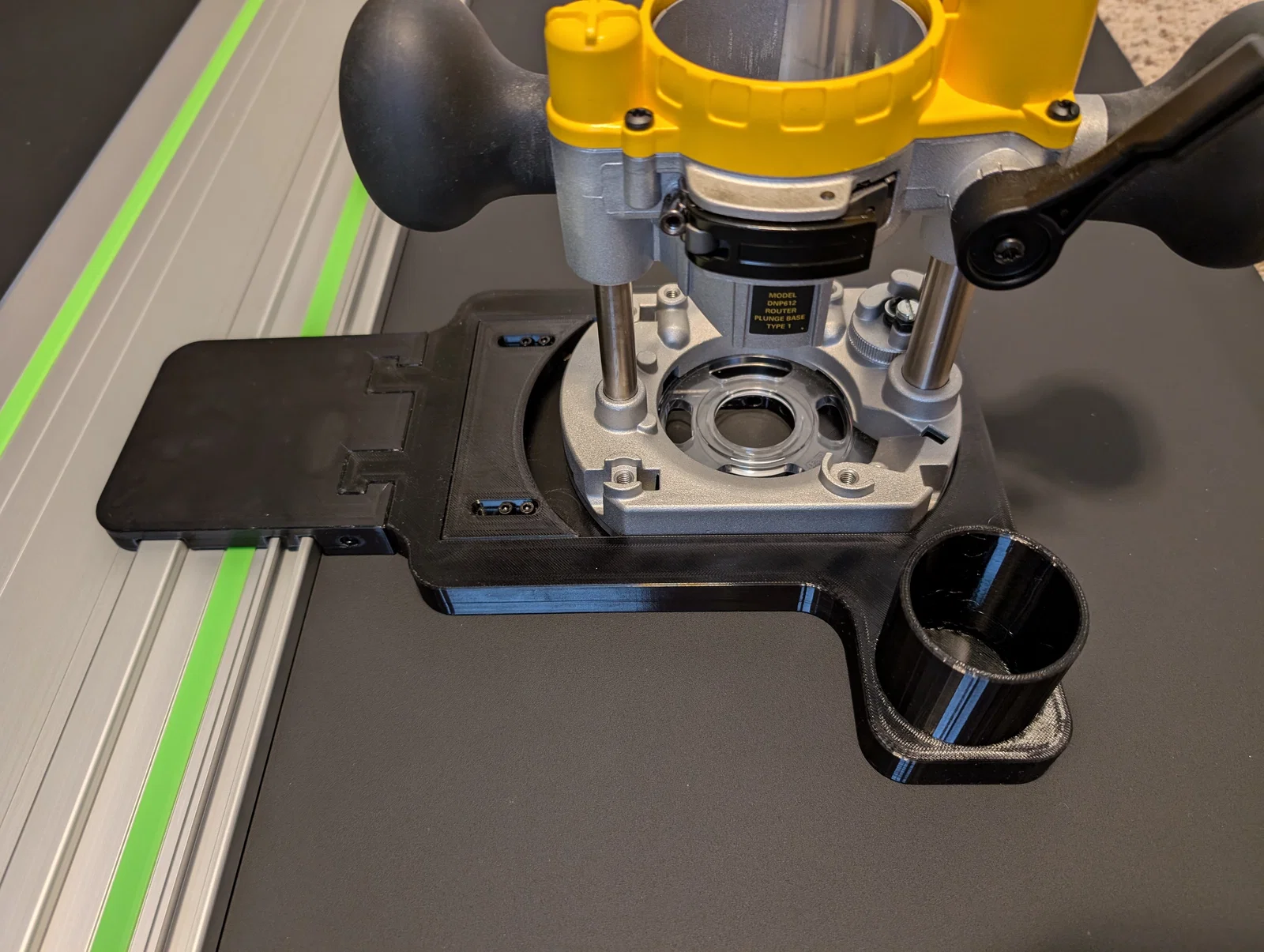

Bộ phận trượt máy phay Dewalt Trim Router này được thiết kế tùy chỉnh để kết hợp đế plunge base của Dewalt với thanh ray Festool, cho phép bạn thực hiện các đường cắt chính xác và có thể điều chỉnh dọc theo chiều dài của thanh ray. Thiết kế này rất lý tưởng để phay các rãnh có kích thước tùy chỉnh bằng cách điều chỉnh chuyển động tới lui của máy phay. Ví dụ, nếu dùng mũi phay 1/2", bạn có thể cắt chính xác rãnh 11/16" bằng cách cài đặt điểm dừng (stop) của bộ trượt. Ngoài ra, bạn cũng có thể khóa điểm dừng để cố định vị trí, giúp máy phay chỉ di chuyển dọc theo thanh ray mà không bị lắc lư.

Các tính năng chính:

• Khả năng tương thích: Vừa vặn với đế Dewalt DNP612 Trim Router Plunge Base và thanh ray máy cưa Festool tiêu chuẩn, đảm bảo vị trí trượt ổn định và mượt mà.
• Điều chỉnh độ rộng cắt: Cho phép tinh chỉnh độ rộng rãnh từ trước ra sau, giảm thiểu độ rơ ngang.
• Tích hợp hút bụi: Có cổng hút bụi đi kèm để giữ khu vực làm việc sạch sẽ. Thiết kế tương thích với ống Cen-Tec, cùng các adapter bổ sung cho ống 58mm và 63.5mm.
• Khả năng mở rộng: Mình thiết kế phần Track Base (đế trượt ray) tách rời với Tool Slide (bộ trượt máy), cho phép gắn thêm các phụ kiện khác trong tương lai. Nếu mô hình này được ủng hộ, mình sẽ làm thêm nhiều phụ kiện khác dùng chung đế Track Base này.

Lưu ý về ốc cấy (Threaded Inserts):

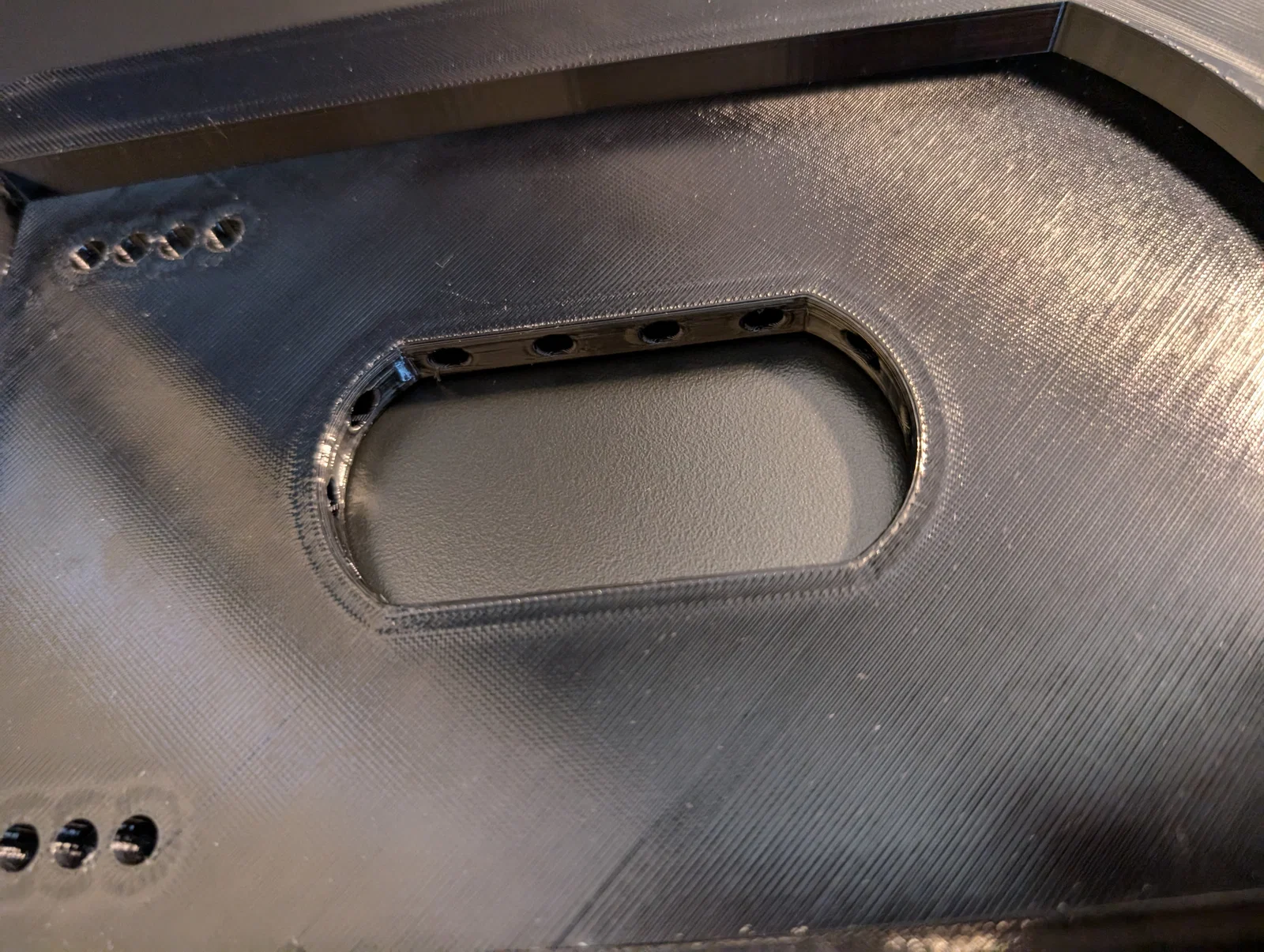

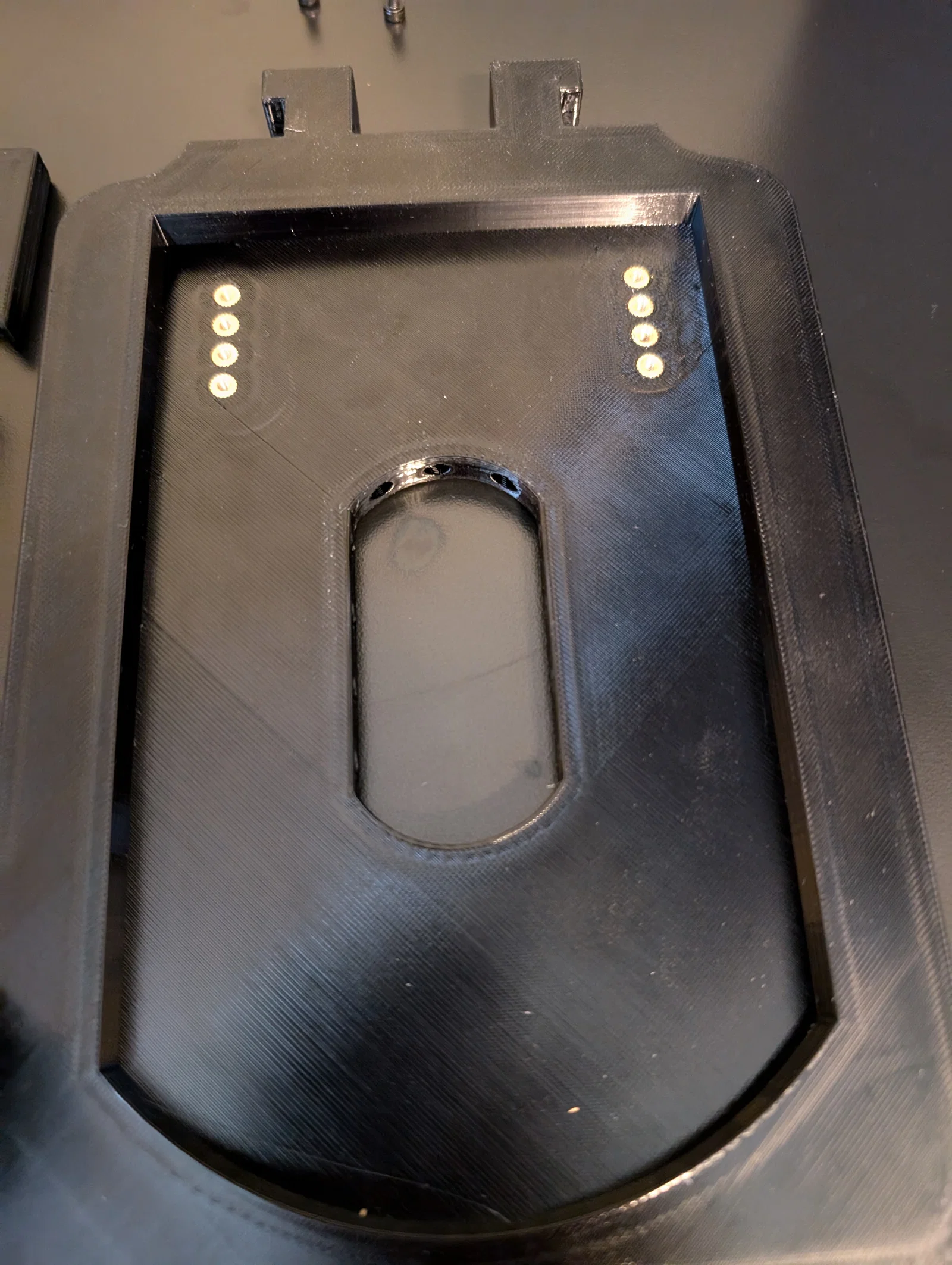

Các ốc cấy cần được ép chặt để đảm bảo độ chắc chắn. Tùy vào bản in của bạn, có thể cần dùng lực một chút. Mình đã dùng kẹp gỗ để ép các ốc cấy vào vị trí, đảm bảo chúng nằm phẳng hoàn toàn với bề mặt.

Thông số in ấn:

Để đạt chất lượng và độ khớp tốt nhất, hãy sử dụng các thiết lập sau:

• Kiểu in (Infill Type): Gyroid (giúp tăng độ bền và độ dẻo dai)
• Vị trí đường nối (Seam Position): Với Track Base và Slide Stop, hãy đặt Seam Position là Back để tránh làm ảnh hưởng đến các rãnh trượt.
• Số lượng tường (Wall Loops): 8
• Lớp vỏ trên (Top Shell Layers): 6
• Lớp vỏ dưới (Bottom Shell Layers): 4
• Mật độ in (Infill Density): 20%
• Hỗ trợ (Supports): Chỉ trên bàn in. Mình dùng "auto" với kiểu Tree Organic để dễ tháo.

Nếu dùng file 3MF, các thông số này đã được cấu hình sẵn.

Linh kiện cần chuẩn bị:

• (10) Ốc cấy M3 x 6 x 5mm
• (2) Ốc vít M3 x 8mm (để gắn Track Base vào Tool Slide)
• (4) Ốc vít M3 x 16mm (để cố định Slide Stop)

Lưu ý về nhựa và dung sai:

Thiết kế này có dung sai rất chặt. Mình đã in bằng Atomic PETG trên máy Bambu Labs X1E. Sau nhiều lần thử nghiệm, mình mới có được độ khớp hoàn hảo. Mình khuyến khích sử dụng nhựa PETG để có kết quả tốt nhất; các loại nhựa như PLA hay ABS có thể bị co rút khác nhau và không đảm bảo độ chính xác. Nếu các bộ phận hơi chặt, bạn chỉ cần trượt đi trượt lại trên ray vài lần là sẽ mượt ngay. Chà nhám nhẹ nếu cần, nhưng thường thì không cần đâu.

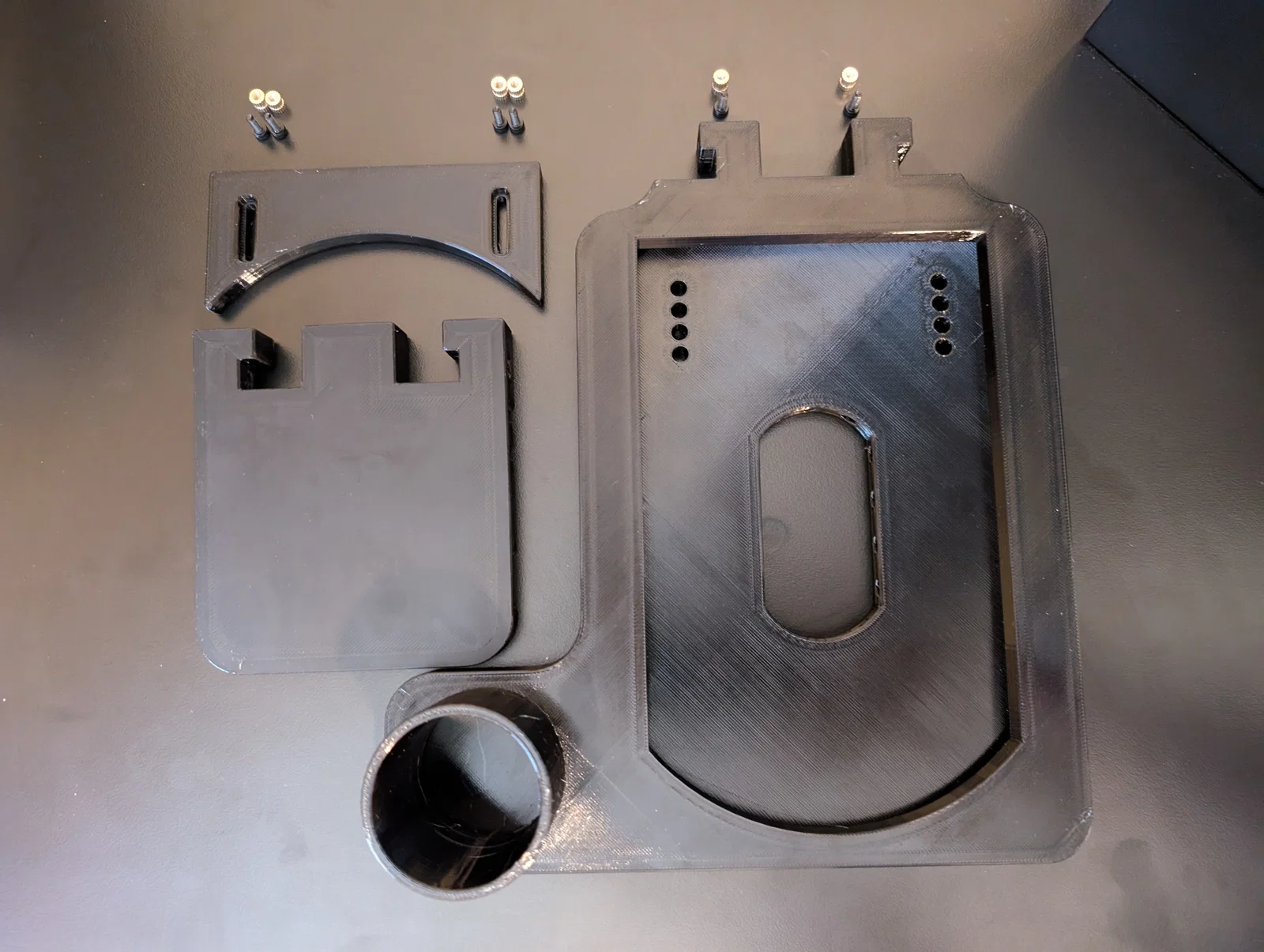

Các bộ phận gồm có:

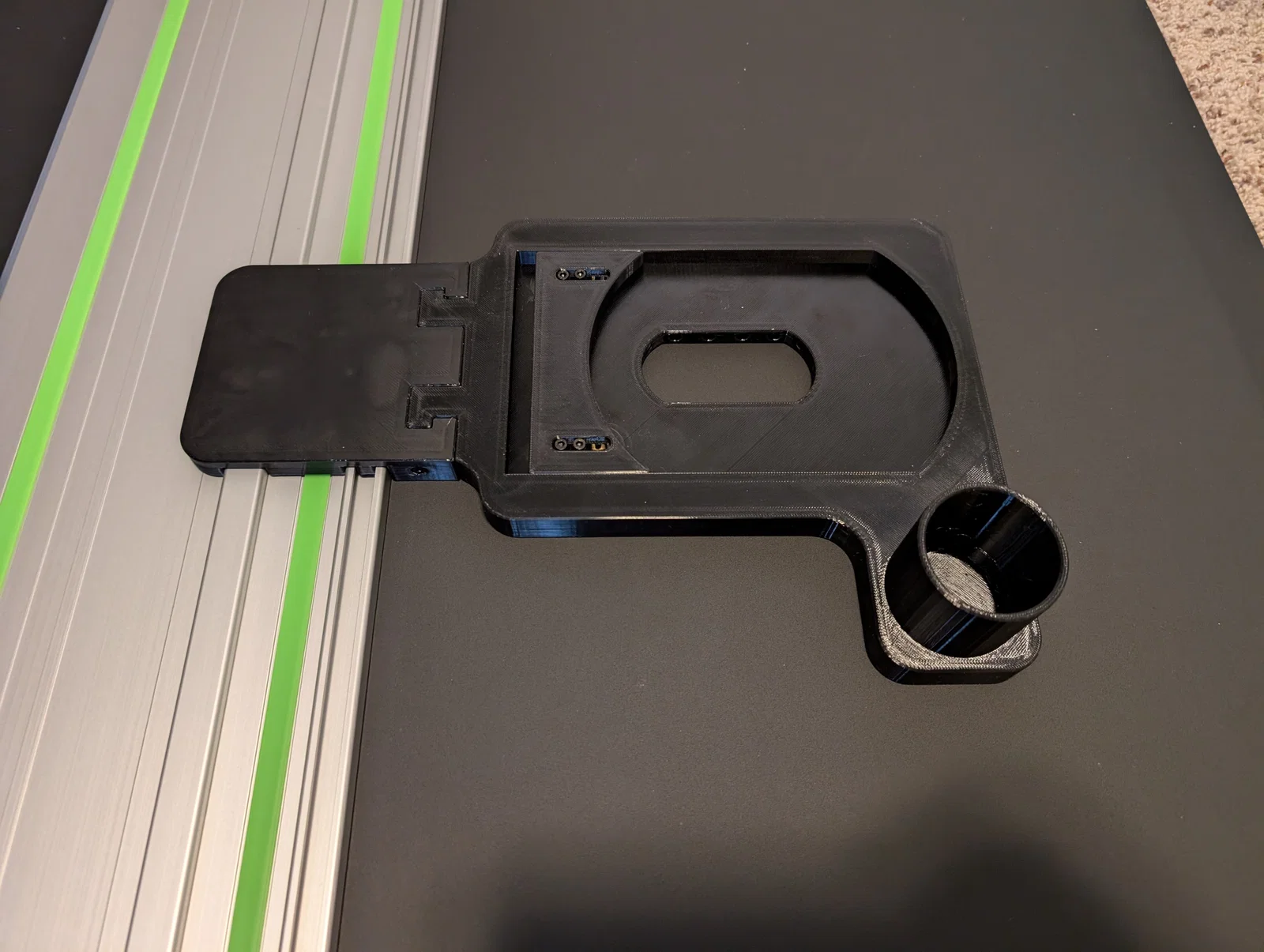

1. Track Base

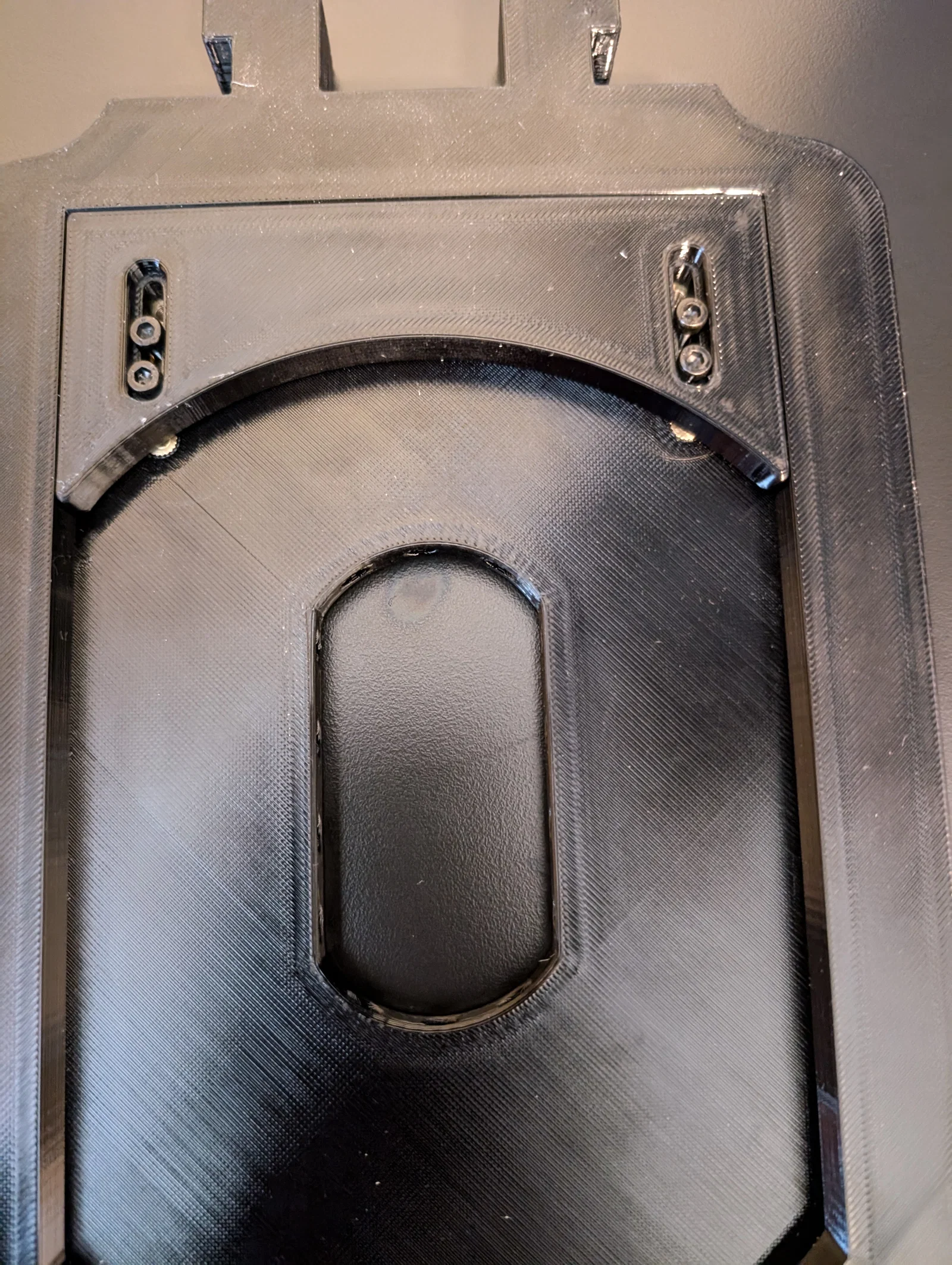

2. Slide Stop

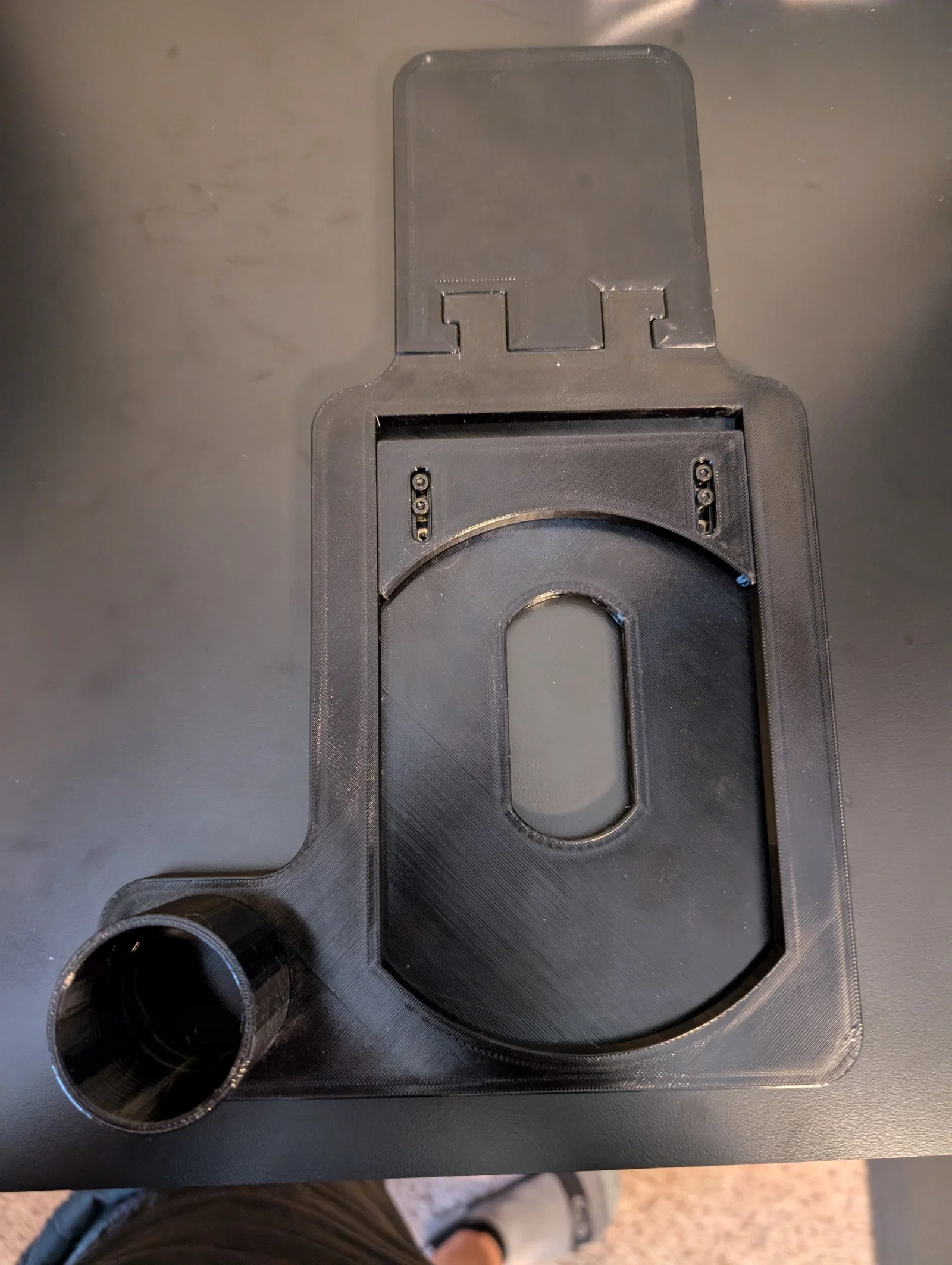

3. Tool Slide với cổng hút bụi

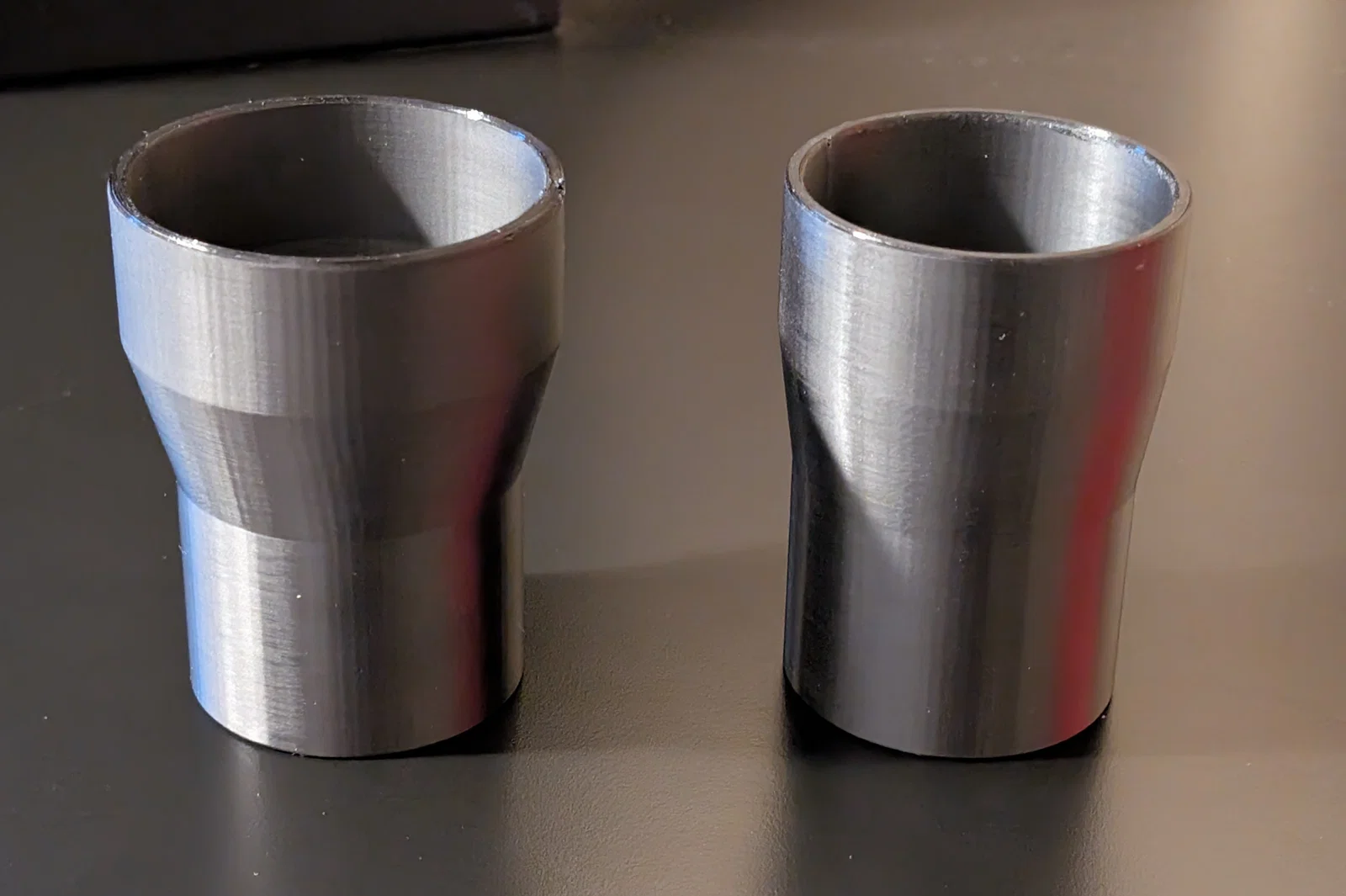

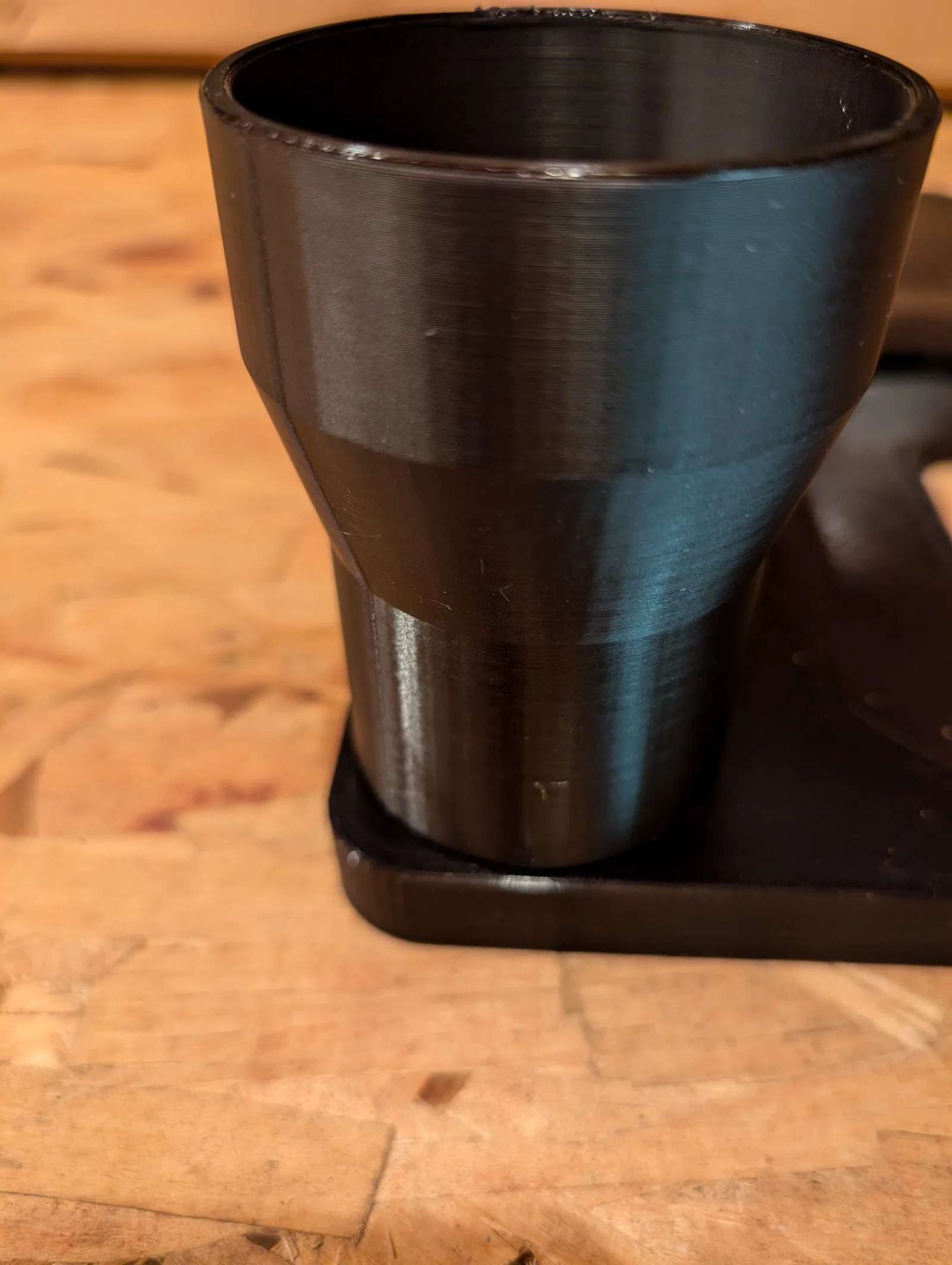

Có thêm các file adapter ống hút bụi đi kèm.
