MỚI!!! Bộ tạo cánh quạt Toroidal V2 (dành cho Fusion 360)

[File Fusion tham số để thiết kế cánh quạt hình xuyến (toroidal) cho drone]

V2 ĐÃ CÓ MẶT!!!

Những thay đổi trong V2:

• Tham số số lượng cánh (Blade Count)! (Mọi người cẩn thận với số lượng nhé kẻo Fusion bị treo máy đấy. ĐỪNG THỬ QUÁ 100 CÁNH NHÉ!)
• Bo góc (Fillets) tham số để cải thiện tính khí động học

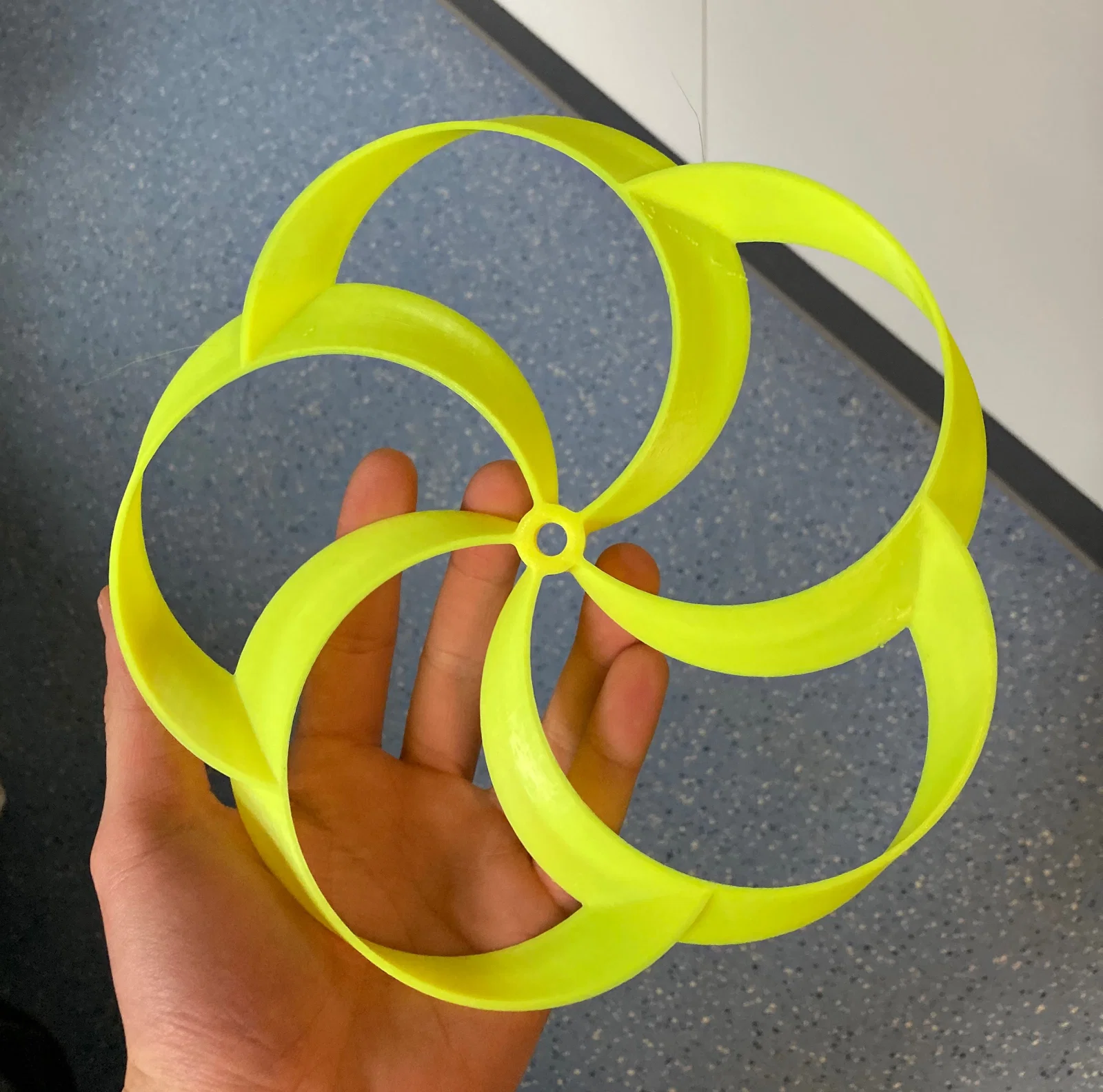

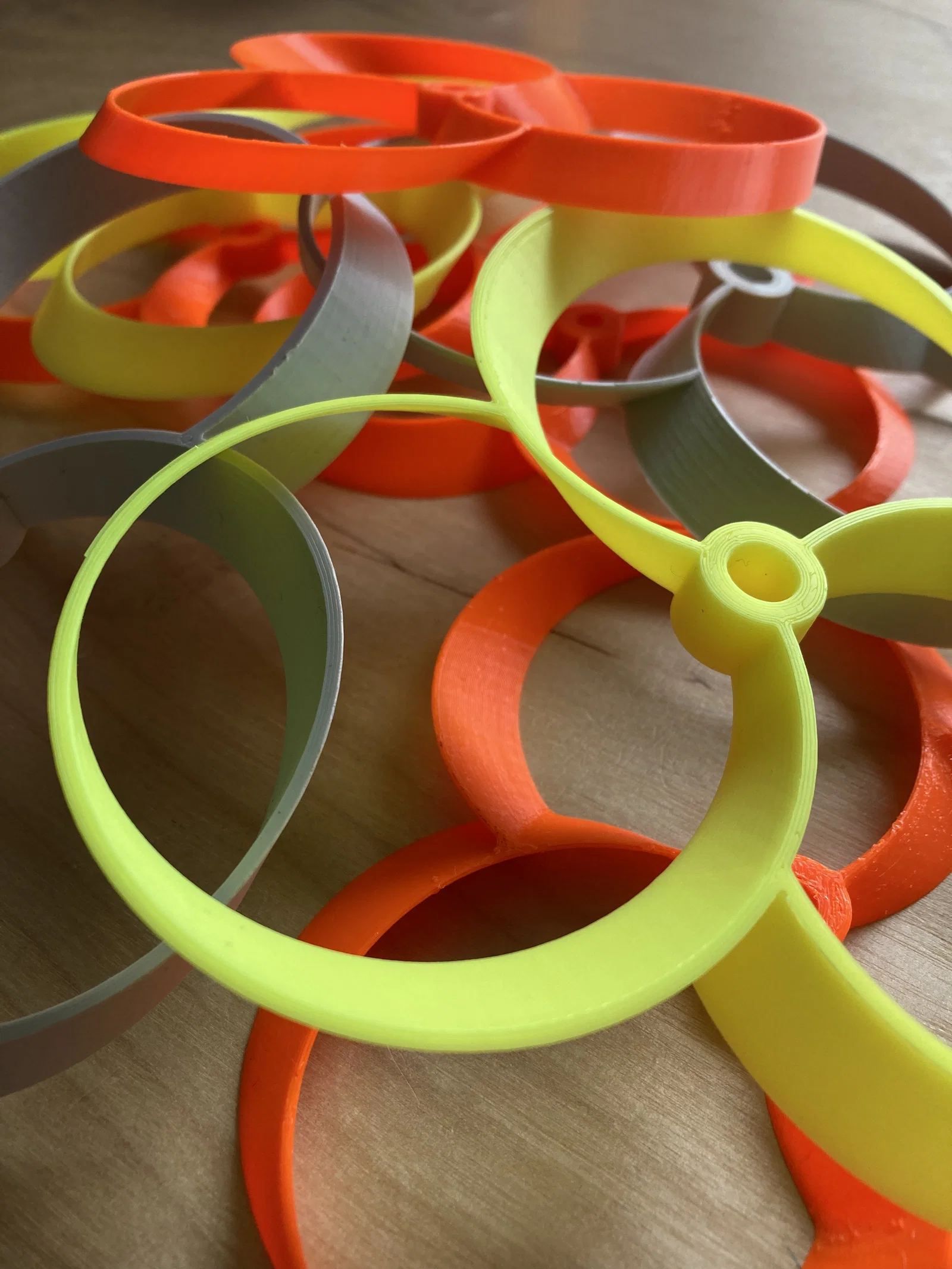

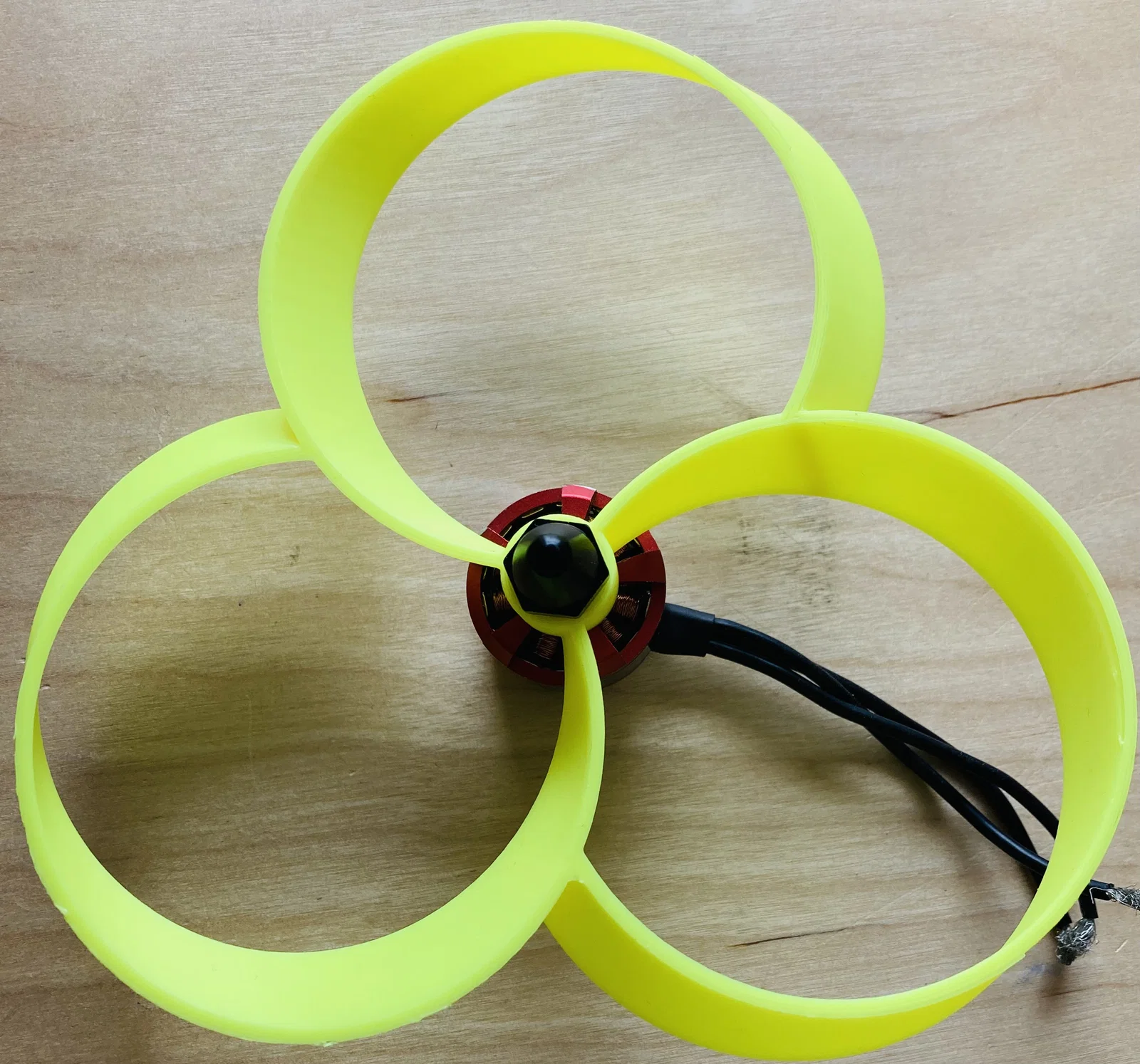

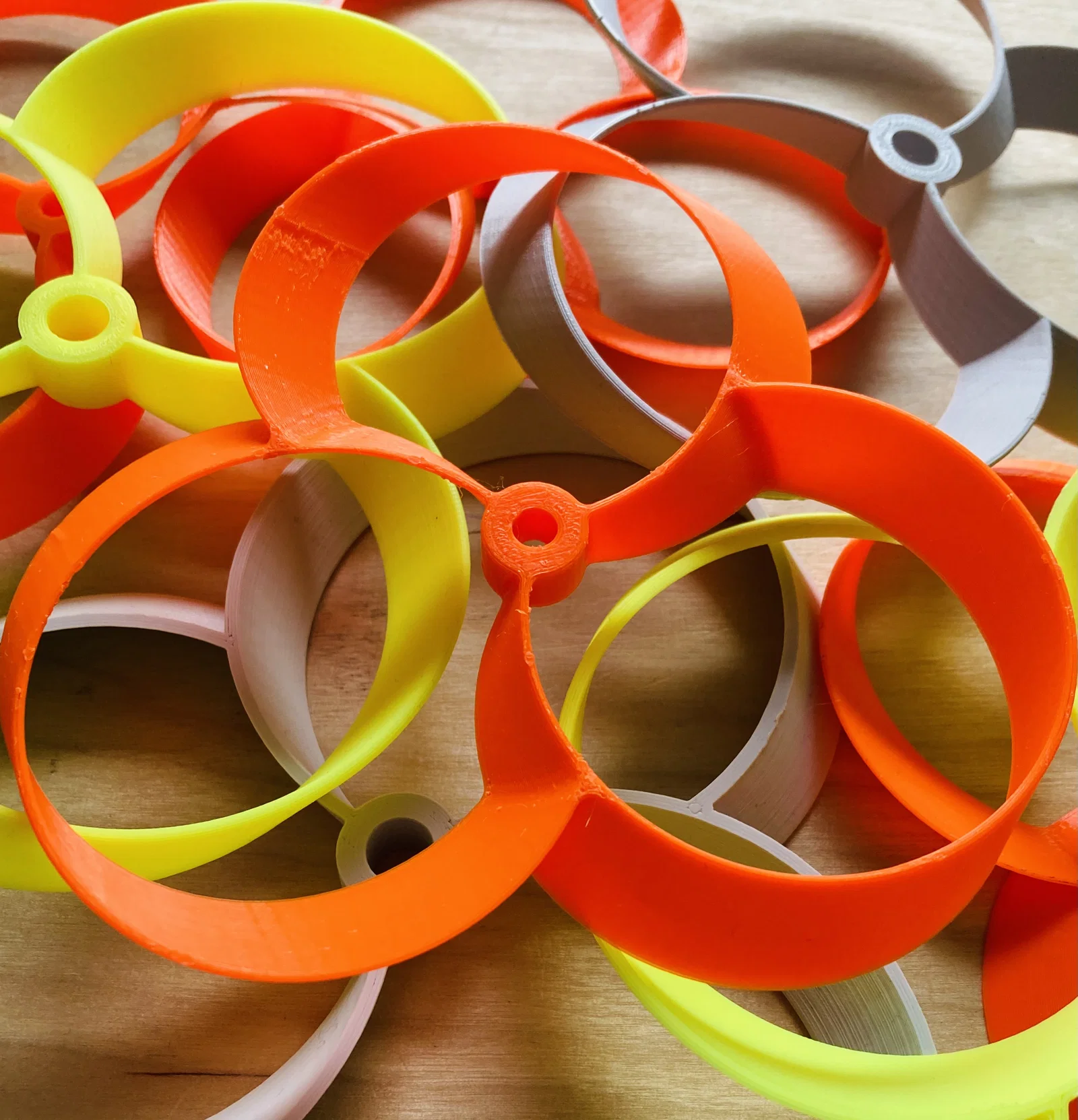

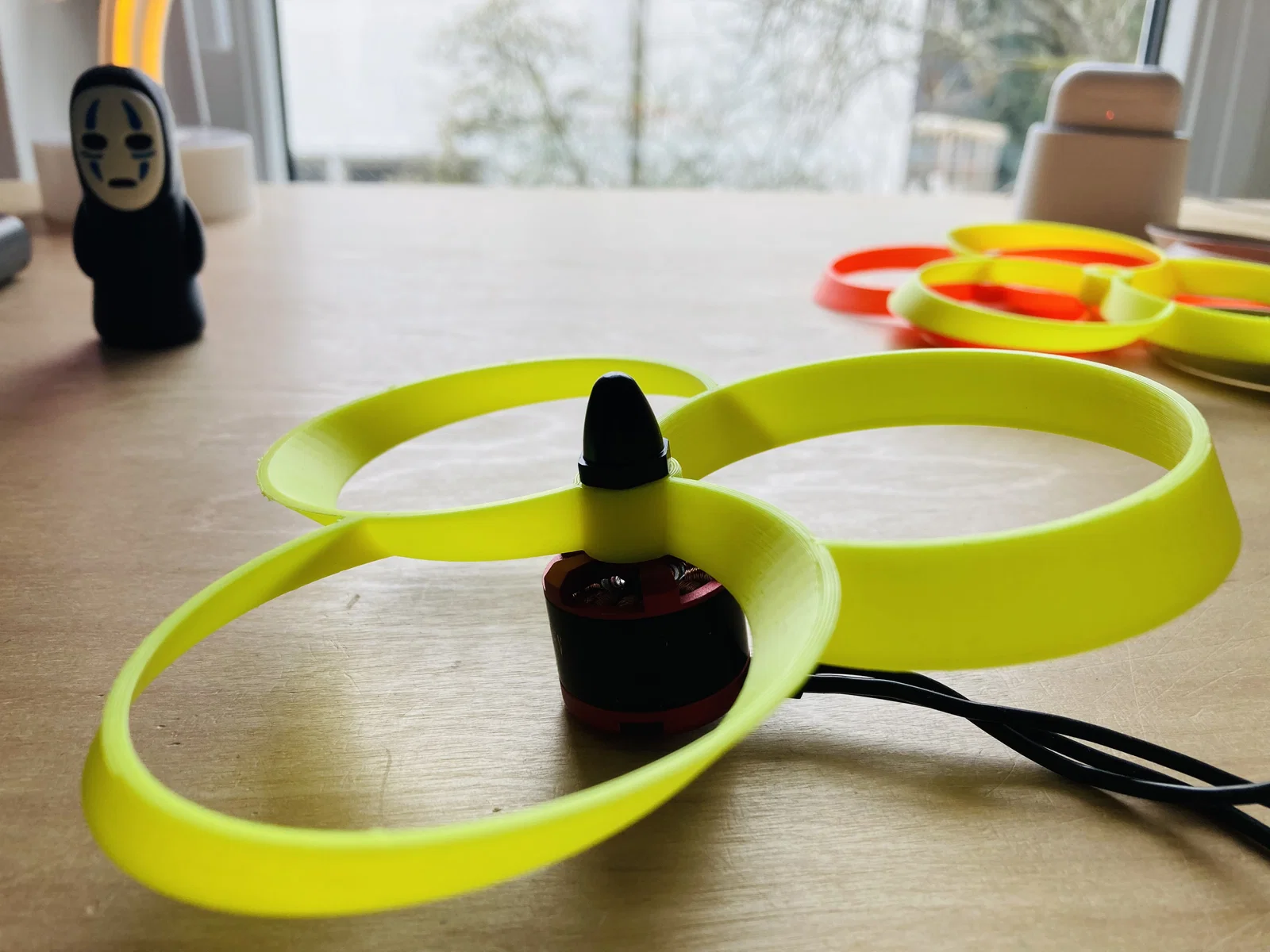

Mình cũng đã thêm một vài file STL mẫu mà mình tạo từ trình tạo này. Chúng sẽ vừa khít với trục motor 5mm tiêu chuẩn cho FPV-Drone.

Về cánh quạt toroidal:

• Hoạt động êm ái hơn cánh quạt thông thường
• Có thể tùy biến cho nhiều mục đích (ví dụ: thuyền RC, drone, máy bay RC,...)

Về file này:

CHỈ DÙNG CHO Fusion 360!

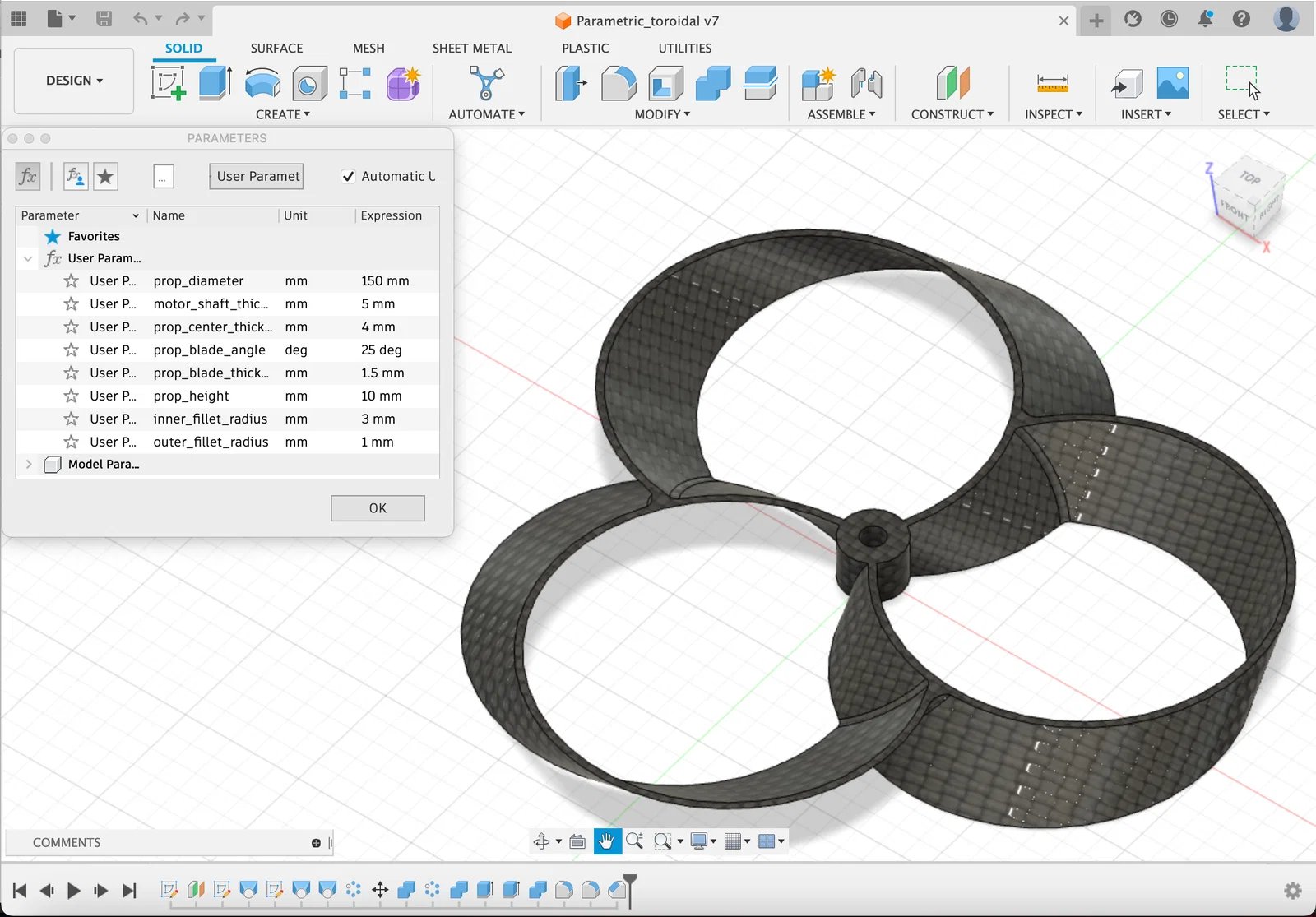

1. Truy cập các tham số thông qua tab modify trong Fusion 360:

2. Các tham số được đặt tên rất logic, (prop_diameter → Đường kính toàn bộ cánh quạt):

    **MỚI TRONG V2:** _**THAM SỐ SỐ LƯỢNG CÁNH**_

→ bạn có thể xem hiệu ứng thay đổi tham số ngay lập tức trên trình xem và điều chỉnh cho đúng nhu cầu của mình

3. Xuất cánh quạt dưới dạng .stl từ Fusion 360:

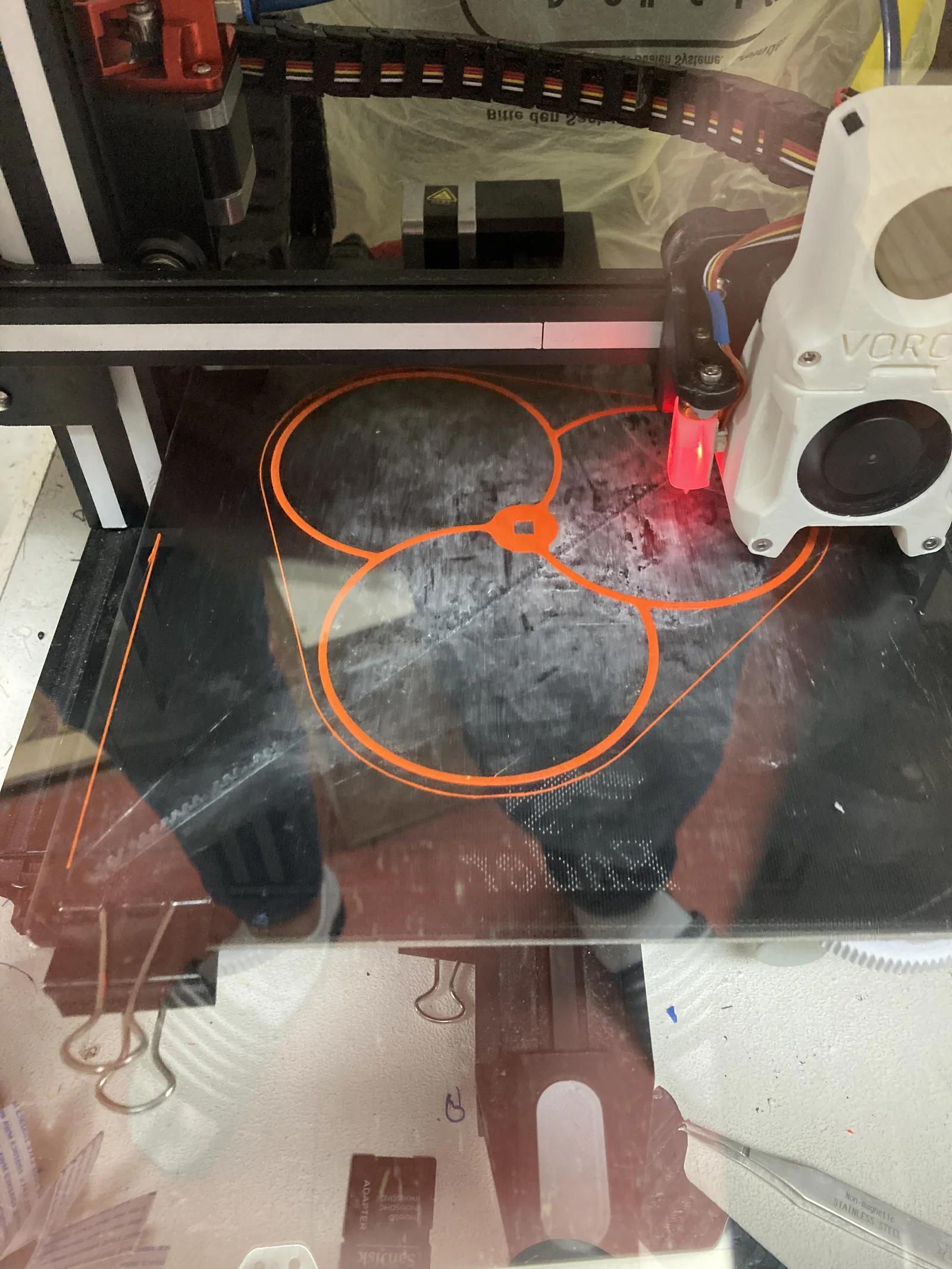

4. Chúc mọi người in vui vẻ! ;)

Tiện thể thì, file này đã có hơn 100 lượt tải nhưng chưa thấy ai đăng hình sản phẩm hoàn thiện cả, nên... làm ơn hãy gửi cho mình xem thành quả sau khi in nhé ;)
