Bộ Ngàm Gắn Phụ Kiện Cho Xe Đẩy Mockingbird - Print in Place

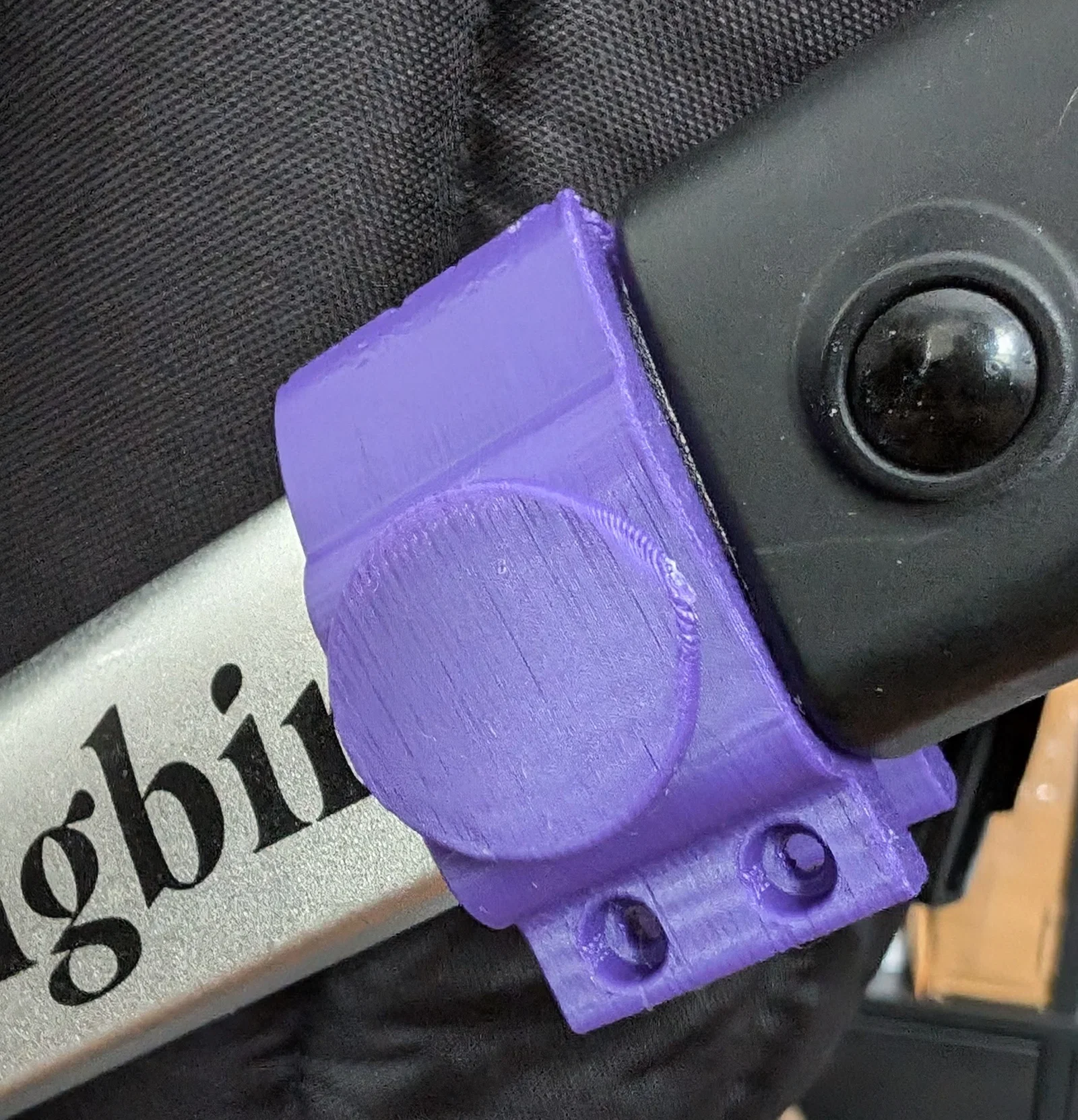

Nhà mình có dùng xe đẩy Mockingbird, mà thấy thiếu đồ chơi in 3D cho nó quá, chủ yếu là do chưa có cái ngàm gắn phụ kiện nào tiện lợi. Thế nên, mình đã thiết kế ra mẫu này. Trong file tải về sẽ có vài phiên bản khác nhau:

1. “Snap On” (Dạng kẹp): Phiên bản này tận dụng độ dẻo của nhựa để kẹp trực tiếp vào khung xe.
   • Lưu ý: Kiểu này tạo áp lực khá lớn lên phần trên của chi tiết, nếu tường in không đủ dày hoặc nhựa không đủ dẻo, nó có thể bị gãy.

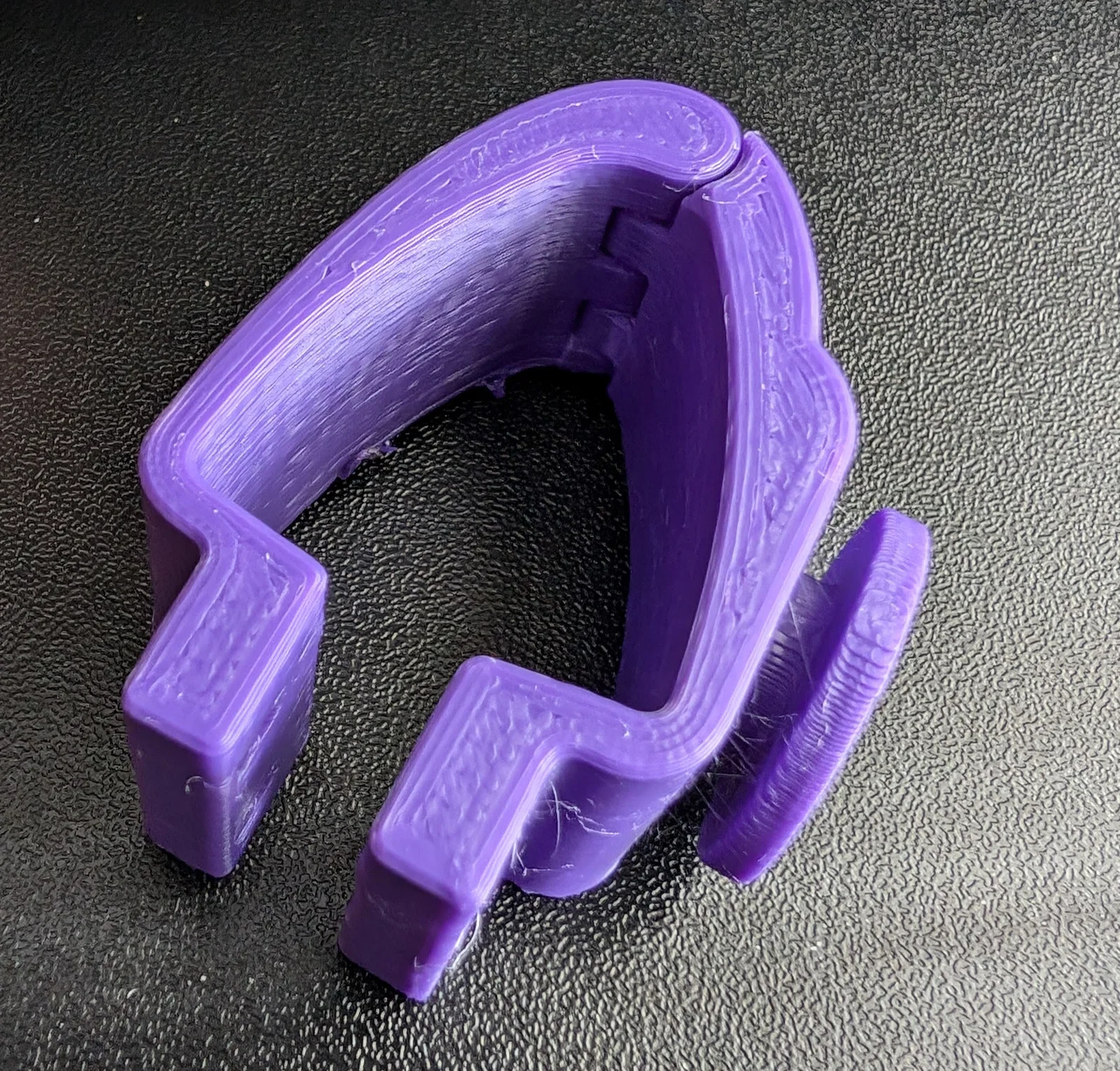

2. “Hinged” (Dạng bản lề): Bản này có sẵn bản lề "print in place" ngay phía trên để dễ dàng lắp quanh khung xe.
   • Dung sai: 0.15 mm theo chiều dọc và 0.3 mm theo chiều ngang.
3. “Notched” (Có khía): Thiết kế có các khía để khớp với các loại khay đựng cốc kiểu Uppababy.
   • Mình chưa có khay này nên chưa test được, nhưng về lý thuyết thì nó khớp.
4. “No Notch” (Không khía): Chỉ có phần chốt tròn để gắn phụ kiện.

Mình cũng gửi kèm file “Connector” để các bạn tự thiết kế phụ kiện riêng cho bộ ngàm này. Phần “Connector” có hai cái gờ nhỏ giúp nghe tiếng "tạch" khi gắn vào, đảm bảo giữ chặt cho đến khi bạn muốn tháo ra.

Phần chốt được in cách mặt sàn một đoạn, và mình có kèm file Modifier để tạo giá đỡ cho các phiên bản với khoảng hở 0.15 mm. Nếu không dùng Modifier này, bạn sẽ cần thêm support ở các vị trí đó.

Thông số in của mình:

• Layer Height: 0.15 mm
• Layer Width: 0.6 mm Trên máy Elegoo Neptune 4 Pro với nozzle 0.6 mm.

Linh kiện cần thêm:

1. 2 con ốc M3 x 15 mm đầu trụ (Socket Cap).
2. Tùy chọn: 2 ốc cấy nhiệt (M3 heat inserts).
