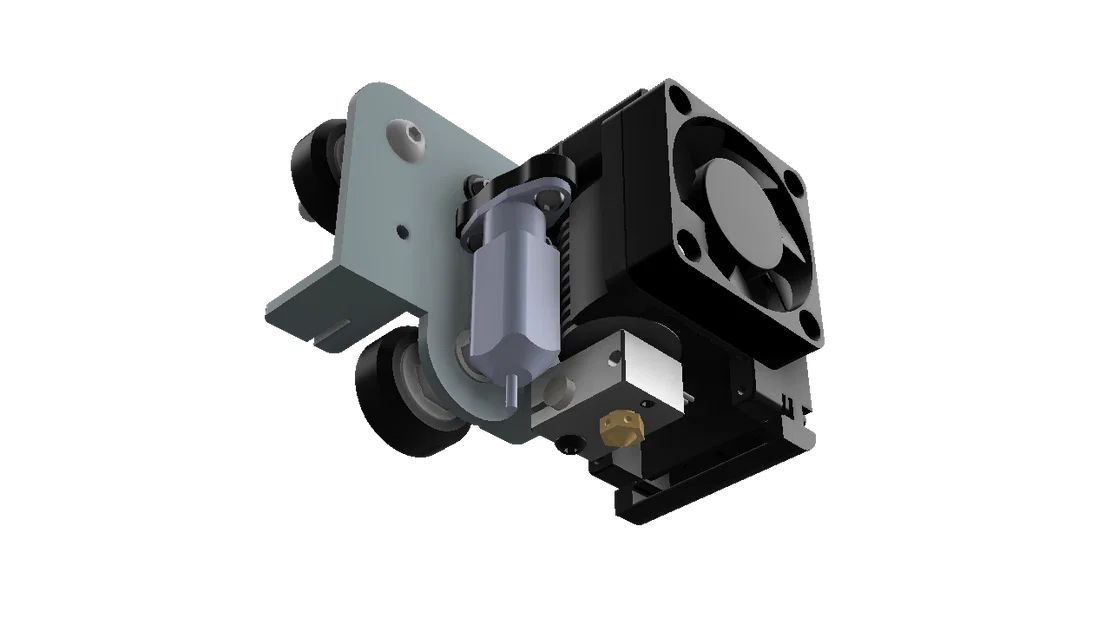

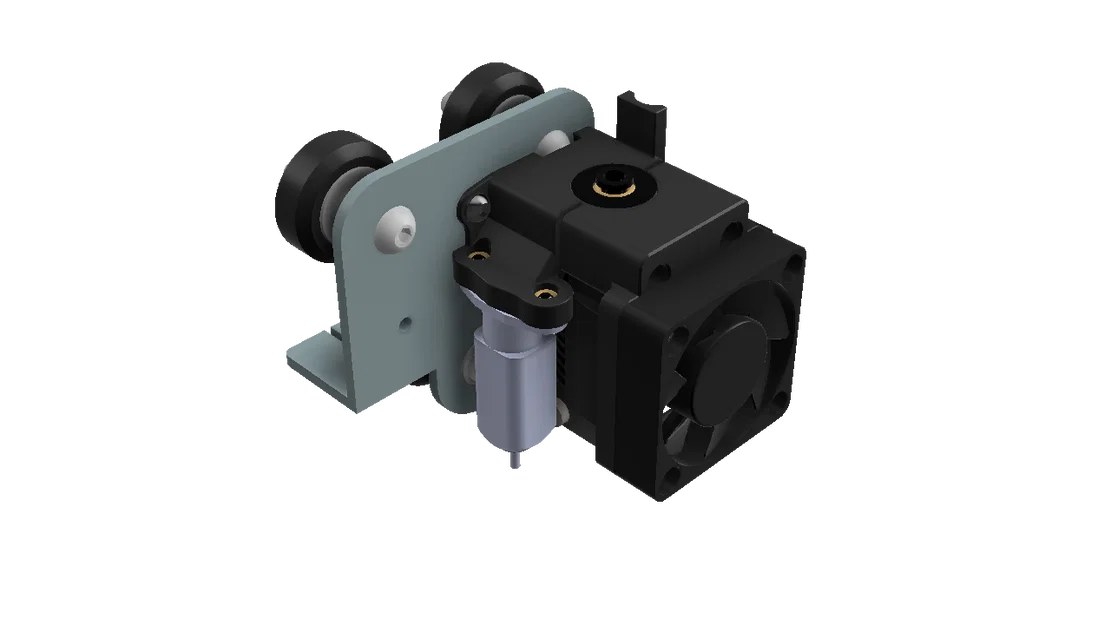

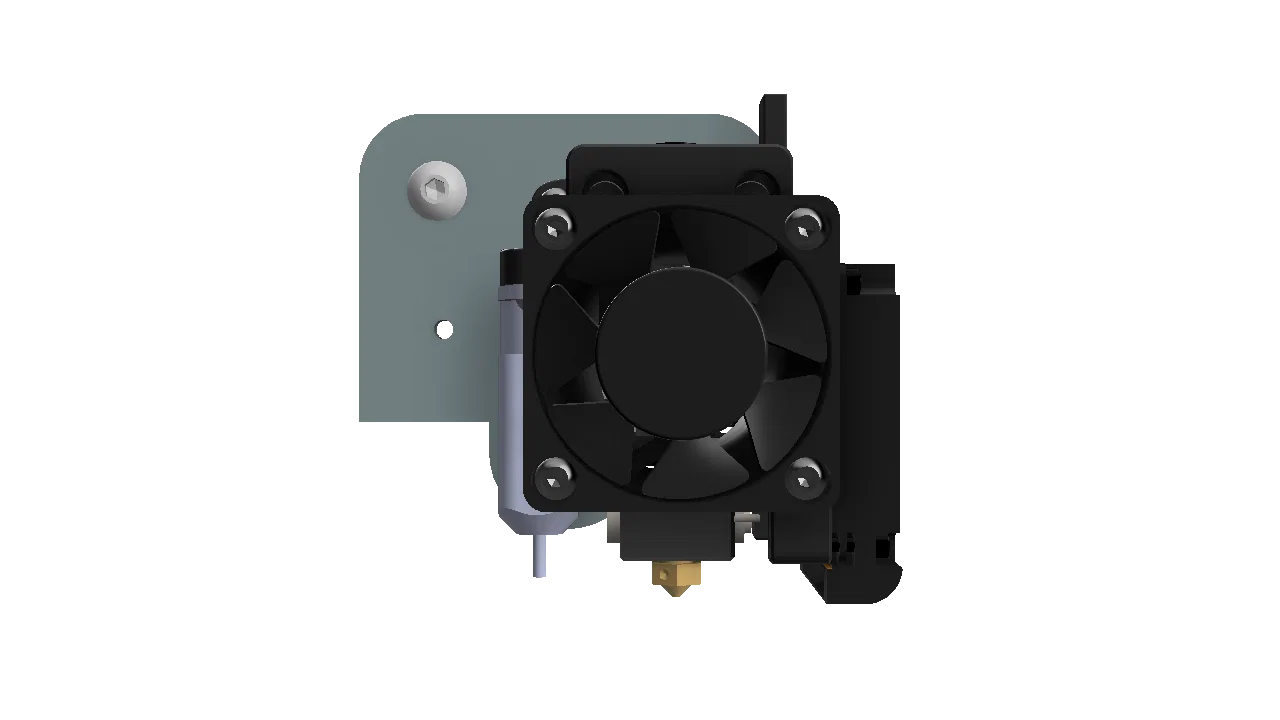

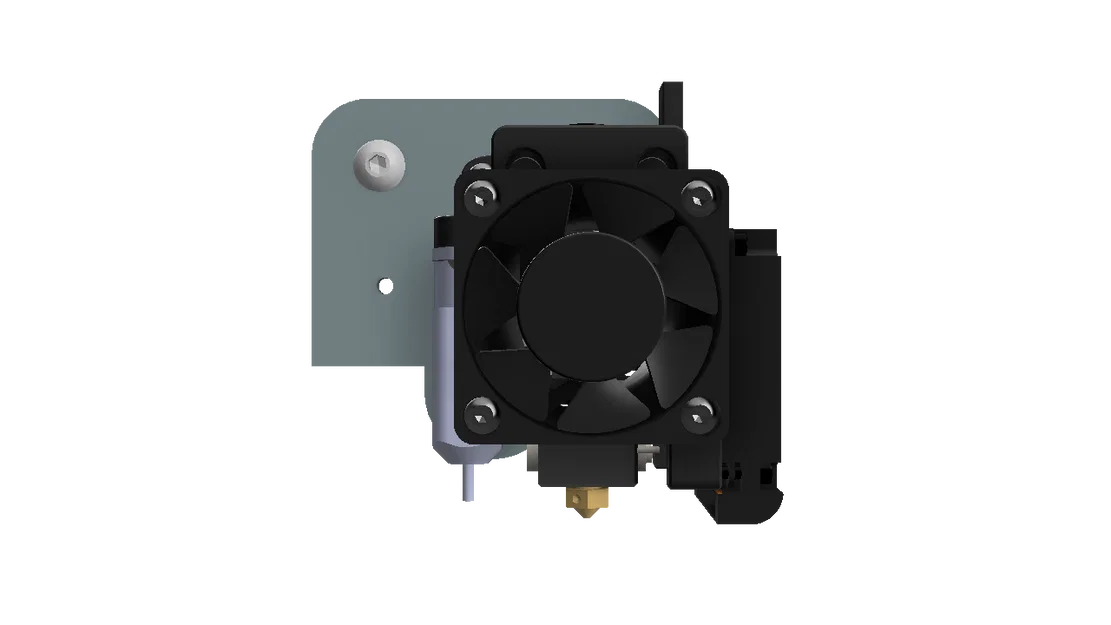

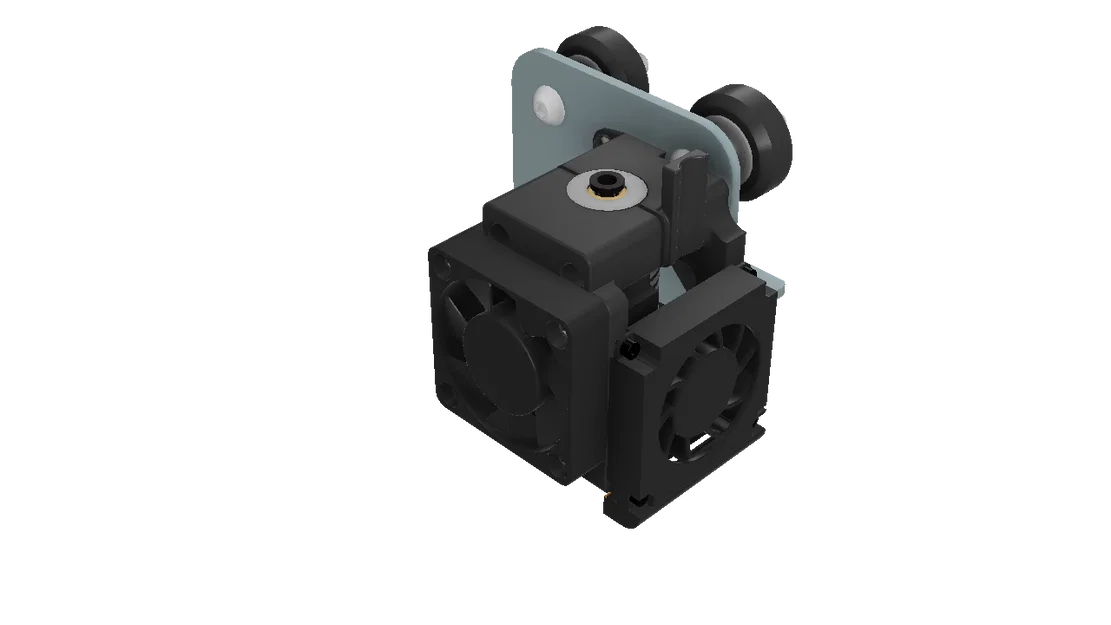

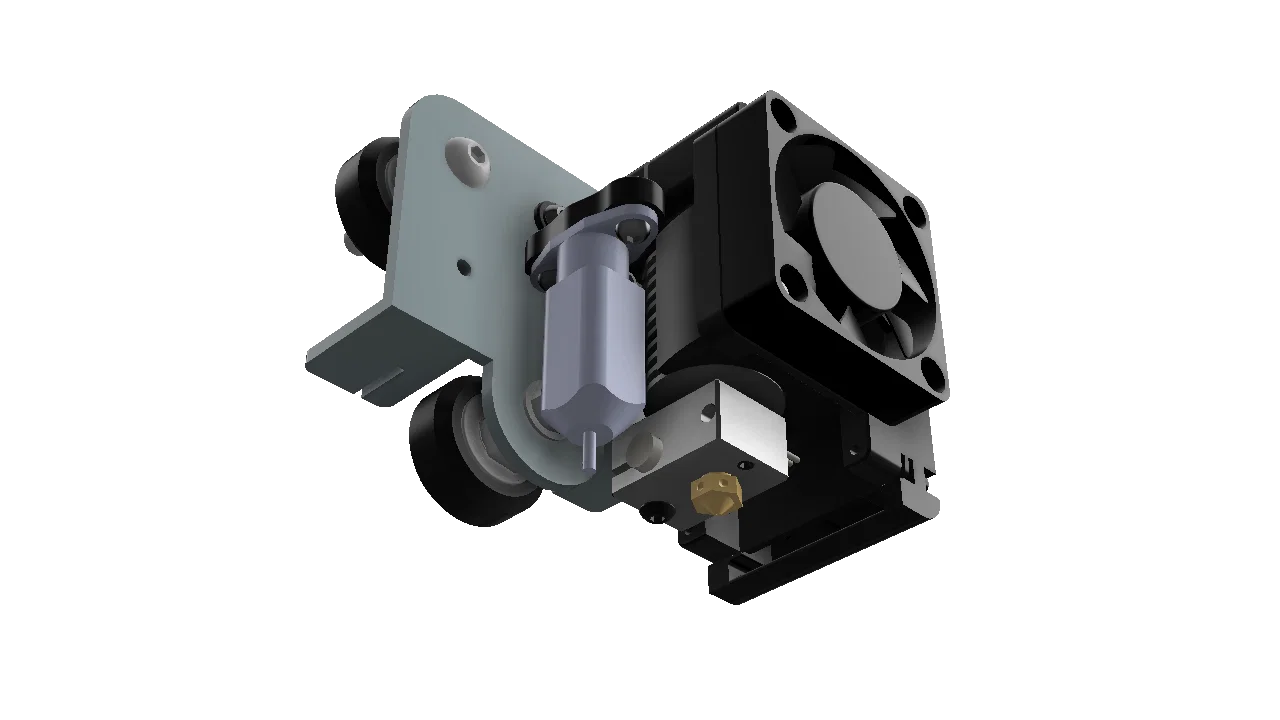

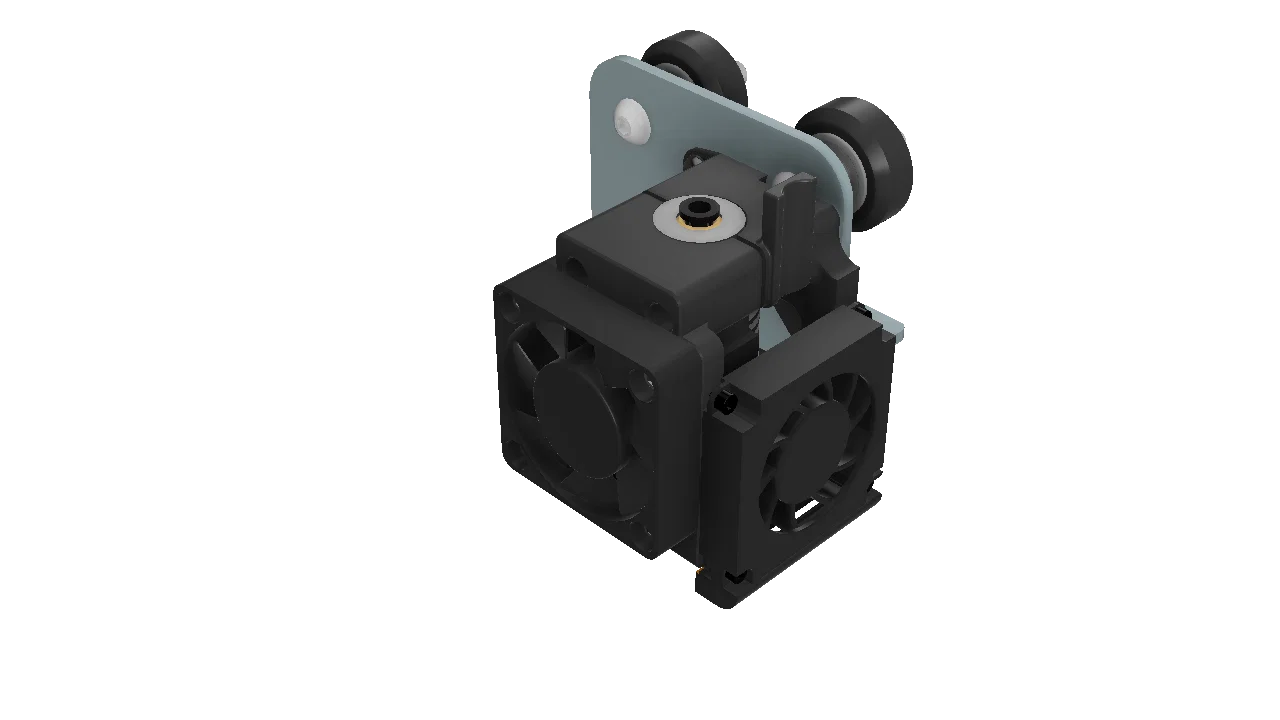

Ender 3 Pro V6 Hotend Mount Dùng Quạt Zin Kèm BL-Touch

Có khá nhiều thiết kế để gắn v6 hotend lên máy Ender 3 Pro, nhưng mình vẫn thấy khó tìm được mẫu nào tận dụng được bộ quạt zin của máy.
Vì vậy, mình quyết định tự thiết kế một bộ mount có thể dùng chung với quạt zin và tích hợp luôn chỗ gắn BL-Touch.

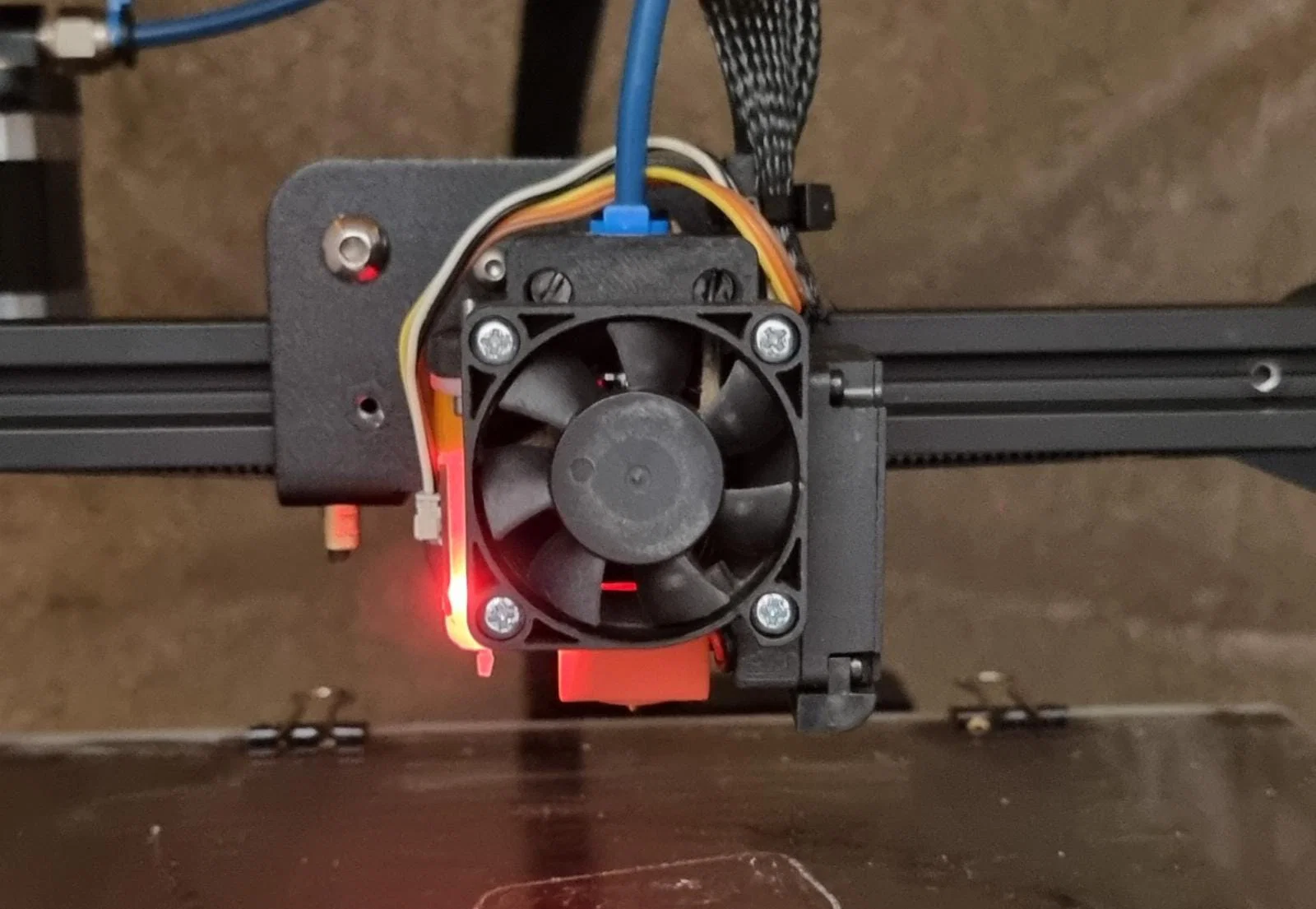

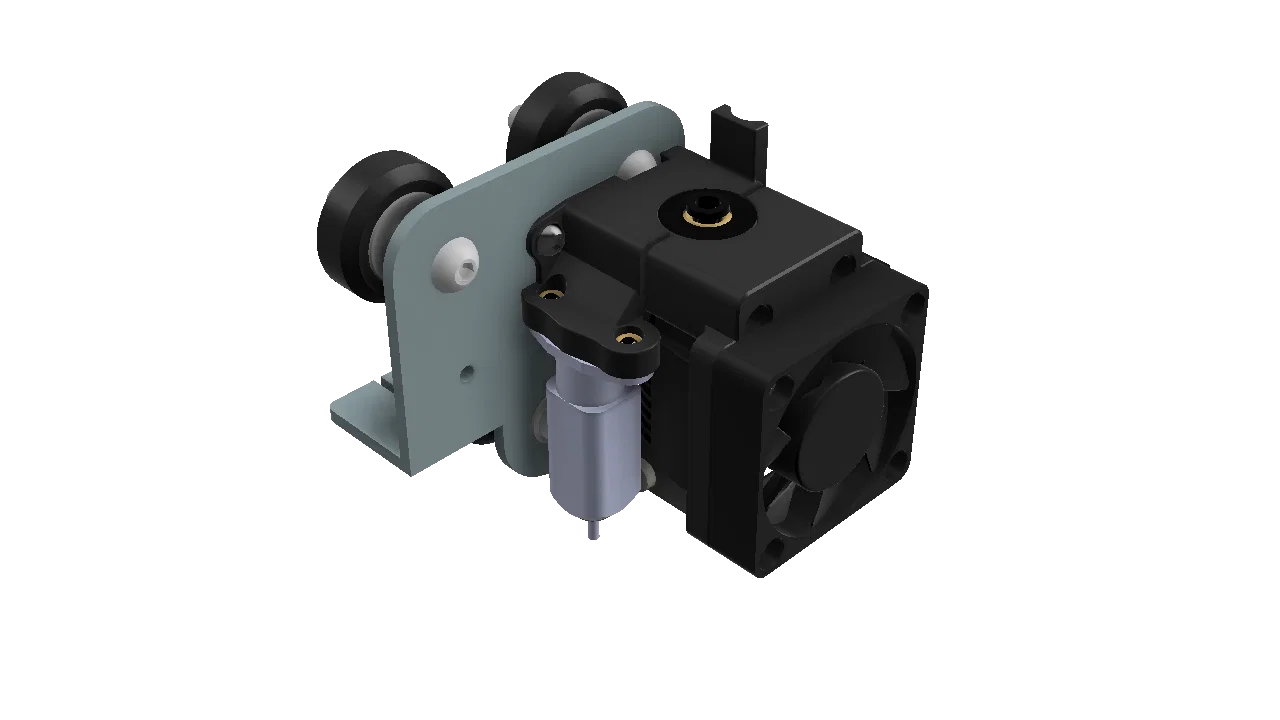

Kết quả là một bộ mount nhỏ gọn, có thể lắp trực tiếp lên tấm plate có sẵn của Ender 3 Pro.

Các bạn hãy thử in và trải nghiệm, rồi cho mình biết cảm nhận ở phần bình luận nhé!

Vật liệu cần thiết:

8x heat insert M3x5x4.
2x ốc BHCS M3x25.
4x ốc SHCS M3x12.
3x ốc SHCS M3x6.

Thông số in khuyến nghị:

Chất liệu: ABS.
Độ dày lớp in (Layer height): 0.2mm.
Độ rộng đường đùn (Extrusion width): 0.4mm.
Kiểu in infill: Grid, Gyroid, Honeycomb, Triangle hoặc Cubic.
Độ đặc (Infill): 40%.
Số lớp tường (Wall count): 4.
Số lớp mặt trên/dưới: 5.

In không cần support!

Thiết kế đã bao gồm sẵn phần support được tích hợp, rất dễ dàng gỡ bỏ sau khi in xong.

Lưu ý: Phải lắp hotend sao cho phần đầu đốt (heater) nằm ở phía sau!
