Chisel Router Plane 1/2-inch (12mm) v2 - Bản cải tiến nhỏ gọn

Tác giả JohnMartin

Lượt tải
292
Lượt thích
129
Lượt coi
1.919

File 13 30,2 MB

  • LeverCap_1776361514.stepSTEP · 186,8 KB
  • Knob_x2_1776361515.stepSTEP · 688 KB
  • BodyScrew_x2_1776361516.stepSTEP · 652 KB
  • Handle_Screw_x2_1776361517.stepSTEP · 822,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

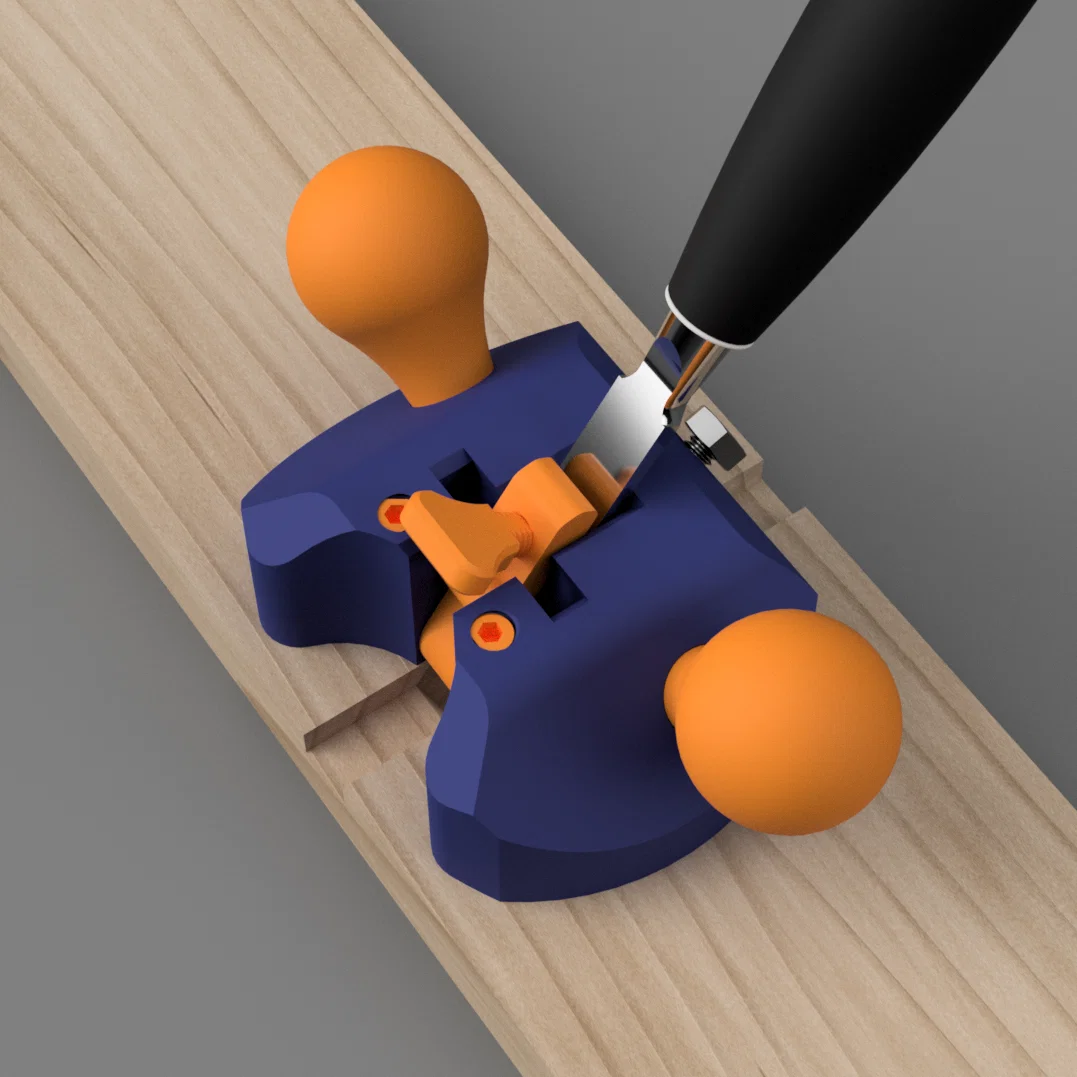

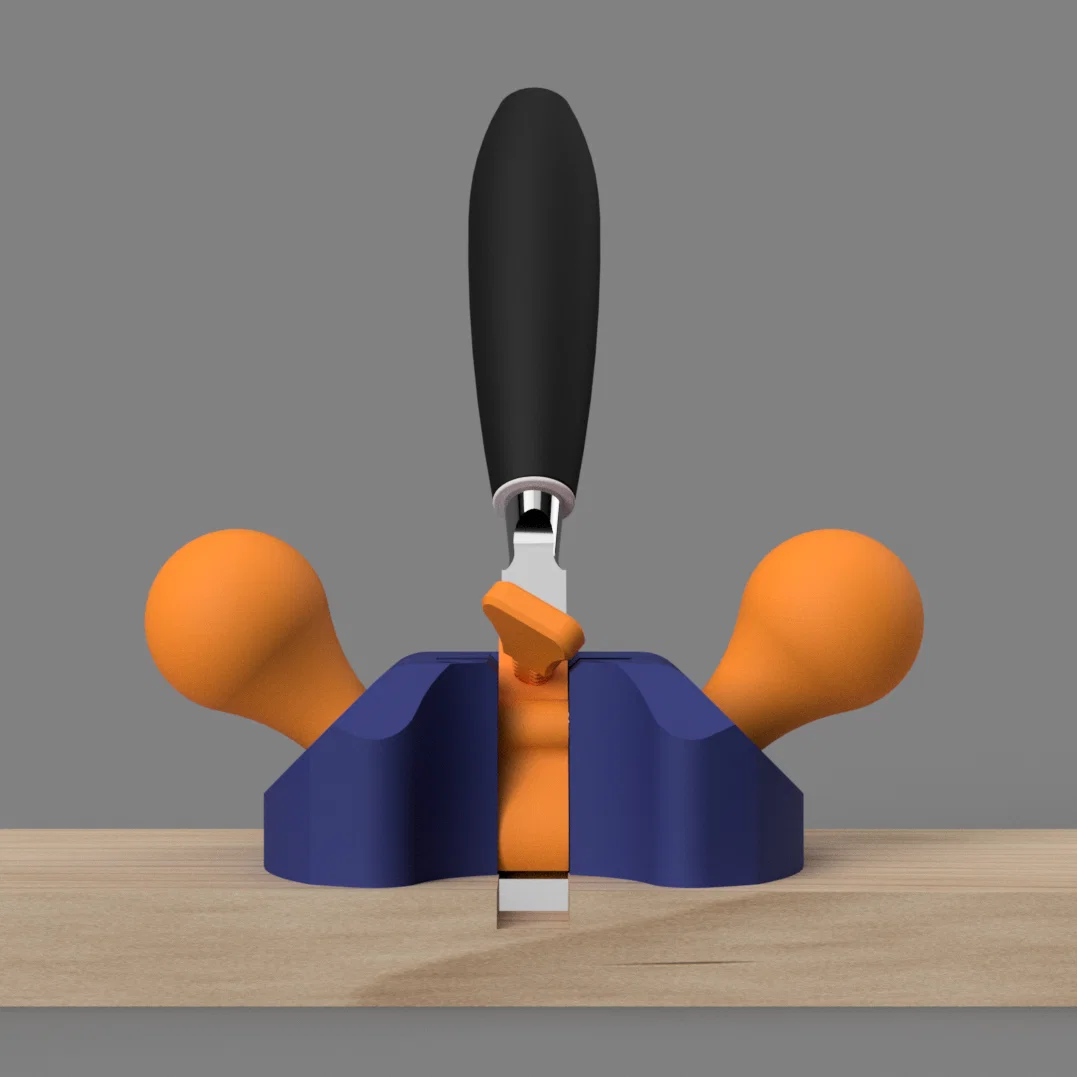

Đây là phiên bản cải tiến tiếp theo của chiếc bàn bào router (chisel router plane) in 3D. Phiên bản gốc () tuy hoạt động được nhưng chưa thực sự tối ưu. Tôi cần giải quyết vấn đề về độ bền cũng như giảm bớt lượng nhựa khổng lồ phải dùng để in. Đó là lý do phiên bản nhỏ gọn và hoạt động hiệu quả hơn này ra đời.

Hướng dẫn in:

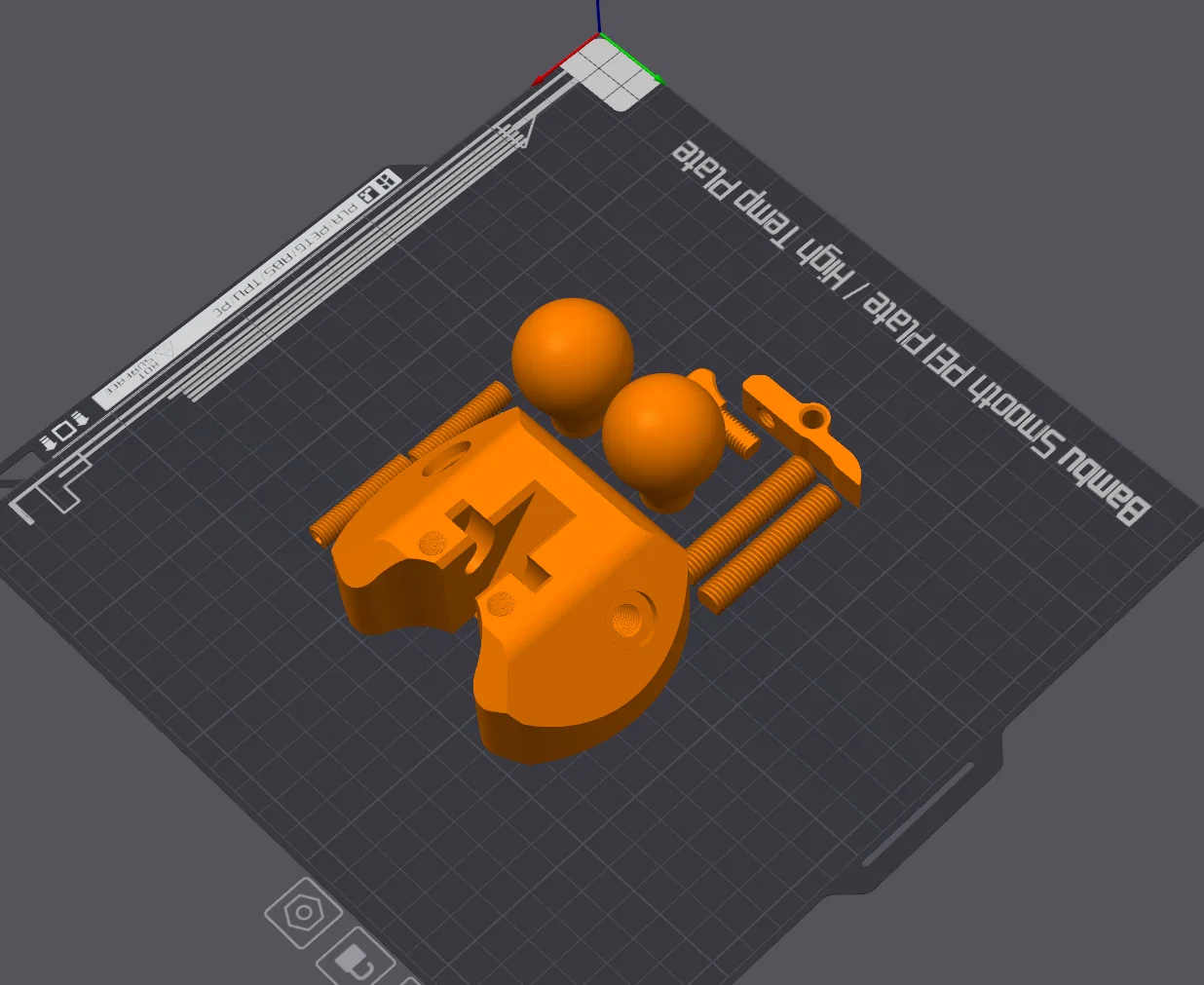

Hãy đảm bảo in phần nắp đòn bẩy (lever cap) với độ lấp đầy (infill) 100% hoặc tăng số lượng đường bao (perimeters) để đạt độ cứng cáp. Bạn không cần dùng support đâu. Tôi đã in bằng nhựa ASA mà không cần làm mát (cooling) và mọi thứ đều ổn. Ngoài ra, hãy in theo đúng hướng như hình hiển thị.

Các thay đổi chính:

  • Nhỏ gọn hơn nhiều: Bản gốc tốn nhựa một cách vô lý.

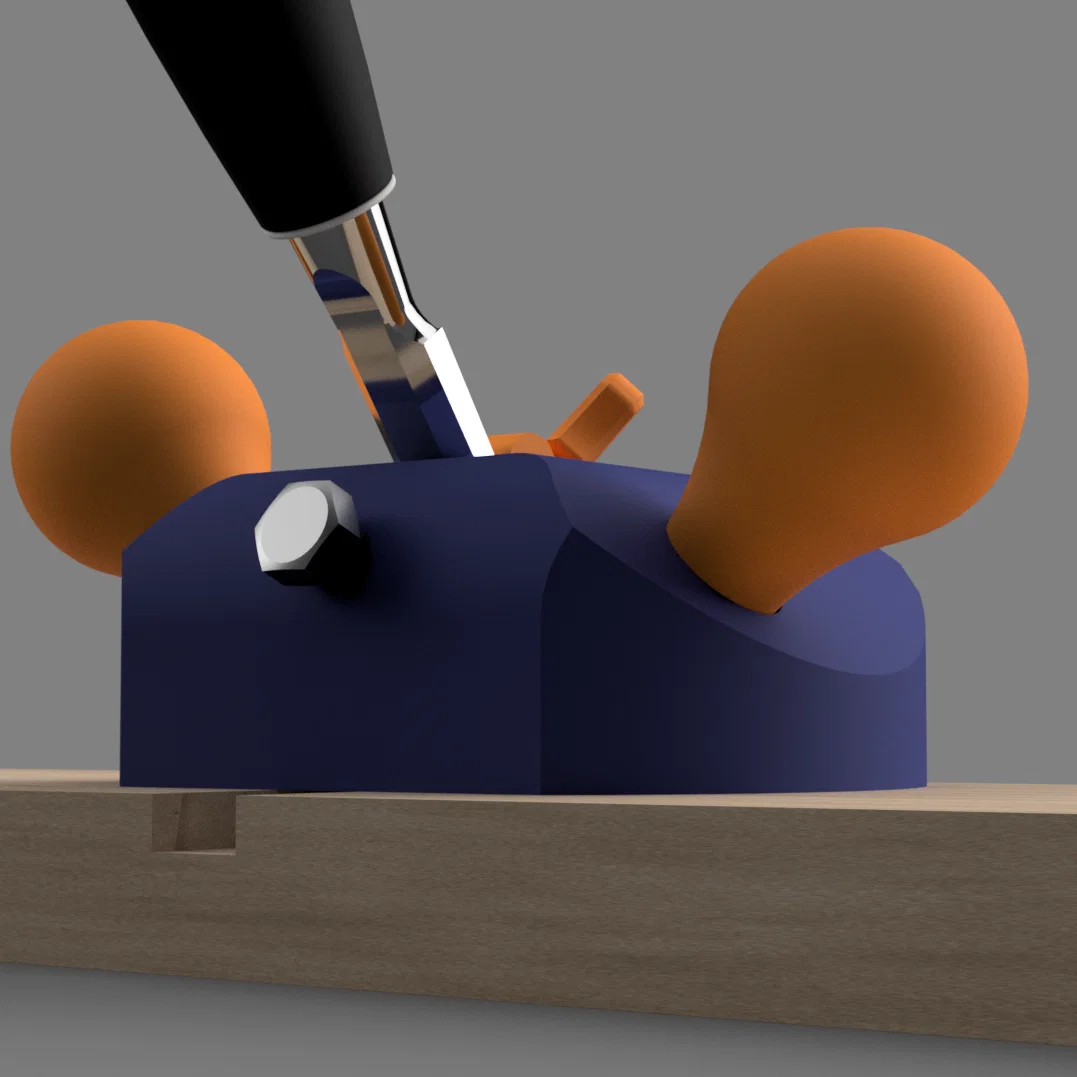

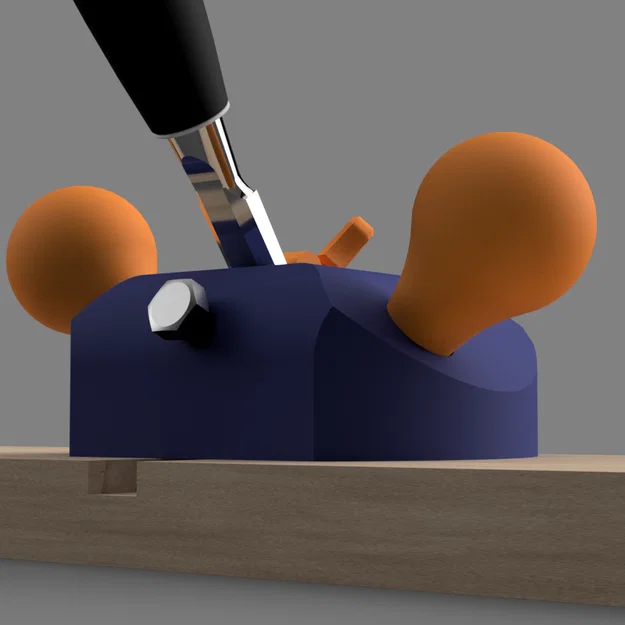

  • Sử dụng bu-lông nhỏ hơn cho nút nhấn phía sau để rút lưỡi bào.

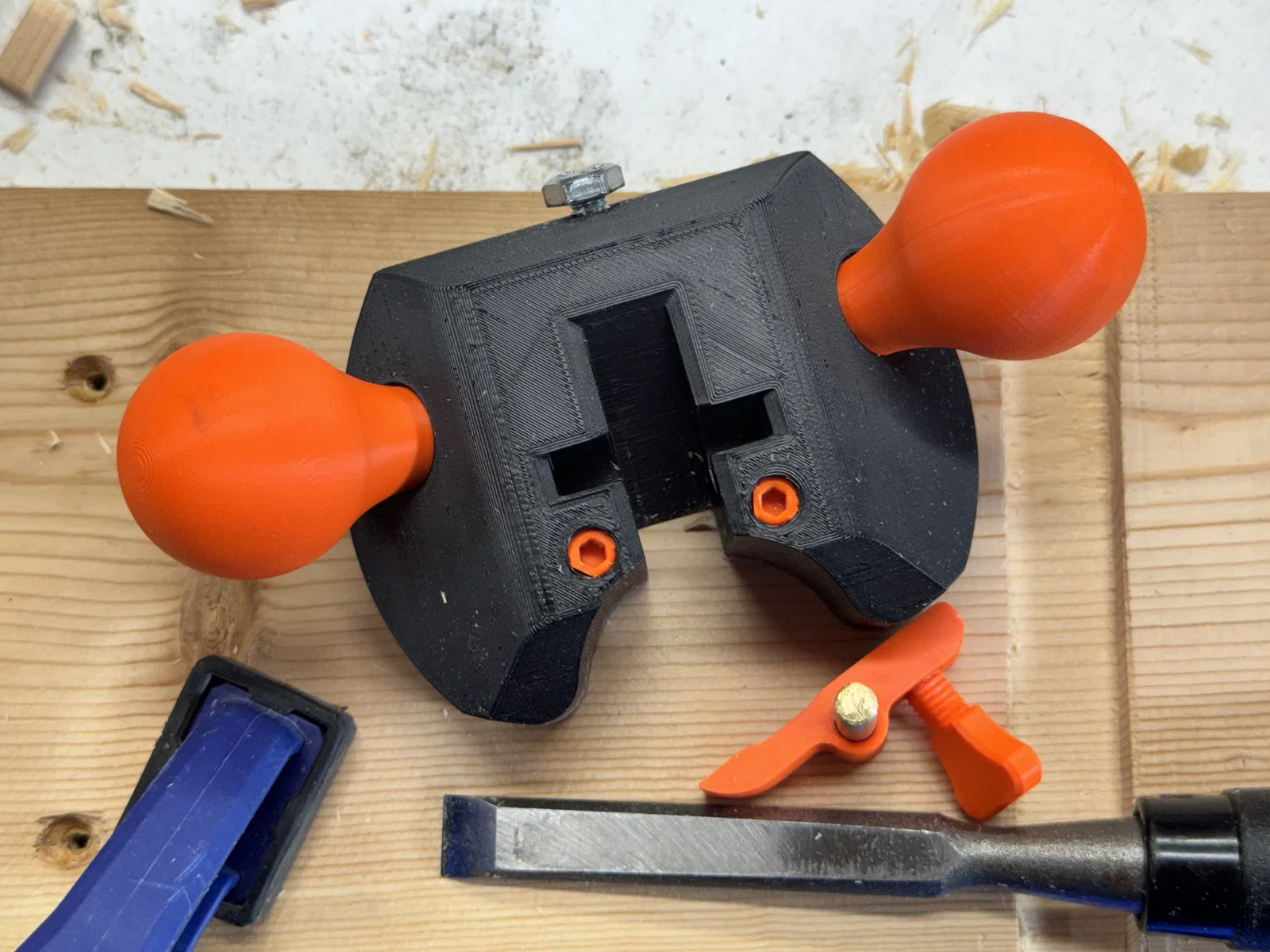

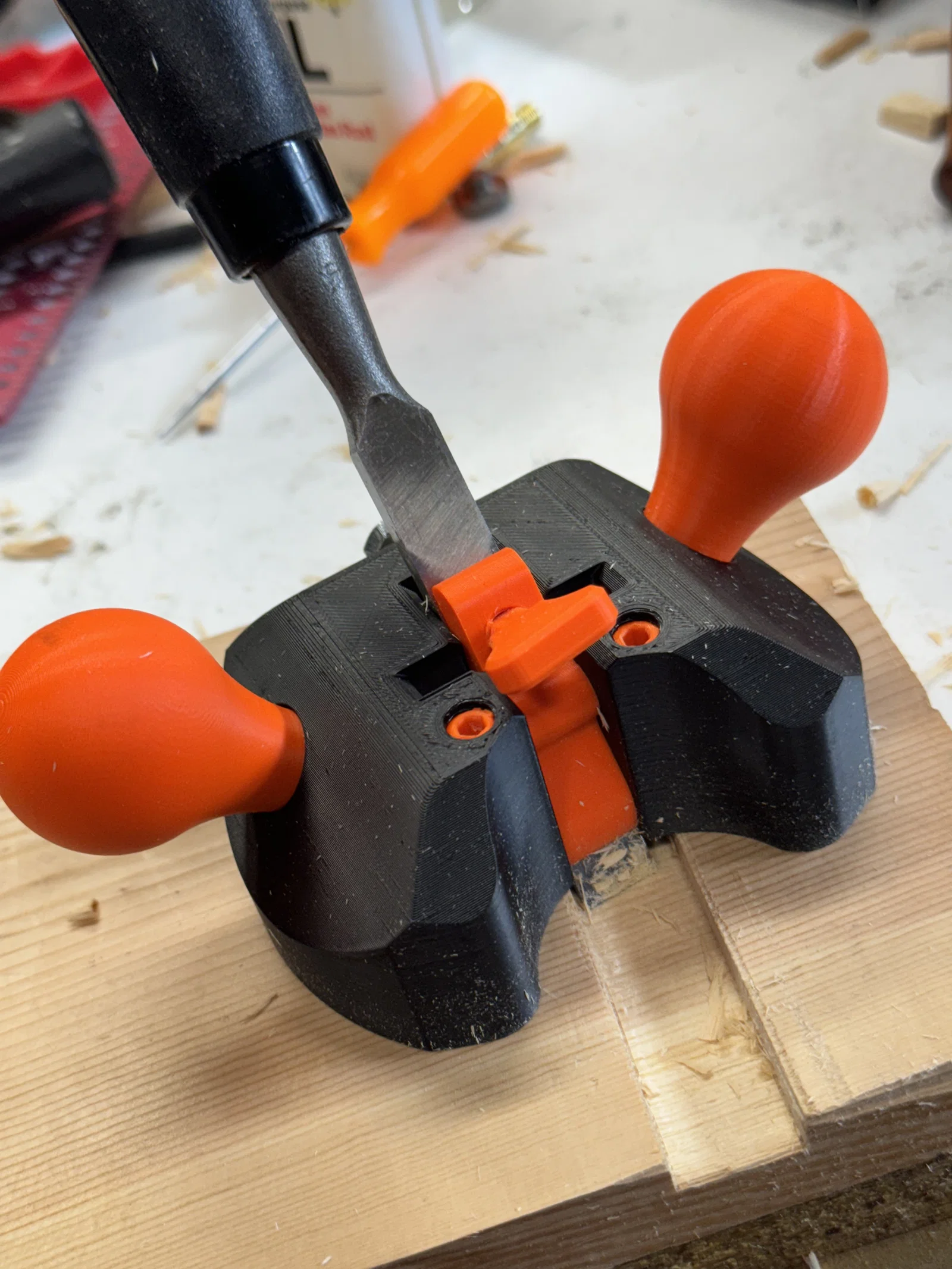

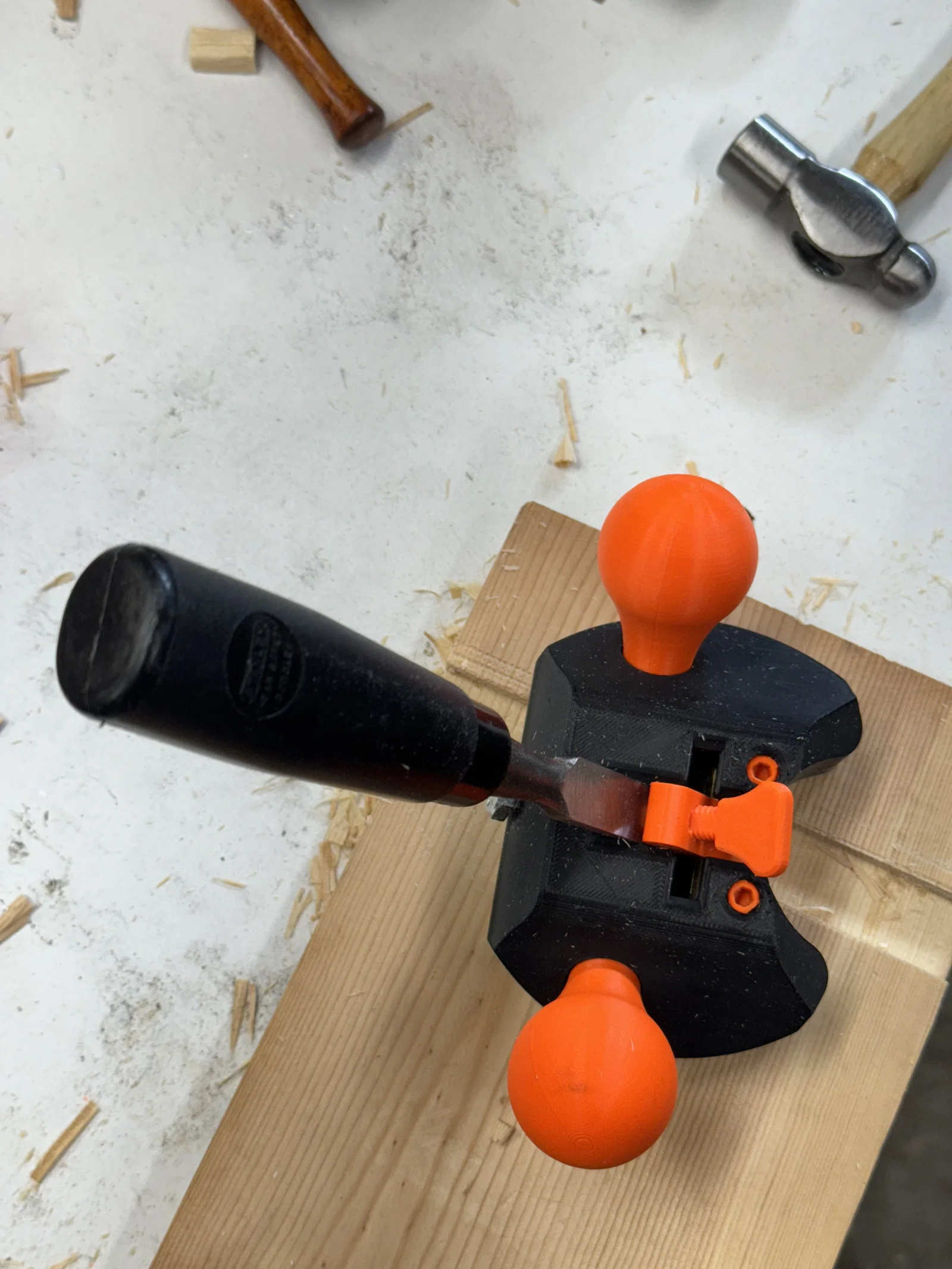

  • Bỏ thiết kế nêm cũ, thay bằng kiểu nắp đòn bẩy xoay. Nó giữ chiếc đục (chisel) rất chắc chắn.

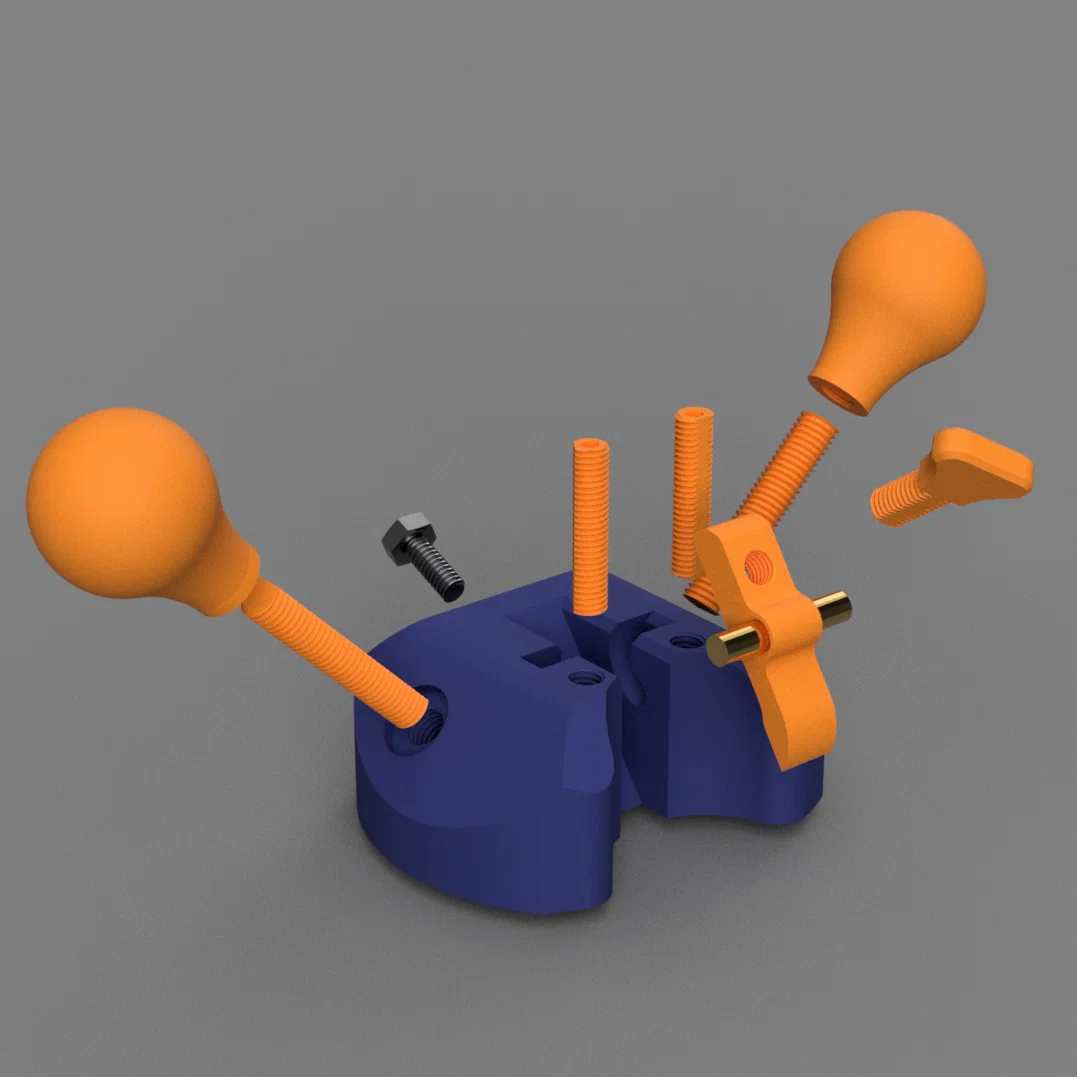

  • Thêm các ốc vít dọc để ngăn thân máy bị nứt theo đường in (layer lines).
  • Điều chỉnh góc nghiêng để giảm bớt lực đẩy ngược lên lưỡi đục, giúp nó không bị trượt.

Những gì bạn cần:

  • Đục 1/2 inch (12mm).
  • Thanh đồng hoặc thép dài 1 1/4 inch (35mm), đường kính 1/4 inch (6mm).
  • Cây lục giác 3.5mm để vặn các ốc vít hỗ trợ thân máy.
  • Bu-lông 1/4-20 cho nút nhấn phía sau.

Tôi cố tình để khe cắm chốt hơi rộng. Ý định là để anh em có thể làm nhiều loại đế khác nhau và dễ dàng tháo lắp phần nắp đòn bẩy qua lại giữa các đế. Nó sẽ giữ chắc chắn khi bạn đã lắp đục vào.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
13
Tổng dung lượng
30,2 MB
File lớn nhất
10,9 MB
