Bánh Xe Puli Dùng Để Rà Trơn Xích Xe Đạp Đã Wax

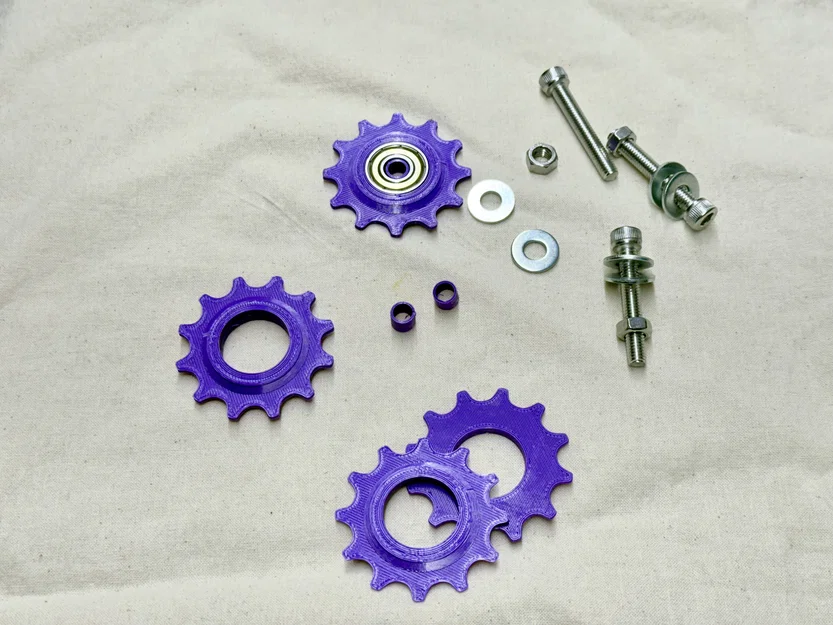

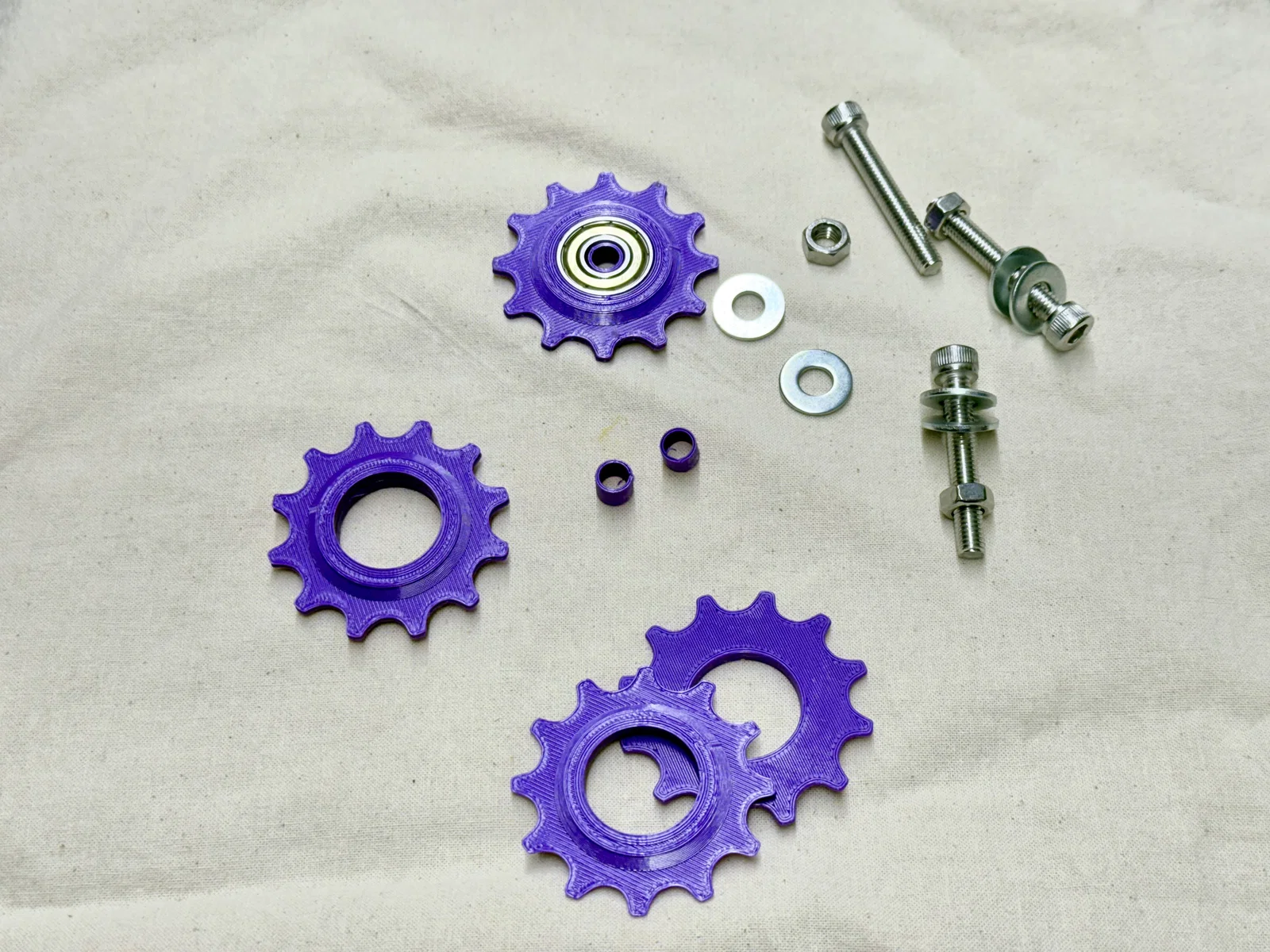

Đây là một nửa của bánh xe puli dành cho xích xe đạp. Bạn hãy in hai cái rồi dán lại với nhau nhé. Mình thấy nếu in nguyên cả bánh thì cần phải dùng support, làm bề mặt không được mượt mà như mong muốn. Bức ảnh thứ năm cho thấy hai nửa ở phía dưới, một bộ đã dán hoàn chỉnh ở giữa và một bánh xe đã lắp vòng bi ở phía trên.

Sản phẩm này dùng được cho các loại xích lên tới 12 tốc độ, bao gồm cả SRAM AXS flattop.

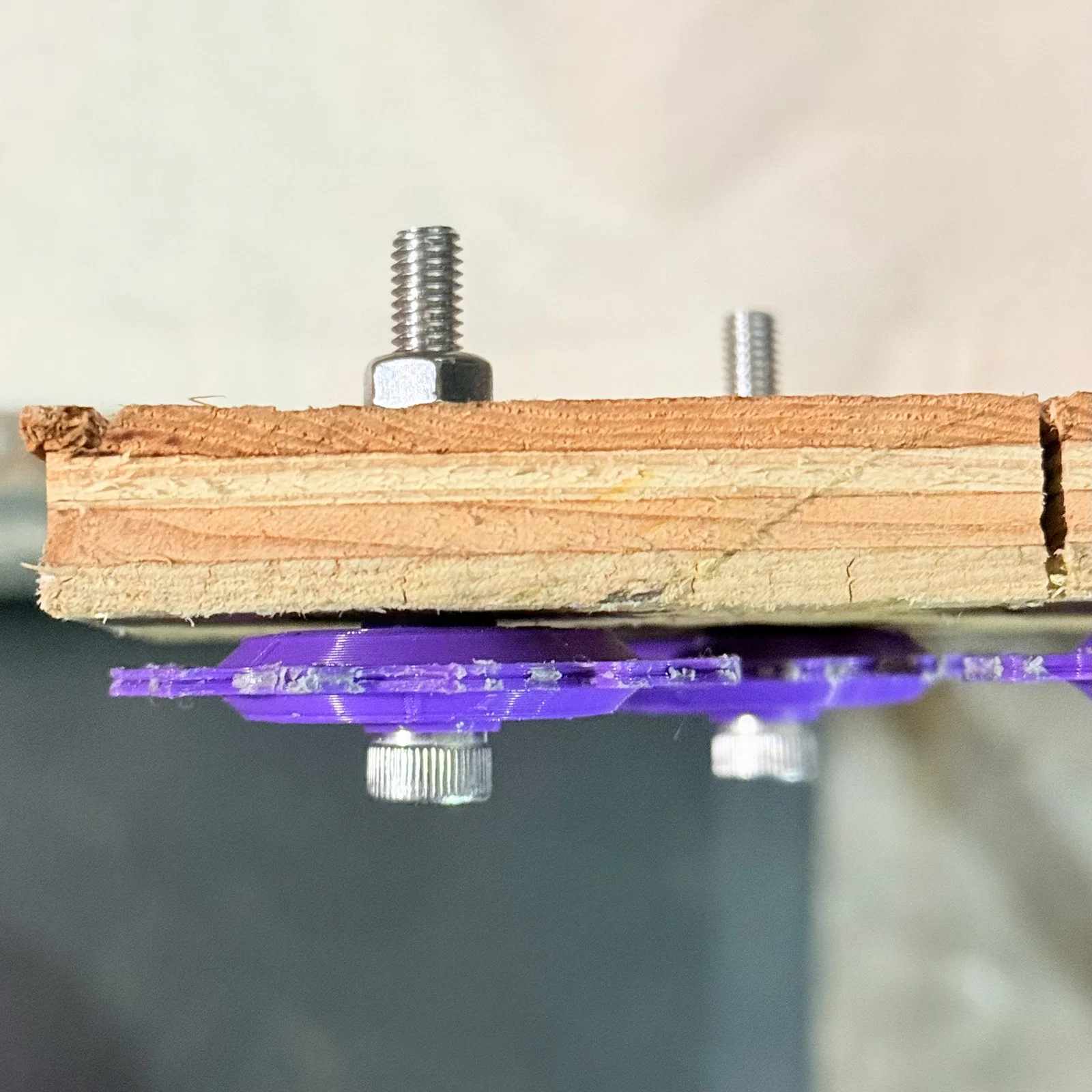

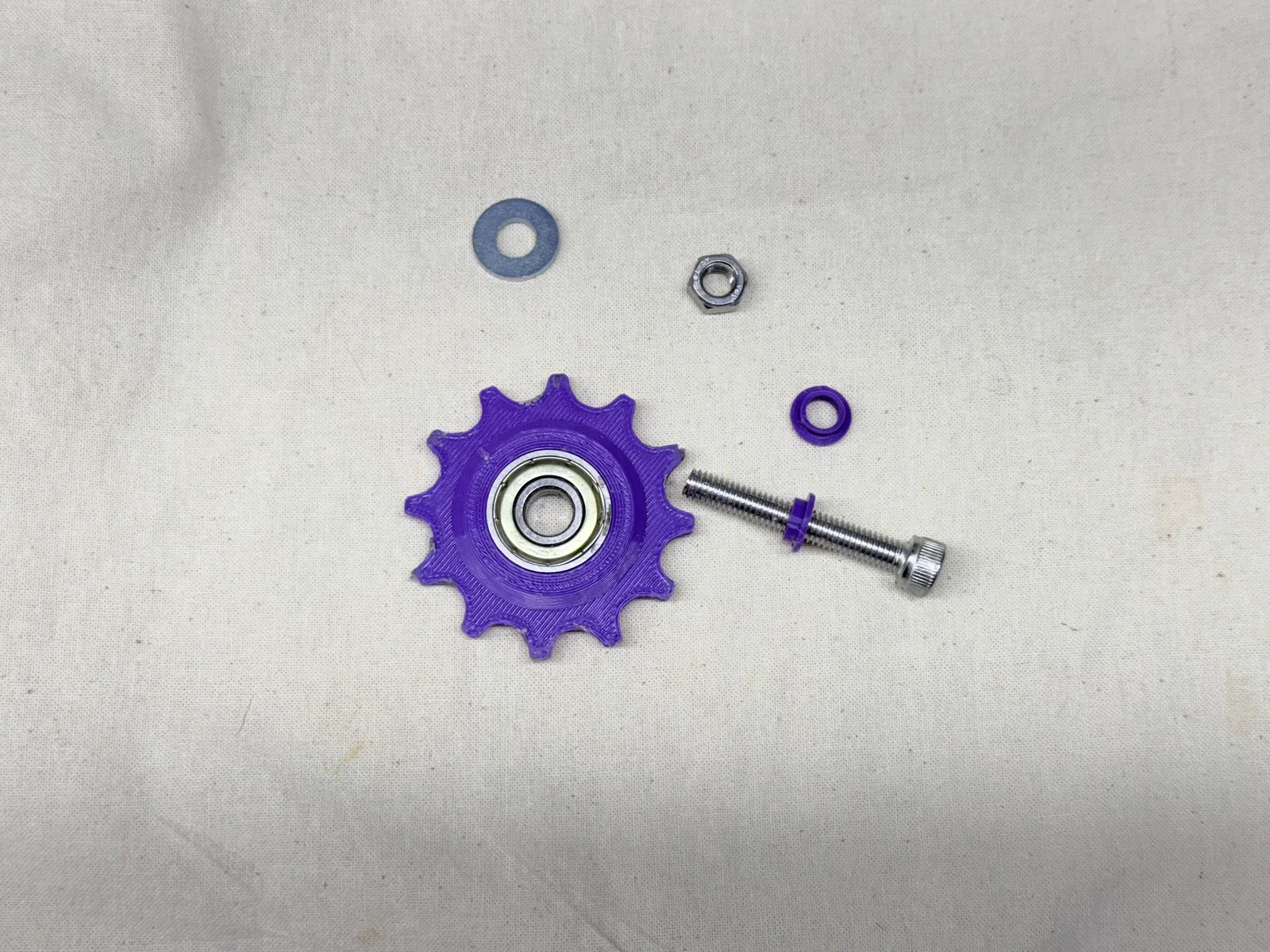

Phần tâm của bánh xe vừa với vòng bi 608ZZ. Vì mình có sẵn ốc M6 nên mình đã in thêm các miếng đệm (spacer) cho ốc, đây là file STL còn lại đi kèm. Mỗi bánh xe cần dùng hai miếng. (Lưu ý: một vài ảnh cho thấy miếng đệm không có gờ. Bạn cần dùng loại có gờ để vòng bi không bị cạ vào bảng khi lắp).

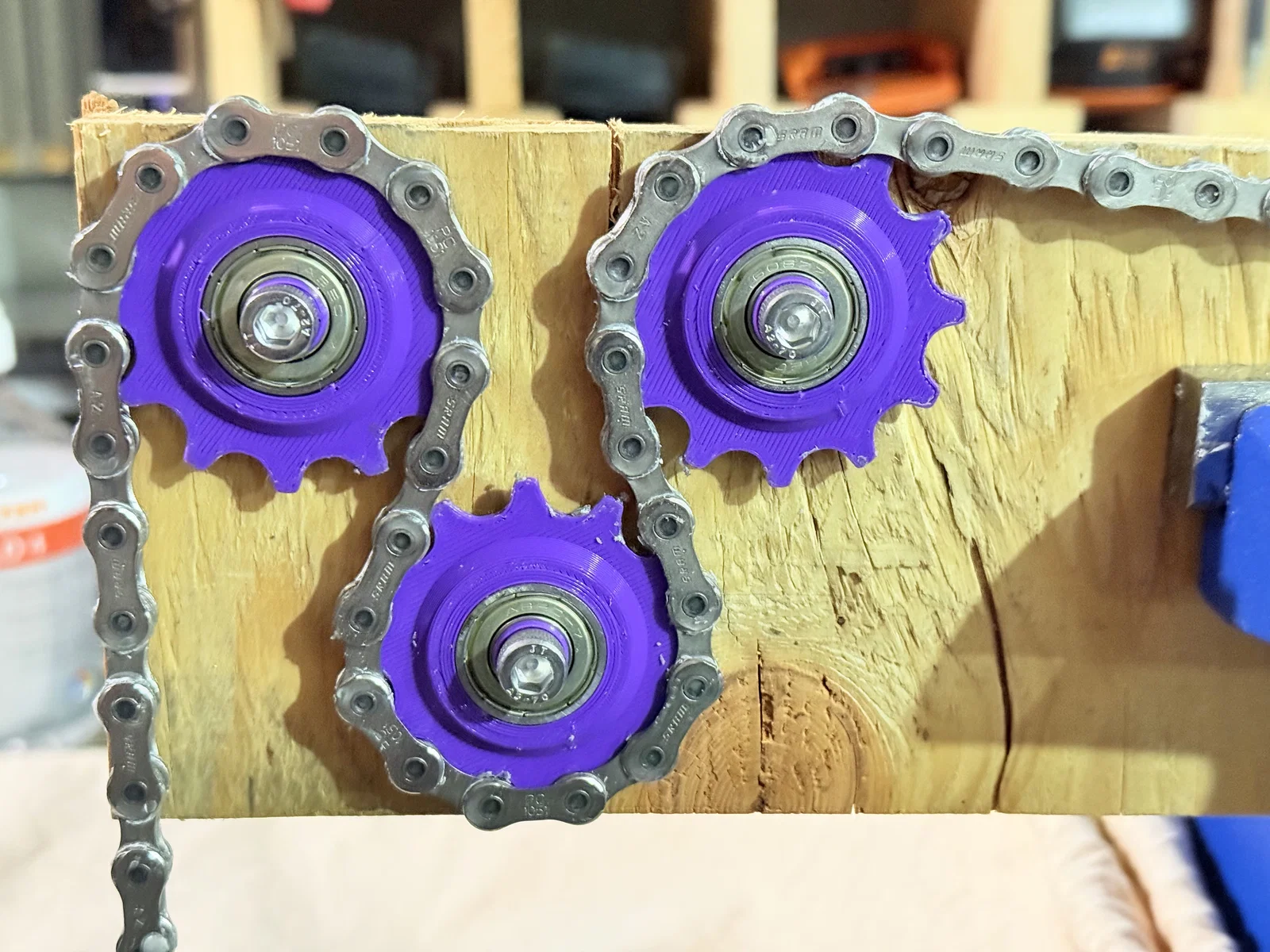

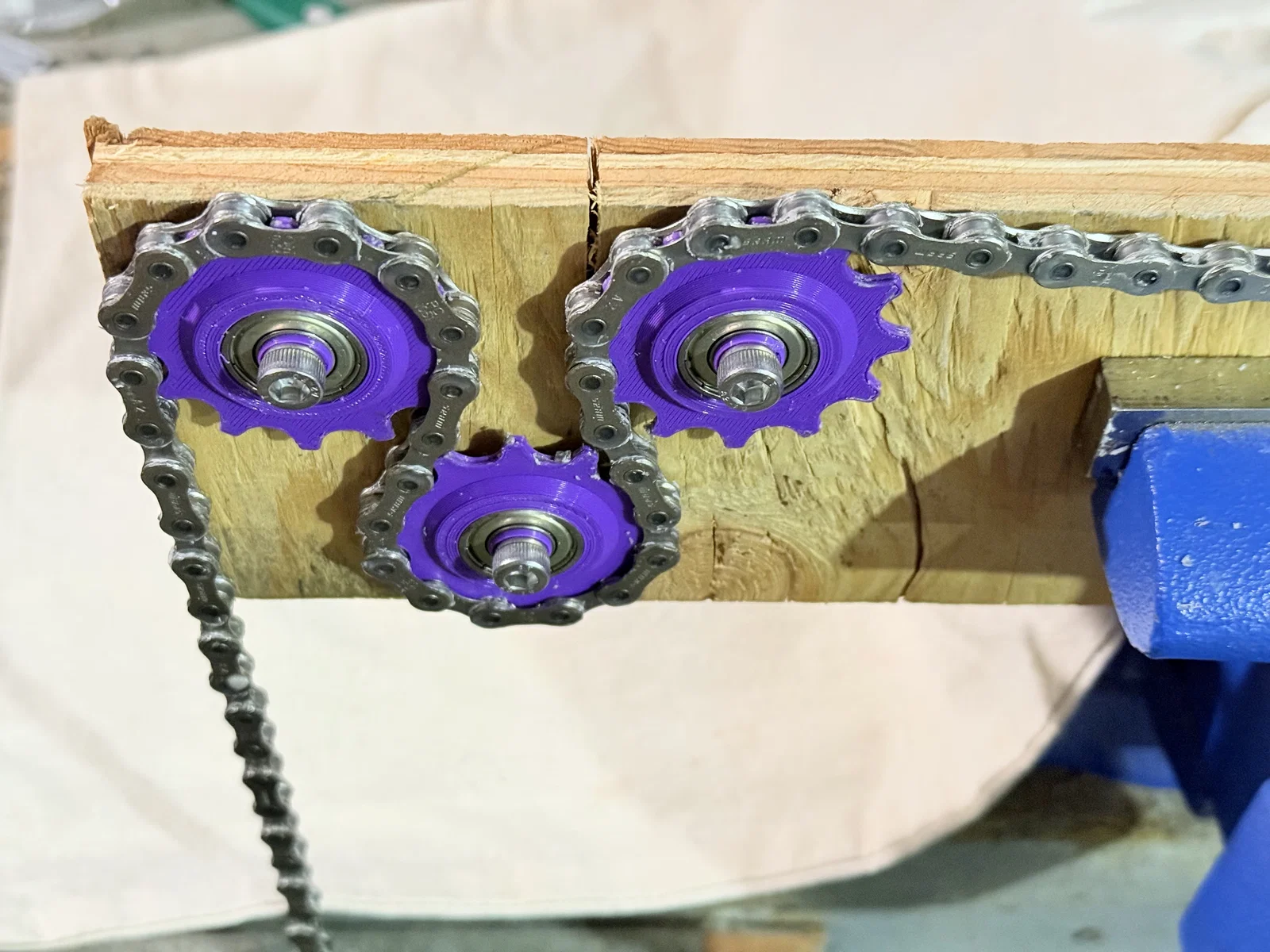

Ảnh minh họa cách lắp 3 cái lên bảng để luồn xích đã sáp vào, giúp các mắt xích linh hoạt hơn sau khi sáp khô và cứng lại. Bạn có thể cân nhắc đặt hai bánh ở trên gần nhau hơn một chút. Bánh puli càng gần thì các mắt xích càng phải uốn cong nhiều hơn, đó chính là mục tiêu của việc này.

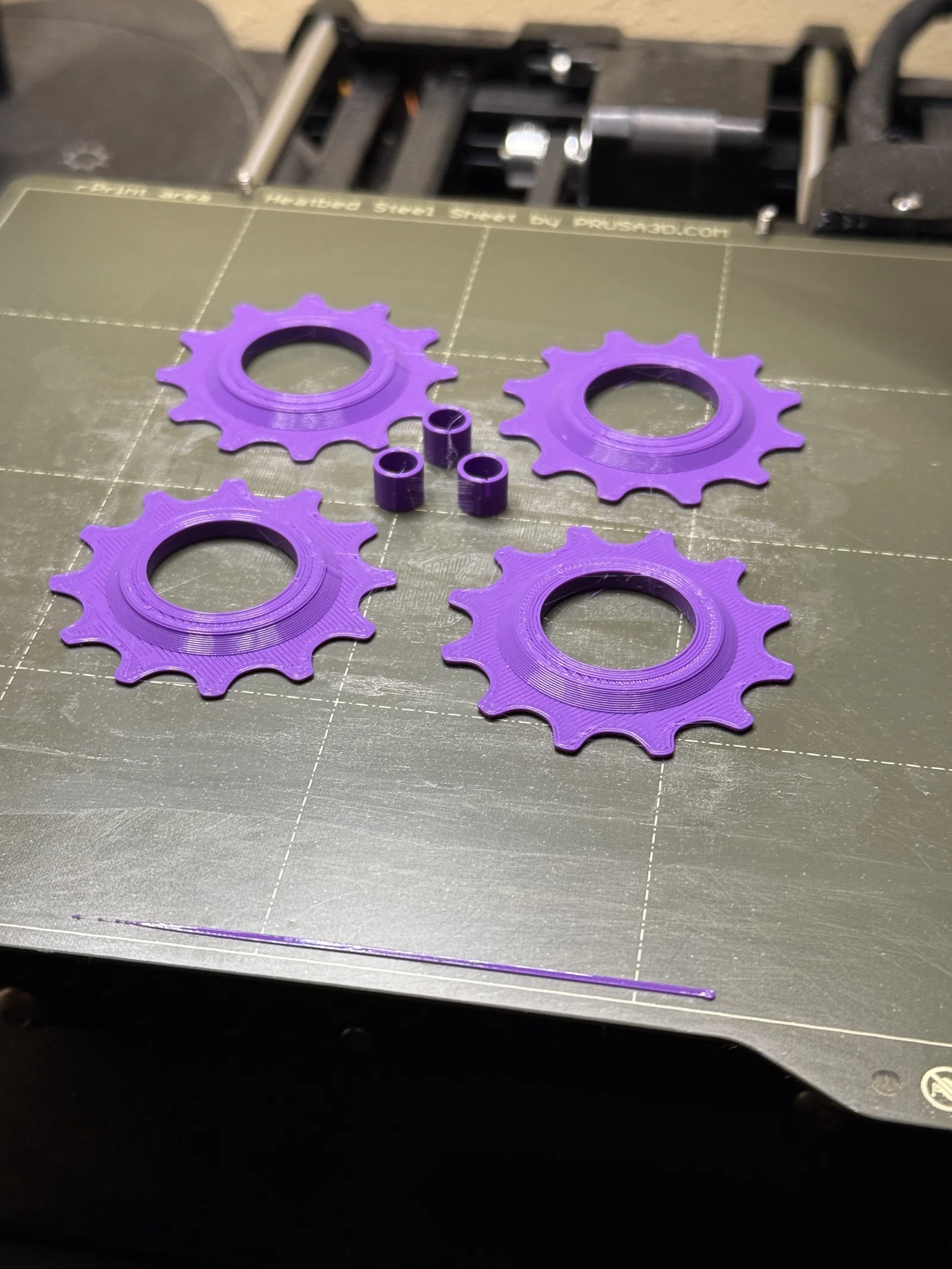

Mình in bằng nhựa PLA với chiều cao lớp in 0.2 mm. Thời gian sẽ trả lời liệu PLA có chịu được lực không... bạn có thể thử các loại vật liệu khác nếu muốn.

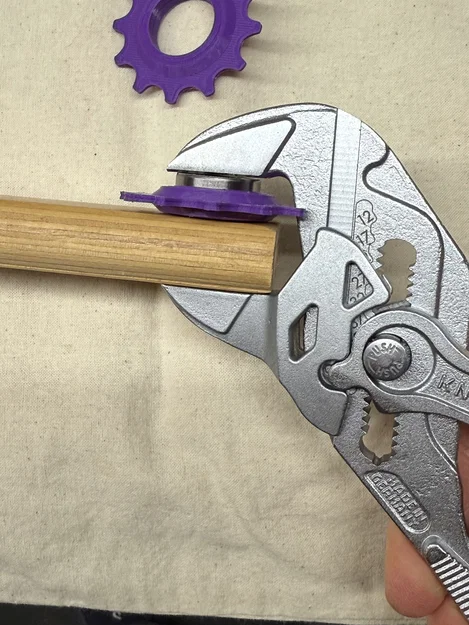

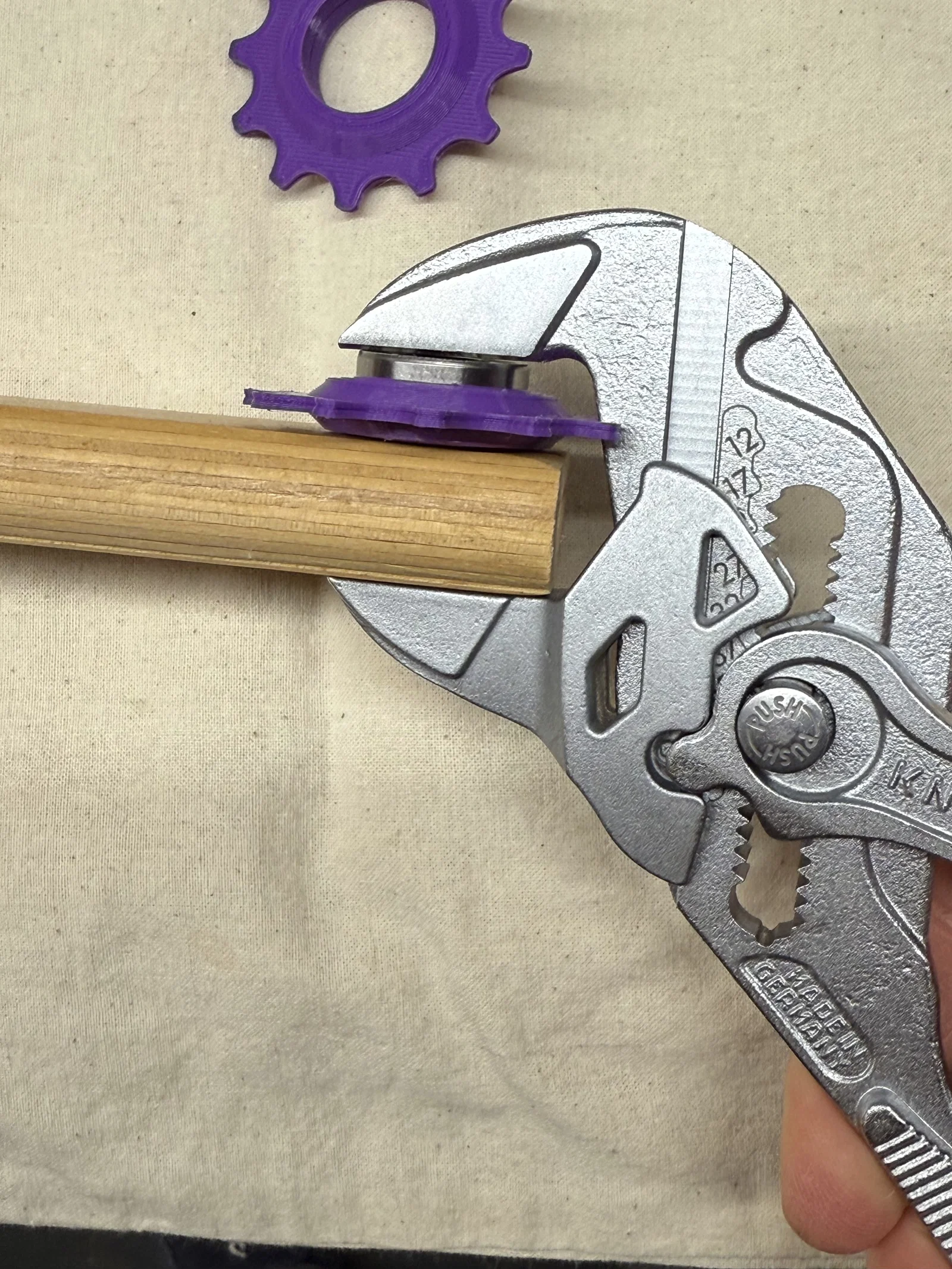

Mình dùng kìm Knipex Pliers Wrench để ép vòng bi vào... phải tranh thủ khoe khéo một trong những món đồ nghề yêu thích của mình chứ! 😁

Bánh xe puli này là phiên bản chỉnh sửa từ thiết kế “SRAM GX EAGLE Pulley wheel” của @MP_2026695.
