Bảng chuyển đổi SKR E3 mini V3 cho FLSUN QQ-S Pro

Bảng này sẽ cung cấp một giá đỡ cho SKR E3 mini V3 trong FLSUN QQ-S Pro. Bảng này ổn khi in bằng PLA, không cần hỗ trợ, và hầu như bất kỳ cài đặt nào.

Nó được thiết kế để tái sử dụng các vít từ bo mạch OEM. Chúng tự khoan và giữ rất tốt.

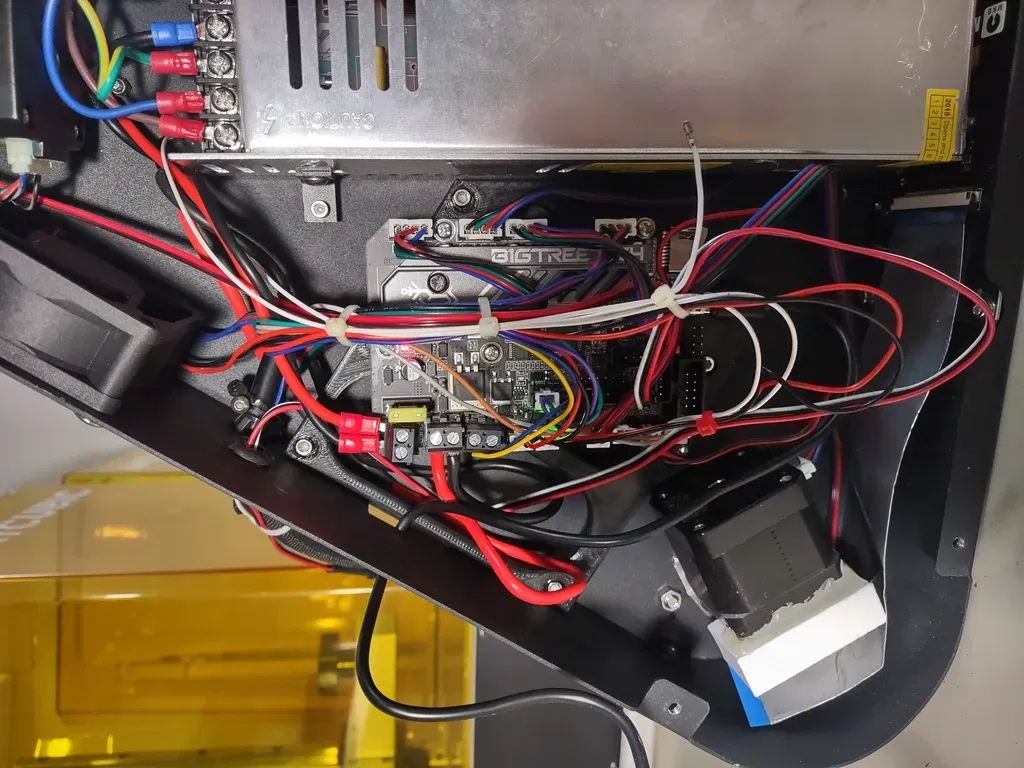

Bo mạch được gắn ở một góc khuất trên bảng nhưng đó là cách duy nhất nó có thể hoạt động. Tôi đi cáp micro-USB qua lỗ RG45. Có thể hợp lý khi lắp đặt một cái gì đó để giữ cáp micro-USB không bị mài mòn nơi nó chạm vào kim loại nhưng tôi sử dụng cáp từ Dollarama và không quá lo lắng về điều đó.

Tôi đã nghĩ đến việc tạo ra một giá đỡ cho cả E3 mini V3 và một rPi 4b nhưng nó sẽ rất chật chội và tôi thích giữ pi ở không khí mở nơi nó có thể làm mát. Thêm vào đó, tôi sử dụng camera rPi nên pi cần ở khá gần camera. Nếu ai đó muốn một giải pháp tất cả trong một, tôi có thể xem xét làm việc trên đó. Gửi cho tôi một ghi chú.

Tôi muốn nói rằng SKR E3 mini V3 là một bo mạch thực sự tuyệt vời; lý tưởng cho QQ-S Pro. Sử dụng 16 bước vi mô, chất lượng cực kỳ tốt. Đây là một giải pháp tuyệt vời mà tôi sẽ giới thiệu cho người dùng QQ-S Pro không ngại đi qua than nóng để có được toàn bộ hệ thống được kết nối và cấu hình.

Tôi đã chạy Klipper trong một thời gian. Tôi có thể tải lên các cấu hình của mình để người khác sử dụng. Tốc độ in tối đa đạt 200mm/s với đầu phun tiêu chuẩn. Tôi sẽ thử nghiệm với một CHT và xem nó hoạt động như thế nào. Có một số hiện tượng rung. Tần số X&Y khoảng 20Hz vì vậy khung có thể cần được gia cố thêm. Tôi dự định thêm một số yếu tố gia cố nhưng không đi xa hơn thế. QQ-S Pro là một máy in tuyệt vời nhưng nó sẽ không bao giờ là một Voron.

Chúc bạn in ấn vui vẻ!
