Miếng đệm chống rơ trục Y cho Ender3 V3 KE/SE

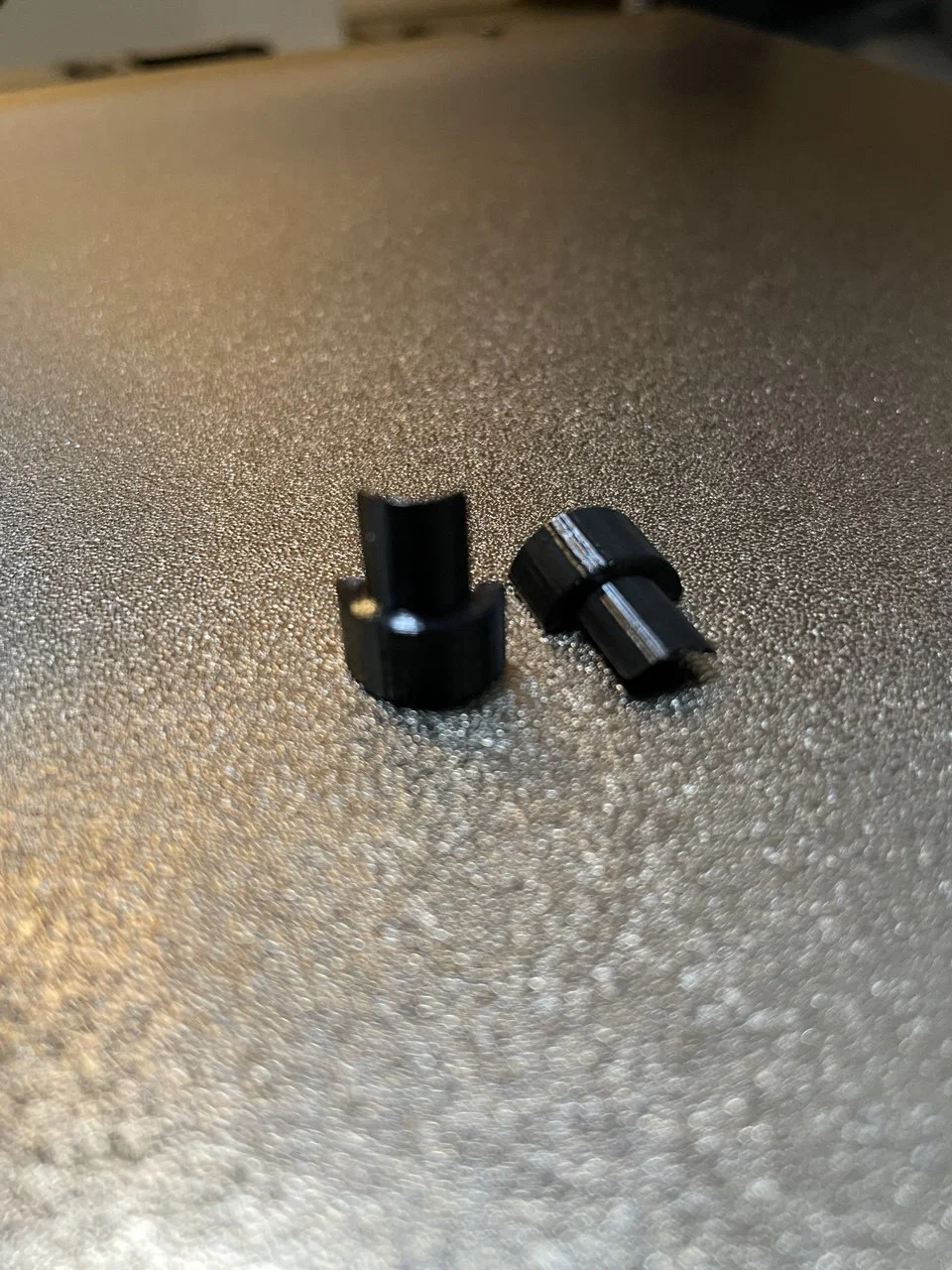

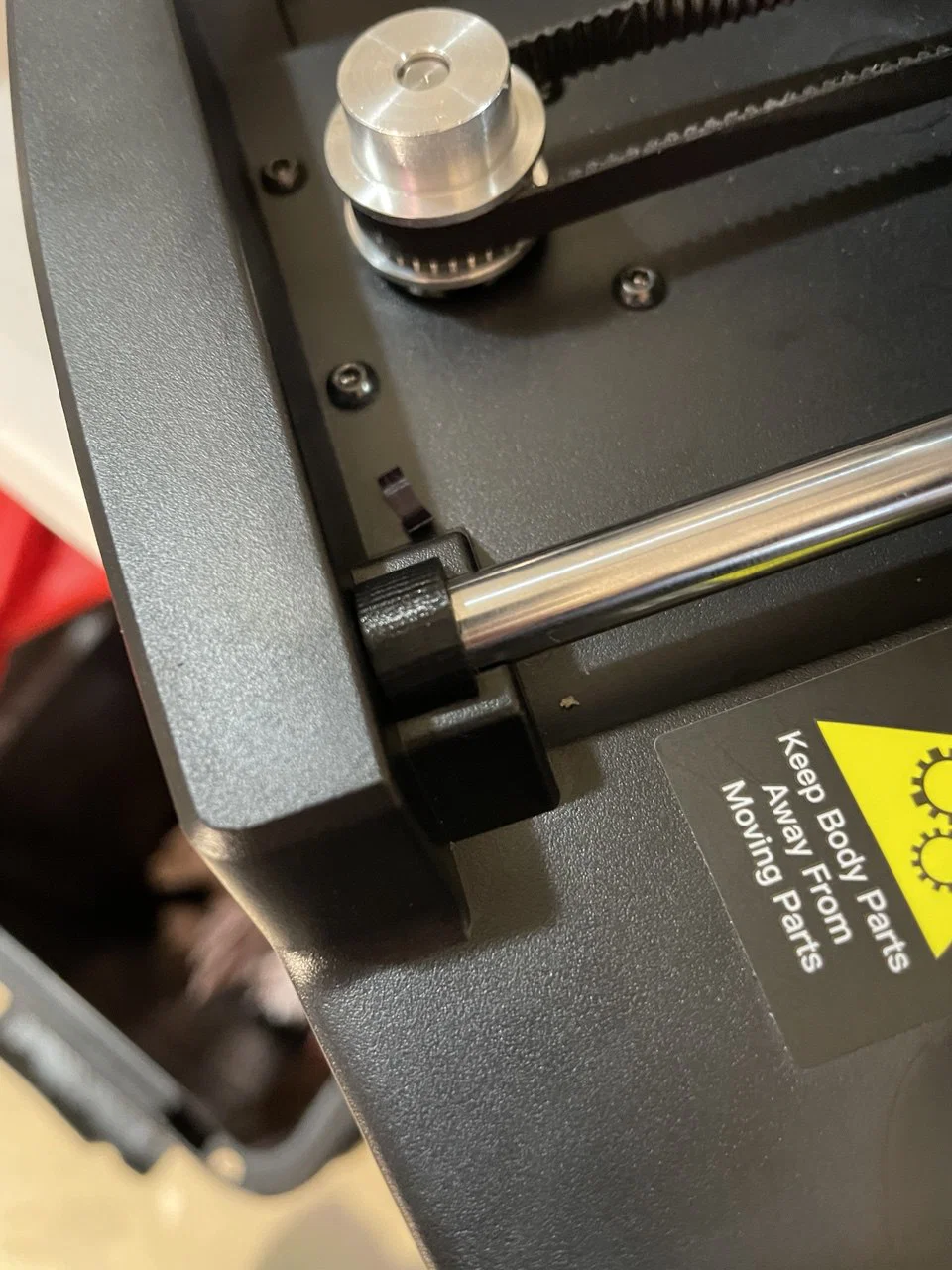

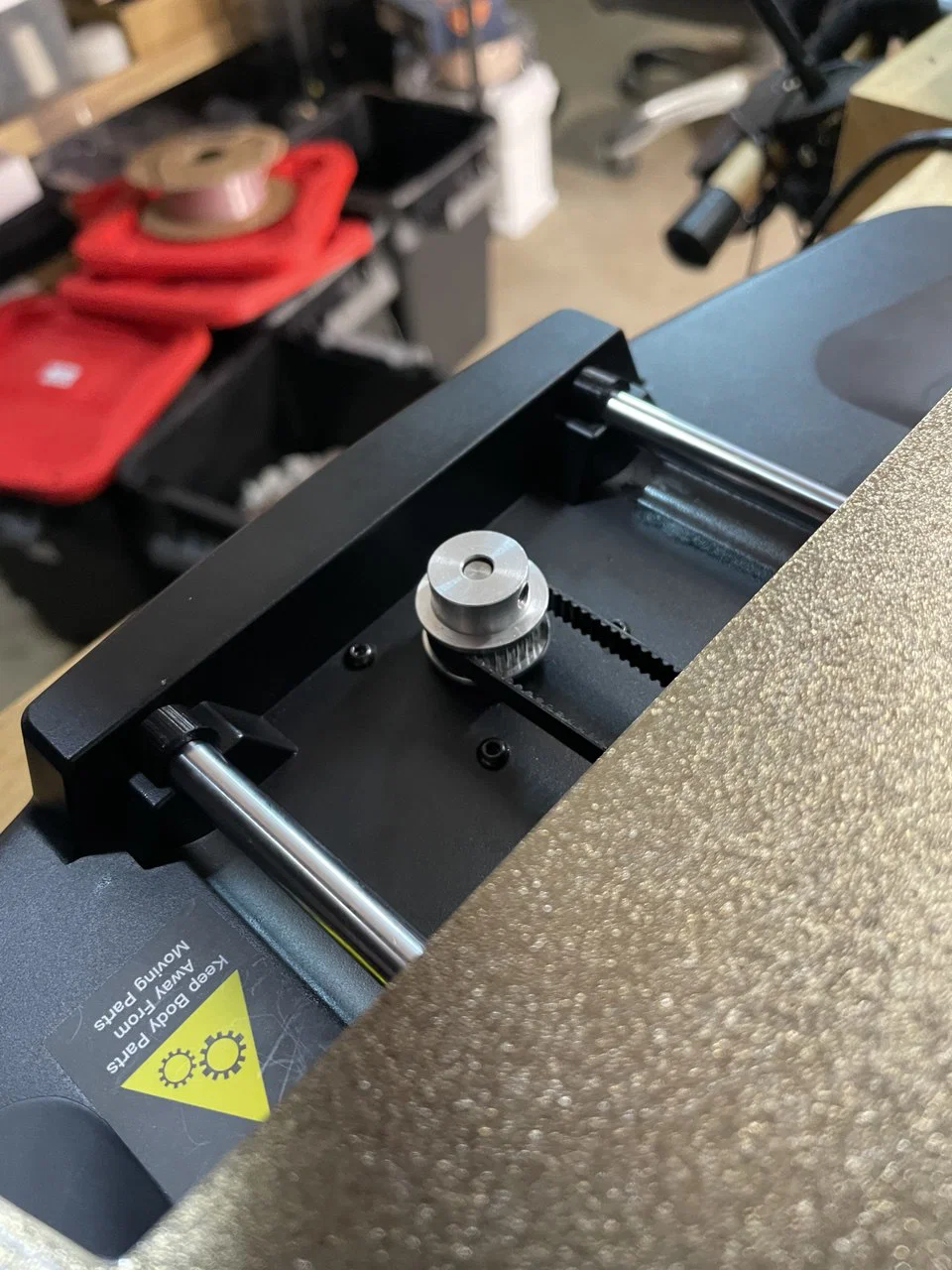

Máy in Ender3 V3 KE trước đây có hai ốc vít ở phía trước để giữ cố định các thanh trục tuyến tính vào khung máy. Gần đây, nhà sản xuất đã thay đổi thiết kế và loại bỏ các ốc vít này (do chúng cũng khá ngắn). Hiện nay, trên một số lô hàng (không phải tất cả), các thanh trục ở phía trước có độ rơ khoảng 0.3mm theo chiều lên xuống. Bình thường thì không sao, nhưng với các bản in cao, nếu đầu phun bị kéo hoặc có lực quán tính, các thanh trục này có thể bị nâng lên gây ra tiếng kêu lạch cạch và làm giảm chất lượng in. Hầu hết mọi người chọn nâng cấp lên ray tuyến tính để giải quyết vấn đề này. Tuy nhiên, tôi đang vận hành một dàn máy in và thấy rằng việc này tốn kém và không cần thiết nếu có thể xử lý được nguyên nhân gốc rễ. Để làm được điều đó, tôi đã thiết kế các miếng đệm (bushing) dạng nửa vòng để loại bỏ độ rơ này với chi phí bằng không. Việc lắp đặt chỉ mất vài phút. Tôi cung cấp nhiều kích thước khác nhau. Con số ở cuối tên file cho biết độ dày của miếng đệm. Tôi đã thiết kế dựa trên hai máy in mới và phiên bản 0.28mm hoạt động hoàn hảo, loại bỏ hoàn toàn độ rơ. Nếu máy của bạn đã dùng lâu, có thể cần kích thước dày hơn. Hãy bắt đầu với bản 0.28mm, nếu vẫn còn rơ thì tăng dần lên 0.30mm, 0.32mm, 0.34mm hoặc 0.36mm. Nếu trong quá trình lắp mà miếng đệm bị gãy hoặc quá chật, hãy chọn kích thước nhỏ hơn. ### Cài đặt cấu hình: - Vòi phun (Nozzle): 0.2mm (bắt buộc, vòi 0.4mm khó làm tốt được) - Độ rộng đường in (Line Width): 0.2mm - Chiều cao lớp in (Layer Height): 0.12mm - Số vòng tường (Wall Loops): 5 - Lớp vỏ trên/dưới: 3 lớp - Nếu chi tiết không bám bàn, hãy thêm Brim: Rộng 2mm, khoảng cách brim/vật thể 0.04mm. ### Chất liệu: Bạn có thể in bằng PLA, nhưng tôi thấy nó dễ giòn và gãy khi lắp. Tốt nhất nên dùng PETG. Lưu ý in nóng hơn bình thường khoảng 10 độ C (tôi in 260C) để tăng độ bền lớp in và giảm 60% quạt gió. Vì in PETG nóng dễ bị chảy nhão, hãy in từng miếng một. ### Lắp đặt: 1. Tháo hai ốc vít ở phía sau để giải phóng hai thanh trục. (Cẩn thận: đừng để thanh trục trượt hẳn ra ngoài vì bi trong bạc đạn có thể rơi ra!). 2. Trượt thanh trục về phía trước một chút cho đến khi thoát khỏi lỗ phía sau. 3. Nâng đuôi thanh trục lên và trượt nhẹ ra ngoài khung một chút để thoát lỗ phía trước. 4. Đặt miếng đệm lên đầu thanh trục, sau đó cẩn thận trượt ngược vào lỗ phía trước. Đảm bảo phần lưỡi của miếng đệm vào lỗ trước. 5. Đặt đuôi thanh trục vào lại vị trí cũ. 6. Giữ miếng đệm cố định bằng một tay và dùng tay kia trượt thanh trục về phía sau vào lỗ phía sau. 7. Kiểm tra độ rơ. Nếu còn rơ, hãy thử kích thước dày hơn. 8. Vặn lại hai ốc vít phía sau. ### Giải pháp thay thế: Nếu bạn thấy việc in miếng đệm quá khó hoặc hay bị gãy, có thể dùng ống co nhiệt (shrink tubing) có độ dày khoảng 0.3mm. Cắt một miếng nhỏ vừa vặn và cuộn theo thanh trục rồi đẩy vào lỗ. Chúc các bạn thành công!
