Cập nhật

Ngày 13/08/2024: Đã hoạt động hoàn hảo trên phần cứng gốc và ngay cả firmware gốc! Bạn sẽ cần ẩn một số file .py để loại bỏ các lỗi [probe] trong file cấu hình. Mình đã làm theo hướng dẫn của một người dùng trên Discord và rất thành công.

Tóm tắt

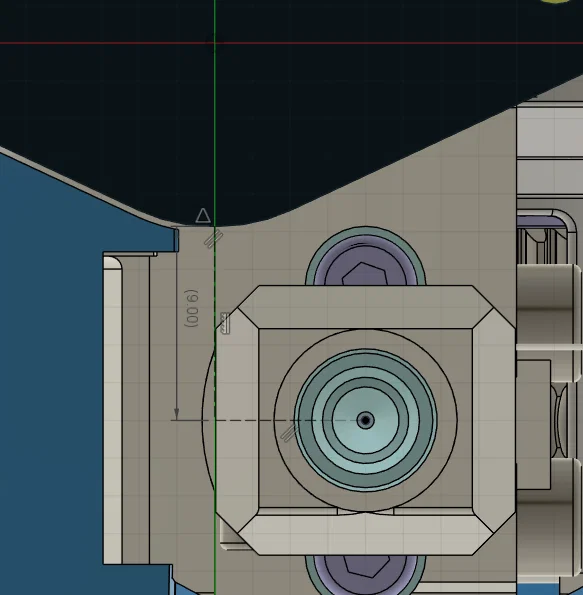

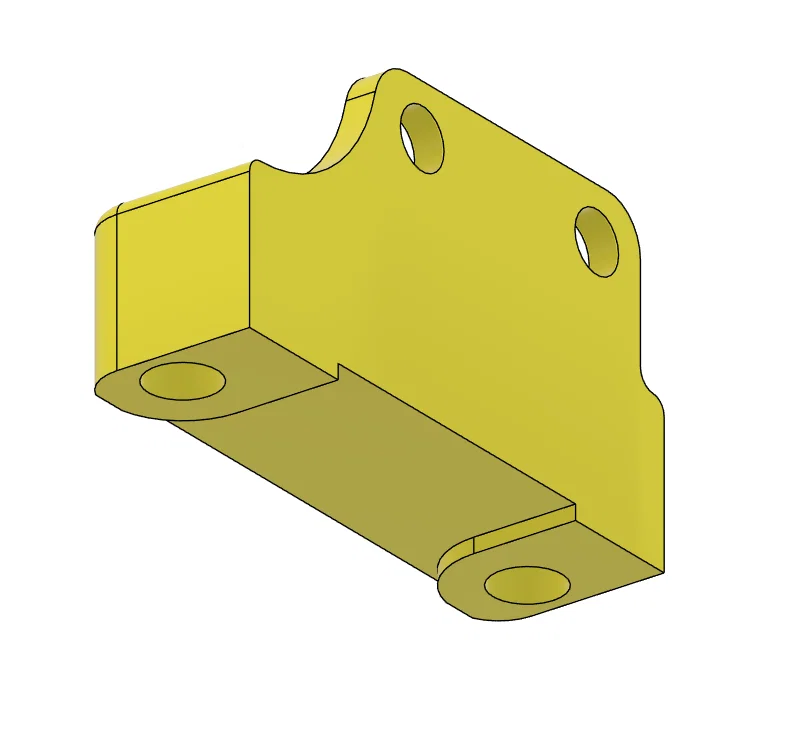

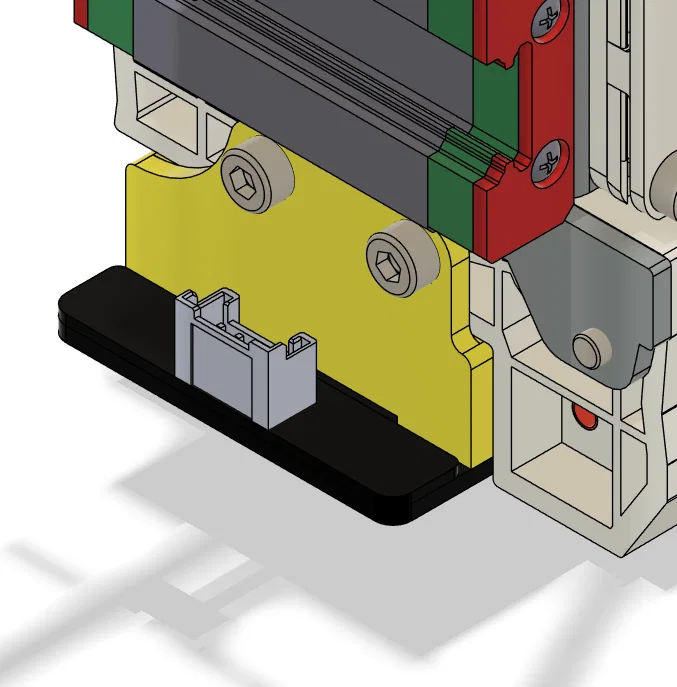

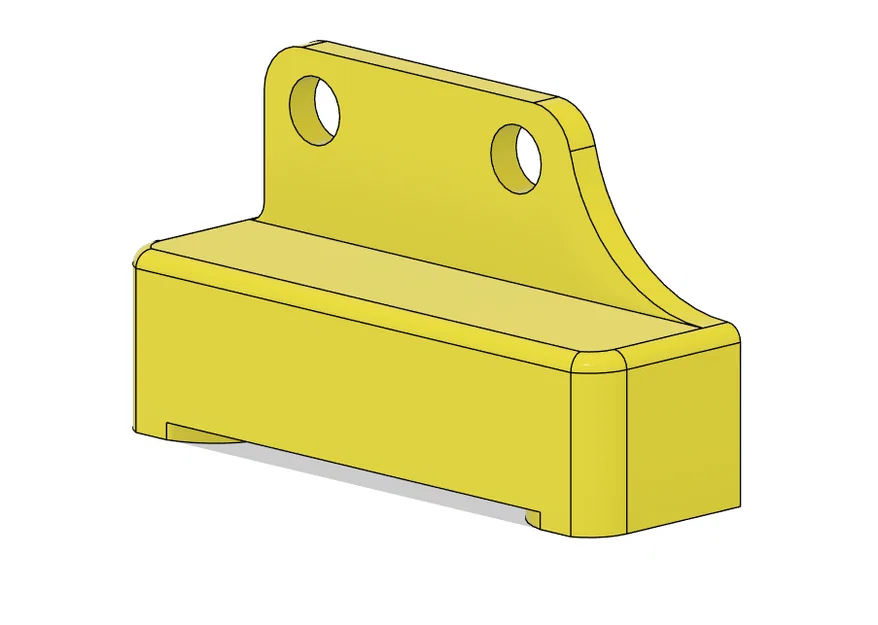

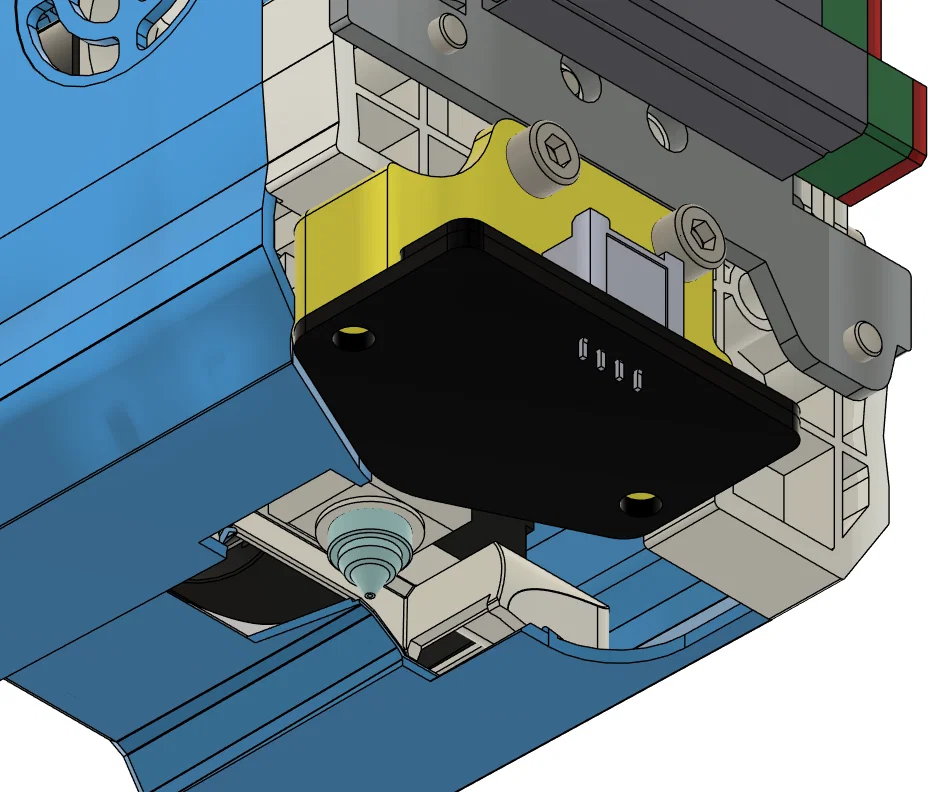

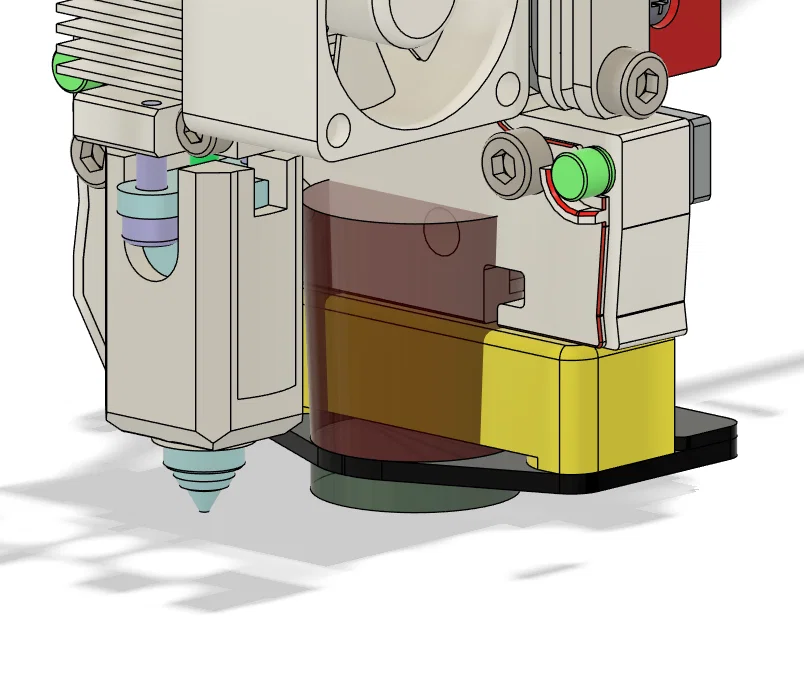

Mình muốn dùng cảm biến Beacon3D Rev H trên SV08 nên đã tự thiết kế ngàm gắn này. Lưu ý là bộ chuyển đổi này yêu cầu bạn phải tháo quạt làm mát linh kiện phía sau và cắt bớt nắp đầu in (toolhead cover). Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào xảy ra, nên bạn hãy cân nhắc kỹ xem có nên làm hay không nhé.

Phần cứng cần thiết

• Beacon3D Rev H (bản tiêu chuẩn)
• 2 ốc M3x8mm BHCS
• 2 ốc cấy nhiệt (Heatset Insert) M3 (đường kính ngoài 5mm)

Thiết lập in

Mình khuyên bạn nên in bằng vật liệu cứng cáp và chịu nhiệt tốt. Mình đã chọn nhựa ABS-CF. Hãy dùng thiết lập in Voron để đảm bảo độ bền. Mình đang để 4 lớp vỏ (walls) và độ đặc (infill) kiểu cubic là 20%.

Thay đổi cấu hình (Config)

Mình tin là đã bao quát mọi thứ bên dưới, nhưng hãy nhớ theo sát tài liệu chính thức và kiểm tra kỹ các thông báo lỗi để biết cần chỉnh sửa gì nhé.

https://docs.beacon3d.com/quickstart/

Đây là những gì mình đang để trong file beacon.cfg. Về cơ bản nó giống với thiết lập mình dùng cho máy V2.4:

============================================ [beacon] serial: /dev/serial/by-id/usb-Beacon_BeaconRevH[phần này sẽ là mã riêng của thiết bị]-if00 x_offset: -7 y_offset: 19 mesh_main_direction: x mesh_runs: 2

[safe_z_home] home_xy_position: 175, 175 # cập nhật theo máy của bạn z_hop: 3

[bed_mesh] speed: 300 horizontal_move_z: 12 mesh_min: 40,44 mesh_max: 310,314 probe_count: 30,30 algorithm: bicubic bicubic_tension: 0.4 split_delta_z: 0.016 mesh_pps:4,4 adaptive_margin: 5 fade_start: 0 fade_end: 10 fade_target: 0 zero_reference_position: 180, 180

Trong file printer.cfg:

Bạn phải thêm dấu comment (chú thích) vào các phần [probe], [probe_pressure], [homing_override], và [bed_mesh] trong file printer.cfg hiện tại. Lưu ý: Chỉ cần comment phần [bed_mesh] nếu bạn đã thêm cái mới vào beacon.cfg, nếu không thì cứ giữ nguyên và chỉnh sửa nó.

============================================

[quad_gantry_level] gantry_corners: -60,-10 410,420 points: 50,29 50,279 300,279 300,29 speed: 300 horizontal_move_z: 12 retry_tolerance: 0.0075 retries: 7 max_adjust: 10
