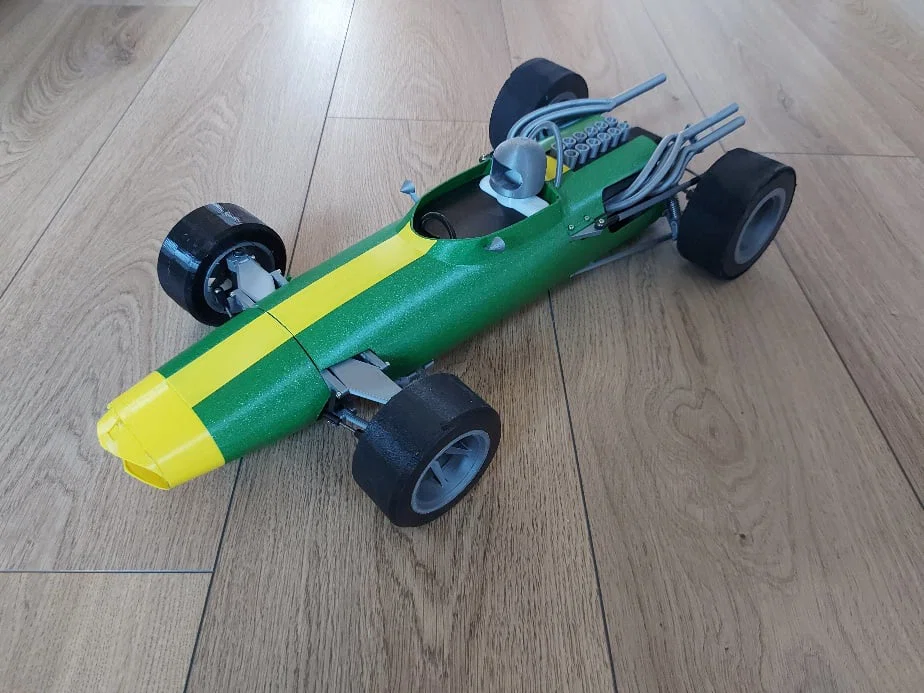

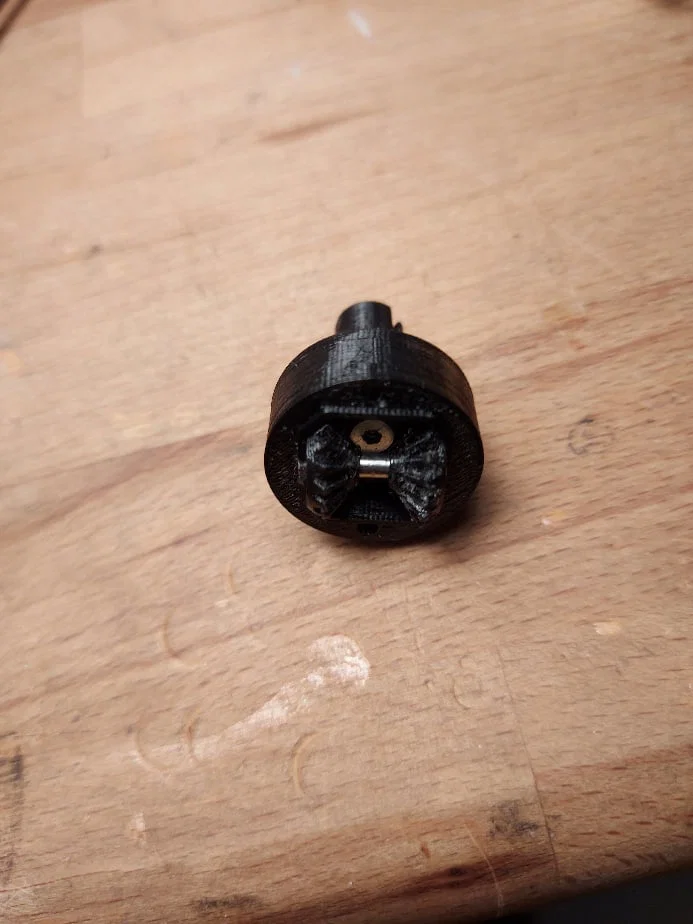

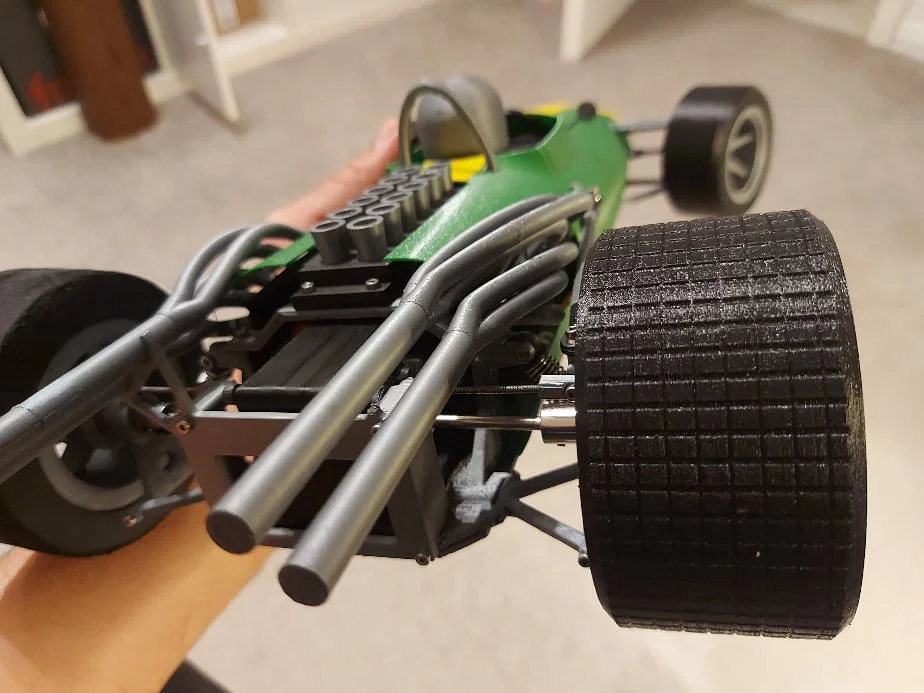

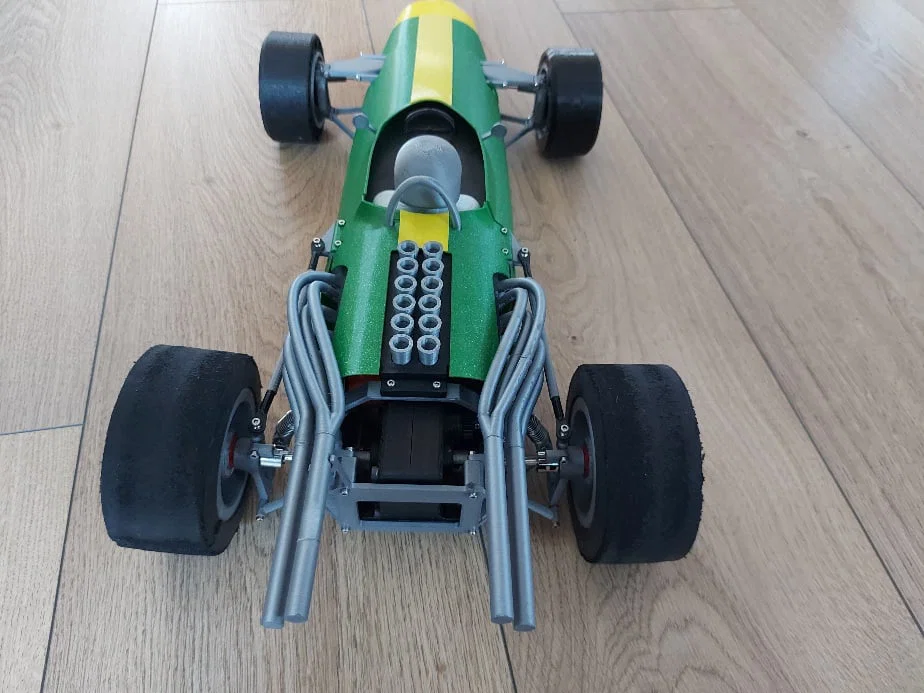

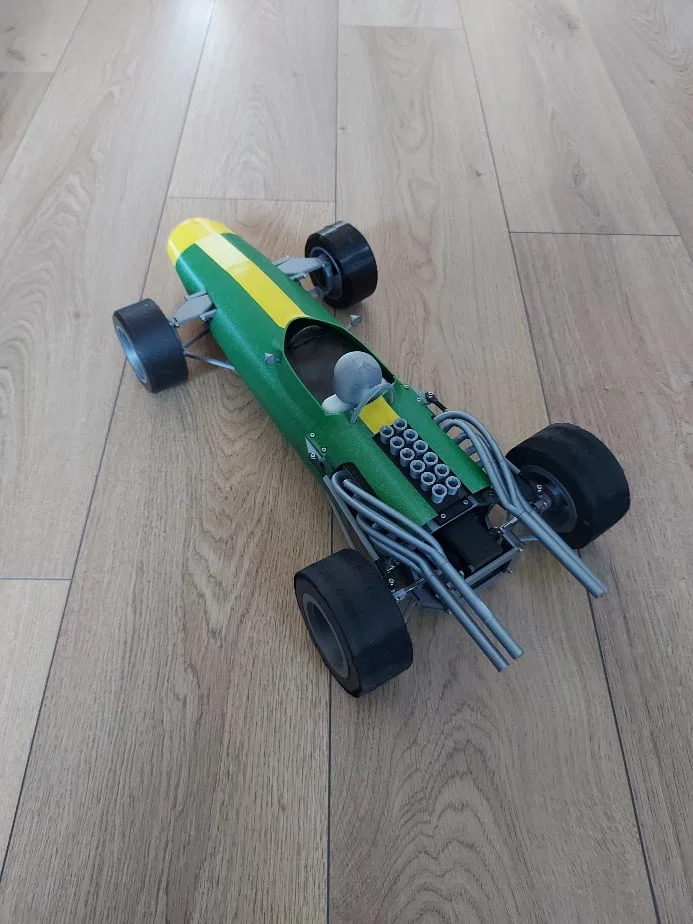

Đây là mẫu xe đua F1 RC tỷ lệ 1/8 được in gần như hoàn toàn dựa trên cảm hứng từ chiếc Eagle đời 1967. Vì đây là mô hình đầu tiên mình chia sẻ ở đây, mong mọi người góp ý nhẹ nhàng nha. Mình đã thực hiện rất nhiều bài thử nghiệm va chạm để tối ưu hóa từng linh kiện và vẫn đang tiếp tục hoàn thiện nó. Vì là xe F1 nên xe khá nhạy cảm khi va chạm với vật cản, đây là điều mình cố ý để tạo ra những vụ tai nạn trông "thực tế" hơn một chút ;). Bộ vi sai là loại OpenRc đã được chỉnh sửa: https://www.thingiverse.com/thing:35104. Hướng dẫn lắp ráp định dạng PDF đã được đính kèm cùng các linh kiện.

Số lượng lò xo 20mm x 9mm x 0.7mm đã được tăng từ 6 lên 8 cái. Cần hai cái cho mỗi phuộc trước và sau. Hoặc dùng lò xo 30mm x 9mm x 0.9mm, chỉ cần một cái cho mỗi phuộc.

Các linh kiện cần mua:

  • 90°_M3_10mm: 4x
  • 90°_M3_12mm: 2x
  • 90°_M3_6mm: 14x
  • 90°_M3_8mm: 4x
  • 90°_M4_20mm: 1x
  • Trục truyền động 39mm (Tamiya): 2x (TAMIYA TL-01, TNS, TT-01R, TB-01 50883)
  • Thanh Carbon 2mm x 330mm: 2x

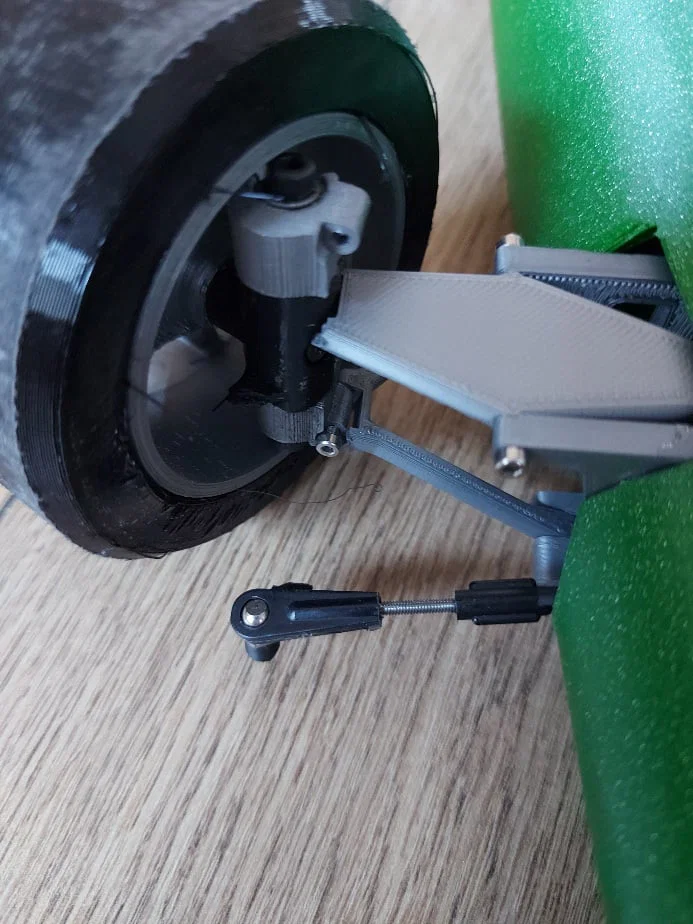

  • Thanh ren M2x30mm: 2x, M2x86mm: 2x, M2x17mm: 2x
  • Khớp cầu M2: 8x
  • Bạc đạn 10x5x4: 4x, 15x10x4: 2x, 8x4x3: 8x
  • Lò xo 9mm x 20mm x 0.7mm: 8x (hoặc 9mm x 30mm x 0.9mm: 4x)
  • Ốc vít M2 và M3 các loại, đai ốc, long đền đi kèm.

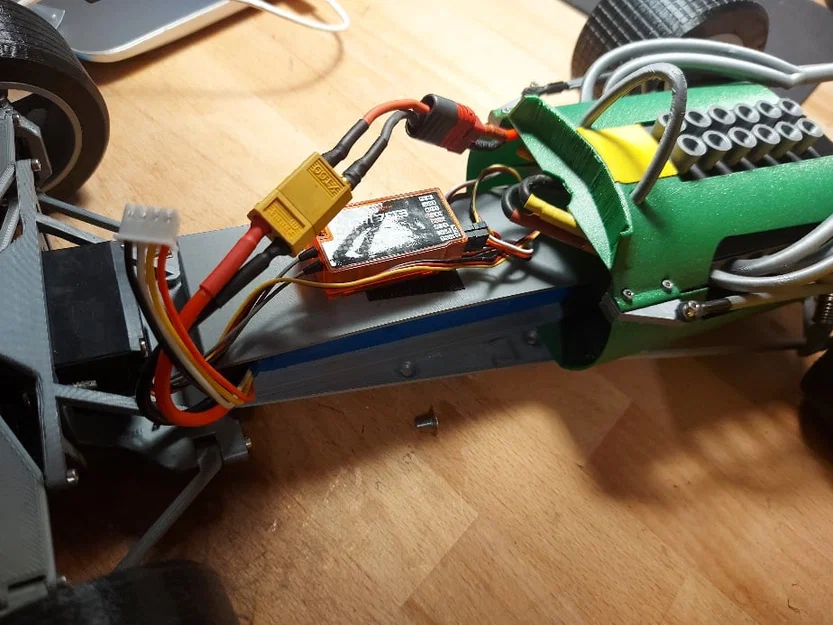

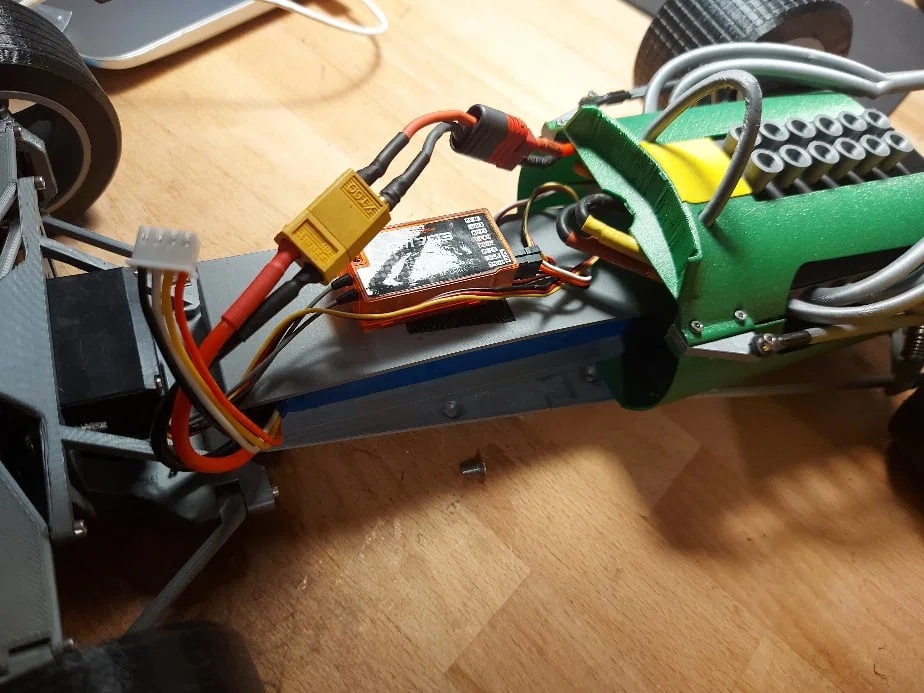

  • Motor 3650: 1x
  • ESC 60A: 1x
  • Pin tối đa 146mm x 49mm x 19mm (Shorty): 1x
  • Radnabe_hinten: 2x (Hinterachse TA300050808)
  • Servo: 1x (mình dùng loại tiêu chuẩn 1/10)

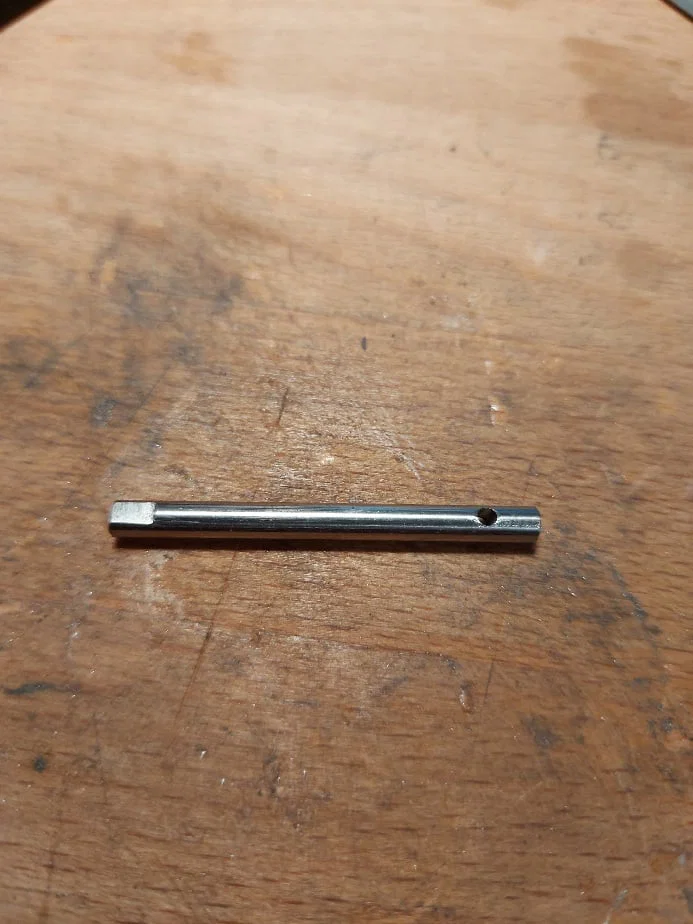

  • Đai ốc vuông M3: 4x, Trục 2mmx7mm: 1x, Trục 4mmx50mm: 1x

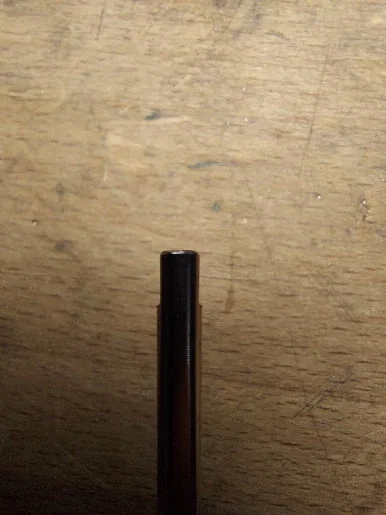

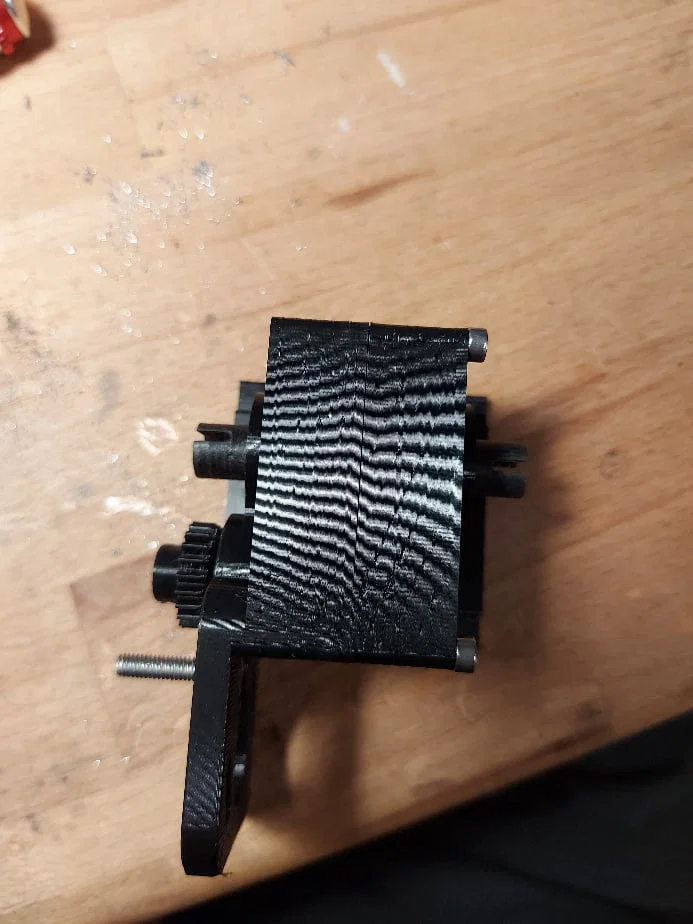

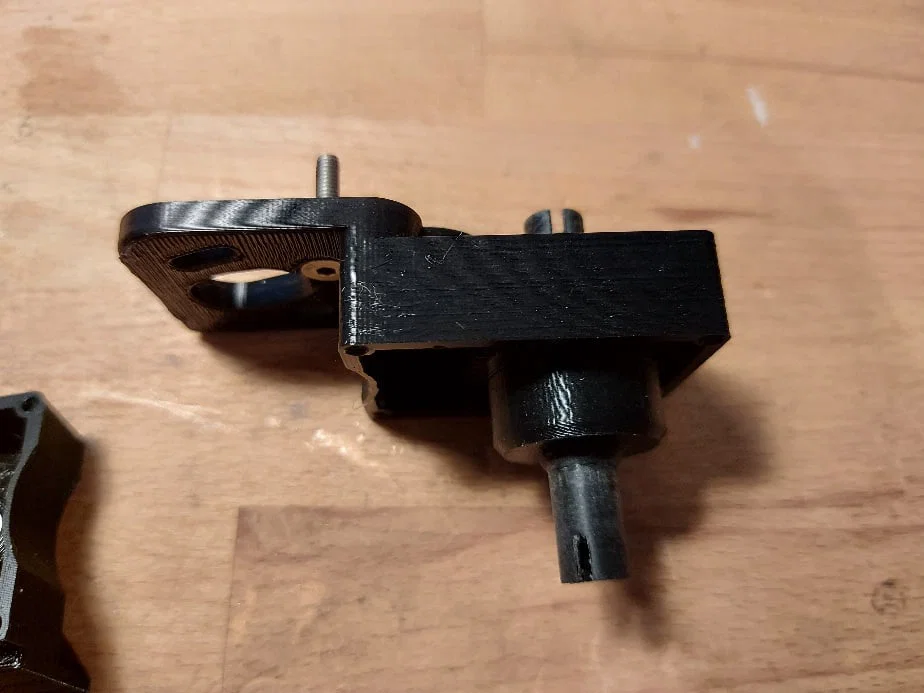

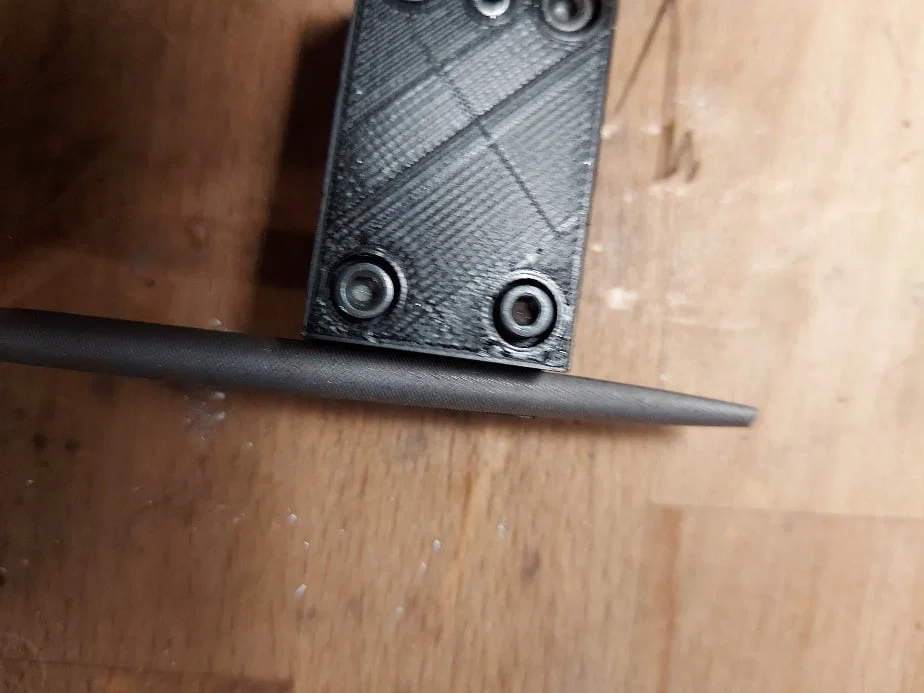

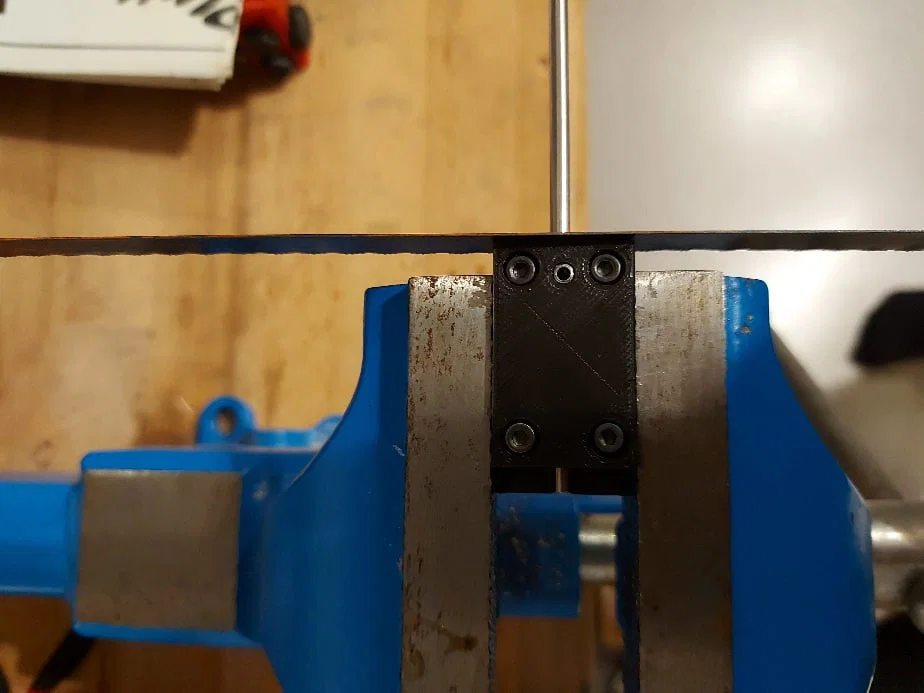

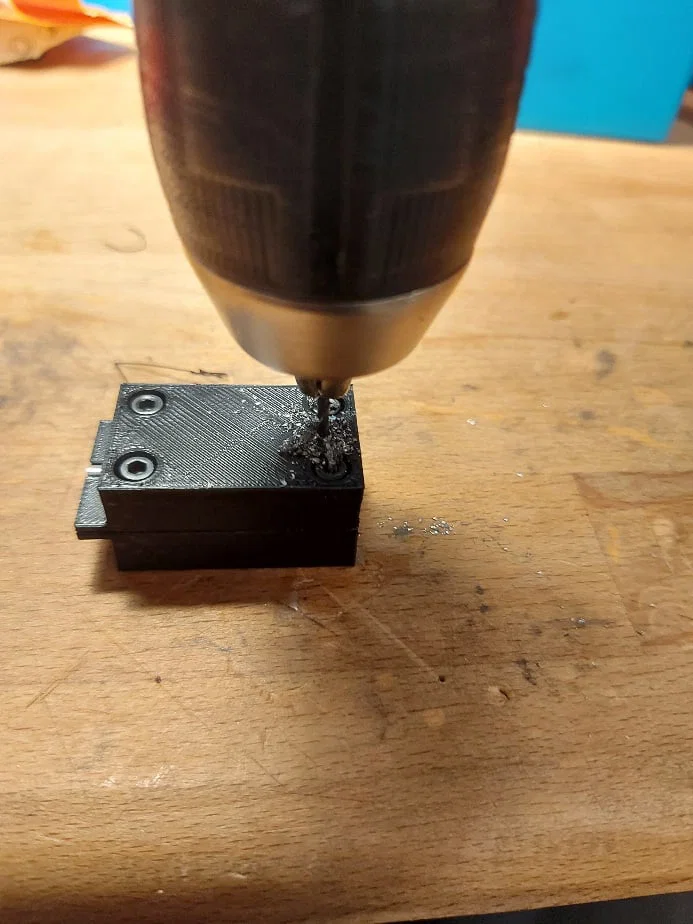

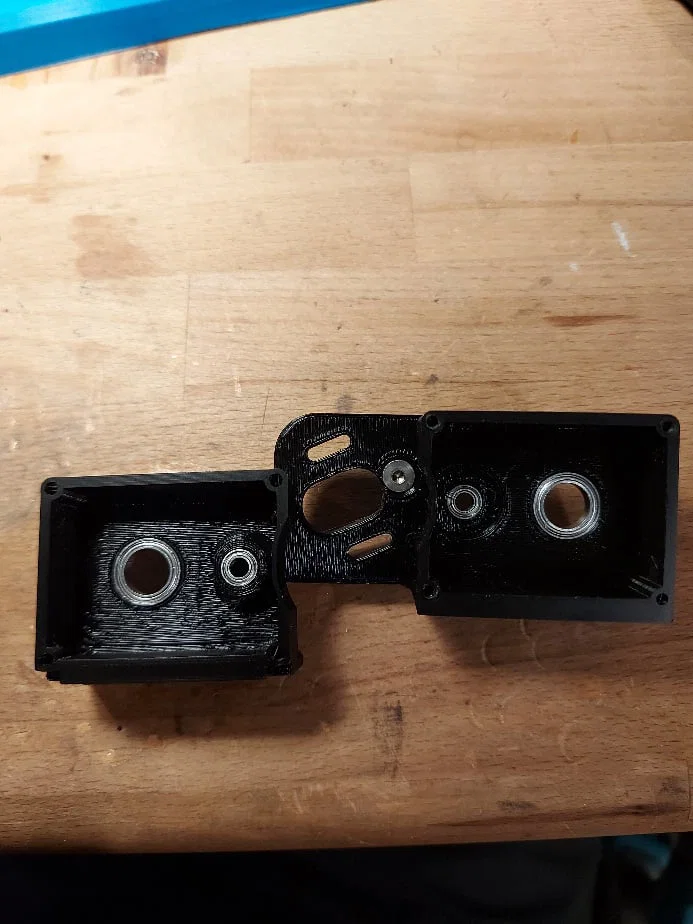

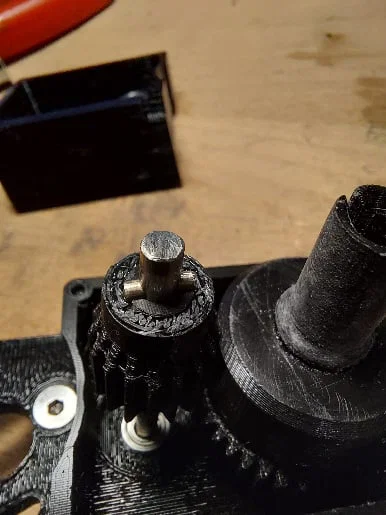

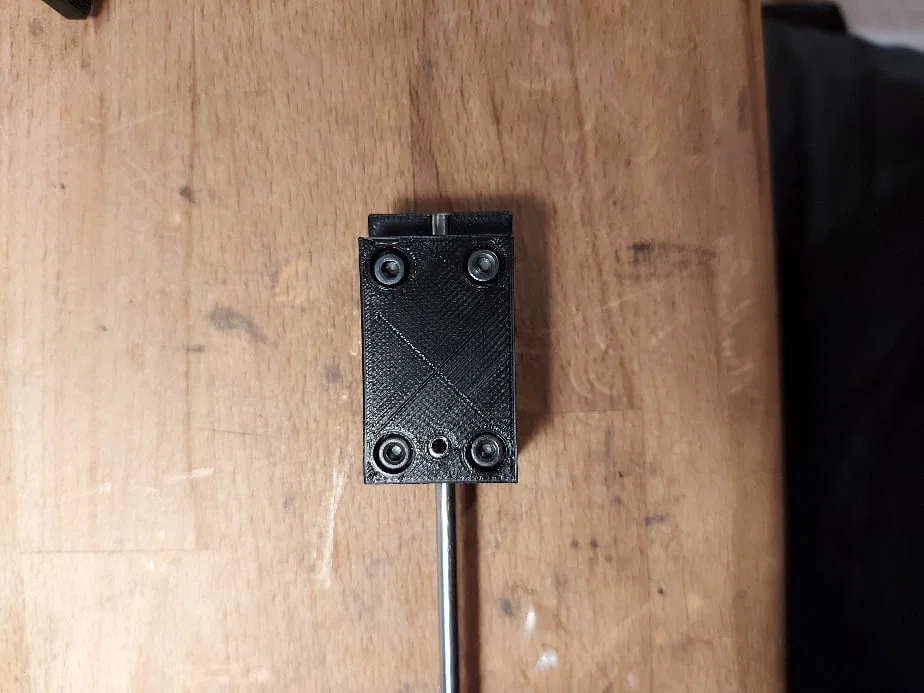

Có hỗ trợ gia công cho trục 4mm trong hộp số, xem file "Welle_4mm".

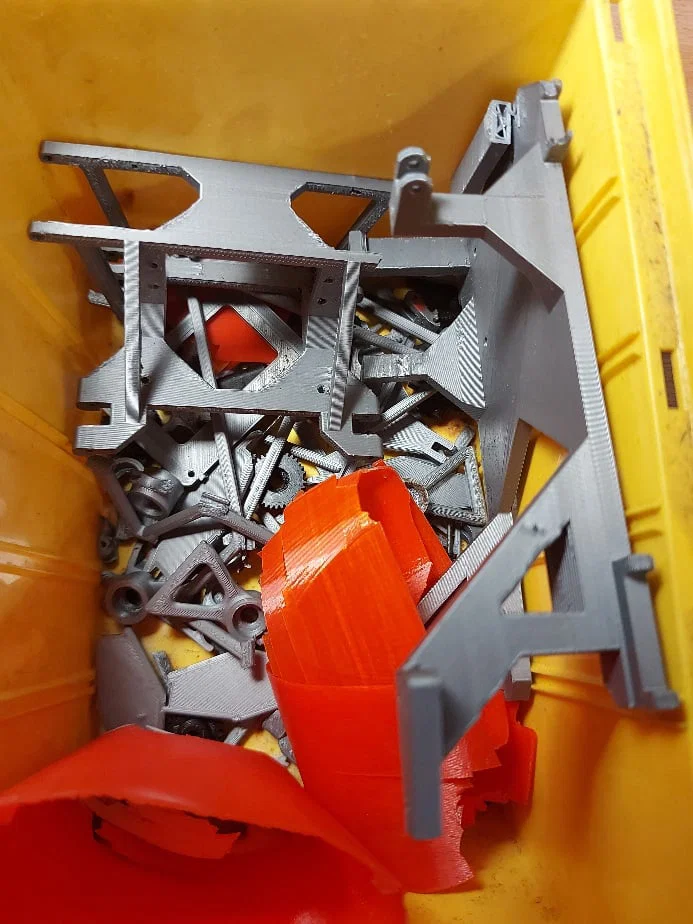

Danh sách linh kiện in: (Vui lòng xem file gốc để biết danh sách chi tiết các file .STL).

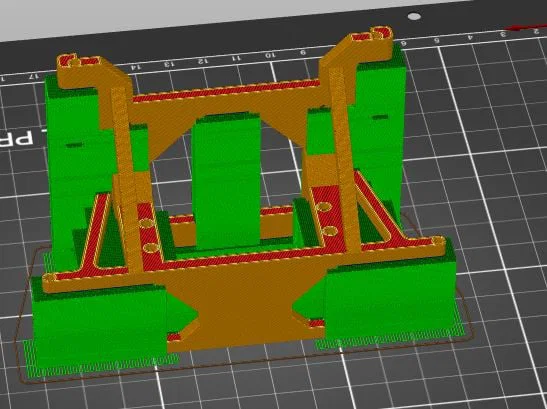

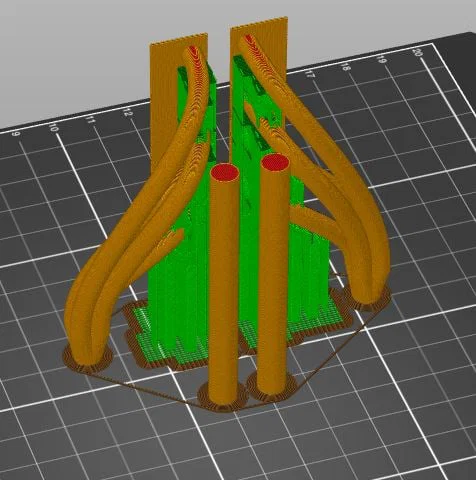

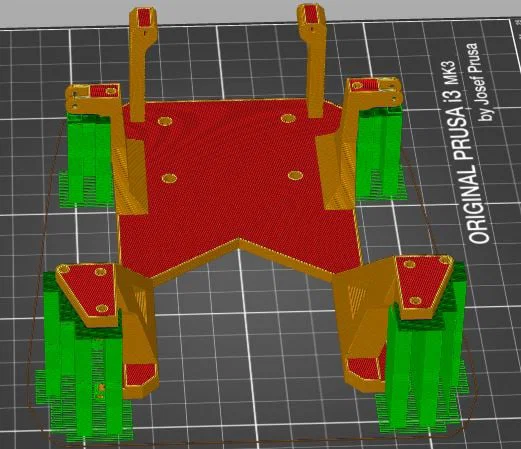

Bạn nên tự điều chỉnh thông số in cho phù hợp, mình in hầu hết với layer height 0.2mm và 20% infill. Một số linh kiện cần có hỗ trợ (Support). Chúc mọi người in và lái xe vui vẻ!

https://youtu.be/RHFQhjp8FQ0
https://youtu.be/9IgNMDlwG-M

Thông số in:

  • Máy in: Prusa MK3S
  • Rafts: Không
  • Supports: Có
  • Độ phân giải: 0.2mm
  • Infill: 20%
  • Chất liệu: PLA / TPE_A83 (Lốp in bằng TPE với 1 lớp tường và 10% infill)
