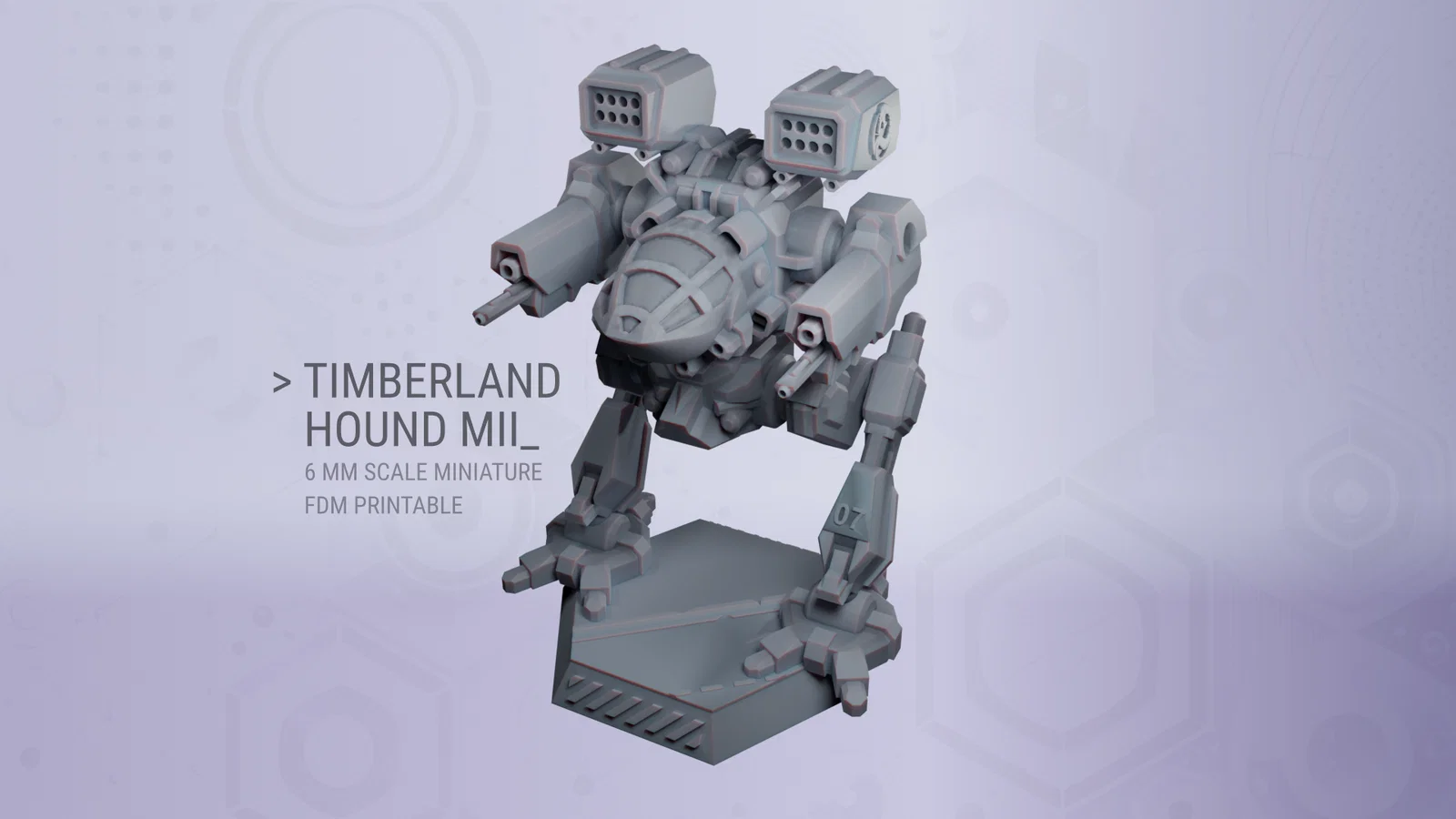

Timberland Hound II tỷ lệ 6 mm cho Wargame - In FDM không cần hỗ trợ

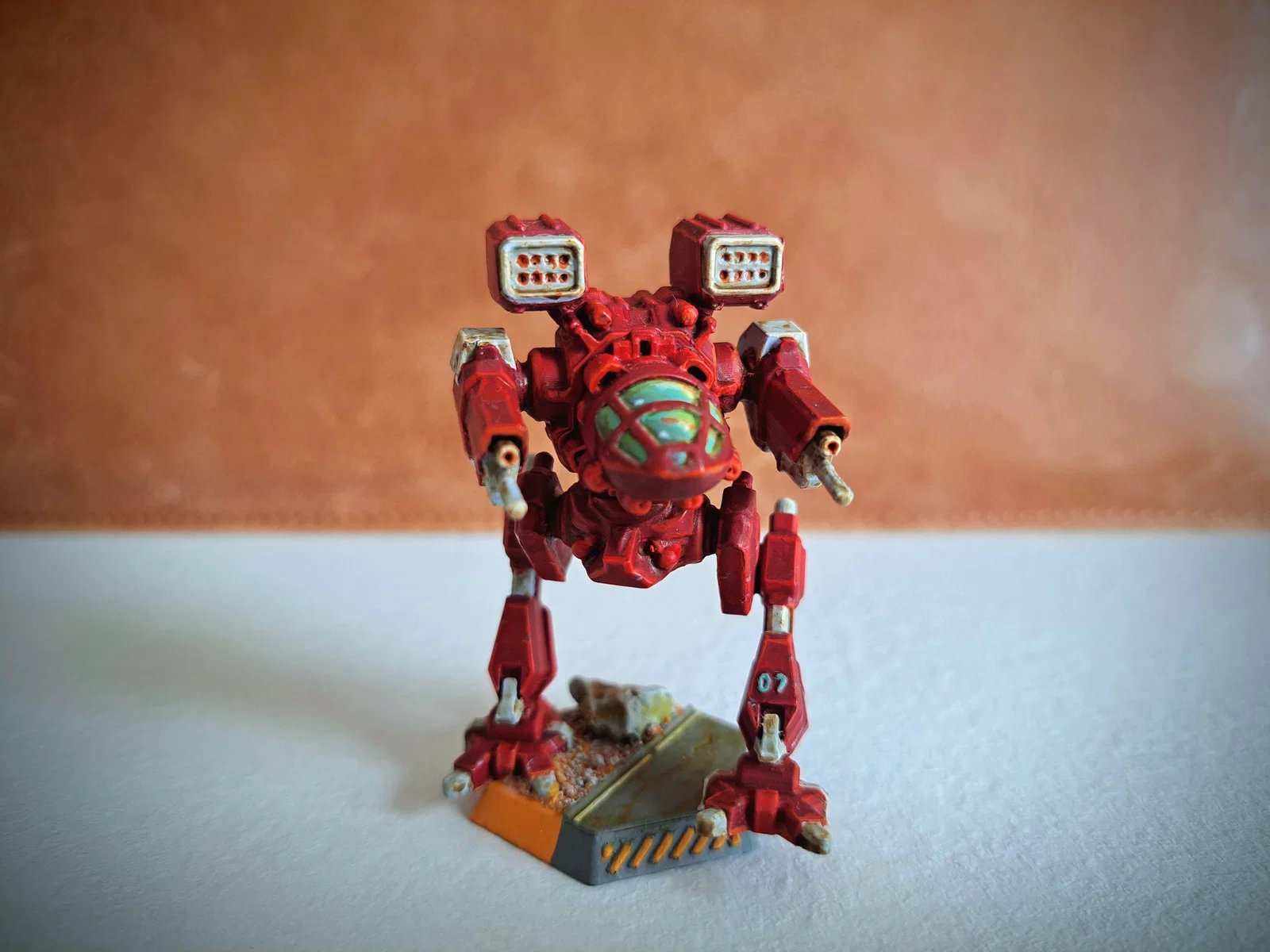

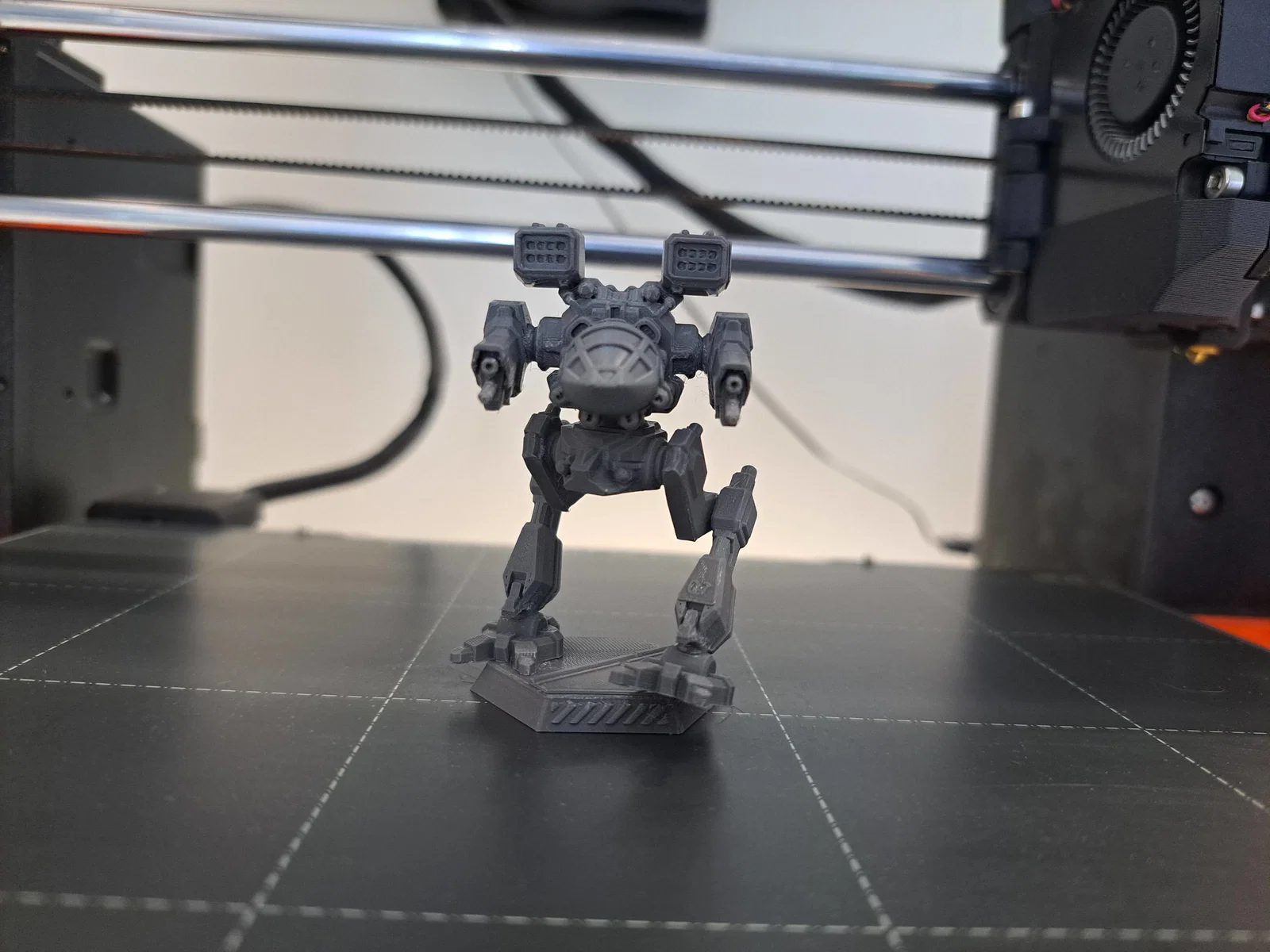

Mô hình thay thế cho chiếc Clan mech mang tính biểu tượng nhất với hình dáng không thể nhầm lẫn. Mô hình trong ảnh được in bằng máy Prusa MK4 với đầu phun 0.25, nhựa PrintWithSmile Rec-PLA (màu xám) và chiều cao lớp in 0.07 mm.

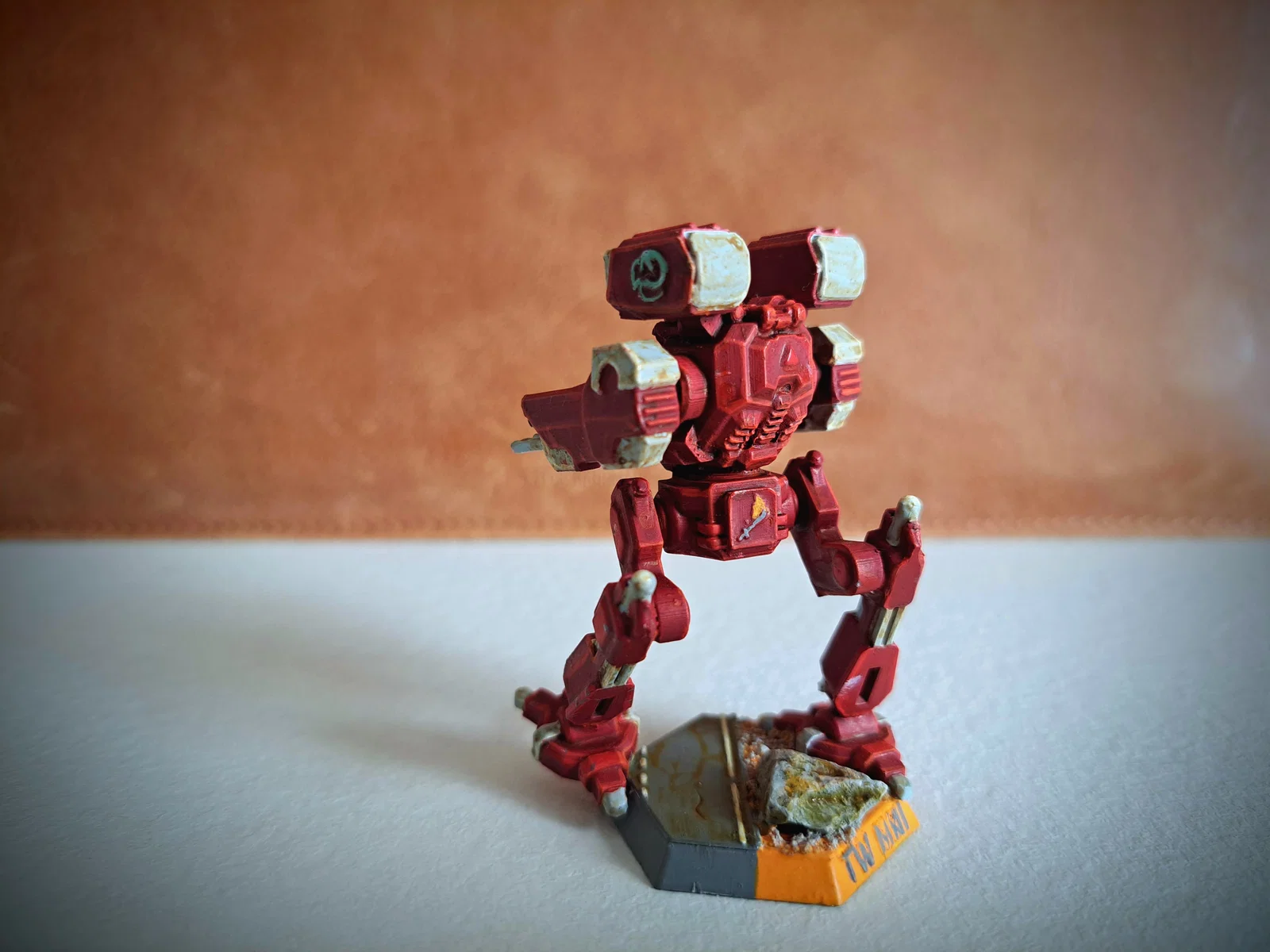

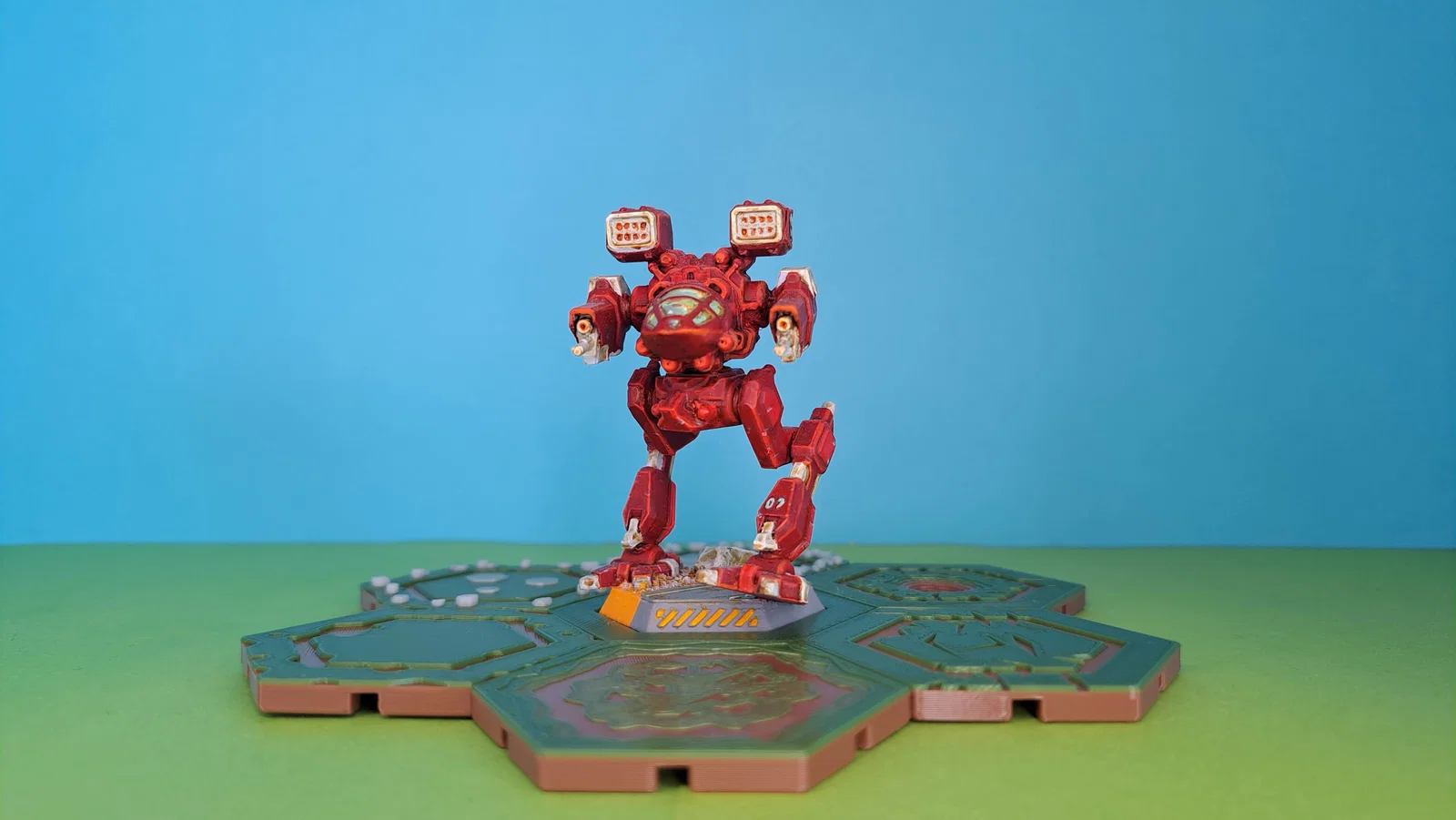

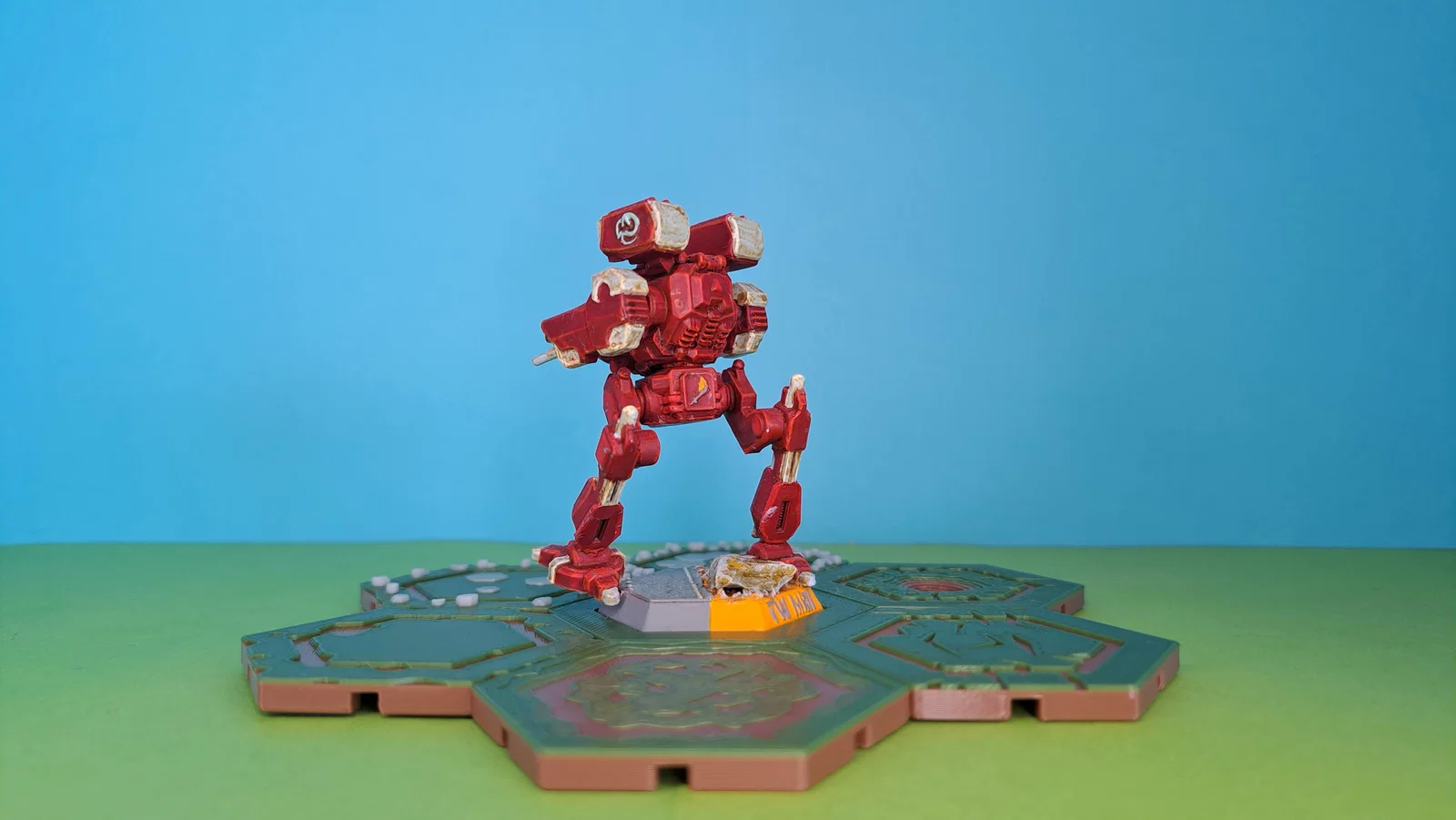

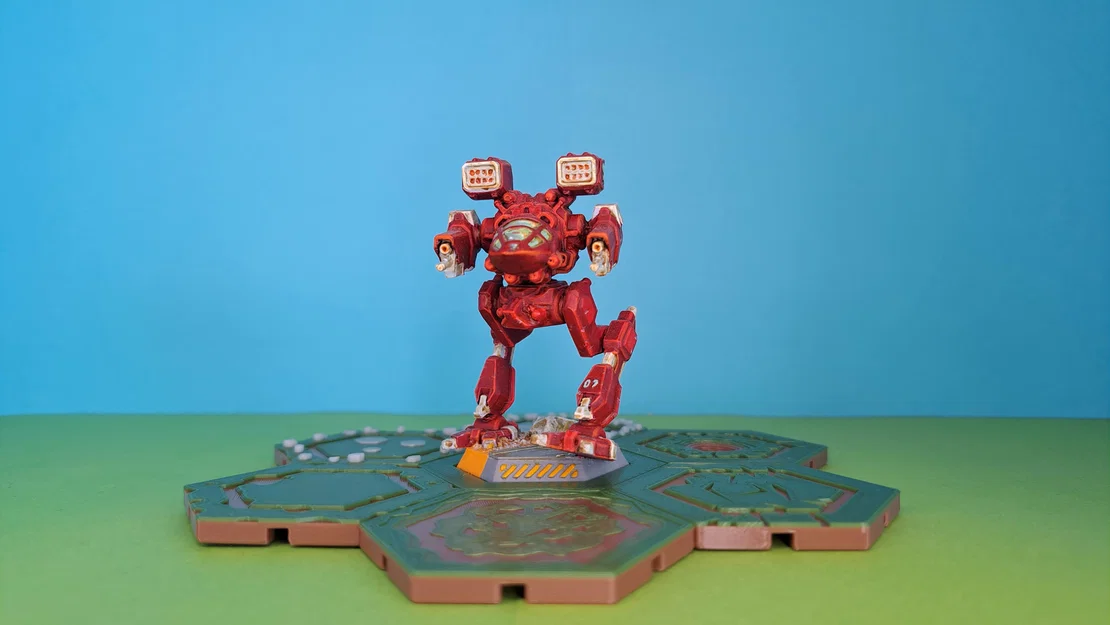

Được sơn theo màu của Draconis Combine (Sword of Light, Trung đoàn 8, Tiểu đoàn 1, Đại đội trinh sát hạng nặng số 7) bằng màu Vallejo Game Colors.

Bạn có thể tùy chỉnh tư thế của mô hình khi lắp ráp.

Hướng dẫn in ấn

Mình thiết kế mô hình này tối ưu cho việc in FDM (do mình không có không gian an toàn để dùng máy in resin), vì vậy mô hình bao gồm nhiều mảnh cần in riêng lẻ rồi dán lại với nhau. Vì mô hình ở tỷ lệ 6 mm, các chi tiết rất nhỏ nên yêu cầu đầu phun chính xác (~0.2 mm).

Thiết lập chung

• Chất liệu: Mọi loại nhựa PLA màu xám chất lượng tốt đều được khuyến khích.
• Đầu phun: 0.2/0.25 đã được thử nghiệm và là bắt buộc.
• Chiều cao lớp in: 0.07 mm hoặc nhỏ hơn.
• Hỗ trợ (Supports): Không cần.
• Brim: Khuyến khích dùng "bunny ears" hoặc brim toàn bộ (xem các dự án đính kèm cho PrusaSlicer).
• Infill: 10% kiểu tổ ong đã được thử nghiệm và khuyên dùng.
• Tốc độ: Như bất kỳ mô hình mini nào khác, in chậm sẽ tốt hơn kể cả khi bạn dùng máy in hiện đại có khả năng IS.

Các bộ phận cần thiết

• Thân chính: In COCKPIT, ENGINE và HIPS.
• Vũ khí: In LRM10-R, LRM10-L, ARM-R, ARM-L và 2x GAUSS.
• Di chuyển: In UPPER-LEG-R, UPPER-LEG-L, LOWER-LEG-R, LOWER-LEG-L và 2x FEET.

Các bộ phận tùy chọn

• Đế (Base): In BASE và SURFACE nếu bạn muốn thêm đoạn đường vào đế.
• Ký hiệu: In DC-BACKPATCH.stl (hình Kiếm), DC-LEGPATCH-L.stl (số đại đội), DC-LRMPATCH-L.stl (hình Rồng).

Hướng dẫn lắp ráp

(1) Dán COCKPIT và ENGINE lại với nhau. Hãy chú ý đặt đúng vị trí và căn chỉnh khớp với engine. Bạn có thể dùng các đoạn nhựa thừa để làm chốt định vị.

(2) Dán HIPS vào ENGINE để hoàn thiện phần thân chính. HIPS có thể xoay tùy ý.

(3) Lắp LRM10-R và LRM10-L.

(4) Dán GAUSS vào ARM-R và ARM-L.

(5) Dán ARM-R và ARM-L vào thân đã chuẩn bị sẵn.

(6) Dán UPPER-LEG-R và UPPER-LEG-L. Đây là lúc bạn cân nhắc tư thế của mô hình trên BASE để xoay/đặt chân cho phù hợp.

(7) Dán LOWER-LEG-R và LOWER-LEG-L.

(8) Dán 2x FEET.

(9) (TÙY CHỌN) Dán SURFACE vào BASE.

(10) (TÙY CHỌN) Gắn mô hình lên BASE.

(11) (TÙY CHỌN) Gắn hình Rồng vào LRM10-L.

(12) (TÙY CHỌN) Gắn hình Kiếm vào sau lưng.

(13) (TÙY CHỌN) Gắn số đại đội vào chân trái.

Hướng dẫn sơn

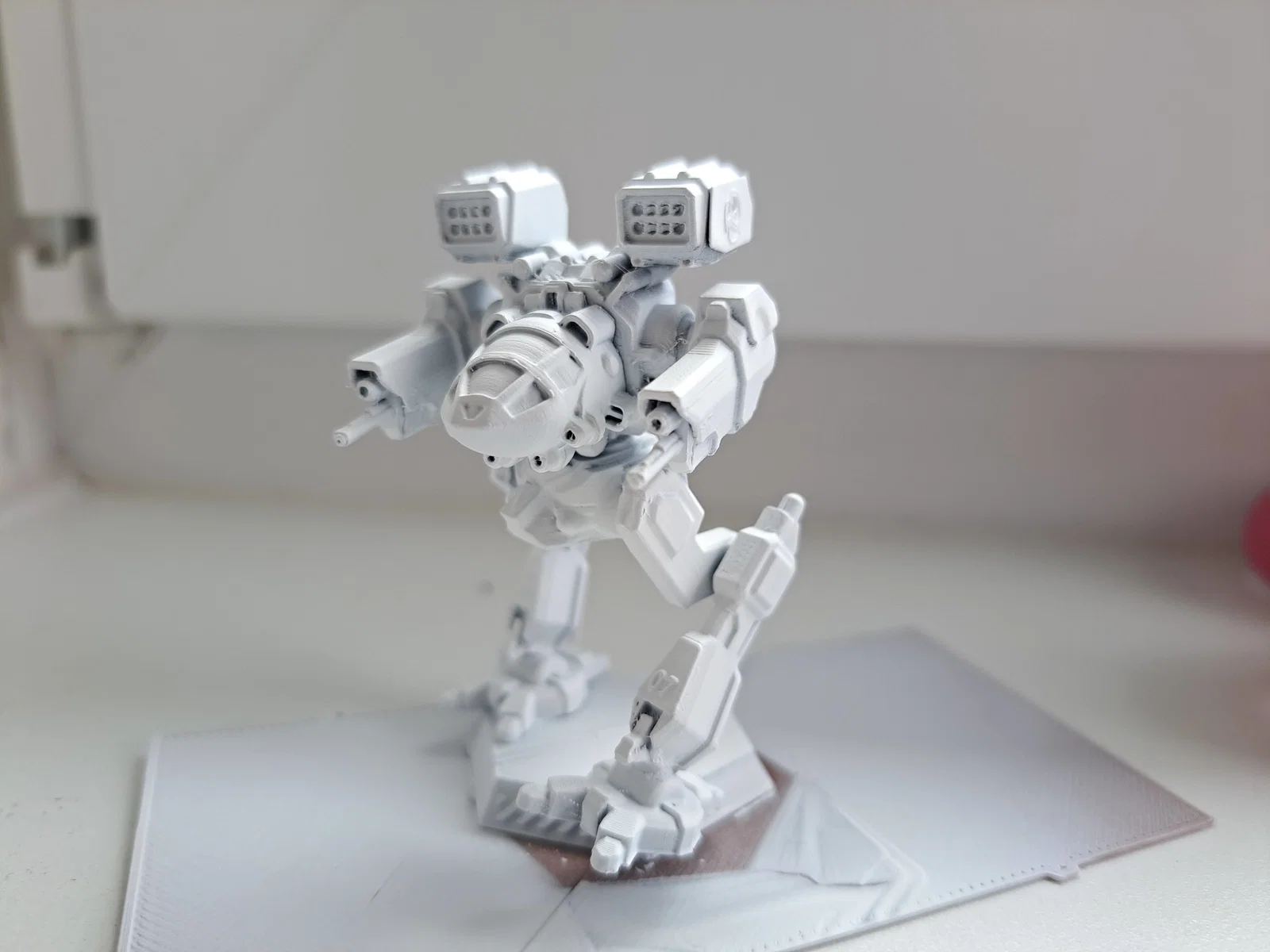

• Bắt đầu bằng lớp sơn lót (airbrush hoặc bình xịt). Thường là màu trắng, xám hoặc đen.
• Phủ một lớp sơn nền chính cho toàn bộ mô hình. Nhớ làm loãng sơn và có thể cần sơn vài lớp.
• Thêm các điểm nhấn màu sắc bằng sơn đã làm loãng.
• Tạo chiều sâu bằng wash tối màu (ví dụ: Sepia Wash).
• Highlight các cạnh bằng màu sáng hơn.
• Kết nối các màu lại với nhau bằng color ink (trong ví dụ dùng Red Ink).

Chúc các bạn vui vẻ và đừng quên chia sẻ những chú Mech của mình nhé!
