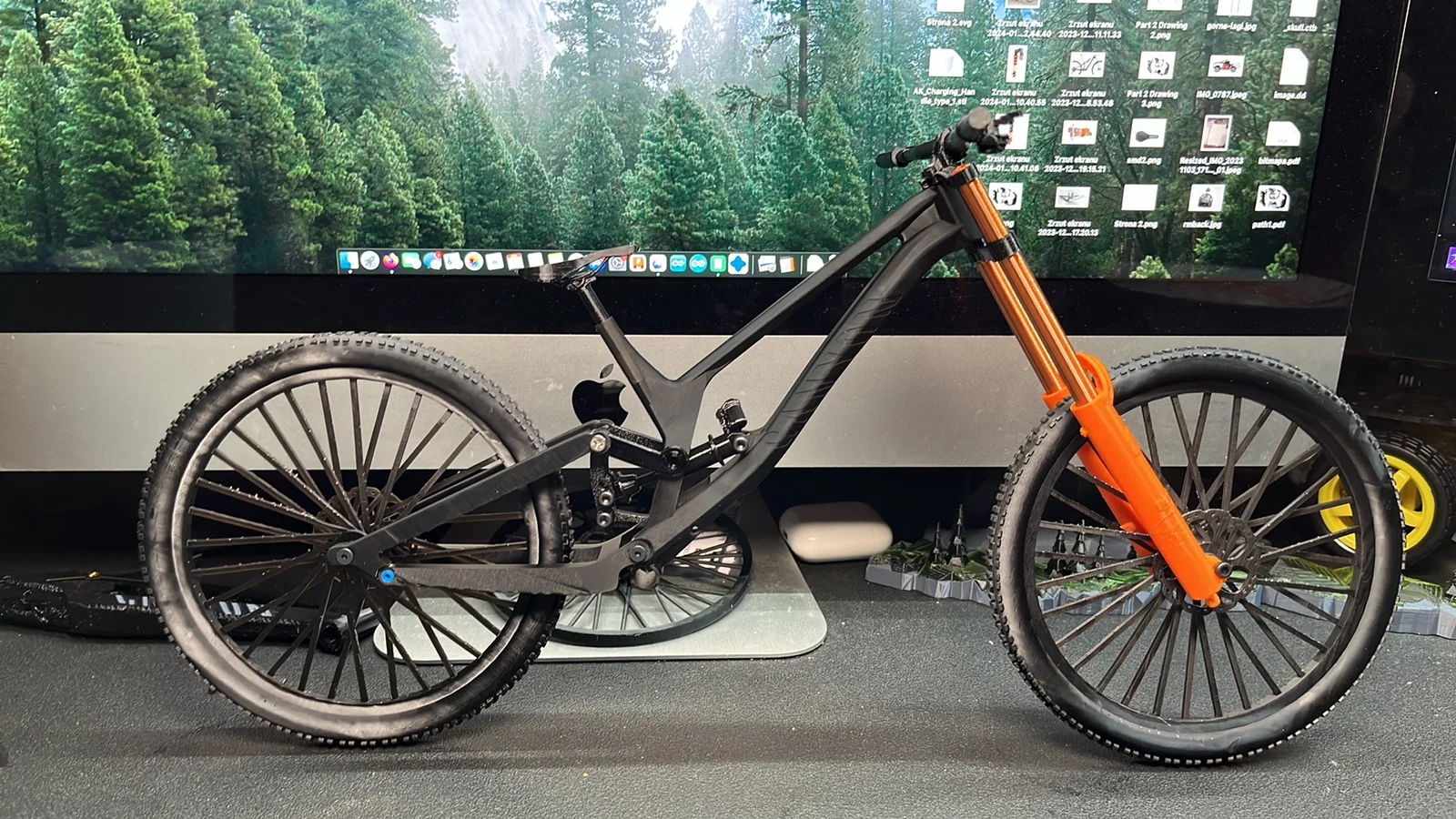

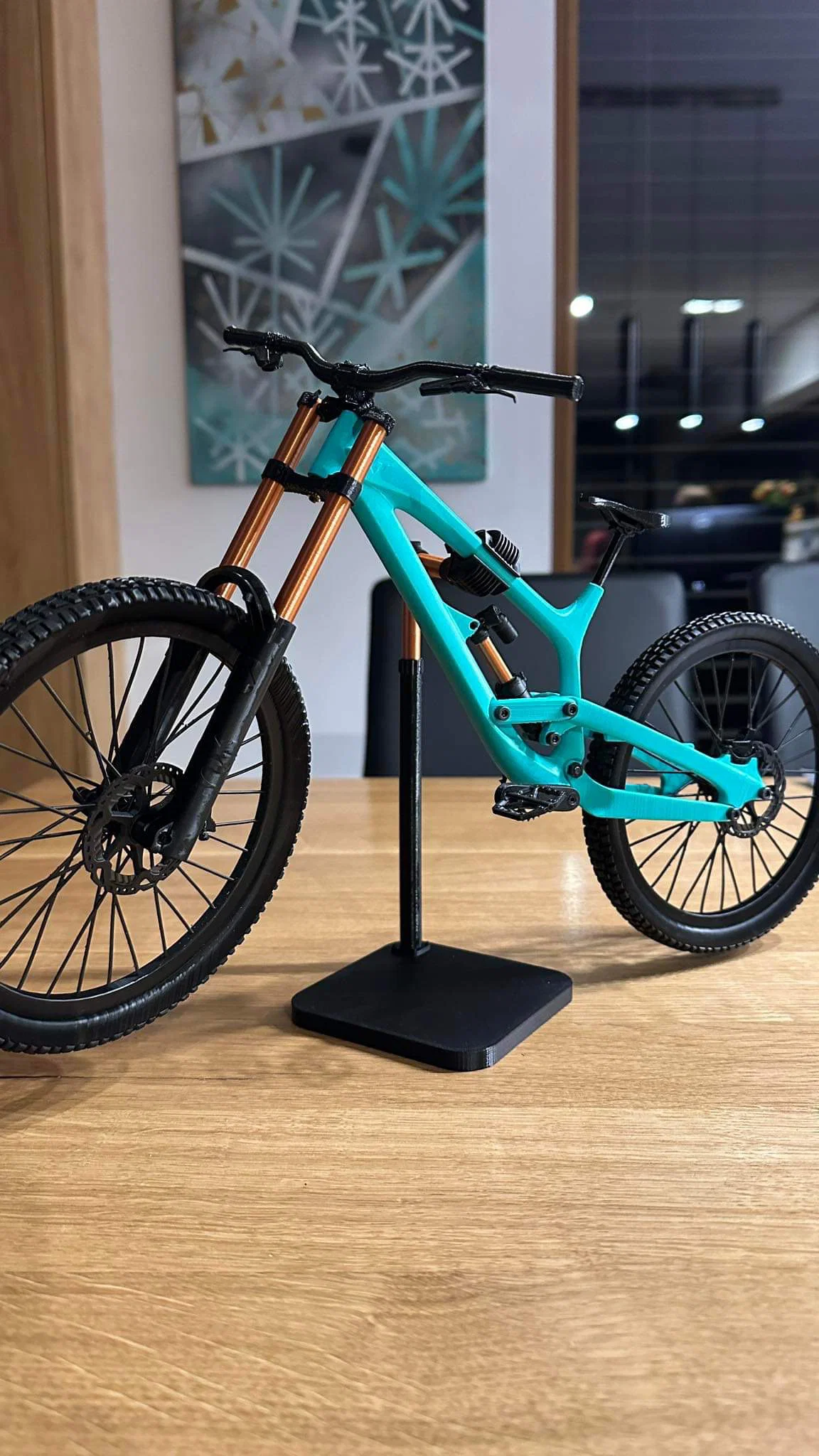

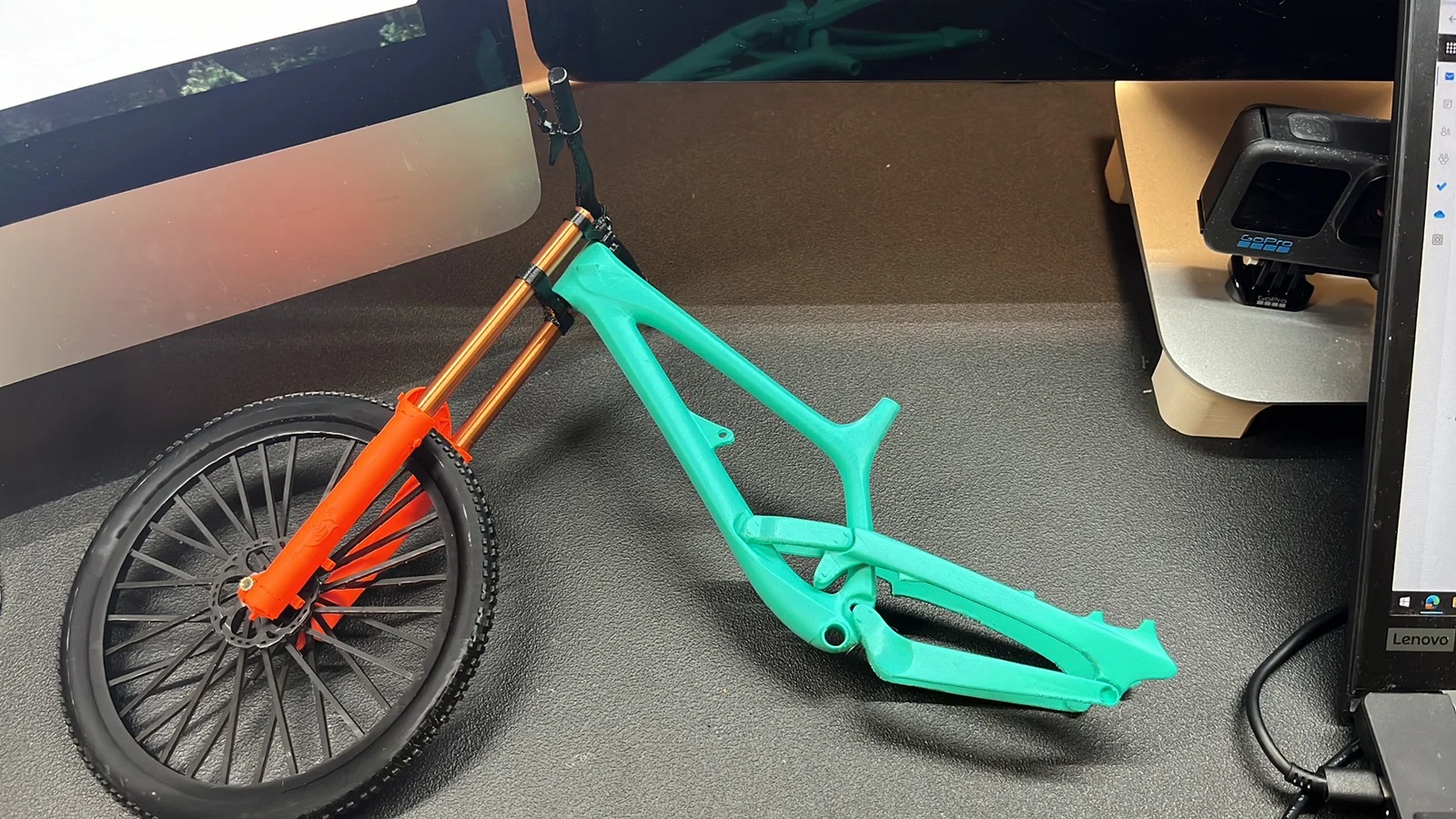

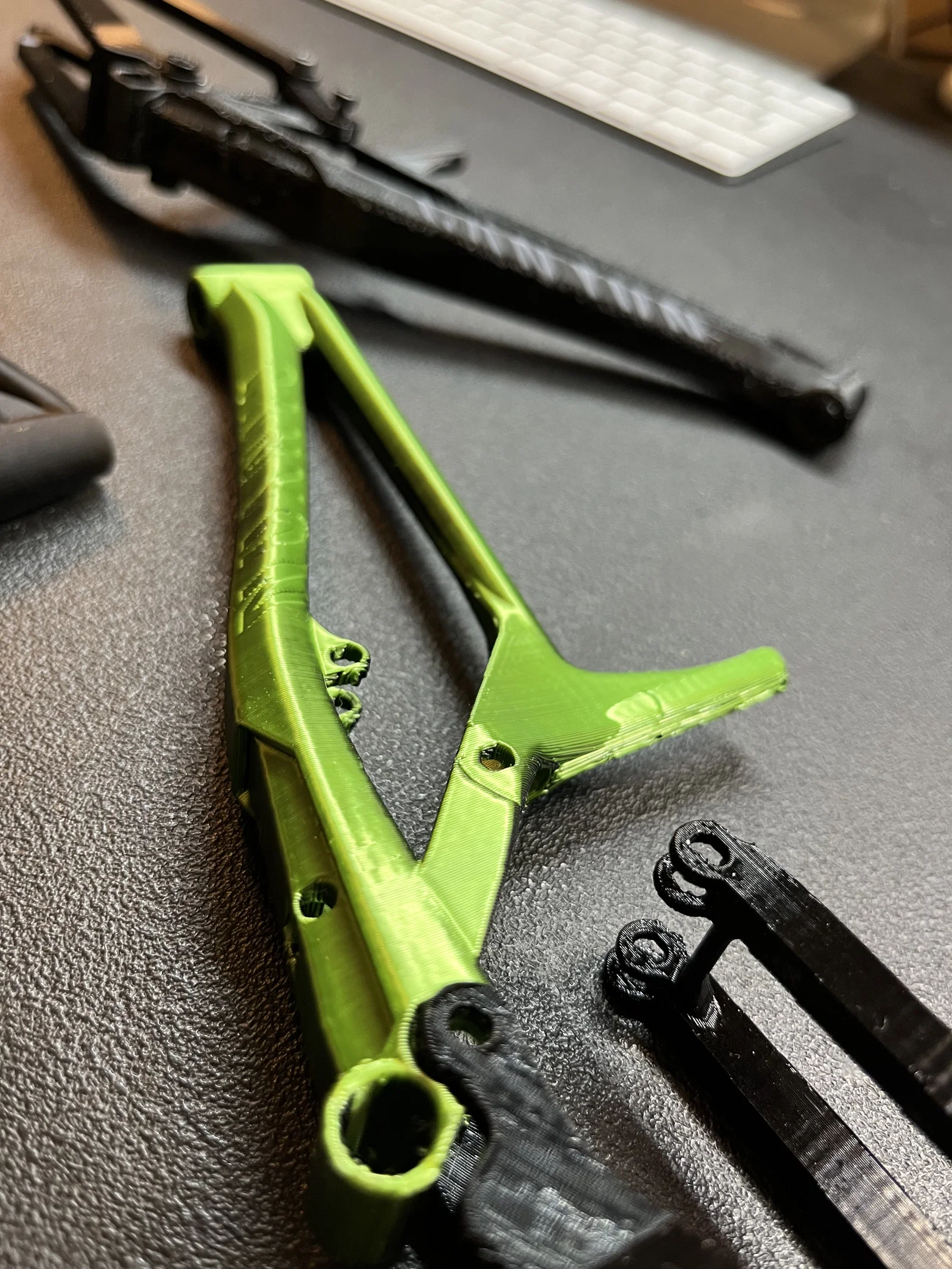

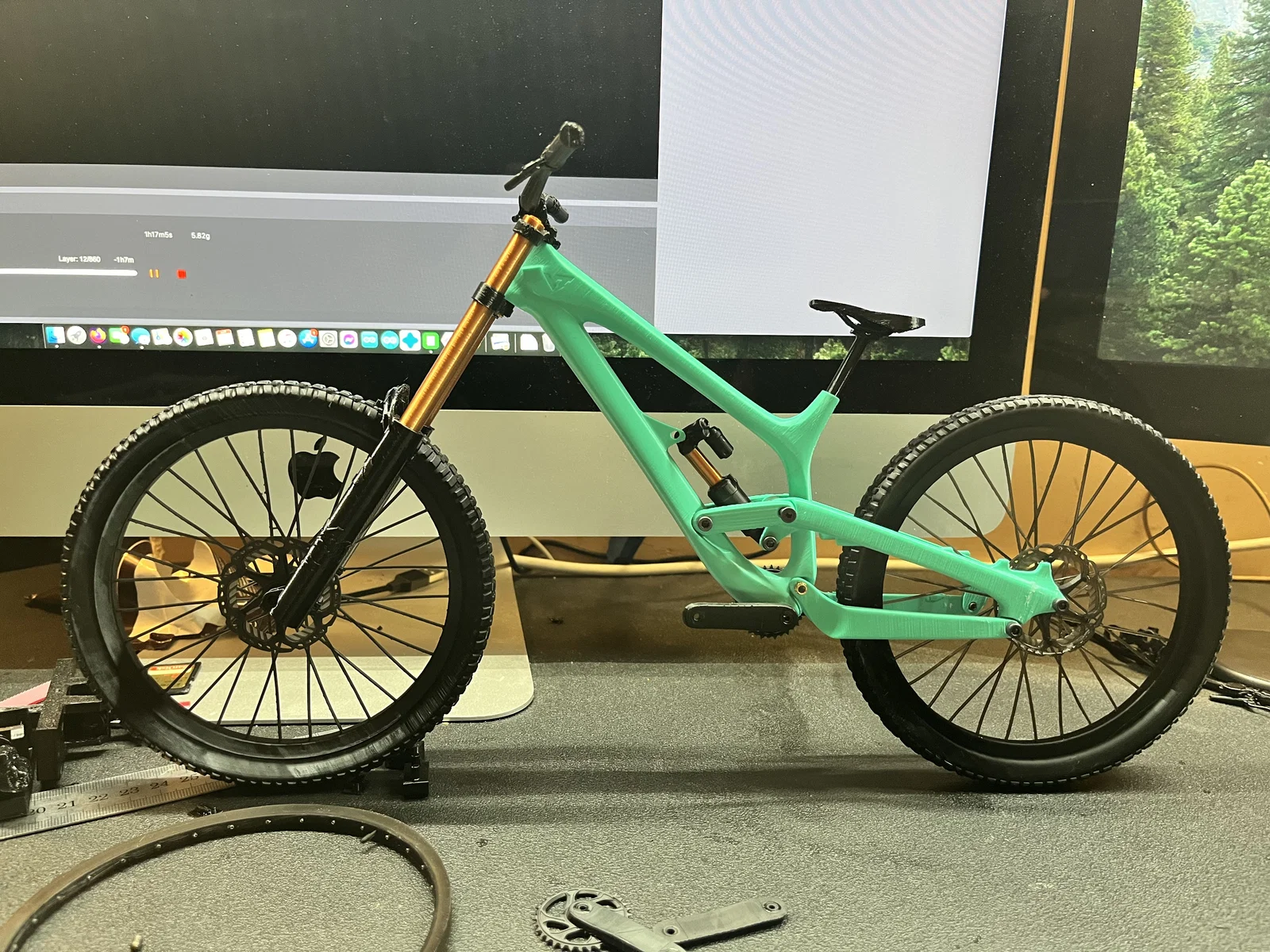

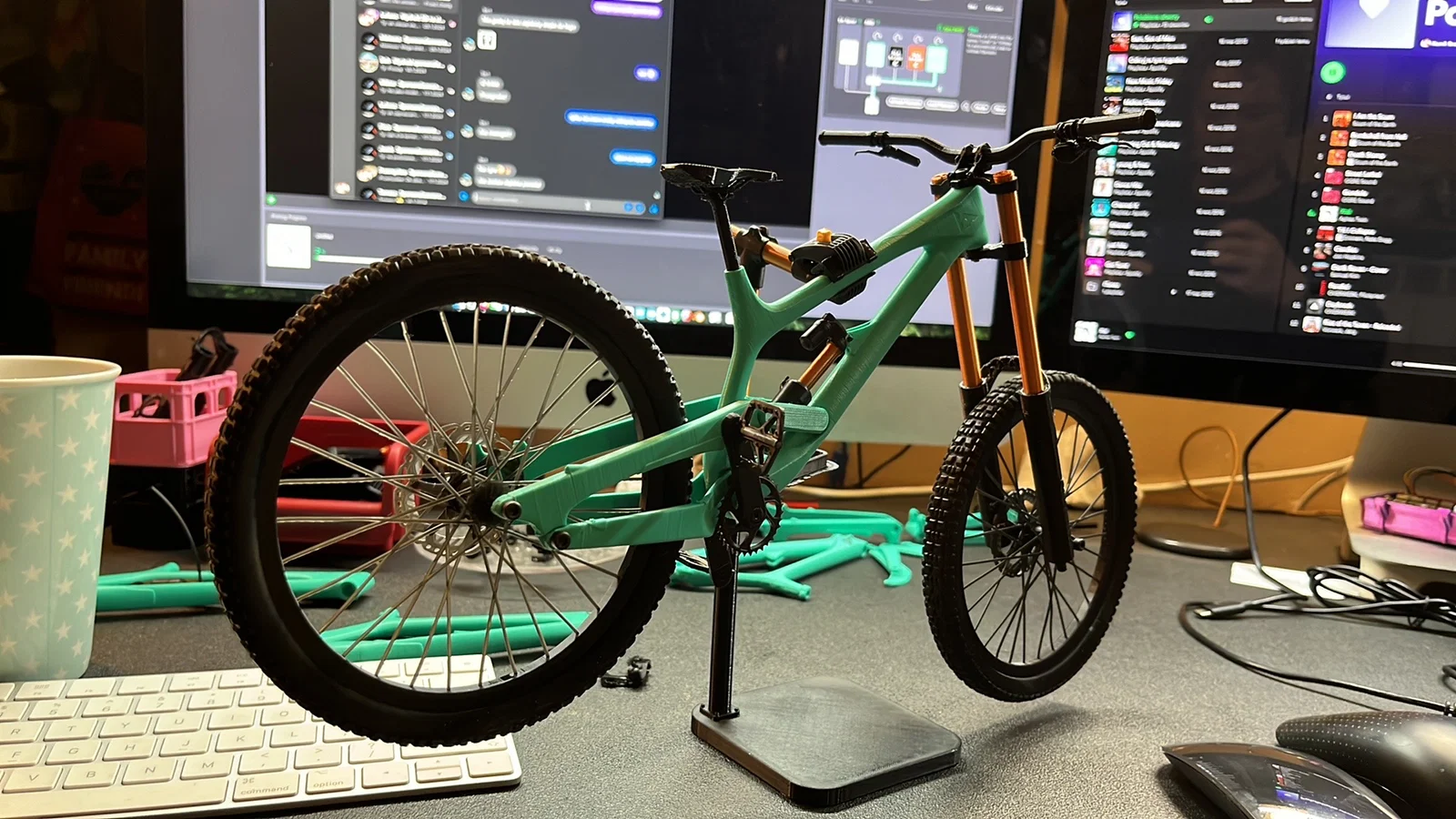

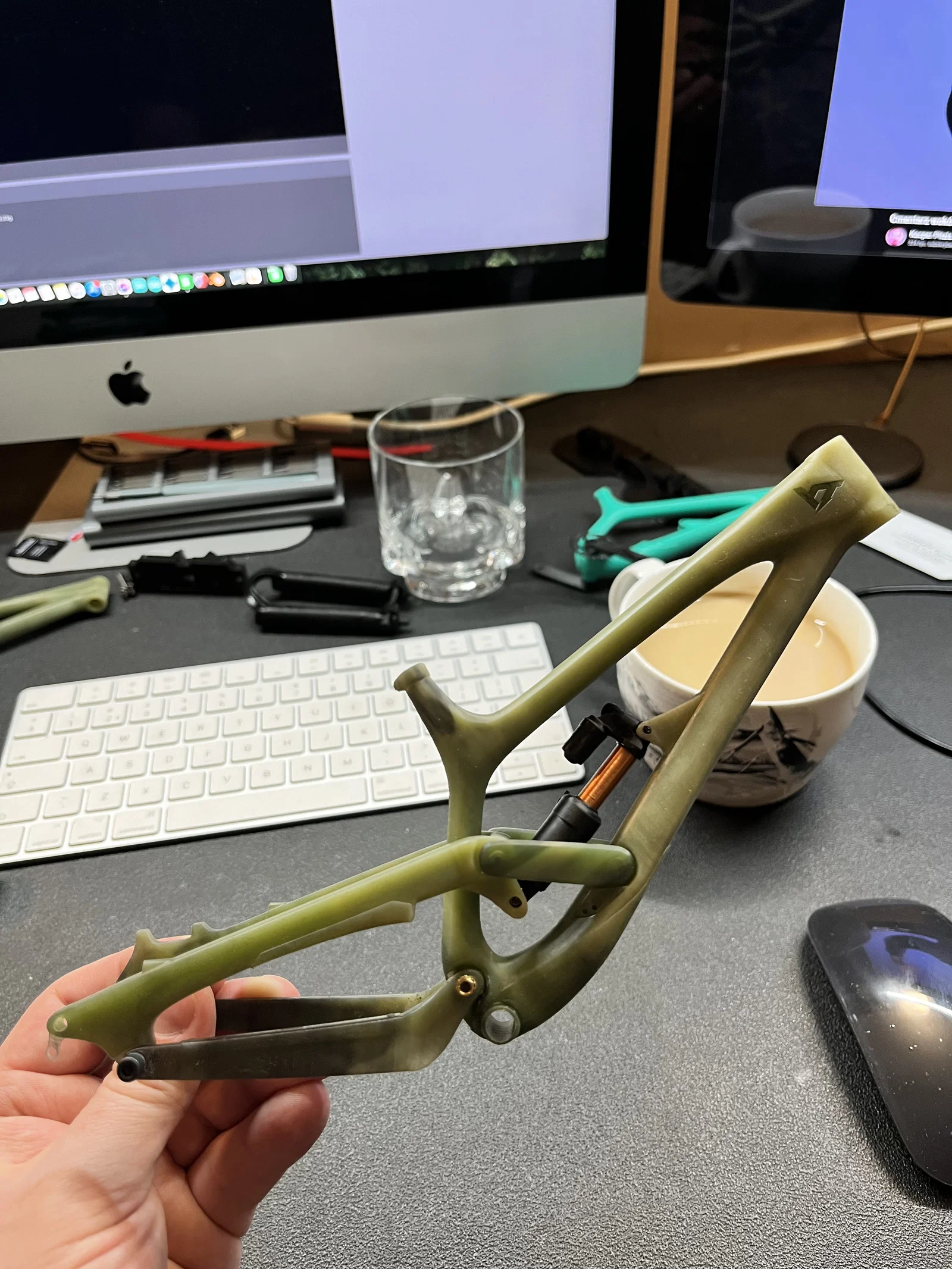

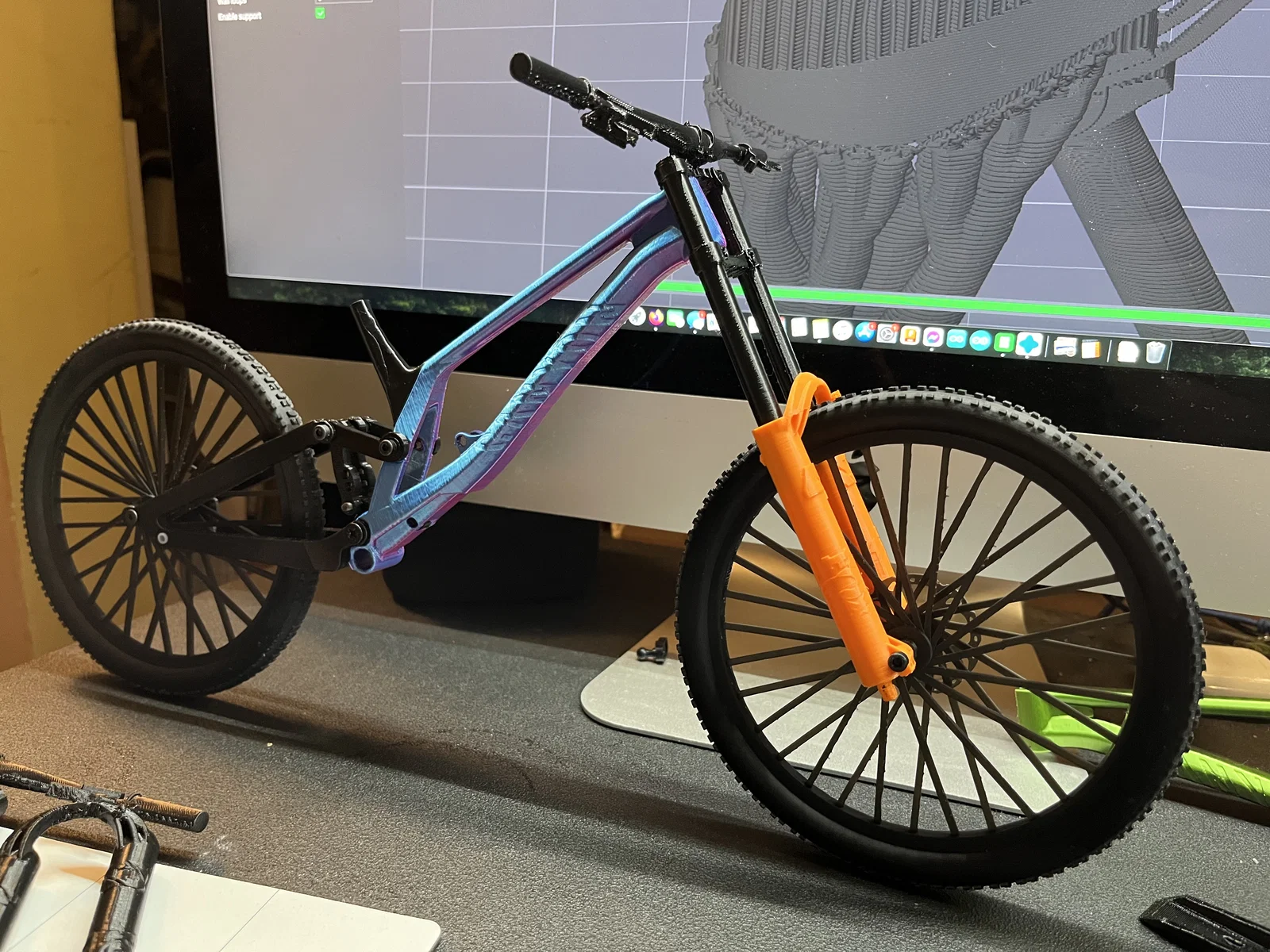

Khung xe YT Tues này được dựa trên thiết kế gốc của MatiDe (một thiết kế cực kỳ chi tiết và tuyệt vời), nhưng phiên bản gốc lại không phù hợp để in 3D. Khung xe đã được thiết kế lại, làm sạch và bổ sung các lỗ gắn trục để việc lắp ráp trở nên dễ dàng hơn.

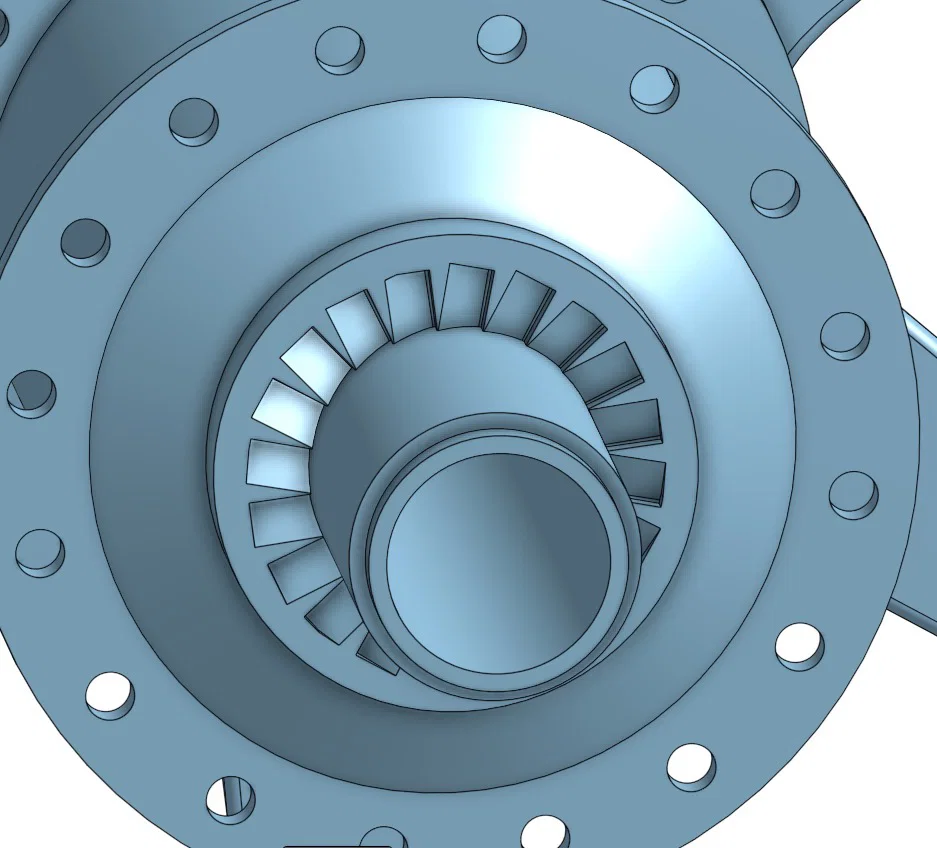

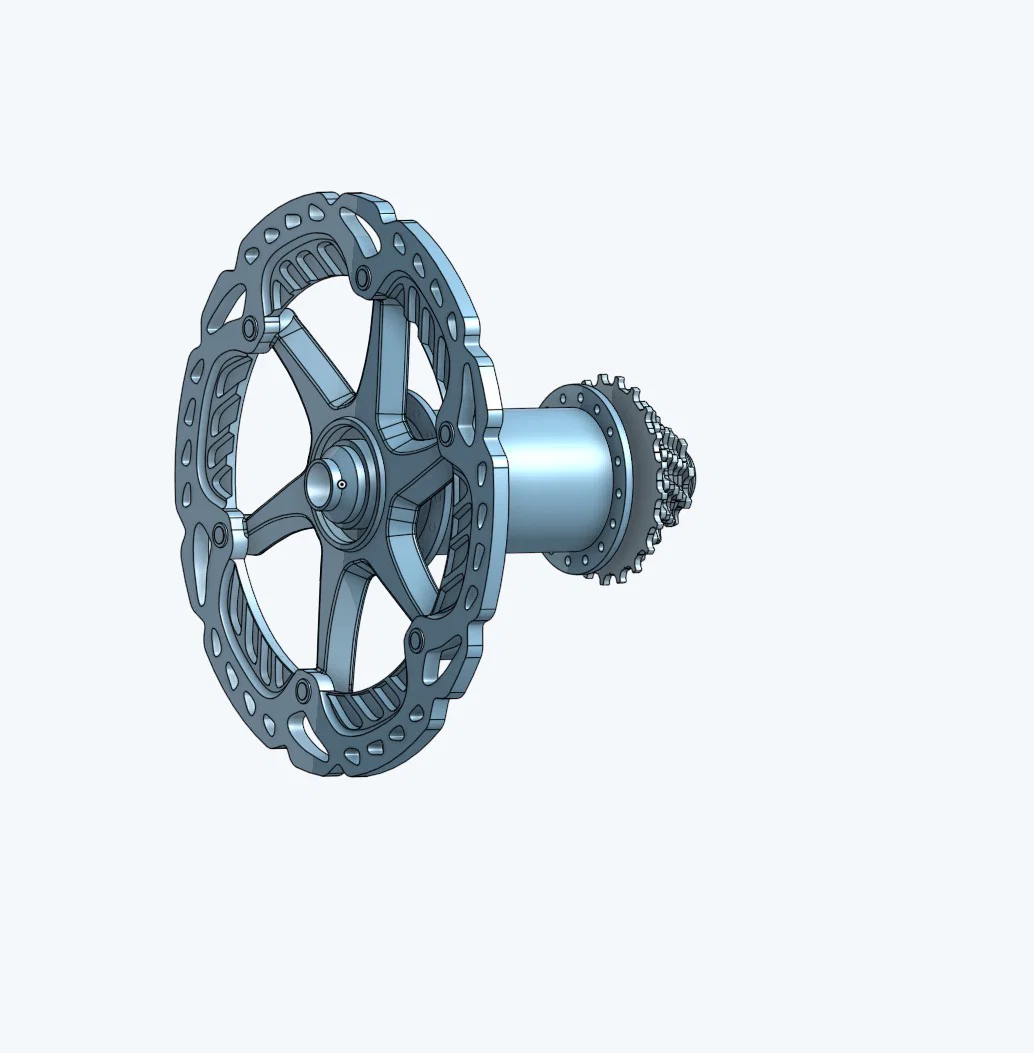

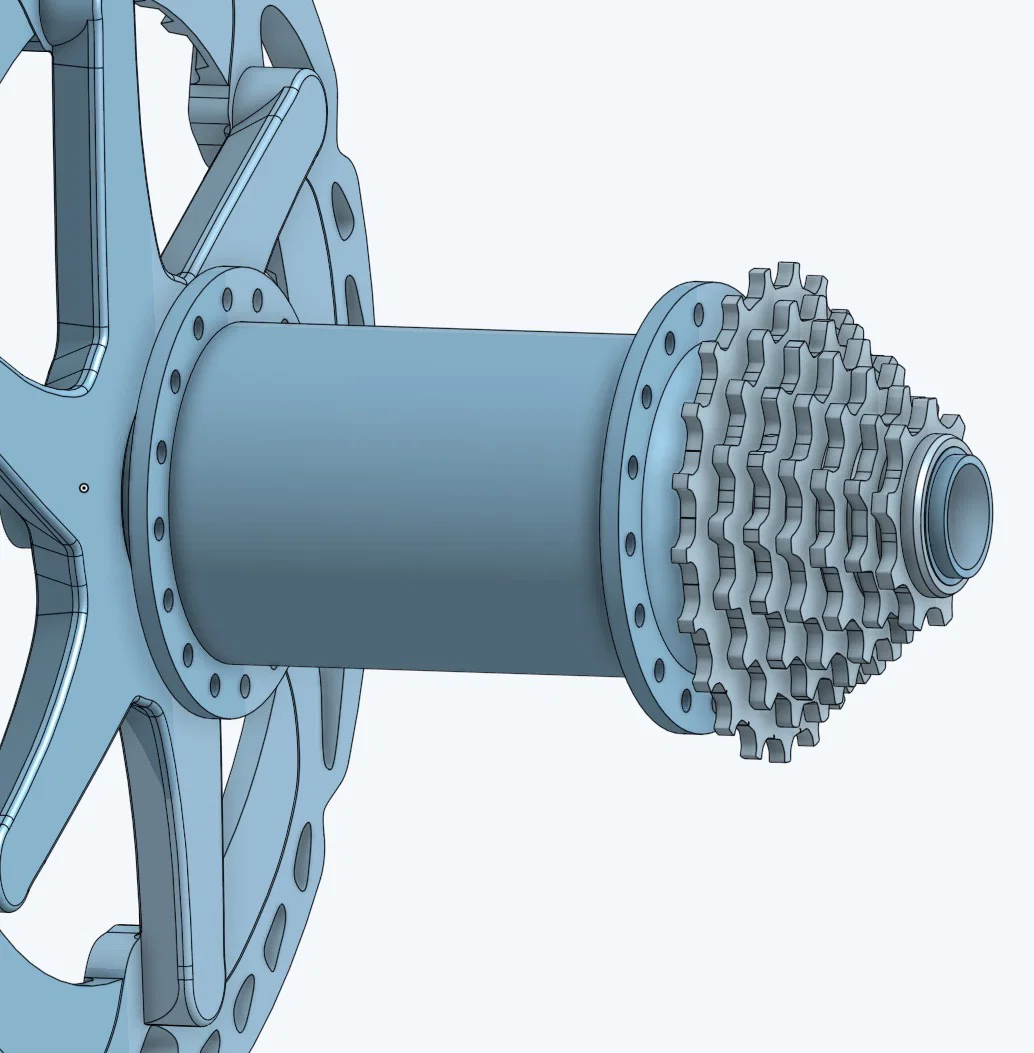

Phần bánh xe được thiết kế hoàn toàn mới. Đùm sau kèm líp có cơ chế bắt cóc (ratchet) – bạn chỉ cần thêm một chút vật liệu mềm (như miếng xốp) vào bên trong để tạo ra âm thanh đặc trưng của líp xe!

Tất cả các điểm xoay và đùm xe đều được thiết kế để sử dụng ốc M3.

Phần ống cổ (head tube) và giá đỡ có các "trục" riêng biệt để in rời.

Phần cứng cần chuẩn bị:

M3x35 x2 (cho ống cổ, bánh trước)

M3x40 x1 (cho bánh sau)

M3x22 x1 (cho điểm xoay)

M3x16 x4 (cho điểm xoay, giá treo phuộc)

M3x5 x2 (cho điểm xoay sau)

Ốc cấy (threaded inserts) M3 x5

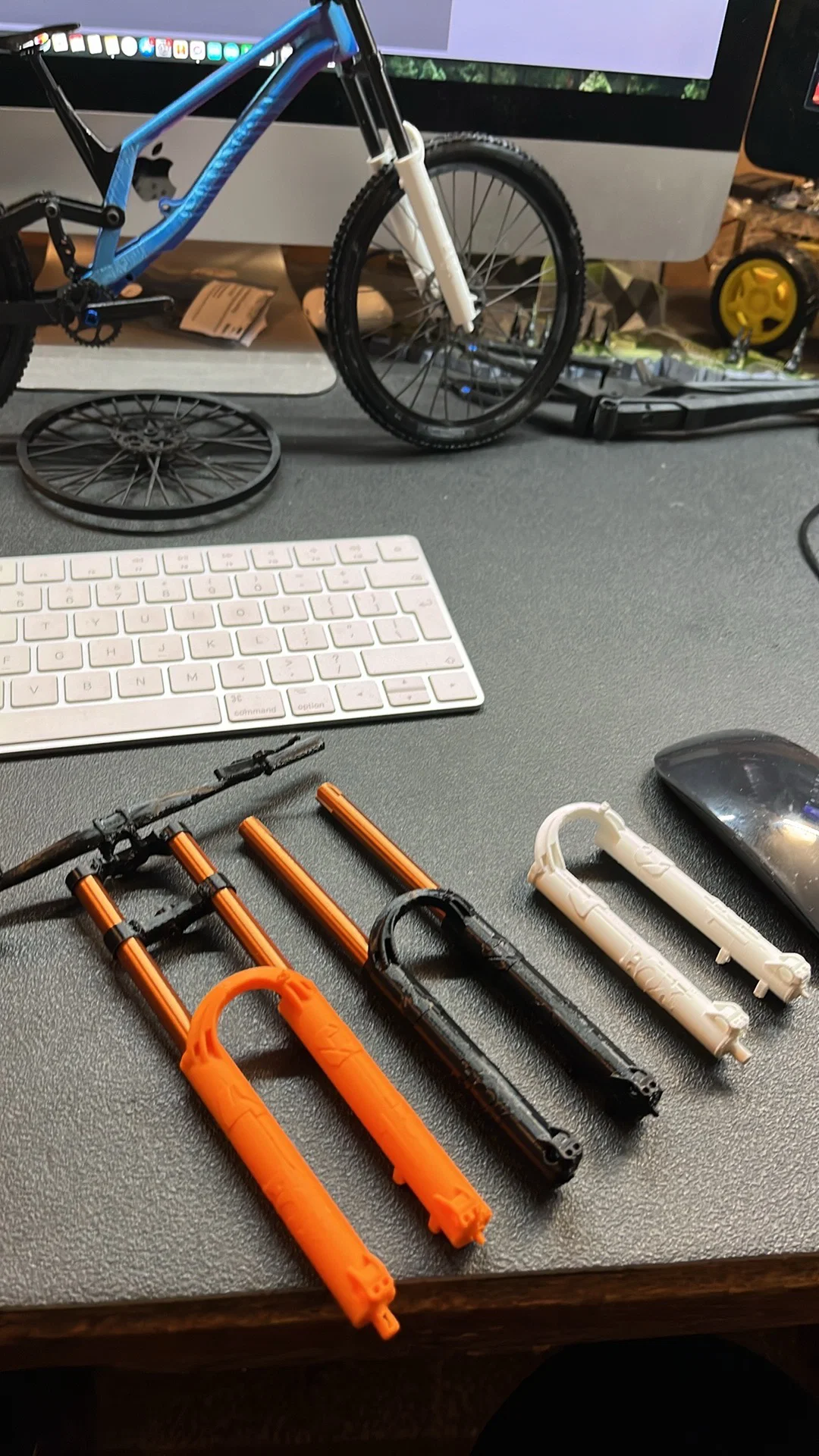

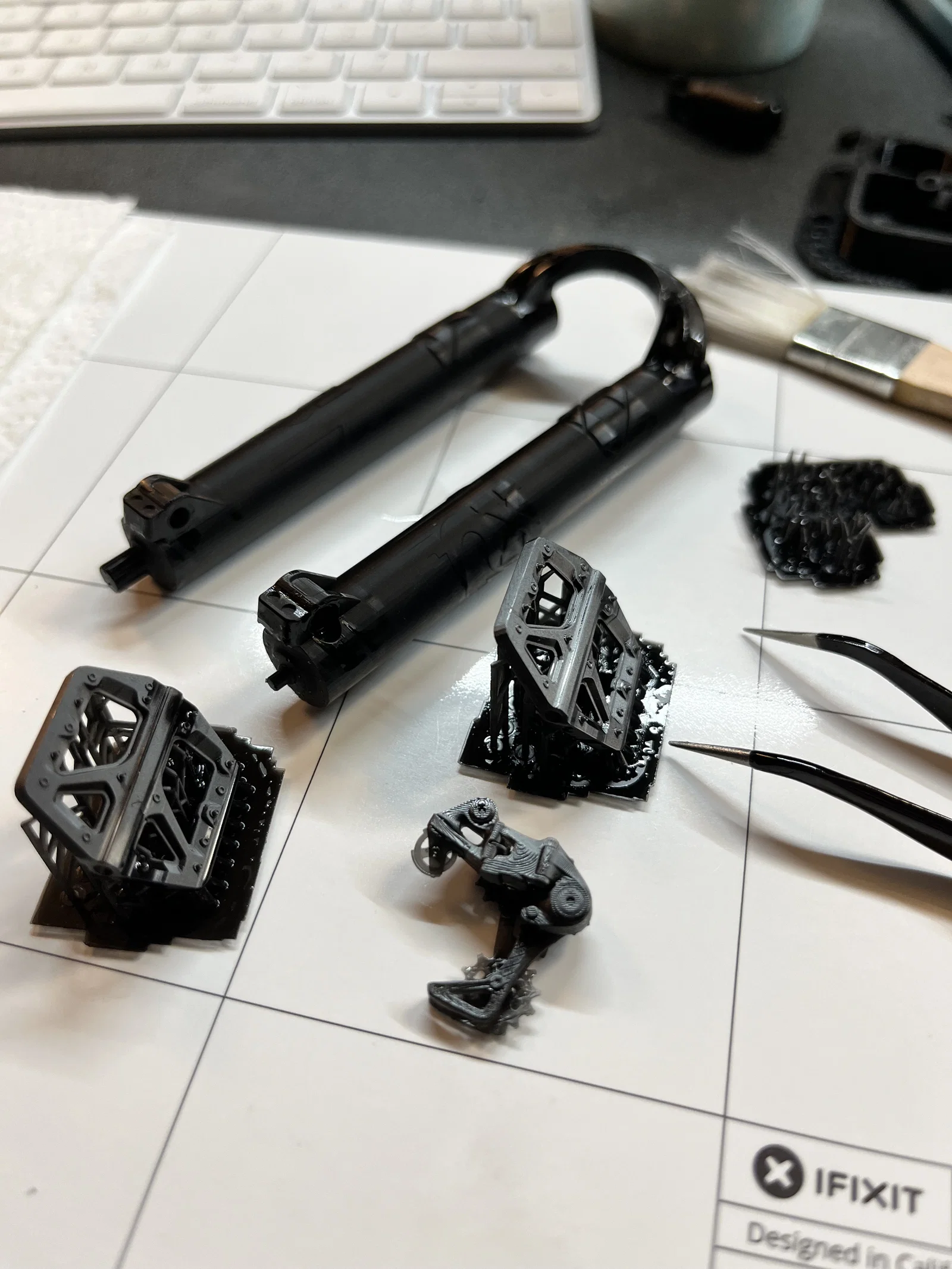

Phuộc Fox 40 cần một "lò xo" TPU chuyên dụng để hoạt động ổn định, và phuộc sau Fox X2 hiện vẫn đang để trống khoang chứa – mình đang tìm giải pháp để thêm tính năng giảm chấn thực sự.

Lò xo cho giảm chấn và phuộc cần được điều chỉnh kích thước cho phù hợp.

Lưu ý quan trọng: Phần bánh xe cần được in bằng máy in SLA.

Dự án đang thử nghiệm Xin lưu ý rằng đây vẫn là bản mẫu thử nghiệm. Mọi đóng góp hoặc phản hồi của các bạn đều rất quý giá!
