Ống Dẫn Gió Tản Nhiệt BTT Octopus Stepper Driver Siêu Mát

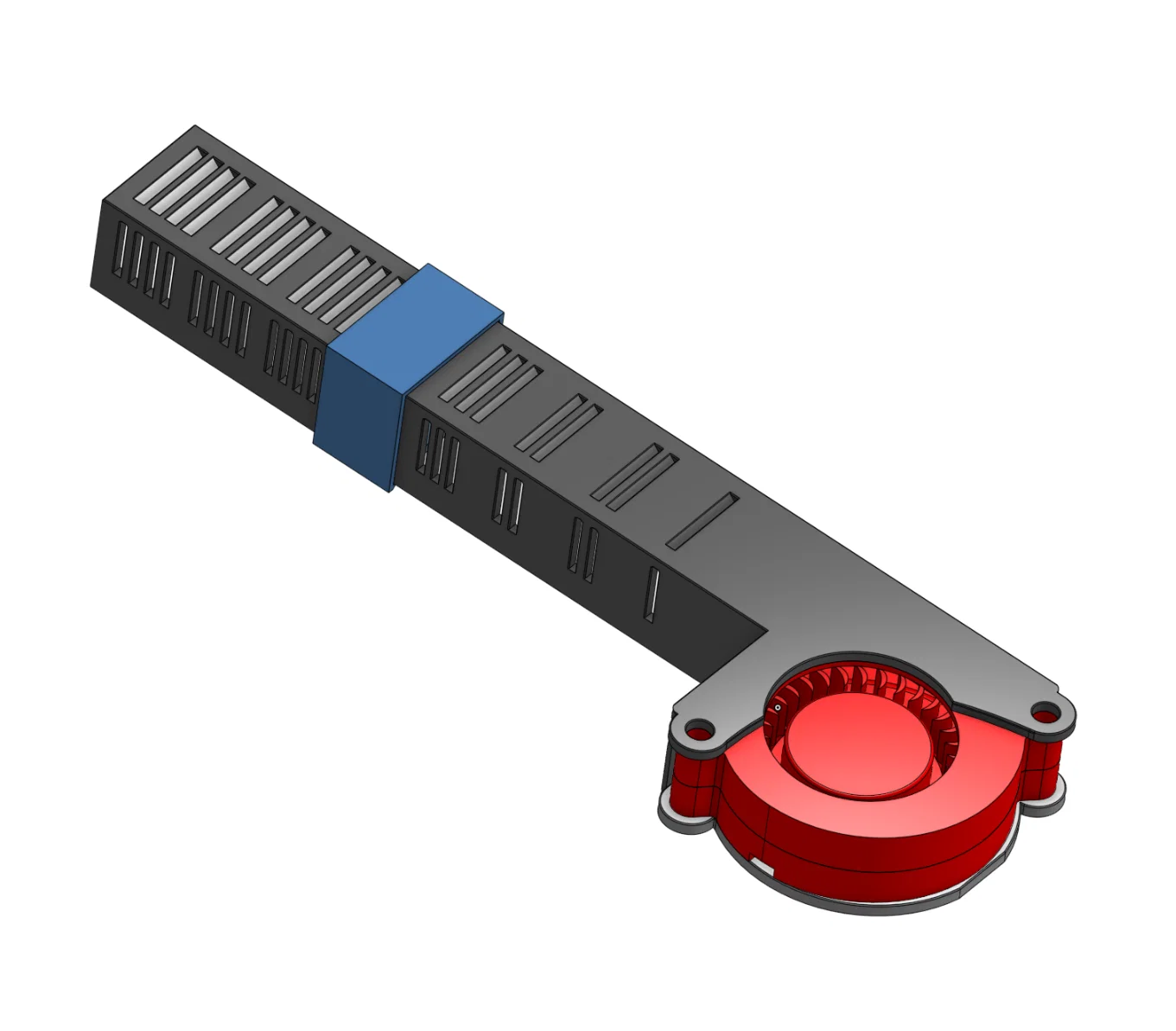

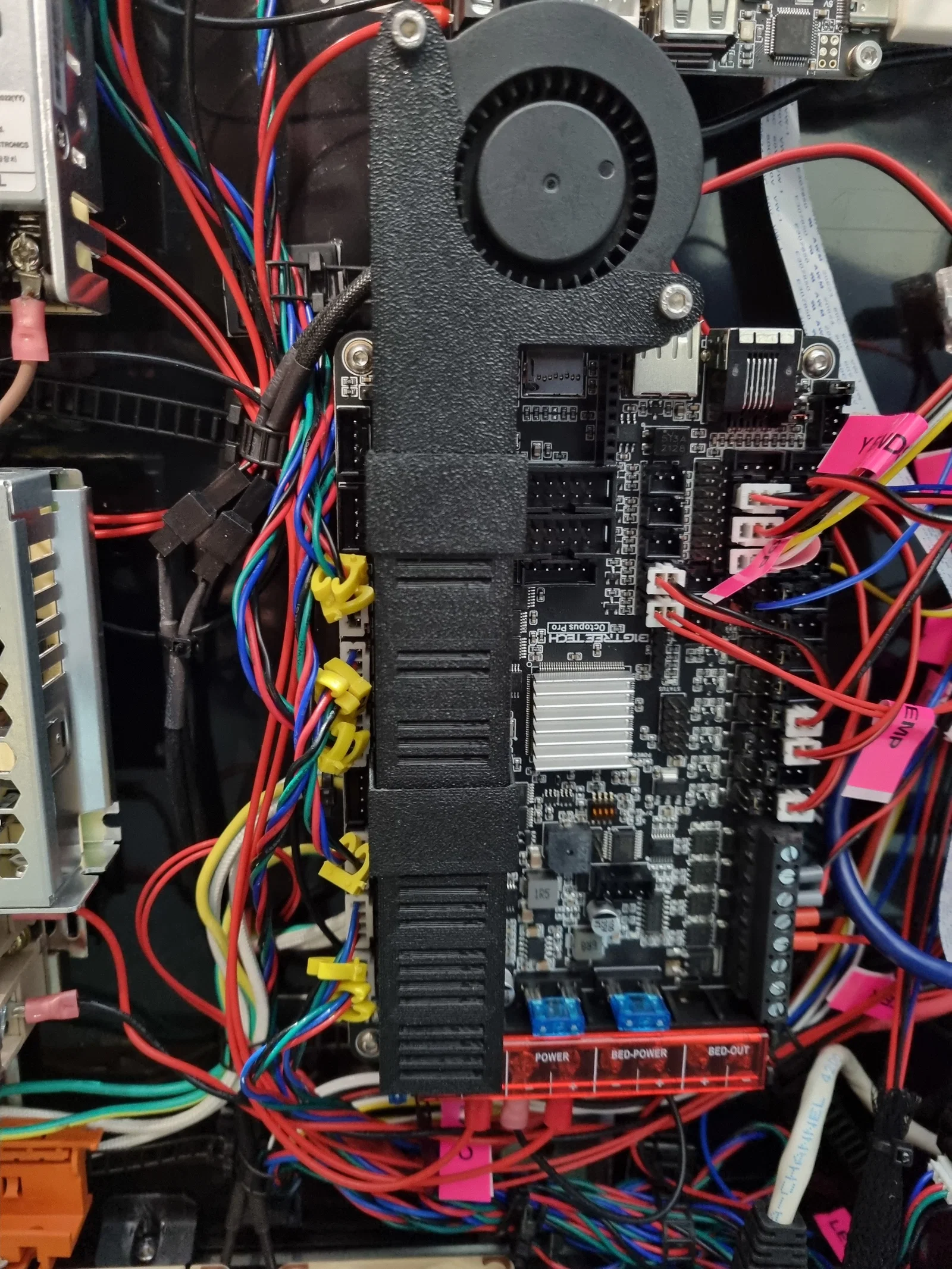

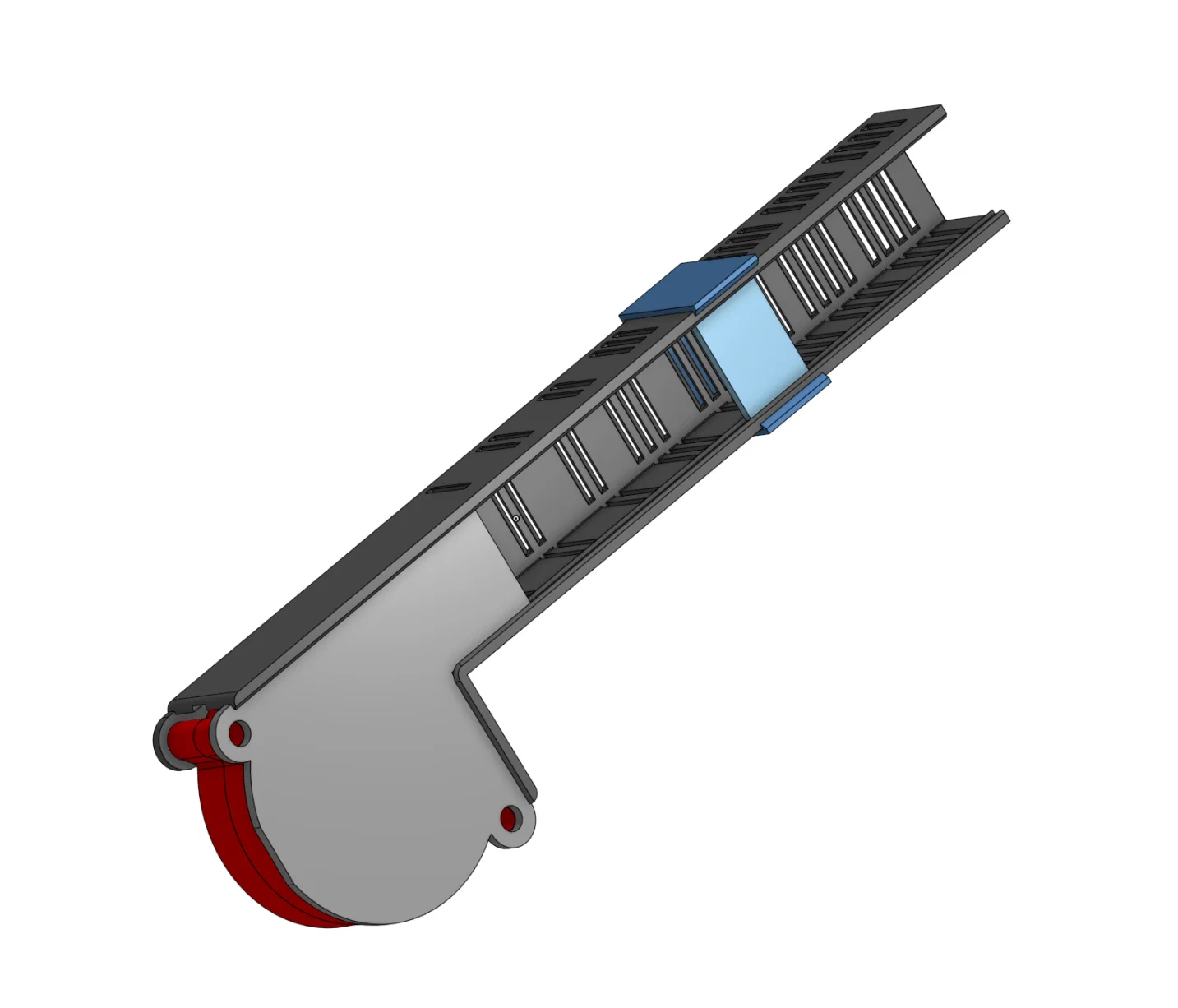

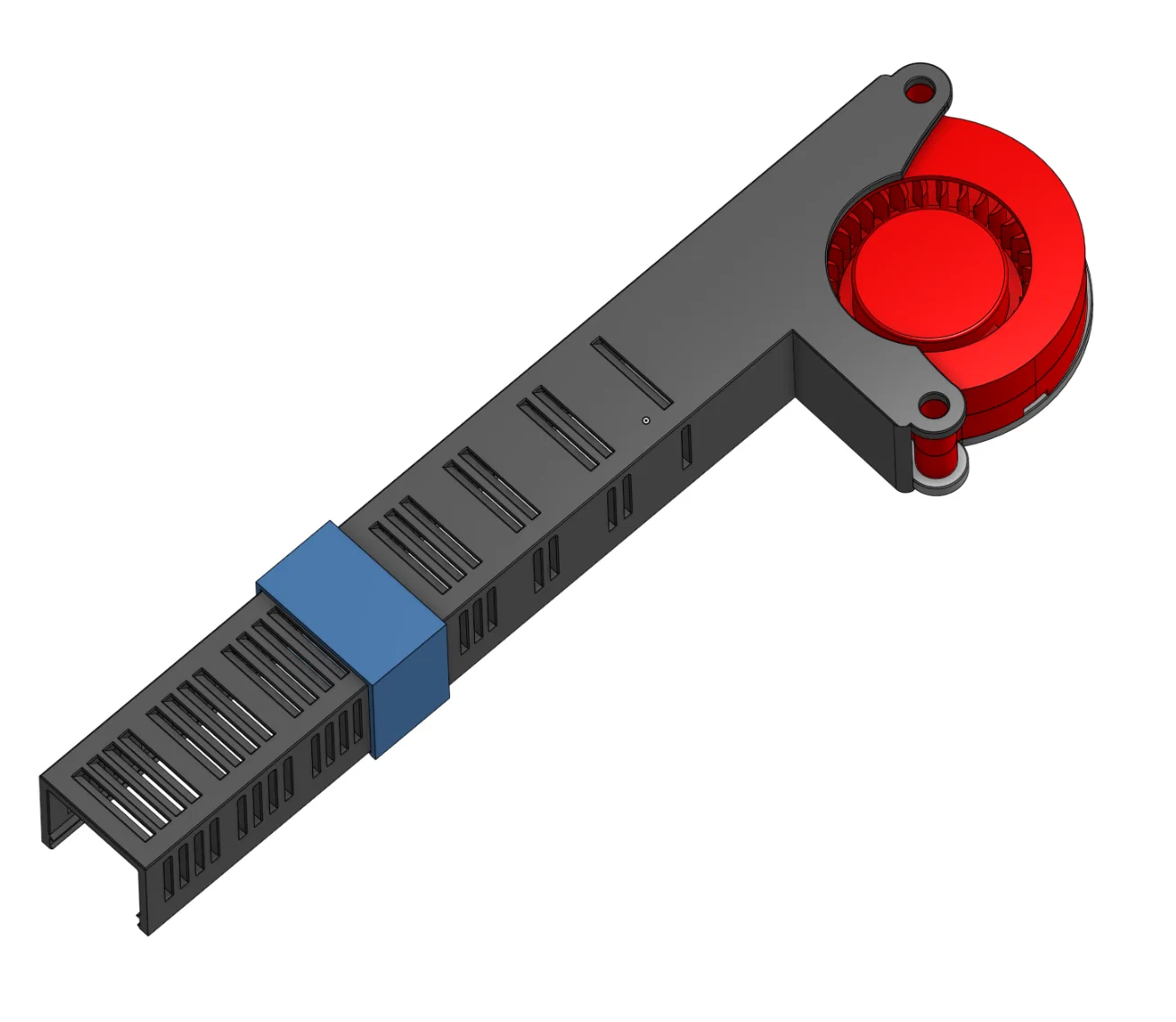

Mình cực kỳ ưng thiết kế này của mbrady vì nó thổi khí chính xác vào nơi mình cần, thay vì thổi lung tung như các mẫu từ trên xuống dưới. Mình đặt hướng chiếc Octopus sao cho quạt thổi luồng khí thẳng ra phía sau của đế. Mình dùng một chiếc quạt 5v 5015 loại êm và chỉ cần bật lên khi driver hoạt động. Khi in bản gốc, mình thấy nó hơi mỏng manh (dù vẫn dùng tốt) và bị ồn do độ cứng khi gắn quạt chưa tối ưu. Mình muốn gắn quạt chắc chắn hơn, mở rộng khe thông gió phía trên và loại bỏ phần giá đỡ làm cản luồng khí vào. Mình đã thêm vài vách ngăn, tăng độ dày phần đỉnh để cứng cáp hơn và điều chỉnh một chút để in dễ dàng hơn. Các miếng che cũng được làm để khớp và khóa chắc chắn hơn. Đây là bản remix của mình sau vài lần cải tiến. Nhớ gắn nắp che và miếng đệm bên dưới để đảm bảo luồng khí lưu thông tốt nhất nhé.

Hướng dẫn in

In bằng nhựa ABS với các thiết lập in Voron tiêu chuẩn. Mình dùng ốc M3 x 25mm với hai đai ốc M3 để cố định quạt rồi trượt vào Octopus Pro. Bạn cần in ống dẫn (duct), nắp quạt (fan cover), một vài miếng che (slip covers) và miếng đệm đế nếu cần. Mình không dùng driver đầu tiên, nếu bạn có dùng, có thể cần cắt bớt phần đế trong phần mềm slicer.

Trích dẫn từ thiết kế gốc của mbrady:

V2.0 Ống dẫn quạt được thiết kế để lắp nhanh vào các stepper driver. Hệ thống thông gió lũy tiến giúp luồng khí đều hơn. Bao gồm 3 phần: chính ống dẫn, nắp đậy và đế lót cho các vị trí stepper không dùng tới. Ống dẫn dễ dàng lắp vào, kẹp chặt vào bo mạch PCB của driver. Nắp đậy khớp vào các lỗ thông gió, còn phần đế trượt vào rãnh giữ stepper. Có kèm file Fusion360. Dùng ốc vít 3mm để gắn quạt 5015. Luồng khí mạnh giúp tăng hiệu suất tản nhiệt lên gấp 4 lần.
