Giá treo phụ kiện Vorwerk VK7 có lỗ bắt vít
Đây là bản cải tiến từ mẫu của tonitoms, giúp bạn dễ dàng bắt vít giá đỡ phụ kiện Vorwerk VK7 vào mặt dưới của kệ hoặc tường. Thiết kế V2 đã được tối ưu để cứng cáp và trượt phụ kiện vào mượt mà hơn. File Fusion360 được đính kèm để bạn tiện tùy chỉnh.
Mô tả
Cập nhật tháng 12 năm 2024 (V2)

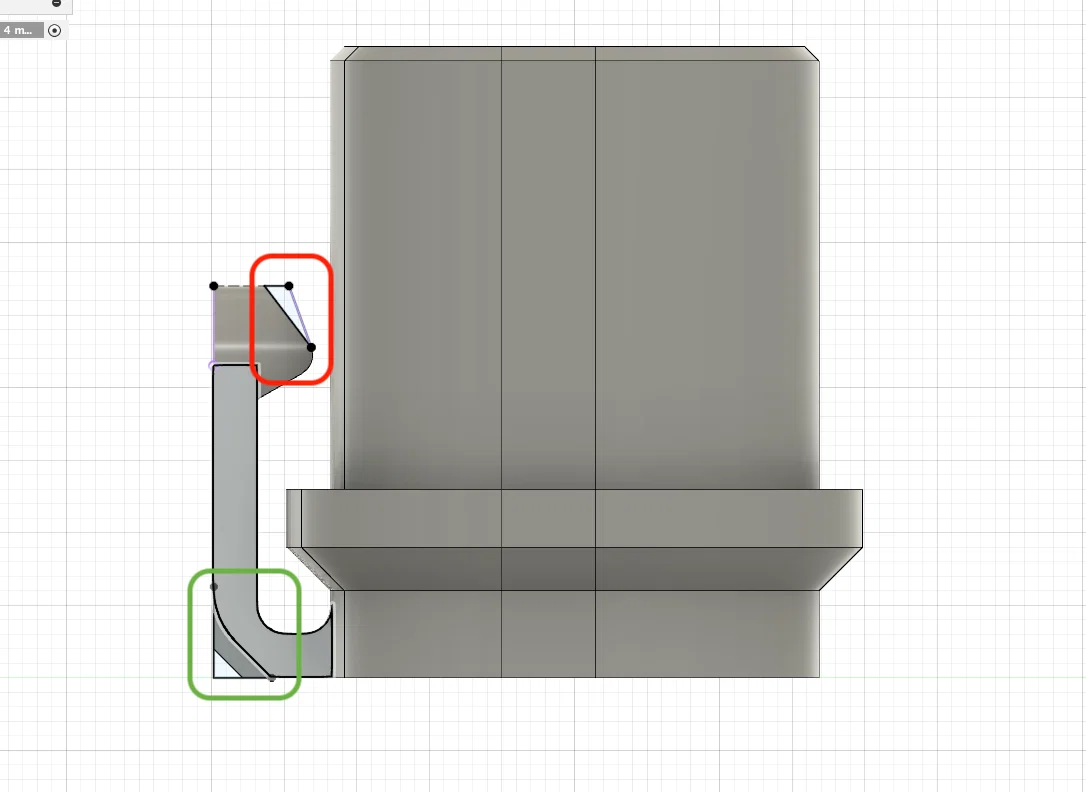

Mình đã tinh chỉnh lại thiết kế của chi tiết nhỏ ở phía trước để sản phẩm cứng cáp hơn (được đánh dấu màu xanh trong ảnh 2) và giúp phụ kiện Vorwerk trượt vào dễ dàng hơn (phần màu đỏ trong ảnh 2).
Mình vẫn giữ lại phiên bản 1 trong các file tải về.
Người dùng AndySava có chia sẻ trong phần bình luận của model gốc rằng việc chỉnh sửa file gốc trong Fusion360 khá dễ dàng, và bạn ấy hoàn toàn đúng.

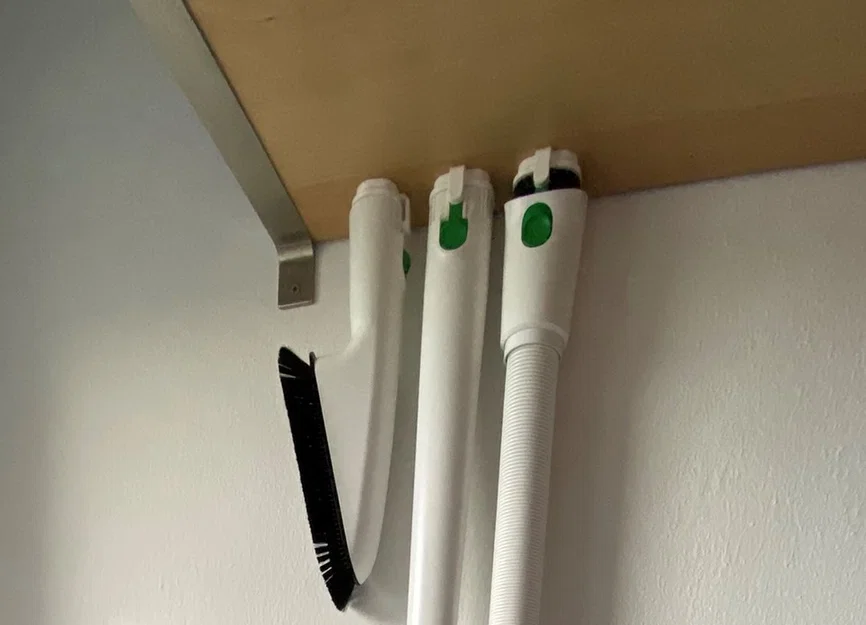

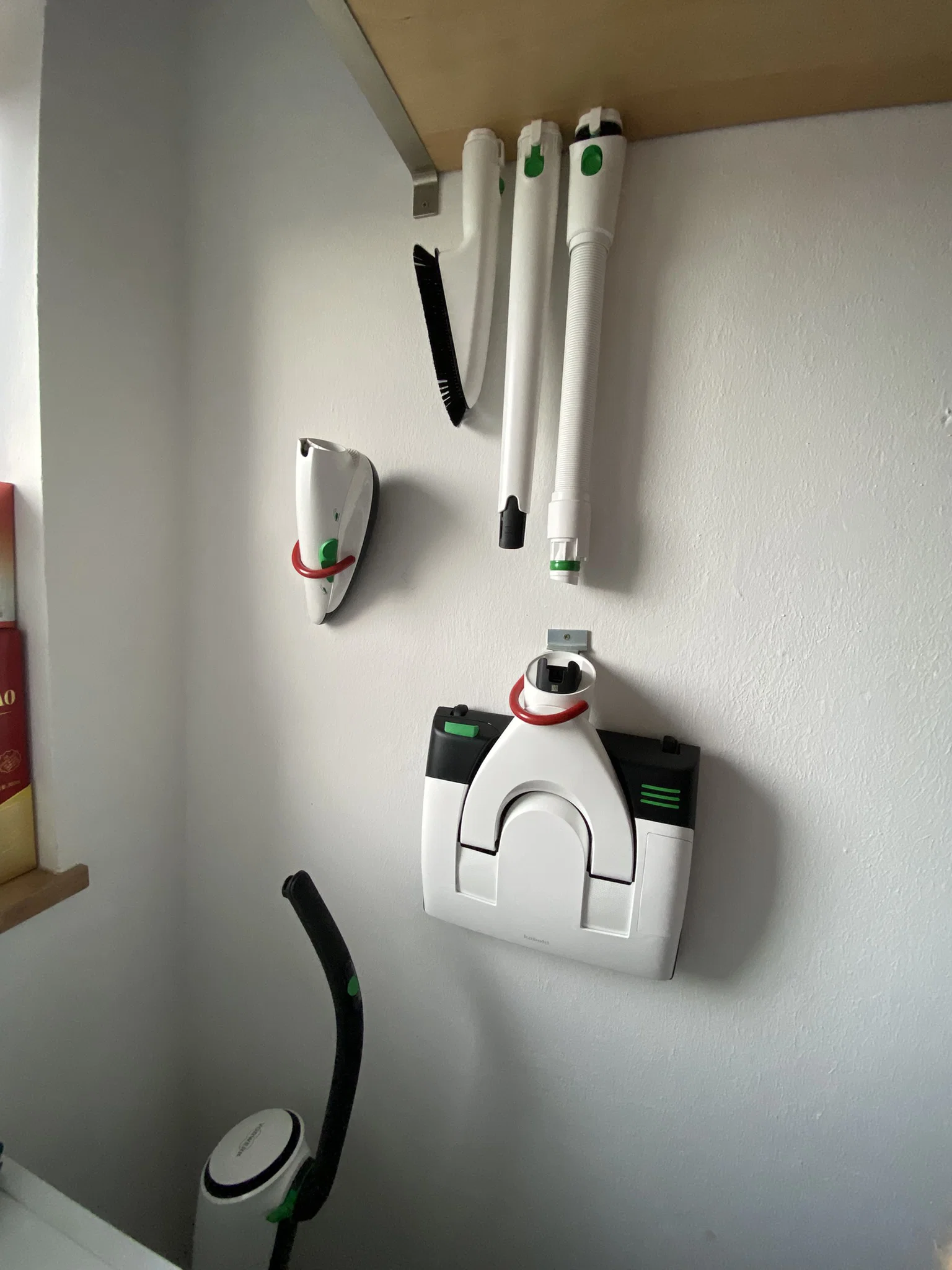

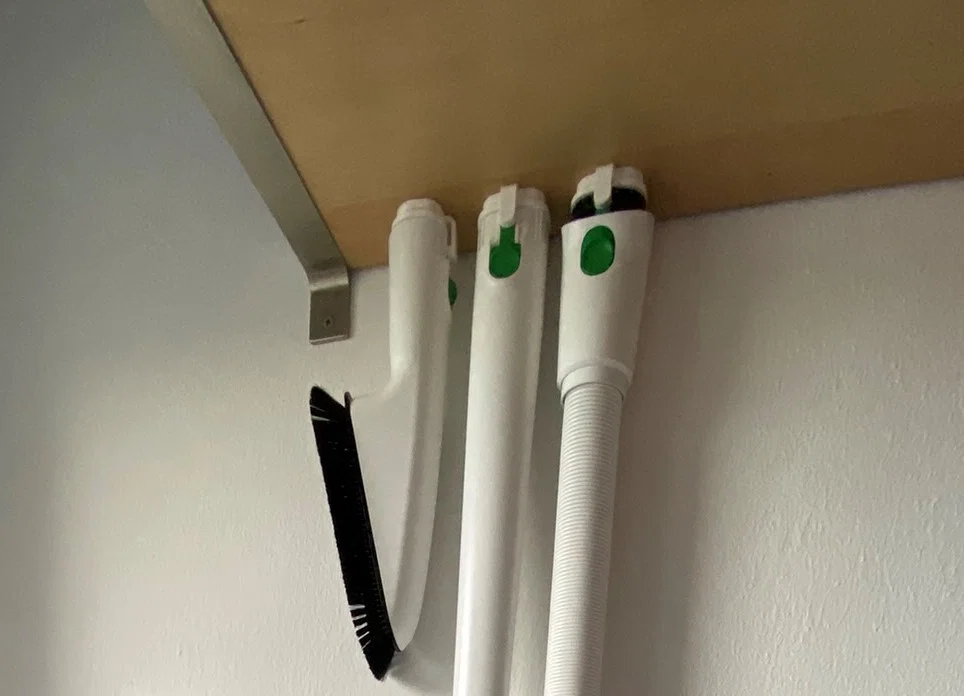

Nếu bạn nào cũng muốn bắt vít giá đỡ phụ kiện máy hút bụi này vào kệ hoặc các vị trí tương tự, thì đây là file mình đã thực hiện.
Đối với những ai quan tâm đến cách làm, dưới đây là các bước mình đã thực hiện. Có thể cách của mình hơi phức tạp hơn mức cần thiết, nhưng mình không thể mở file .step mà không tải nó lên Fusion360 trước:
- Trong Fusion360, chọn File - Upload
- Tải file .step từ model gốc lên
- Trong Fusion360, vào File - Open - Admin Projects (hoặc thư mục bạn đã tải lên) và tìm file Vorwerk .step đó

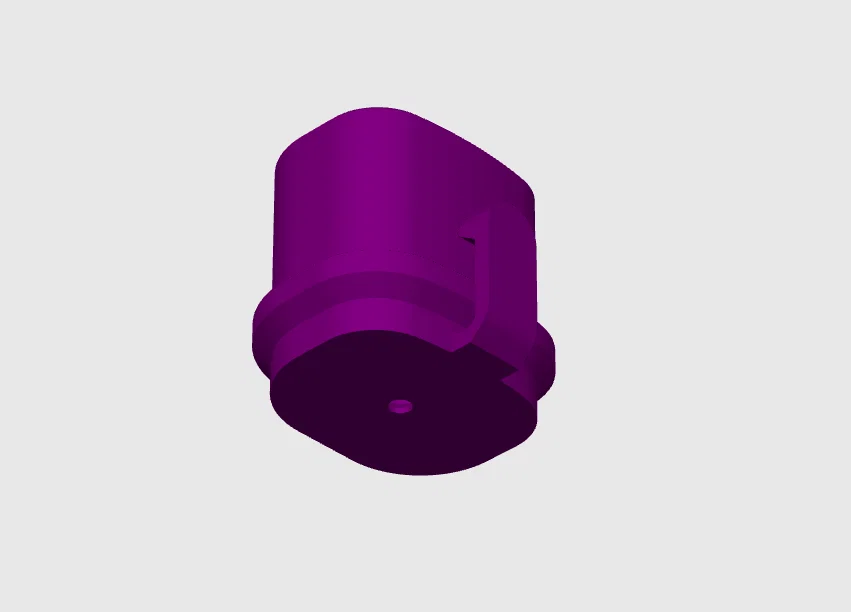

- Thêm một bản phác thảo (sketch) mới trên mặt phẳng mà bạn muốn bắt vít vào tường
- Đùn khối (extrude) thêm vài mm
- Thêm một lỗ ở giữa để bắt vít, mình đã dùng lỗ 4 mm
- Vát mép (chamfer) cho lỗ đó
Mình đã đính kèm file Fusion360 của mình ở đây.
In không cần support, mình đã dùng nhựa PLA, nhưng các loại vật liệu dẻo hơn như PETG có lẽ sẽ tốt hơn.
