MÔ TẢ

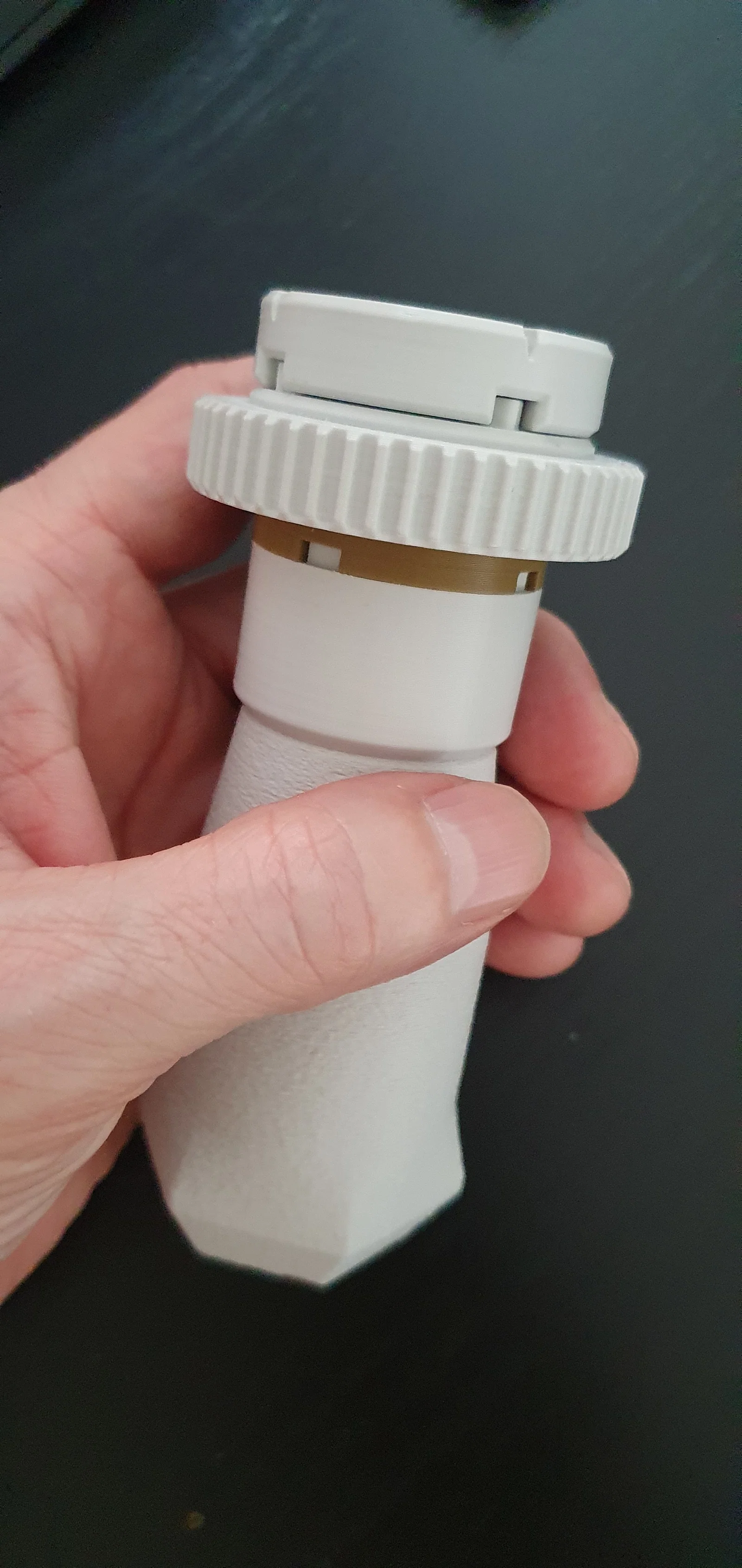

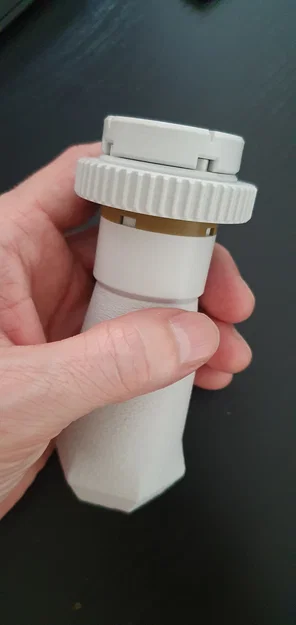

Tôi vừa in thử vài mô hình miniatures để test cái vòi phun 0.2mm, nên giờ cần một món đồ hỗ trợ việc sơn phết. Tôi quyết định thiết kế cái tay cầm này, coi như là bước khởi đầu cho hệ sinh thái phụ kiện sơn mini sau này. Tay cầm có cơ chế dạng bánh răng (ratcheting) giúp xoay mô hình dễ dàng ngay trên tay. Sắp tới tôi sẽ làm thêm các phụ kiện gắn vào khe cắm đã có sẵn, nên các bạn không cần phải in lại toàn bộ đâu. Tôi cũng đang ấp ủ thêm vài tính năng hay ho nữa, nên hãy chú ý theo dõi phần cập nhật thông tin nhé.

Hiện tại tôi mới chỉ thiết kế phần đế để dán băng dính hai mặt, nhưng đã có vài ý tưởng để làm bộ đế kiểu kẹp rồi.

-------------------------------------------------------

DỰ ĐỊNH TƯƠNG LAI

• Đế giữ mini dạng kẹp.
• Phụ kiện cho khe cắm adapter.
• Kìm để tháo lắp nhanh phần đế.
• Đế gắn toàn bộ cơ chế bằng khớp xoay 3 trục.

-------------------------------------------------------

PHỤ KIỆN BỔ SUNG

Kìm song song để thao tác với đế từ tính

Dùng để cầm nắm đế từ tính an toàn. Link này chỉ là phần kẹp, bên trong có link đến bộ kìm song song chắc chắn hơn, bạn chỉ cần in phần tay cầm là được.

-------------------------------------------------------

IN ẤN

• Cần in độ chính xác cao cho lò xo bánh răng và bánh răng.
• Dùng chiều cao lớp in (layer height) thấp nhất cho các bộ phận có ren (tốt nhất là dùng tính năng adaptive layer height với setting 0.2).
• Nên để vị trí đường may (seams) ở chế độ ngẫu nhiên (random) cho các chi tiết có ren nhé.

Thông số in của tôi:

• Vòi phun 0.4
• Slicing engine Arachne
• 4 lớp tường (perimeters)
• 20% infill (phần tay cầm tôi chỉ để 15%)
• Adaptive layer height
• Có dùng Brim cho phần tay cầm
• Không cần support
• Fuzzy skin 0.15 / 0.3 trên tay cầm
• Random seams cho các phần ren
• Tốc độ tùy vào máy của bạn. Tôi dùng Bambu X1C nên in khá nhanh, nhưng với lò xo bánh răng tôi hạ tốc độ xuống còn khoảng 50mm/s.

Tôi in bằng nhựa PLA thấy rất ổn. Có thể lò xo bánh răng sẽ không dùng được mãi mãi, nhưng cơ chế này in quá dễ và tốn rất ít nguyên liệu nên cũng chẳng sao.

Chiều cao lớp in

Tốc độ

Thời gian và nguyên liệu

-------------------------------------------------------

NGUYÊN LIỆU CẦN THÊM

Đế tháo lắp nhanh

• Nam châm 10x5mm (tròn) [1 cái cho tay cầm]
• Nam châm 10x4mm (tròn) [1 cái cho mỗi đế rời]

Cơ chế bánh răng

• Ốc cấy M3 (brass insert) (tùy chọn, vì bản in của tôi vừa khít đến mức không cần dùng ốc cũng rất chắc, nhưng bạn cứ chuẩn bị nhé)
• Ốc M3x12

-------------------------------------------------------

LẮP RÁP SAU KHI IN

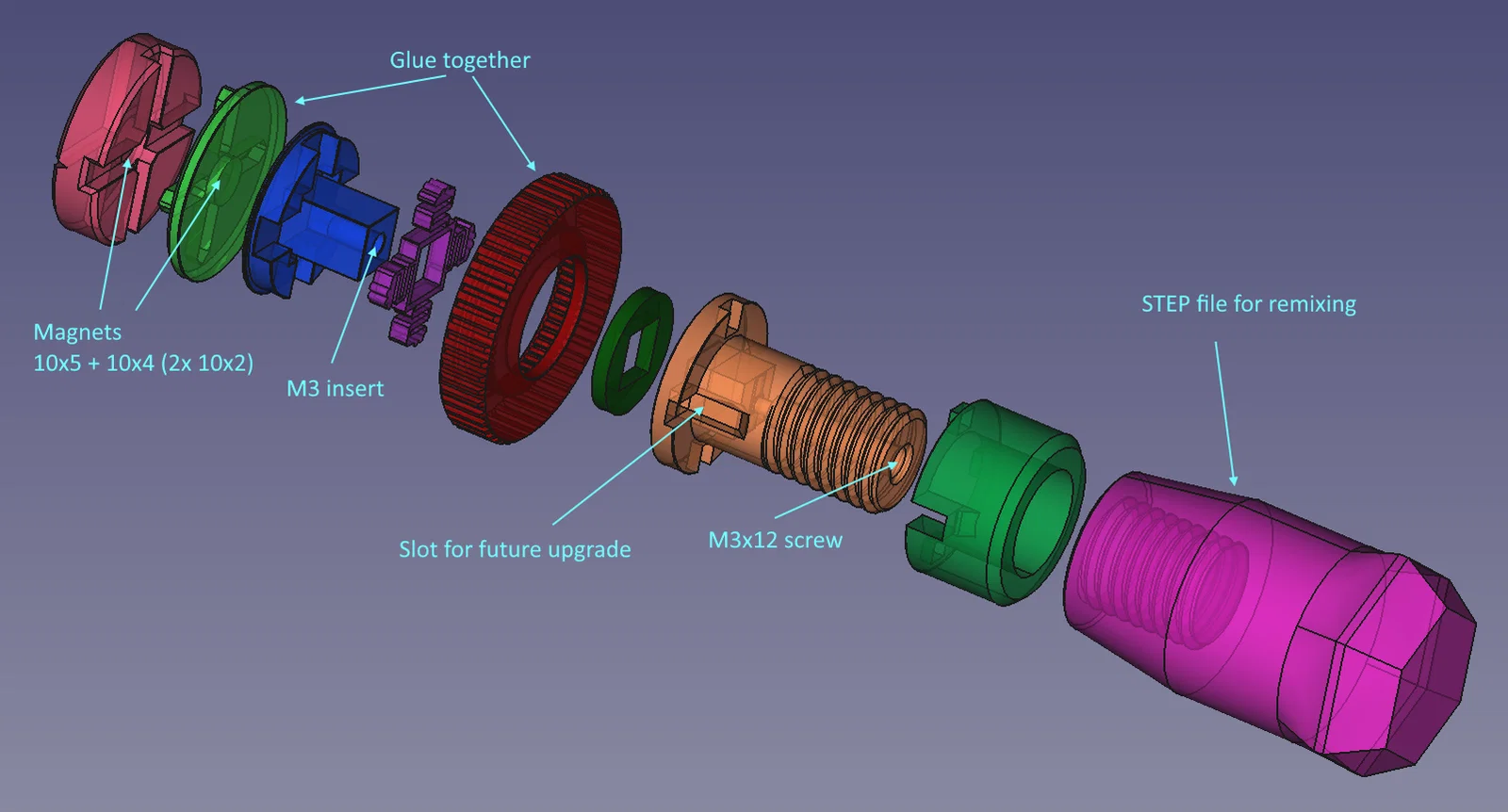

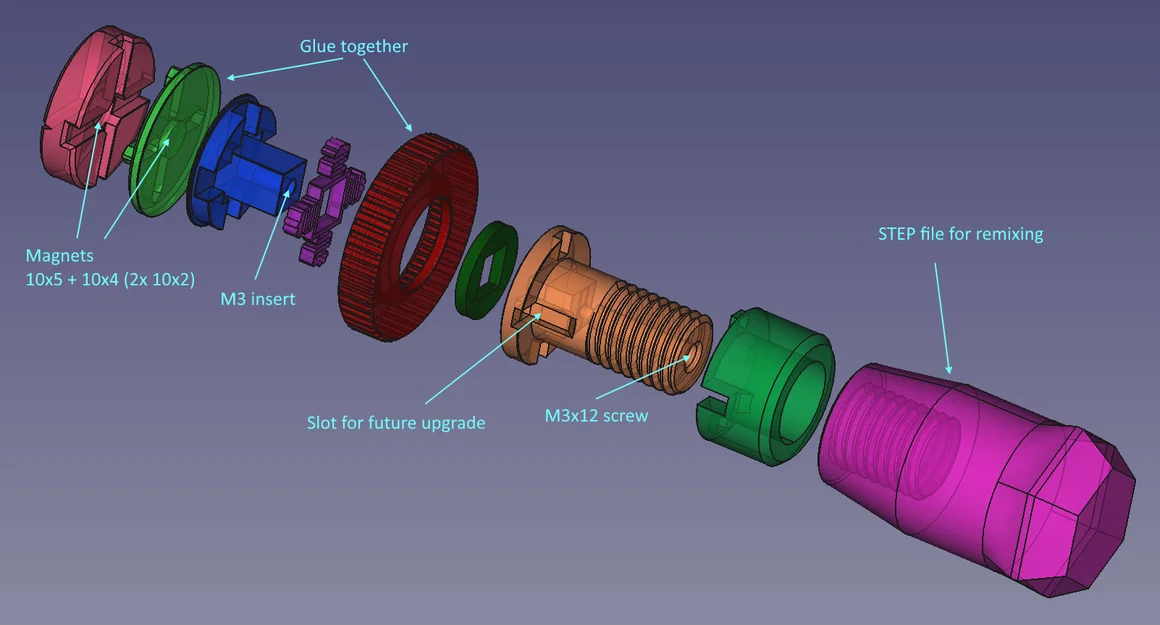

Làm theo hình hướng dẫn dưới đây để lắp ráp

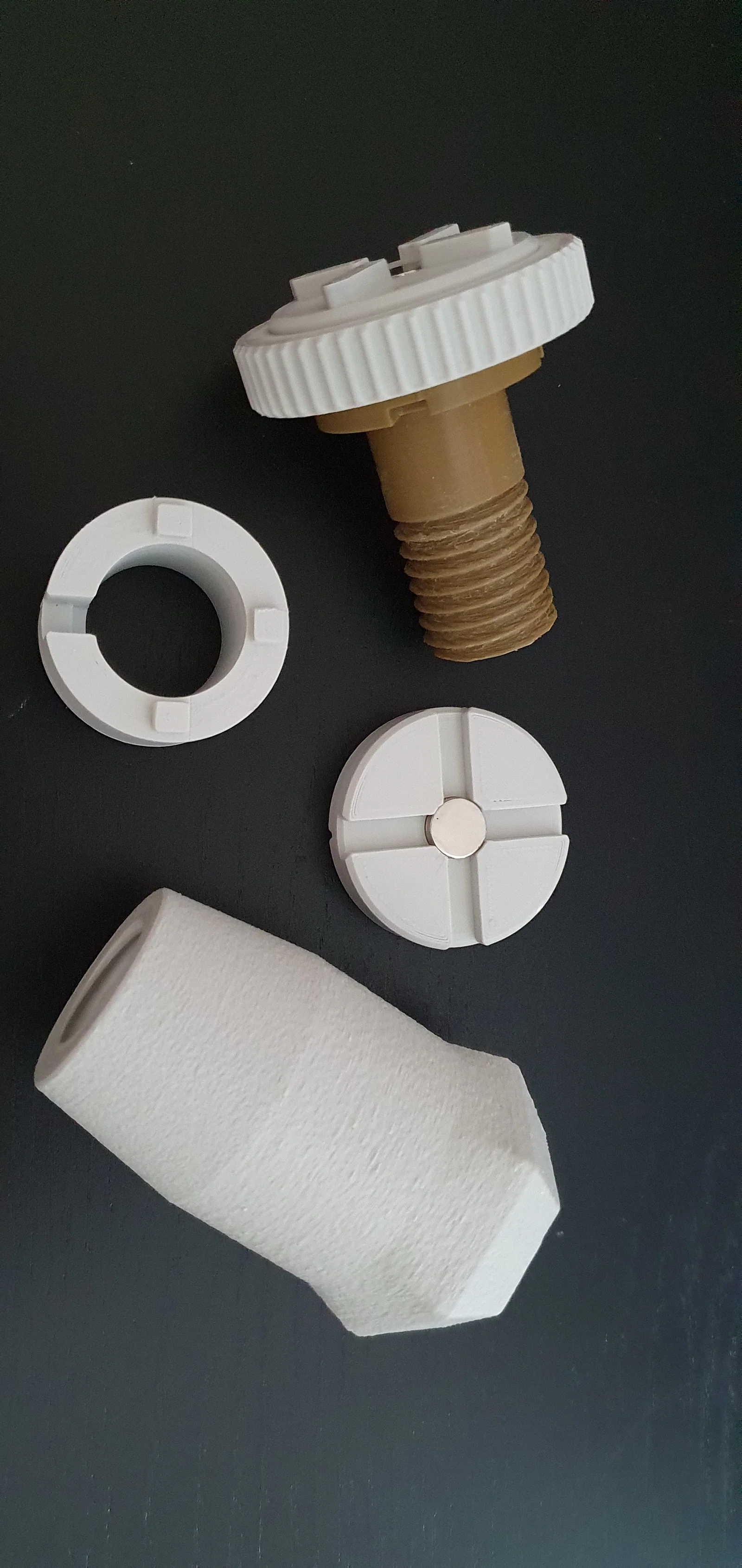

• In đầy đủ các bộ phận.
• ĐỪNG lắp thử sai thứ tự! Bạn có thể làm hỏng linh kiện do dung sai cực kỳ khít đấy.
• Trước khi lắp phần ốc vào trục vuông, hãy lắp ốc cấy brass insert vào trục trước (thực tế nếu bạn in chuẩn thì không cần dùng ốc cấy đâu, vì nó đã rất khít rồi, chỉ cần dùng chút lực là lắp được).

Nếu có thắc mắc gì cứ hỏi nhé. Nếu bạn muốn thêm mẫu tay cầm khác, cứ remix thoải mái, hoặc gửi yêu cầu kèm hình ảnh ý tưởng, tôi sẽ xem xét.
