Bộ cữ đo / miếng đệm gỗ (Hệ mét - Kèm file OpenSCAD tùy chỉnh)
Bộ cữ đo thông dụng dành cho anh em làm mộc tại Việt Nam và châu Âu, hỗ trợ hệ mét thay vì hệ inch. Bộ này bao gồm các kích thước từ 2-40mm, được thiết kế kỹ lưỡng có kèm file .scad để bạn dễ dàng thay đổi kích thước theo ý muốn.
Mô tả
Mấy cái cữ đo này khá phổ biến nhưng hình như chỉ có ở Mỹ thôi nhỉ? Ở châu Âu thì cực kỳ khó tìm, mà nếu có thì toàn là đơn vị inch. Mình đã tự làm bộ cữ này để giải quyết vấn đề đó. Bạn sẽ có các file STL cho các kích thước:

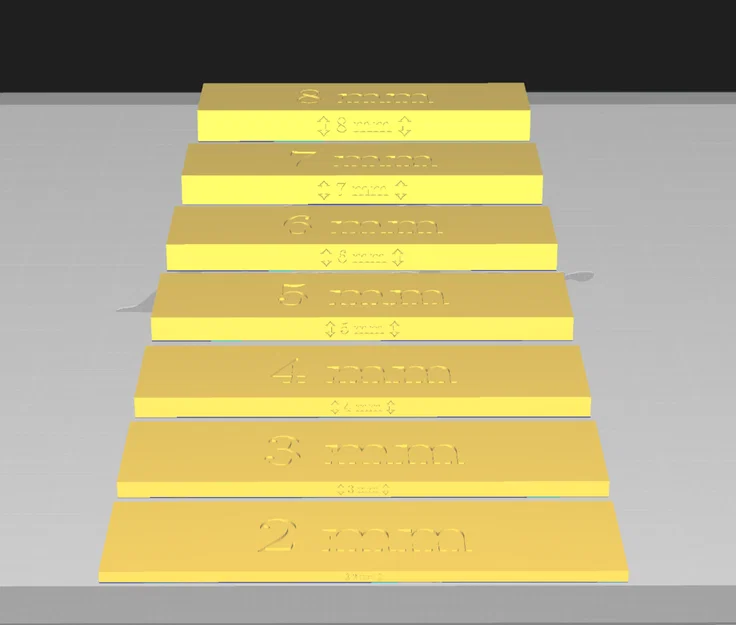

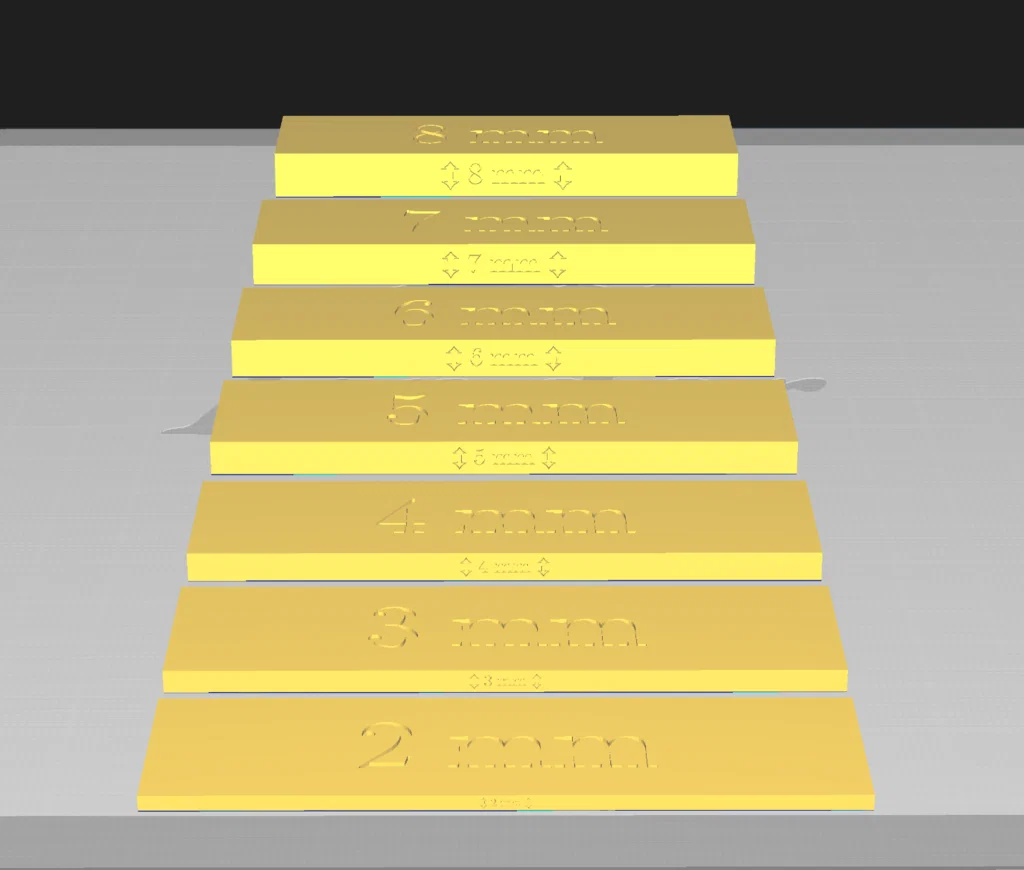

- Từ 2mm đến 9mm, bước nhảy 1mm
- Từ 10mm đến 40mm, bước nhảy 2mm

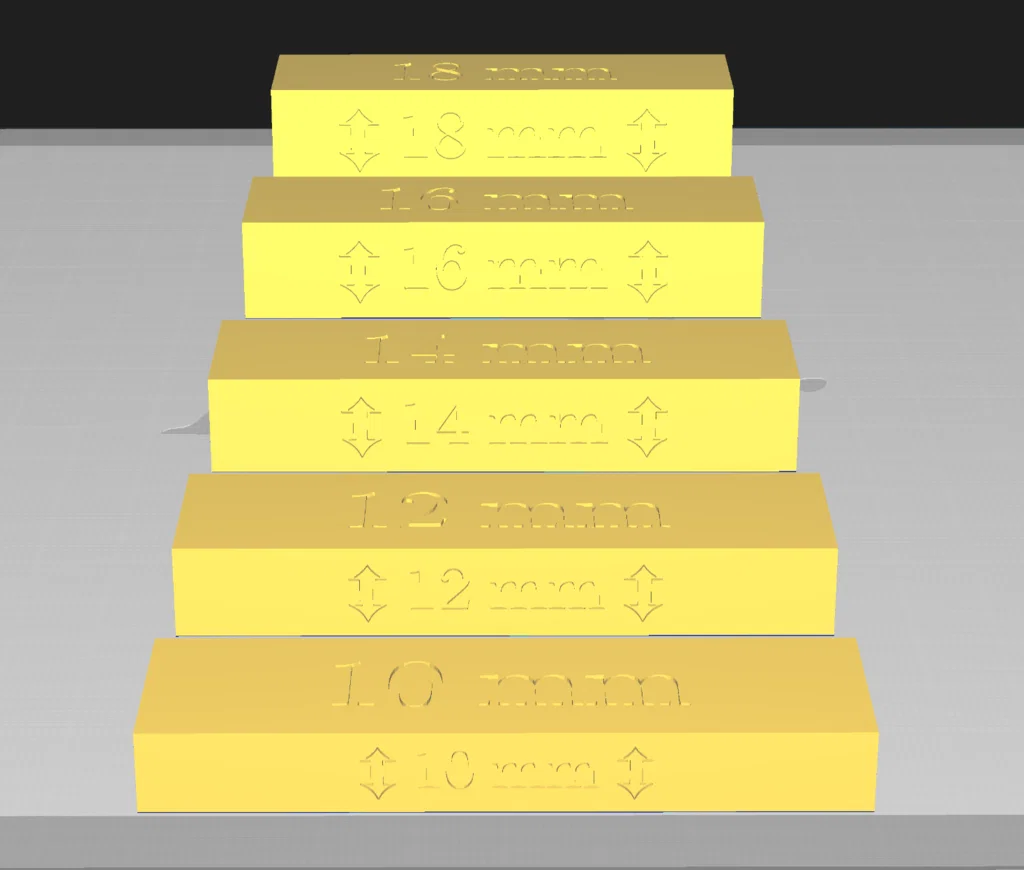

Chiều dài mỗi miếng cữ là 80mm. Tất cả các miếng đều được đánh dấu kích thước rõ ràng:
- Ở mặt trên và mặt dưới
- Ở các cạnh bên (có kèm mũi tên chỉ hướng để bạn biết mặt nào tương ứng với kích thước đó)
Nếu bạn cần kích thước khác, chỉ cần tải OpenSCAD, mở file Gauge.scad lên, thay đổi giá trị "gauge_height" thành kích thước mong muốn (theo mm), nhấn render (F6) rồi xuất file STL (F7) là xong.
Sau khi in xong, đừng quên dùng thước kẹp để đo lại chính xác kích thước nha, vì độ chính xác còn phụ thuộc vào máy in và profile cài đặt trong slicer của bạn nữa.
Bạn thích thiết kế của mình chứ?
Hãy in thử, đăng ảnh thành quả (MAKE) lên để nhận Prusameters nhé! Đừng quên nhấn nút “like” …. ❤ Nhớ theo dõi mình nữa nha …. ✅
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
