Bộ chia Y 4 hướng dùng cho ECAS04
Bộ chia Y 4 hướng gọn nhẹ, tương thích với hệ thống 3MS MMU. Sử dụng 5 đầu nối ECAS04, được thiết kế tối ưu để in bằng nhựa cứng như PLA hoặc ABS/ASA cho độ bền cao.
1.5K
Lượt Xem
41
Lượt Thích
398
Lượt Tải
Cập Nhật Apr 16, 2026
Mô tả

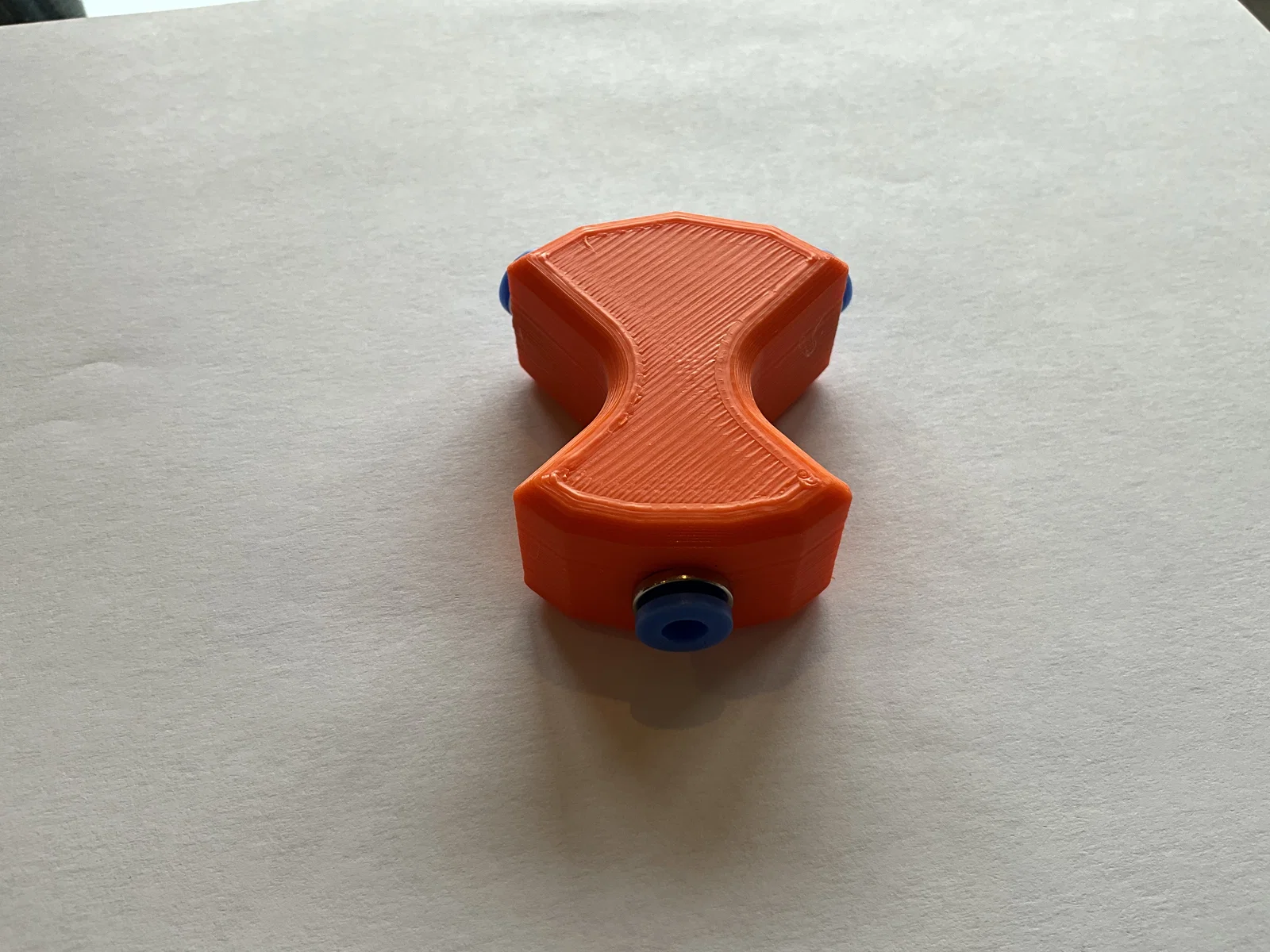

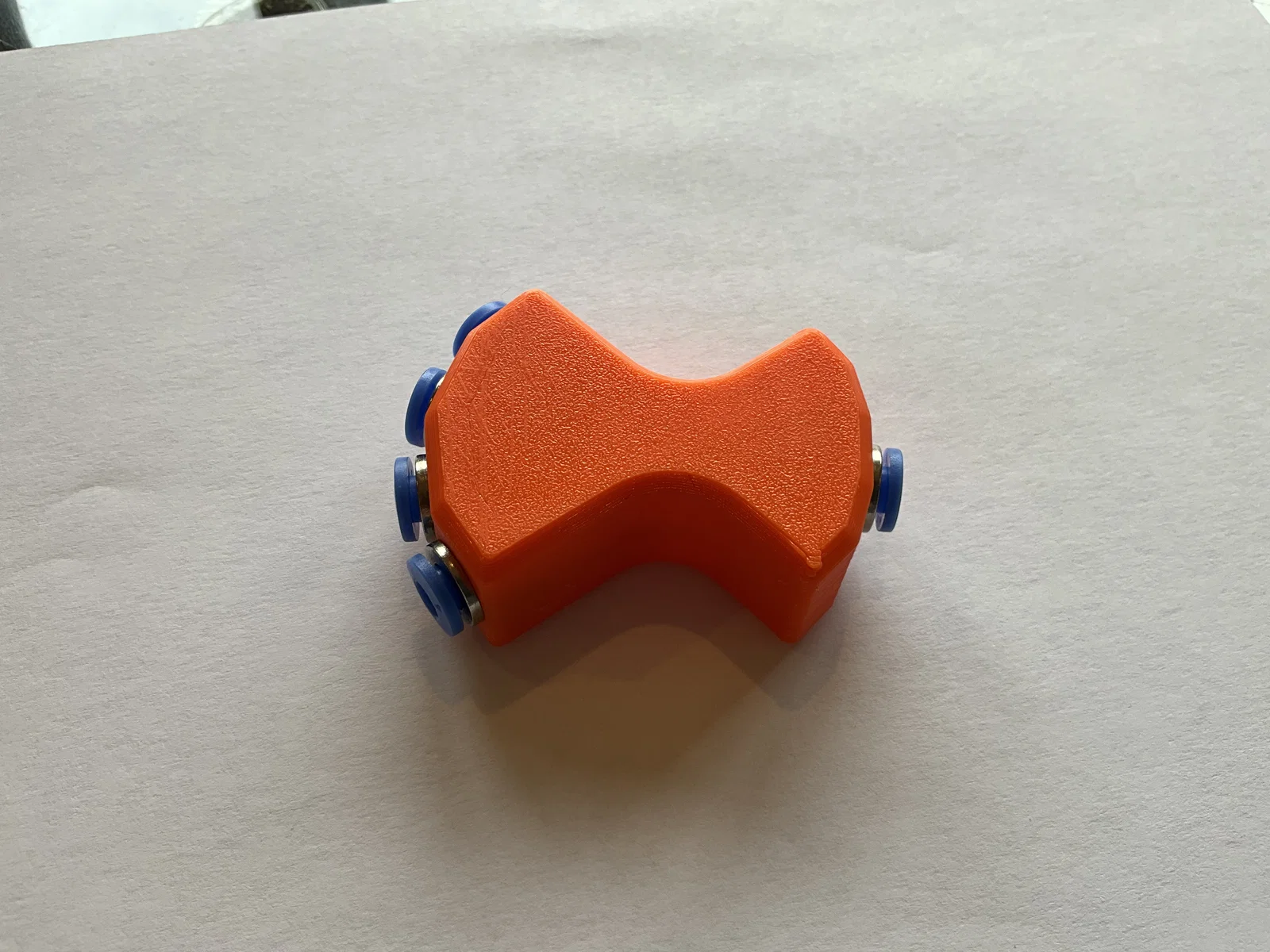

Đây là mẫu Y-splitter 4 hướng đơn giản, được thiết kế để sử dụng cho Hệ thống đa vật liệu 3MS Modular Multimaterial System.
Thiết kế bộ chia này sử dụng 5 đầu nối ECAS04. Bạn nên in với chiều cao lớp 0.2mm bằng nhựa PLA, ABS hoặc ASA (không nên dùng PETG vì nhựa quá mềm).
Hướng dẫn lắp ráp:
- Chuẩn bị 5 đầu nối ECAS04 (bao gồm phần nhựa màu xanh và phần kim loại).
- Tháo bỏ miếng đệm cao su đen bên trong mỗi đầu nối ECAS04.

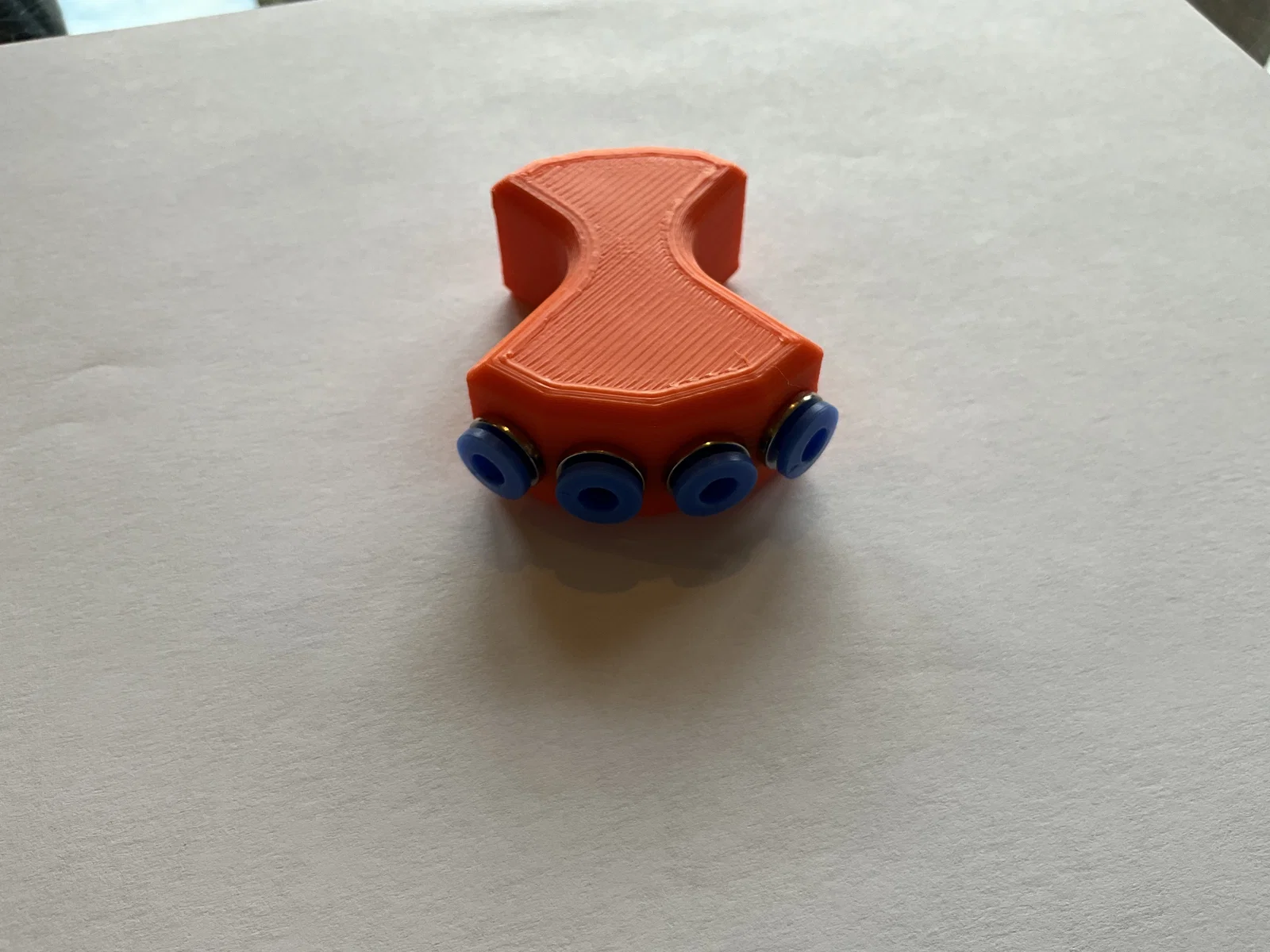

- Lắp một đầu ECAS04 vào phía có bốn lỗ.
- Đặt bộ chia sao cho đầu nối hướng xuống mặt bàn, sau đó dùng búa gõ nhẹ vào bề mặt đối diện, chú ý các vị trí cần gõ (được đánh dấu màu xanh ở hình bên phải).
- Lặp lại các bước trên cho những đầu nối ECAS04 còn lại.
