Bộ Giảm Tốc Hành Tinh Cho NEMA 17, Tỷ Lệ 5:1 Với 25 Răng GT2

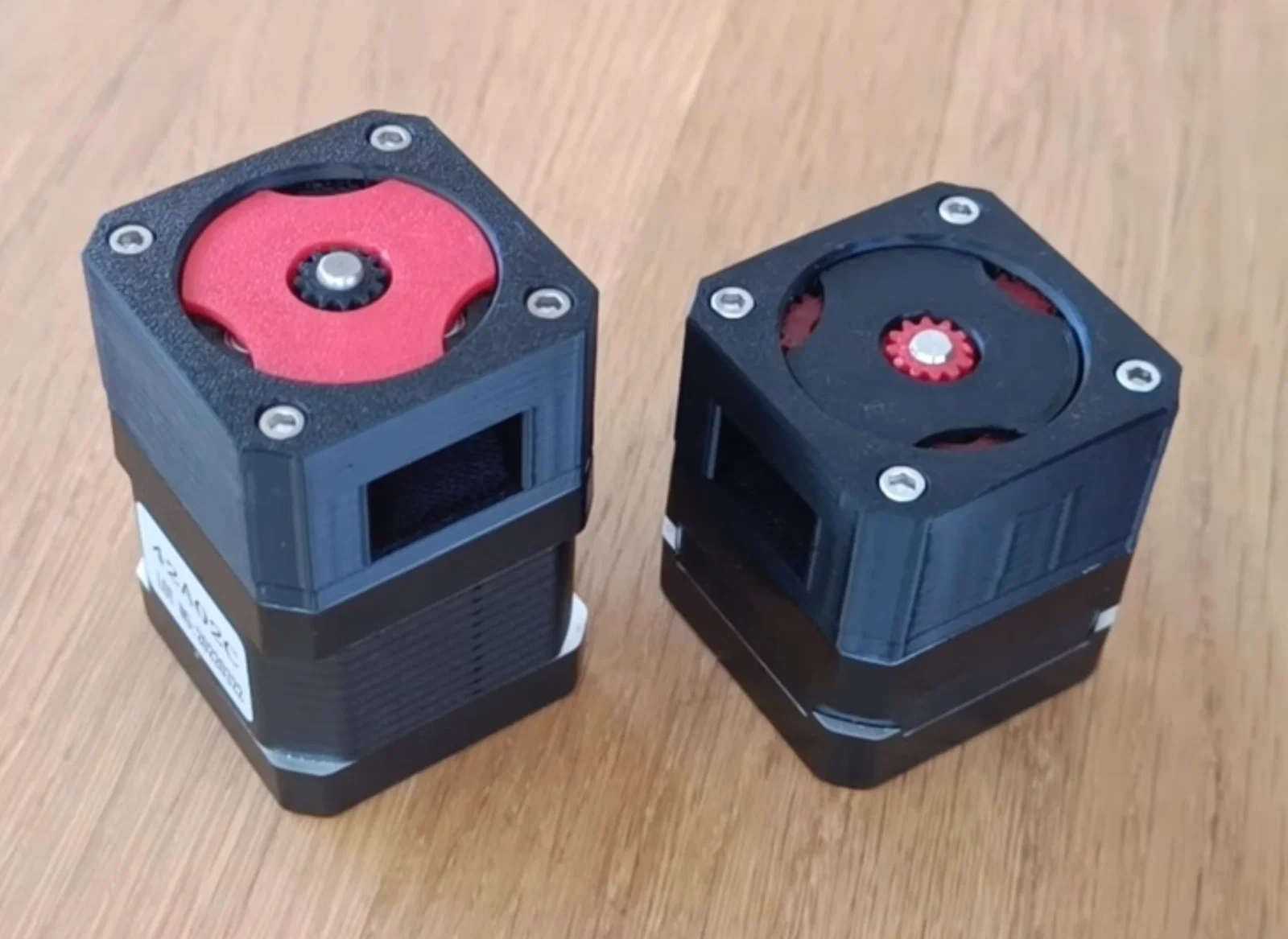

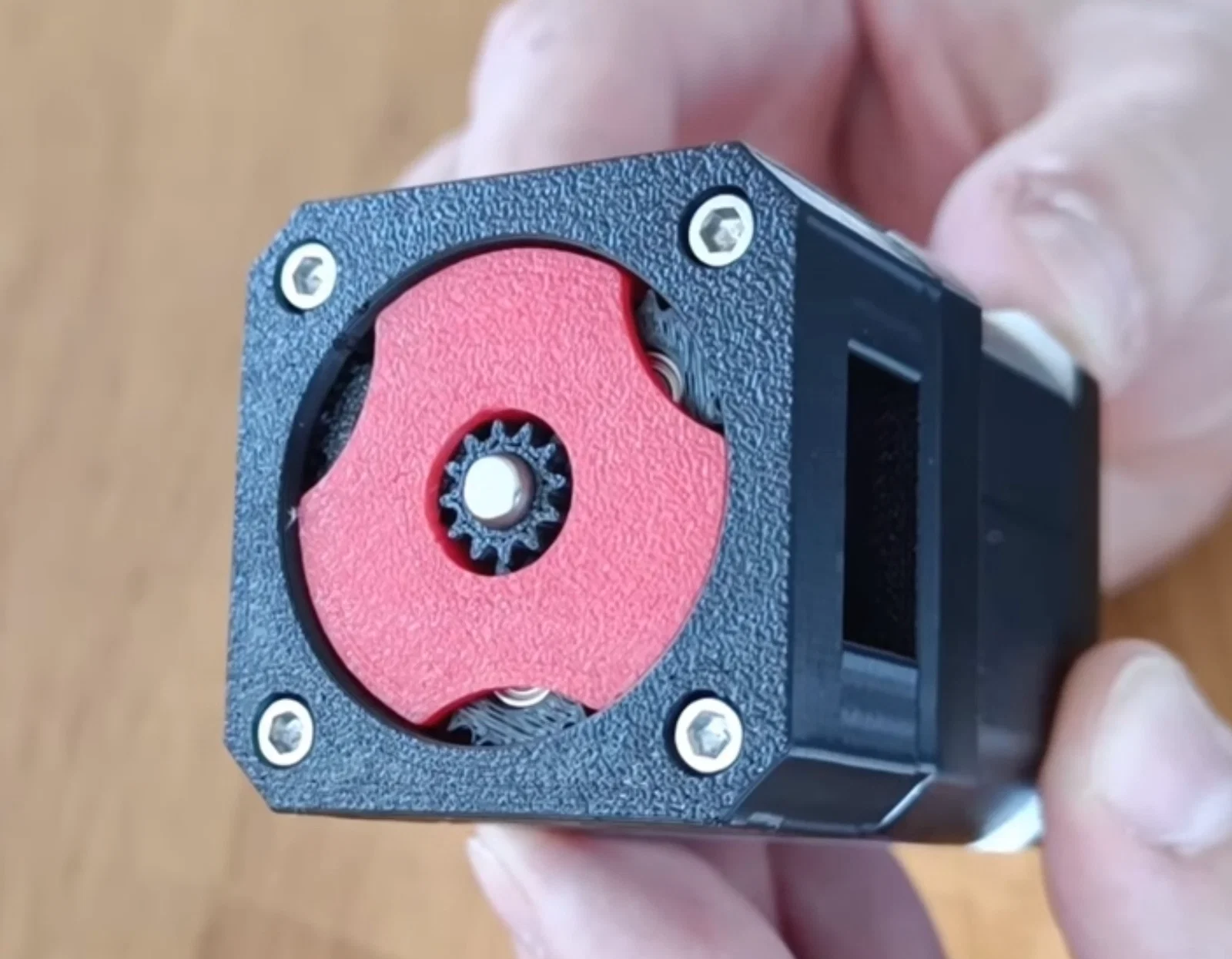

Bộ giảm tốc hành tinh cho trục Z sử dụng dây đai, được dẫn động bởi động cơ bước NEMA 17. Thiết bị có tỷ số truyền 5:1 và 25 răng GT2, giúp đạt độ dịch chuyển 10 mm/vòng quay.

Bạn có thể lắp đặt như một bộ phận thay thế hoặc mở rộng nếu hệ thống truyền động hiện tại của bạn đang sử dụng 25 răng hoặc có thông số tương đương.

Thiết bị này đủ để ngăn trục Z bị rơi khi mất điện trên các máy in 3D dạng console chéo thử nghiệm (xem kênh Casual CNC trên YouTube) và cũng có thể phù hợp với các dòng máy in khác.

Bạn sẽ cần chuẩn bị thêm các linh kiện sau:

• 3 vòng bi kích thước 3 mm (trong) x 6 mm (ngoài) x 2.5 mm (dày).
• 1 vòng bi kích thước 5 mm (trong) x 11 mm (ngoài) x 5 mm (dày).
• 4 ốc vít M3 25 mm.

Các bộ phận trong video được in trên máy Creality K1C bằng nhựa TINMORRY ABS Pro với các thông số chính:

• Orca Slicer
• Cấu hình Generic ABS
• Flow rate đặt ở 0.98
• Độ cao lớp in 0.2 mm
• Bật tùy chọn “Precise wall”

Điều quan trọng là các bộ phận không được lắp quá chặt. Hãy ưu tiên một chút độ rơ (backlash) để giảm ma sát thay vì lắp quá khít. Bài kiểm tra cơ bản: hãy lắp bộ giảm tốc hành tinh vào trục Z (chưa lắp bánh răng mặt trời) và kiểm tra xem trục có tự trôi xuống không. Kết quả mong đợi: Trục phải trôi xuống! Một dấu hiệu tích cực khác là có độ trôi tối thiểu khi ngắt điện. Bằng cách này, độ rơ sẽ không thành vấn đề vì hệ thống luôn được tải sẵn theo một hướng.

Có 2 kích thước vỏ hộp để bạn lựa chọn:

• 42 x 42 mm - cùng kích thước với NEMA 17
• 40.4 x 40.4 mm - nếu không gian bị hạn chế

Video hướng dẫn lắp ráp và gắn máy:
