Mô hình tham số (OpenSCAD) tạo nhãn ốc vít cho khay Gridfinity bởi Pred

Mô hình này vẫn đang trong quá trình hoàn thiện. Mình sẽ tiếp tục thay đổi và tinh chỉnh thêm trong thời gian tới.

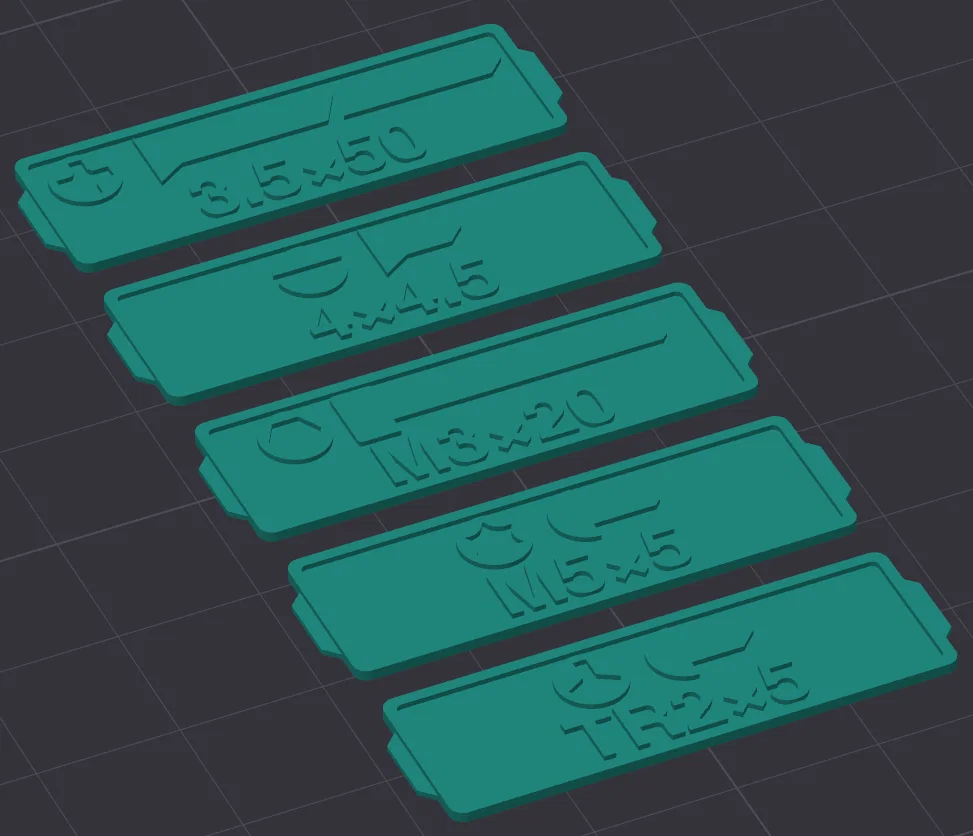

Mô hình tham số (parametric) để tạo nhãn cho mọi loại ốc vít mà mình có thể nghĩ ra. Bạn có thể phối hợp các tùy chọn:

• Kiểu đầu ốc: Socket, button, flat.
• Loại rãnh đầu ốc: Hex, slot, phillips, torx, square, triangle, tripoint, external hex
  • Loại đầu Pozidriv không có ở đây vì in ra nhìn cũng không khác biệt mấy, nên bạn cứ dùng loại Phillips nhé. Mình biết là hơi khó chịu nhưng đành vậy thôi.
• Tùy chọn tạo kiểu vít nhọn, dành cho ốc gỗ hoặc ốc tự ren.

Ngoài ra:

• Tùy chỉnh nội dung nhãn hoàn toàn, hoặc để tự động tạo từ tiền tố và chiều dài ốc.
• Biểu tượng ốc vít được vẽ theo đúng tỷ lệ (tối đa 25mm, sau đó nó sẽ hiển thị ký hiệu cắt ngắn).
• Tùy chỉnh font chữ trên nhãn.
• Nhiều thông số nội bộ khác cũng có thể tùy biến.

Mẹo in ấn:

• Hãy in thử một cái nhãn và đo chiều cao, phải đúng chính xác 12mm. Nếu không đúng, bạn hãy điều chỉnh thông số elephant foot compensation trong slicer nhé, vì dung sai rất khít nên nếu sai kích thước thì nhãn sẽ không lắp vừa khay đâu.
• Bật thiết lập tốc độ chậm cho các đường bao nhỏ (small perimeters) trong slicer, và để tốc độ thật chậm (khoảng 20mm/s). Việc này giúp biểu tượng chi tiết hơn, tránh tình trạng lỗ lục giác in ra nhìn như hình tròn.
• Lớp in mỏng (0.12mm) sẽ cho chi tiết tốt hơn, và giúp phần đế dày 2 lớp, che đi các lỗ hổng hoặc khe hở nhỏ.

Tự tạo nhãn riêng

Bạn cần cài đặt OpenSCAD và thư viện BOSL (https://github.com/revarbat/BOSL). Trong mã nguồn, bạn sẽ thấy các thông số người dùng nằm ở phần đầu.

OpenSCAD có thể chạy bằng dòng lệnh:

$ openscad -D 'screwText="TR2"' -D screwLen=5 -D 'iconKey="tripoint"' -D 'iconHead="button"' -D pointy=true GridfinityLabel.scad -o GridfinityLabel-TR2x5-tripoint-button.stl

Tính năng dự kiến:

• Tạo nhãn cho các vật dụng không phải ốc vít như chốt định vị (dowel pins) hoặc đai ốc (nuts).
• Làm cho chiều rộng nhãn (theo đơn vị Gridfinity) có thể tùy chỉnh tham số.

Được lấy cảm hứng mạnh mẽ từ
