Open Lathe V1: Máy tiện tự chế bằng in 3D kết hợp bê tông

Cập nhật

23/10/2024: Đã tải lên các file đế chính và đầu trục chính (headstock).

29/10/2024: Đã tải lên file STEP và các file dụng cụ, bổ sung (hầu hết) danh sách linh kiện (BOM) kèm đường dẫn.

10/12/2024: Đã tải lên hướng dẫn lắp ráp thân chính, thay thế:

• Phần đế sau bên phải: thêm gờ nhỏ để bắt ốc cấy (threaded inserts).
• Phần đế giường bên trái: cải thiện khả năng cố định đai ốc khớp nối đầu trục.
• Phần đế sau bên trái: thêm gờ nhỏ để bắt ốc cấy.
• Miếng đệm dán (glue spacer): bổ sung lỗ khoan cần thiết.
• Đã tải lên "special half insert": ốc cấy chuyên dụng cho phía dưới bên phải vỏ bộ chiết áp.

Các chi tiết in trước ngày này vẫn sử dụng được bình thường, trừ miếng đệm dán.

DANH MỤC LINH KIỆN (hoàn thiện 90%): https://docs.google.com/document/d/1R_BDKDOh9Rerl6iLMlbkM8yhbjUIDVkg0Ww5D5unsyc/edit?usp=sharing

Hướng dẫn lắp ráp:
Thân chính/Đế: https://docs.google.com/document/d/1QNEVx6yvjnJLP0sRS6cpBE0vMcSLvABnK0ZUunaddb8/edit?usp=sharing

(Cảnh báo an toàn) Việc tiện các đĩa lớn không phải là mục đích sử dụng chính của máy tiện này, đó chỉ là thử nghiệm "tra tấn" máy. Lưỡi dao bị kẹt nhiều lần làm động cơ ngừng quay, nhưng nếu dùng động cơ lớn hơn thì sẽ khá nguy hiểm. Máy tiện này chỉ thực sự phù hợp cho các chi tiết nhỏ hơn 10mm.

Ngoài ra, TUYỆT ĐỐI KHÔNG ĐEO GĂNG TAY.

Về vấn đề "không nên dùng dụng cụ cầm tay cho chi tiết kim loại", đây không phải khái niệm mới; các chi tiết nhỏ đã được gia công theo cách này hàng thế kỷ nay. Hãng Sherline vẫn bán giá đỡ dụng cụ cho loại hình này. Mình hiểu các mối lo ngại về an toàn, nhưng động cơ ở đây rất nhỏ, 1000rpm và được tháo từ máy in. Ngay cả với phôi lớn bị lệch tâm và có rãnh cưa khổng lồ dễ làm kẹt dao, mình chưa bao giờ cảm nhận thấy lực đáng kể vì động cơ quá nhỏ. Khi lưỡi dao bị kẹt, động cơ sẽ dừng lại ngay. Tuy nhiên, nếu bạn định làm dự án này, đừng làm gì dại dột như lắp động cơ máy chạy bộ vào. Hãy chấp nhận máy sẽ chạy hơi chậm vì sự an toàn của chính bạn.

Thông tin hữu ích về tiện bằng dao graver:
https://sherline.com/wp-content/uploads/2015/09/gravers.pdf?srsltid=AfmBOorDXRdacZ5UO1EG9wqErR90DZ6Ee86LoJqJ55zjTkErSSOD5IvN

Các kỹ thuật cắt cơ bản:
https://youtu.be/gK-5s5jAg0c?si=RDDglpCMbMSkIXZC
https://youtu.be/gCb_ZHGb9ws?si=0E6zUO8Gu4-_XFFB

Một chiếc máy tiện in 3D là mục tiêu mình theo đuổi từ lâu. Mình luôn thấy tiềm năng cho một loại máy tiện tự chế giá rẻ, ai cũng có thể làm mà vẫn đảm bảo tính hữu dụng.

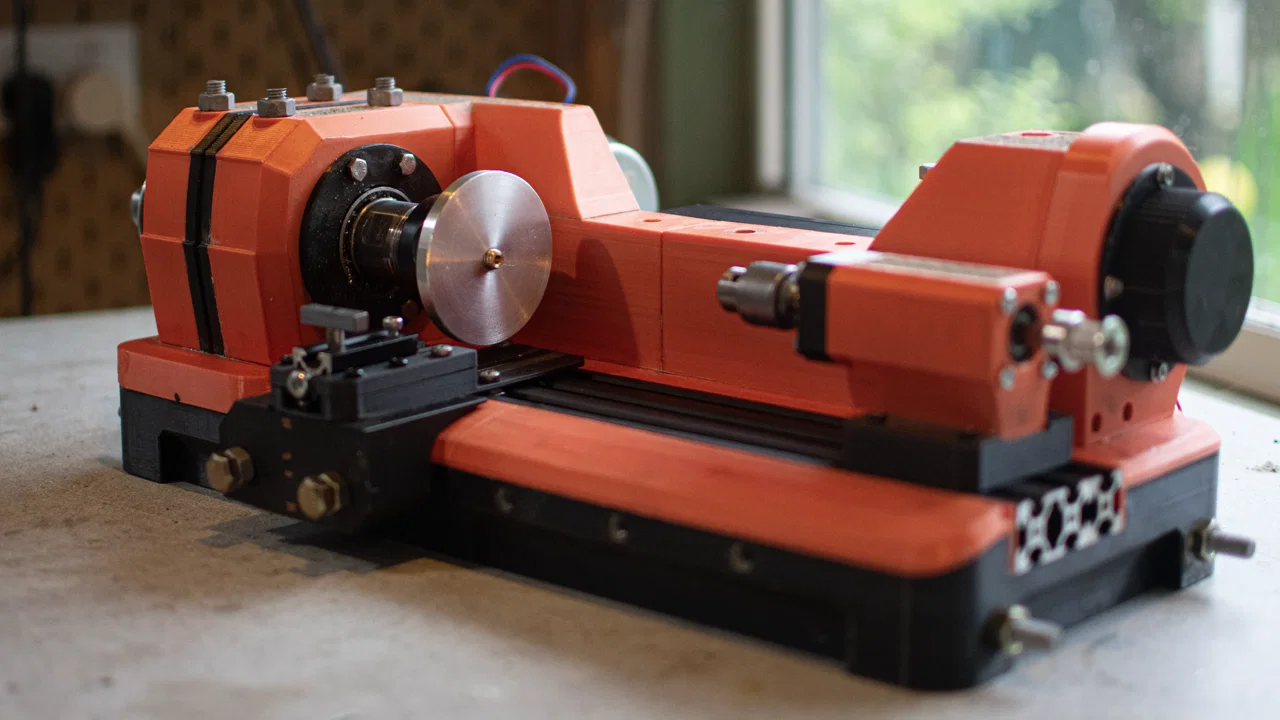

Open Lathe là câu trả lời của mình. Với lớp vỏ in 3D đổ bê tông bên trong và chi phí khoảng 100-150 AUD (66-100 USD) bao gồm cả dụng cụ cơ bản, Open Lathe là cách rất cởi mở để bạn bắt đầu tìm hiểu về gia công cơ khí.

Dù kích thước khá lớn nhưng lại tốn rất ít nhựa! Toàn bộ máy tiện chỉ hết chưa tới 1kg PLA, cho một thiết bị dài 44cm thì quả là không tệ chút nào. Chìa khóa nằm ở phần bê tông được đổ đầy bên trong, giúp tạo độ cứng và giảm rung chấn mà nhựa thông thường không làm được.

Video:

Mình sẽ dần dần hoàn thiện tài liệu hướng dẫn bằng văn bản trong vài tuần tới thay vì dựa vào video hướng dẫn vốn không truyền tải hết thông tin.

Bài kiểm tra "tra tấn" này đã cho mình rất nhiều tự tin vào thiết bị. Một phôi nhôm 8mm, đường kính khoảng 70mm, mình cắt bằng cưa sắt một cách rất vụng về, bị lệch tâm tới 5mm. Nếu có thứ gì đó có thể làm máy tiện này vỡ vụn thì chính là nó, nhưng máy vẫn đứng vững mà không gặp vấn đề gì.

Mình sẽ cập nhật trang này thường xuyên khi có thời gian trong những ngày tới.
