Mô hình Sentinel-1 (Tỷ lệ 1:64)

Sentinel-1 là vệ tinh đầu tiên trong chuỗi Copernicus, chuyên về radar độ phân giải cao, cung cấp hình ảnh bề mặt Trái Đất bất kể ngày đêm hay thời tiết. Dữ liệu này được công bố miễn phí cho tất cả mọi người. Tìm hiểu thêm tại đây: https://sentinels.copernicus.eu/web/sentinel/copernicus/sentinel-1.

Mô hình để bàn này được thiết kế theo tỷ lệ 1:64, giúp các chi tiết vừa vặn trên bàn in của máy Prusa MK4. Các bộ phận được chia nhỏ để bạn có thể in nhiều màu mà không cần MMU nhưng vẫn đảm bảo vẻ ngoài chân thực.

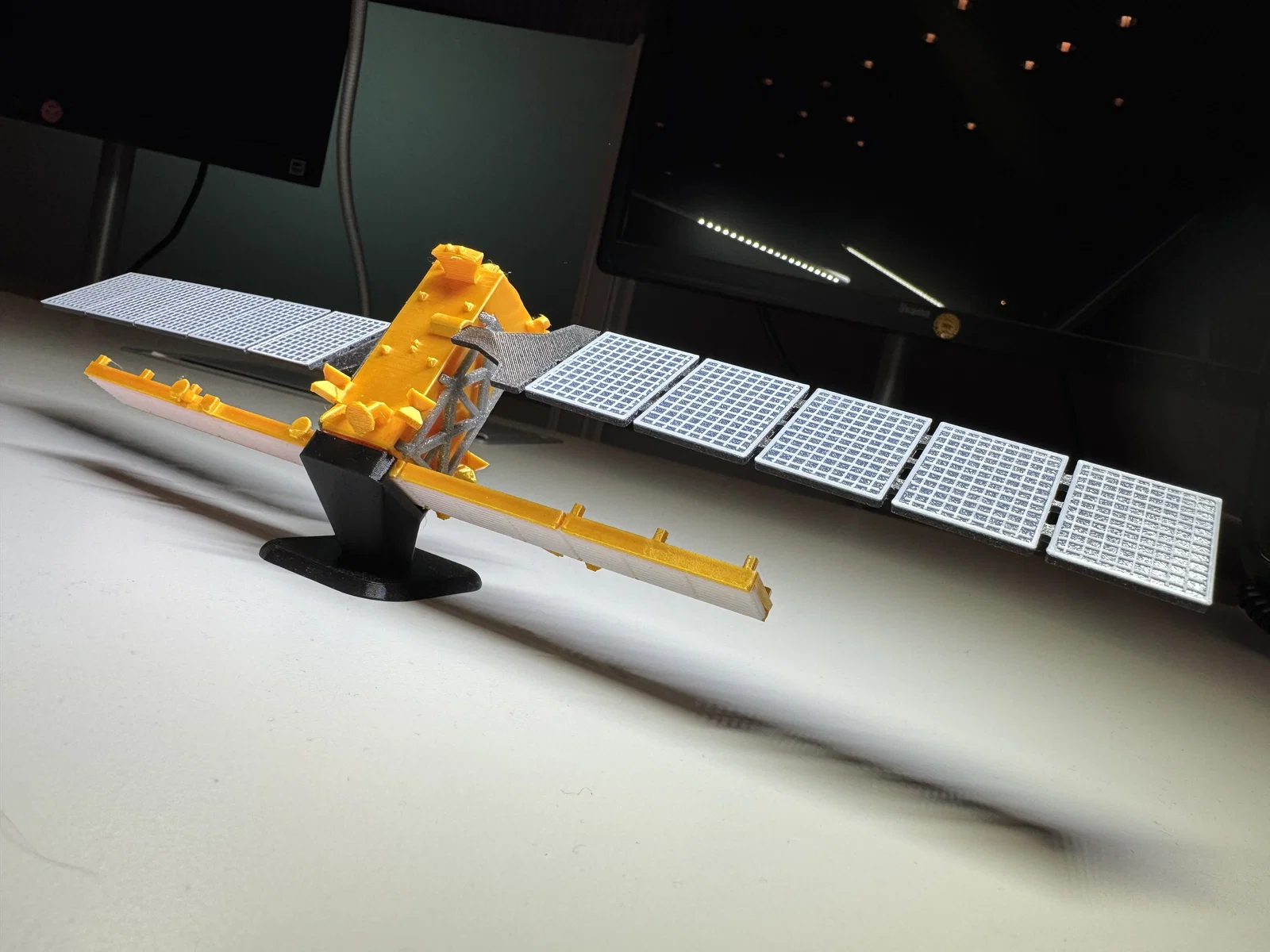

Sản phẩm đi kèm một chân đế trưng bày, cho phép gắn vệ tinh theo cả hai chiều: kiểu dáng bắt mắt như trong ảnh hoặc theo tư thế bay chính xác ngoài không gian.

Hướng dẫn in

Để đạt được màu sắc chính xác nhất, bạn nên chuẩn bị sẵn các loại nhựa (bao gồm loại mình đã sử dụng):

• Silk Gold (Eryone PLA Ultra Silk Gold)
• Silk Silver (Eryone PLA Ultra Silk Silver)
• Trắng (Prusament PLA Pristine White)
• Đen/Đen kim tuyến (Prusament PLA Galaxy Black)
• Xanh kim tuyến (Redline Glitzer PLA Nachtblau)

Dưới đây là hướng dẫn in cho từng bộ phận - các bản in khá dễ nhưng bạn sẽ cần dùng nhiều support vì vệ tinh có nhiều phần nhô ra! Mình cũng đã cung cấp file in cho Prusa MK4, đã slice trên PrusaSlicer.

Thân vệ tinh (Spacecraft Body)

Phần này nên được in bằng nhựa Gold PLA. Bạn chỉ cần in một trong hai lựa chọn:

• S1AB_Spacecraft_Body_Gold - Đại diện cho hai vệ tinh Sentinel-1 đời đầu: 1A và 1B.
• OR
• S1CD_Spacecraft_Body_Gold - Đại diện cho hai vệ tinh mới: 1C và 1D (có thêm anten theo dõi tàu AIS).

Khi in thân vệ tinh, hãy sử dụng chiều cao lớp (layer height) 0.15mm và bắt buộc dùng support (tốt nhất là organic tree supports). Khuyên dùng raft vì có vài chi tiết nhỏ trên bàn in. Bạn không cần phủ support toàn bộ, chỉ cần chú ý các vị trí như hình:

…và đây là kết quả sau khi in:

Sau khi in, support sẽ tách ra khá dễ dàng, để lại bề mặt mô hình sạch đẹp.

Khung đỡ SAR (SAR Support Frames)

Các khung này gắn vào hai bên thân vệ tinh. Bạn cần in 2 cái.

Nên in bằng nhựa Silver PLA, đặt theo hướng này với layer height 0.2mm và không cần support.

Cánh pin năng lượng mặt trời (Solar Array Wings)

Bạn cần in mỗi loại một cái:

• Solar_Array_Wing_pY
• Solar_Array_Wing_mY

Quy trình in giống nhau. Hãy chuẩn bị 3 màu và thực hiện thay đổi màu nhựa (color change). Nếu in với layer height 0.15mm, hãy đổi màu như sau:

• Đến lớp 10: In bằng màu đen hoặc đen kim tuyến.
• Lớp 10/11: In bằng màu xanh kim tuyến (giả lập tấm pin).
• Lớp 12/13: In bằng màu trắng (giả lập hoa văn). Tại các lớp này, hãy thiết lập:
• Infill angle: 90 độ
• Infill percentage: 35%
• Infill pattern: grid
• Bottom solid layers: 0
• Top solid layers: 0

Kết quả sẽ trông như thế này:

Cấu trúc Anten SAR

Anten SAR gồm 5 tấm được mở ra trong không gian. Nên in phần này giống thân vệ tinh bằng nhựa Gold PLA, layer height 0.15mm và nên dùng raft. Cũng nên thêm support nhỏ quanh các khớp để bề mặt mịn hơn:

…hình ảnh sau khi in:

Các ô Anten SAR

Bên dưới anten là 14 ô radar. Phần này in thành một khối duy nhất bằng nhựa Trắng (White PLA) với layer height 0.2mm:

Chân đế

Cuối cùng, chân đế có thể in với bất kỳ layer height hay màu sắc nào, không cần support:

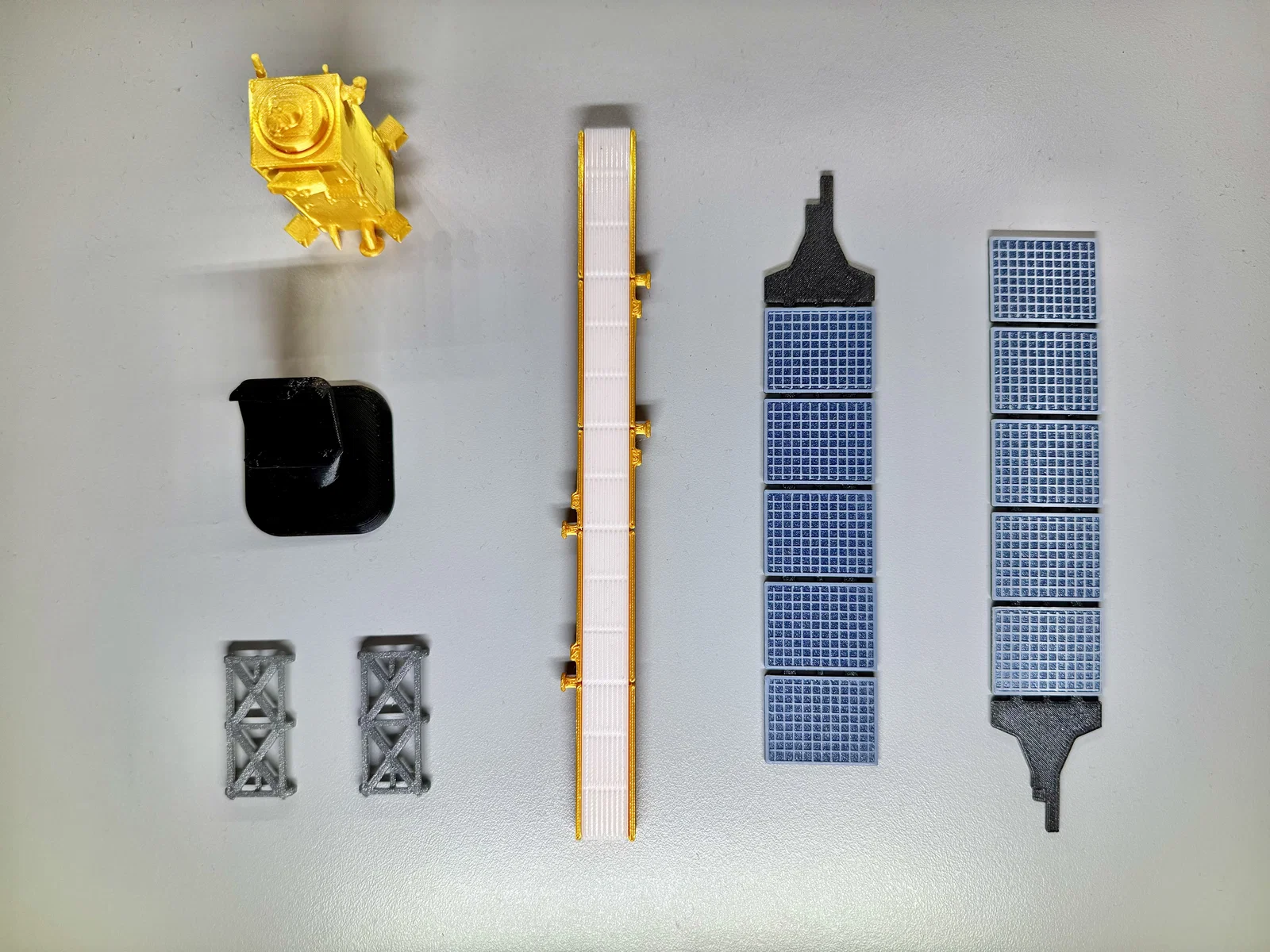

Hướng dẫn lắp ráp

Việc lắp ráp khá đơn giản, chủ yếu là khớp nối ma sát:

1. Dùng keo dán các ô Anten vào phần lõm trên Cấu trúc Anten SAR.
2. Cắm chốt trên đỉnh anten đã hoàn thiện vào lỗ dưới thân vệ tinh (giữ bằng ma sát). Lưu ý để lại một khe hở nhỏ giữa thân và anten.
3. Nhấn hai khung vào 6 lỗ ở hai bên thân vệ tinh.
4. Cắm các cánh pin năng lượng mặt trời vào lỗ hai bên thân (hướng về phía có nhiều thiết bị hơn, xem ảnh minh họa). Cái có vết cắt nhỏ nằm ở phía sau.
5. Đặt vệ tinh hoàn thiện lên chân đế.
