Hiệu chỉnh cảm biến hồng ngoại cho máy in 3D Prusa MK3s

Cách dễ dàng để hiệu chỉnh cảm biến hồng ngoại

Hướng dẫn in

Cập nhật: 02/01-21
Đã thêm các bộ phận tùy chỉnh R6.

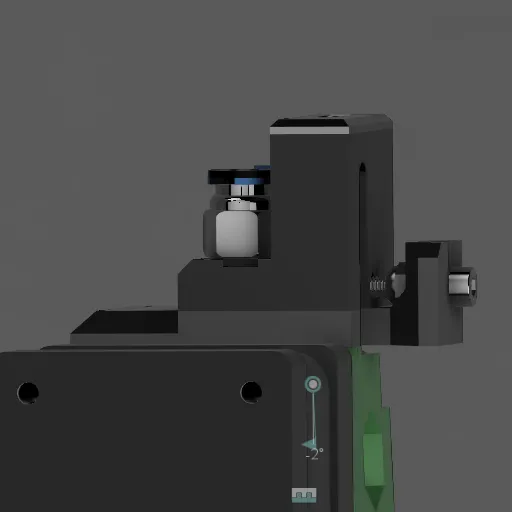

Có nhiều người gặp khó khăn trong việc điều chỉnh cảm biến hồng ngoại chính xác trên Prusa MK3s/MMu2s, bao gồm cả tôi. Đó là lý do tôi đã thực hiện sửa đổi fs-cover-mmu2s và giá đỡ cảm biến hồng ngoại để nó có thể điều chỉnh được bằng một giải pháp cơ khí. Với Fs cover, có hai phiên bản: một cho giá đỡ ống tiêu chuẩn, phiên bản còn lại cho các đầu nối PC4-M10.

https://www.google.com/search?sxsrf=ALeKk003qI3F0drcsMtVOsBI6W_z0uvRtA%3A1590179898230&source=hp&ei=OjjIXpT3C7CwrgSixJjQBw&q=PC4-M10+passthrough+fittings&oq=PC4-M10+passthrough+fittings&gs_lcp=CgZwc3ktYWIQAzIECCMQJ1C3MFi3MGCaQmgAcAB4AIABY4gBY5IBATGYAQCgAQKgAQGqAQdnd3Mtd2l6&sclient=psy-ab&ved=0ahUKEwiU_NffqcjpAhUwmIsKHSIiBnoQ4dUDCAY&uact=5

Hướng dẫn lắp ráp

1. Tháo rời tháp cảm biến hiện có, gỡ bỏ cảm biến IR khỏi tháp.

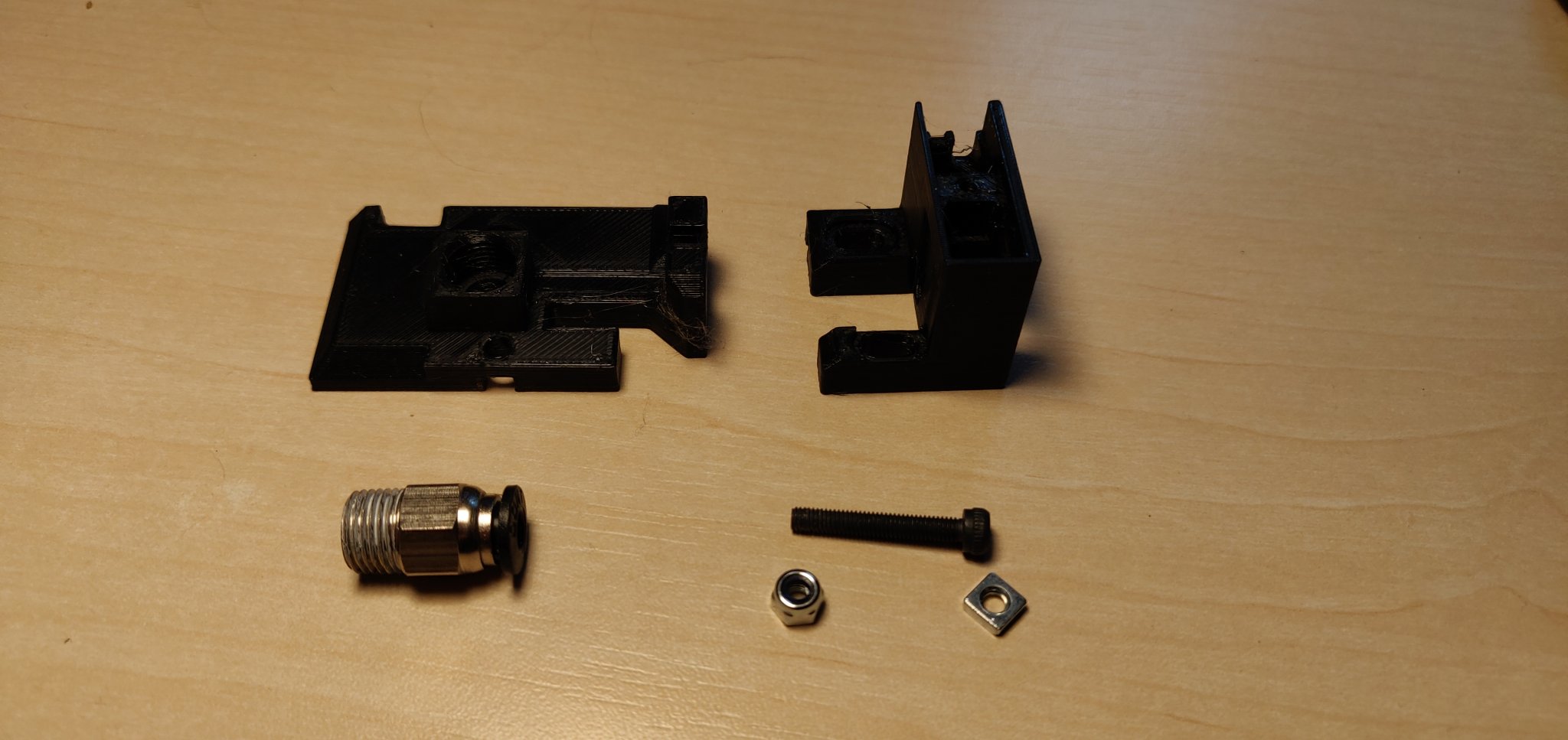

2. In một nắp (đế) và giá đỡ cảm biến phù hợp.

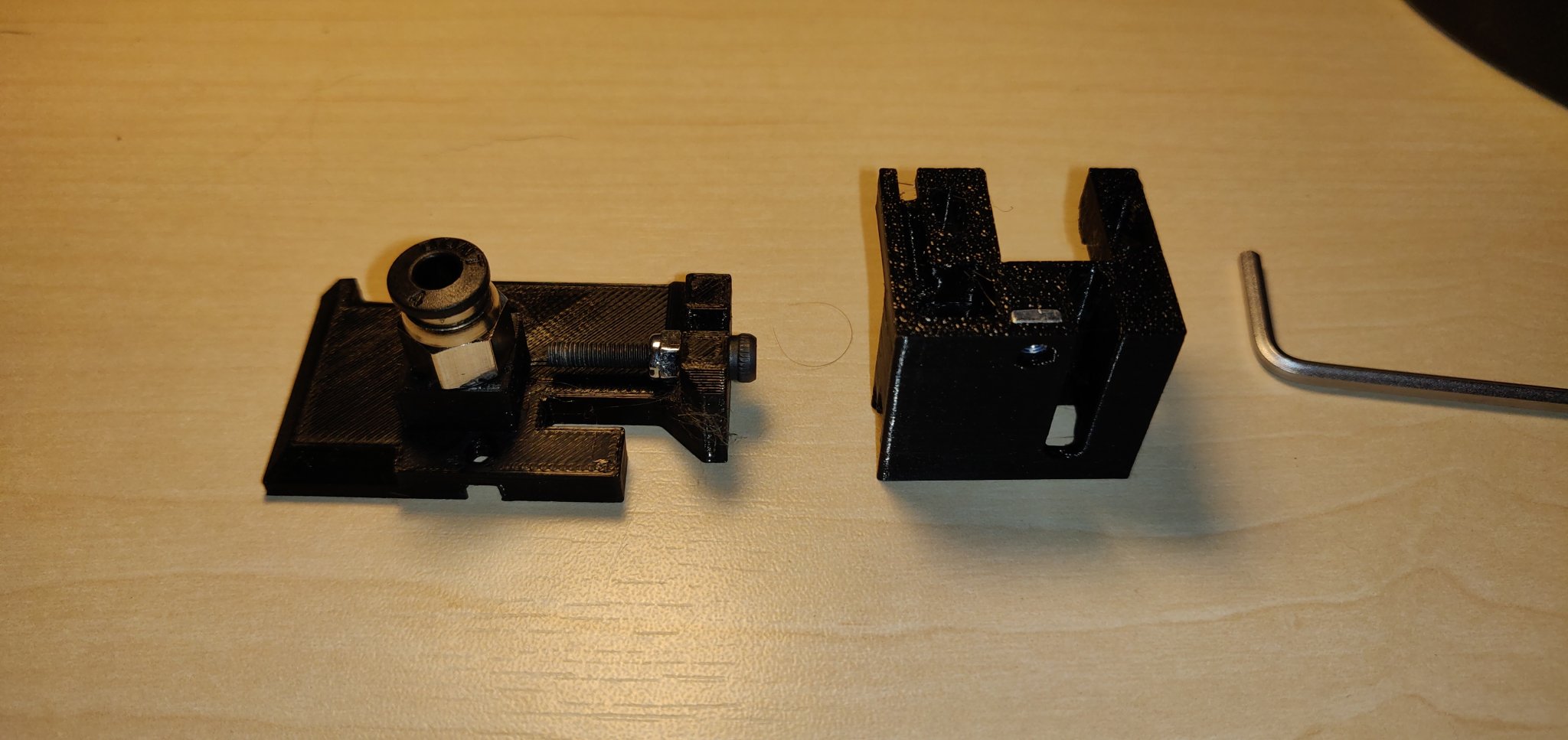

3. Đối với lỗ M10, vặn fitting PC4-M10 vào nắp fs.
4. Cẩn thận mài nhẵn các tay của giá đỡ cảm biến để nó vừa khít nhưng trượt mượt mà qua giá đỡ ống.
5. Chèn đai ốc M3S vào đáy của giá đỡ cảm biến.
6. Vặn đai ốc nylok M3 vào bu lông M3x20 cho đến khi nó cách đầu bu lông 5mm.
7. Vặn bu lông + đai ốc nylok vào mặt sau của giá đỡ cảm biến.
8. Dẫn cáp cảm biến IR lên qua giá đỡ cảm biến, giống như tháp gốc.
9. Kết nối cáp cảm biến IR với cảm biến IR.
10. Đặt cảm biến IR vào đỉnh của giá đỡ cảm biến, sau đó cố định nó bằng nắp cảm biến gốc và vít.

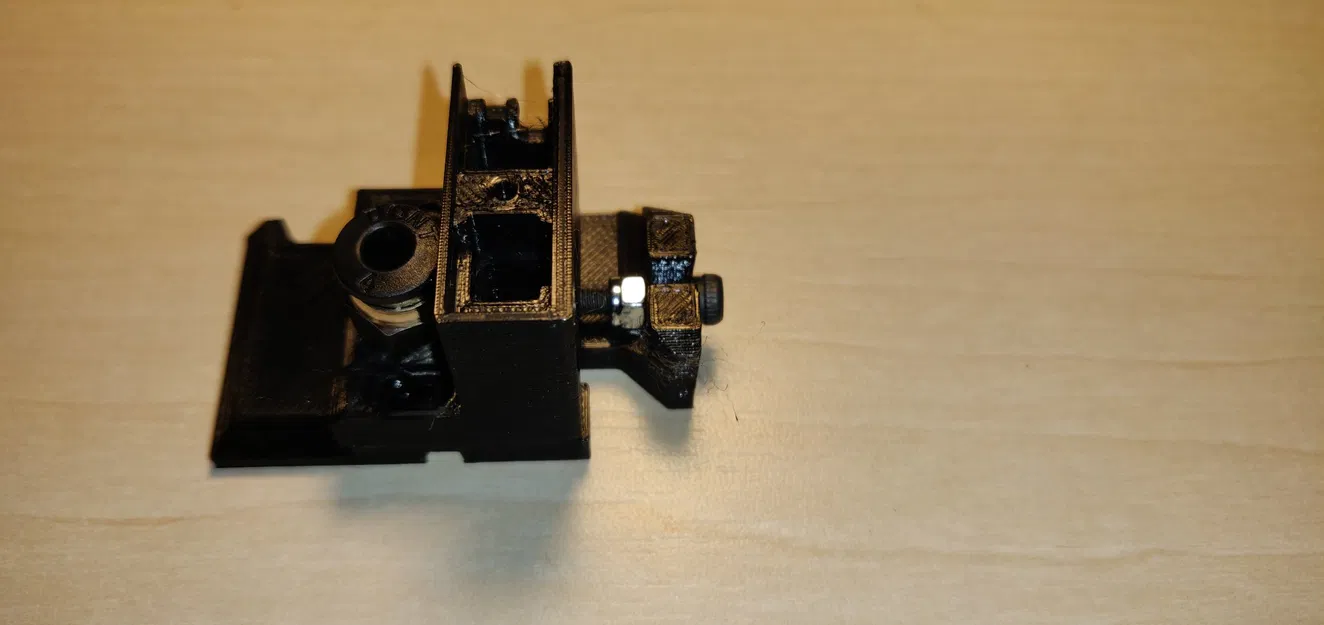

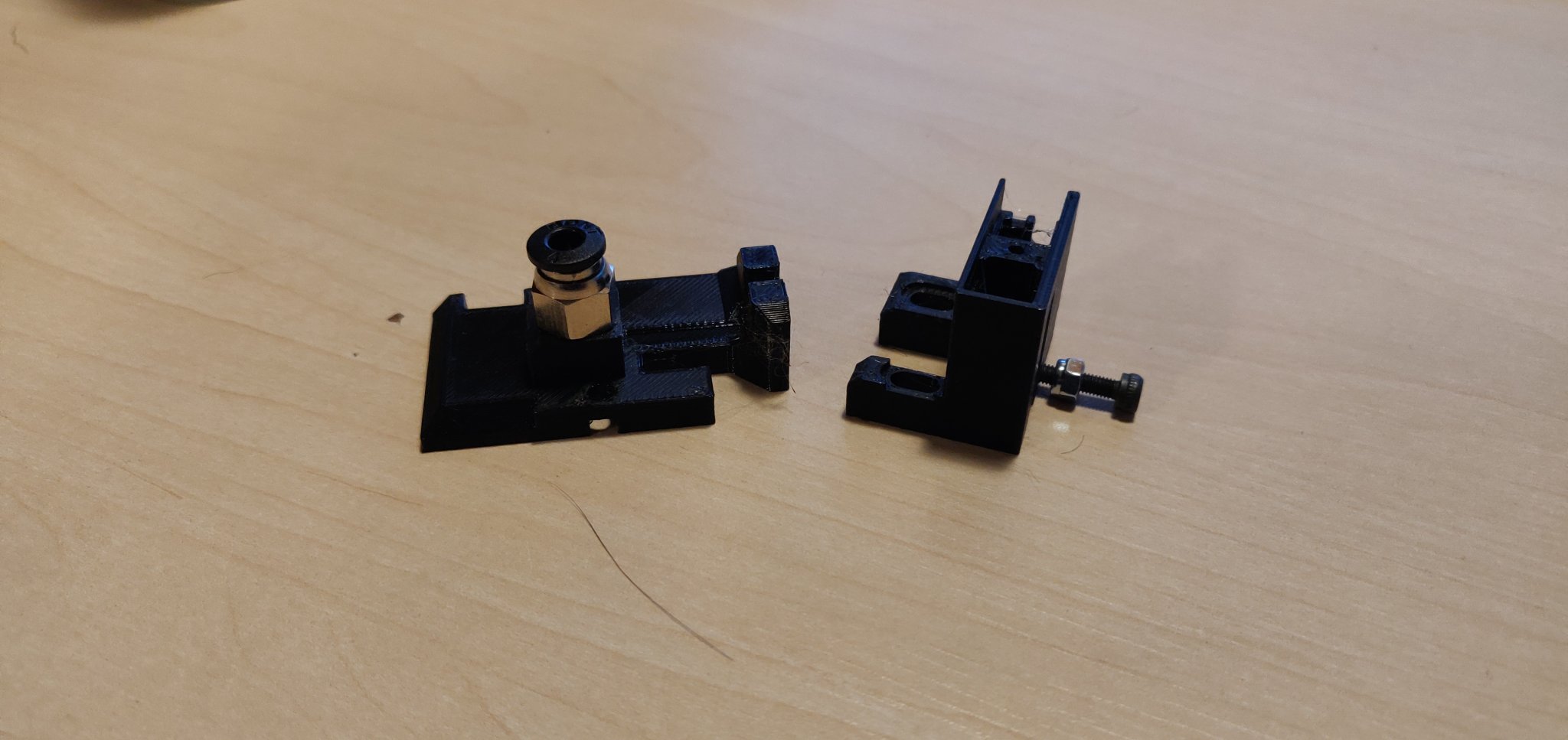

11. Trượt giá đỡ cảm biến vào đế, với bu lông trượt vào giá đỡ bu lông ở phía sau. Giá đỡ bu lông nên vừa khít giữa đầu bu lông và đai ốc nylok. Bạn có thể cần mài/giũa giá đỡ bu lông để vừa khít. Bằng cách xoay bu lông, giá đỡ cảm biến nên trượt qua đế một cách mượt mà.
12. Chèn đai ốc M3 vào bẫy đai ốc ở đáy của đế.

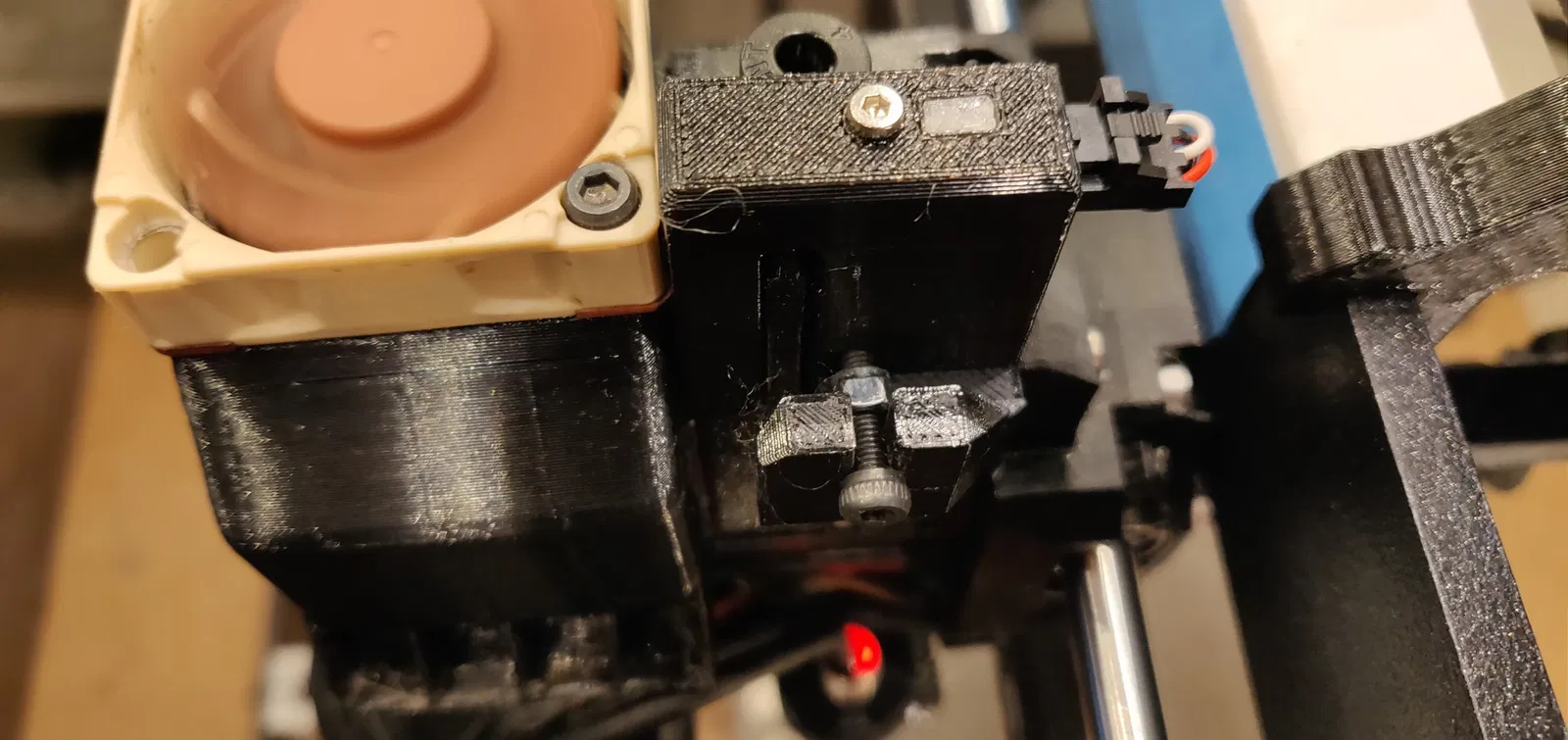

13. Vặn bu lông M3x10 hiện có vào tay cảm biến sao cho nó khớp với đai ốc bị kẹt. Chỉ siết bằng tay.
14. Chèn bu lông M3x18 hiện có vào tay đối diện.

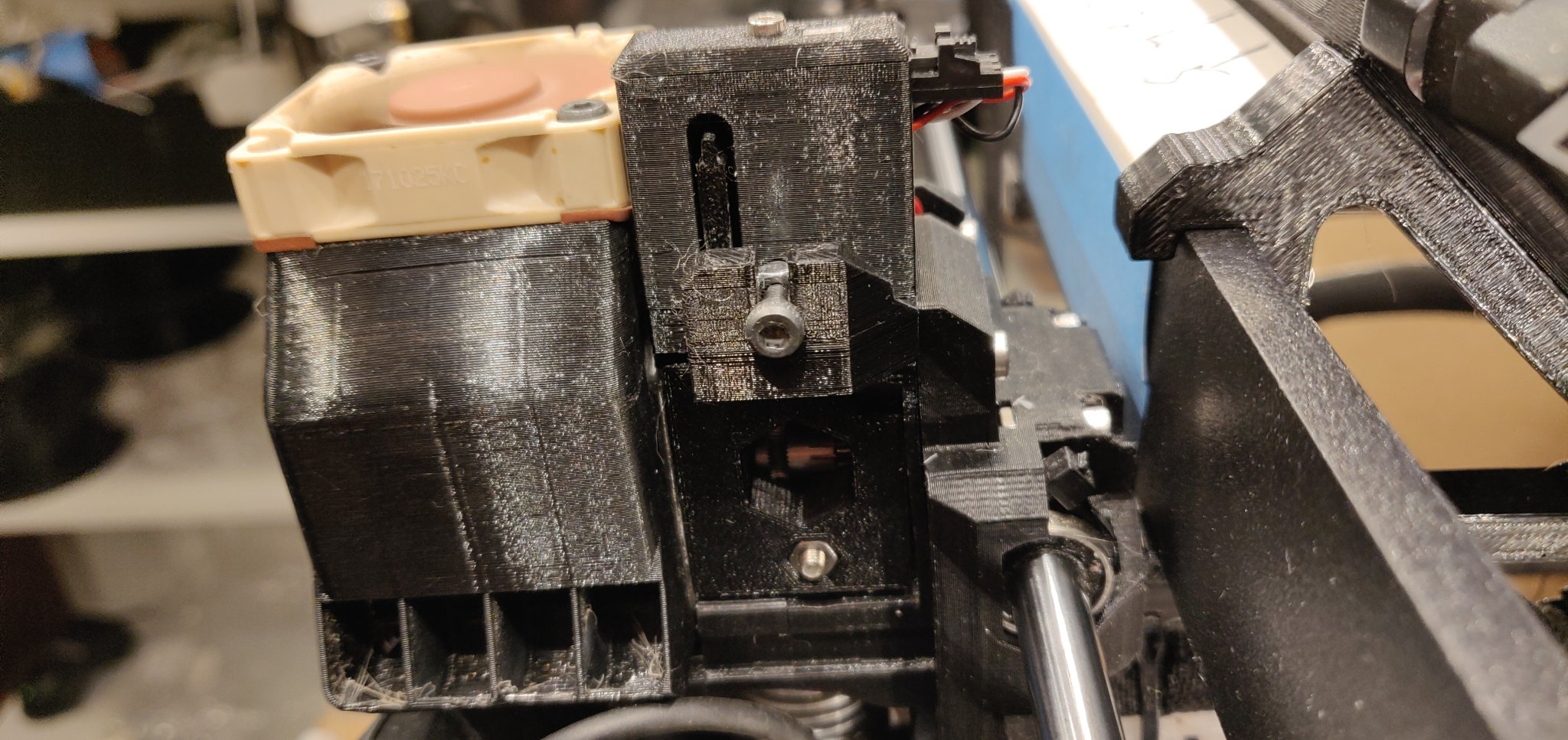

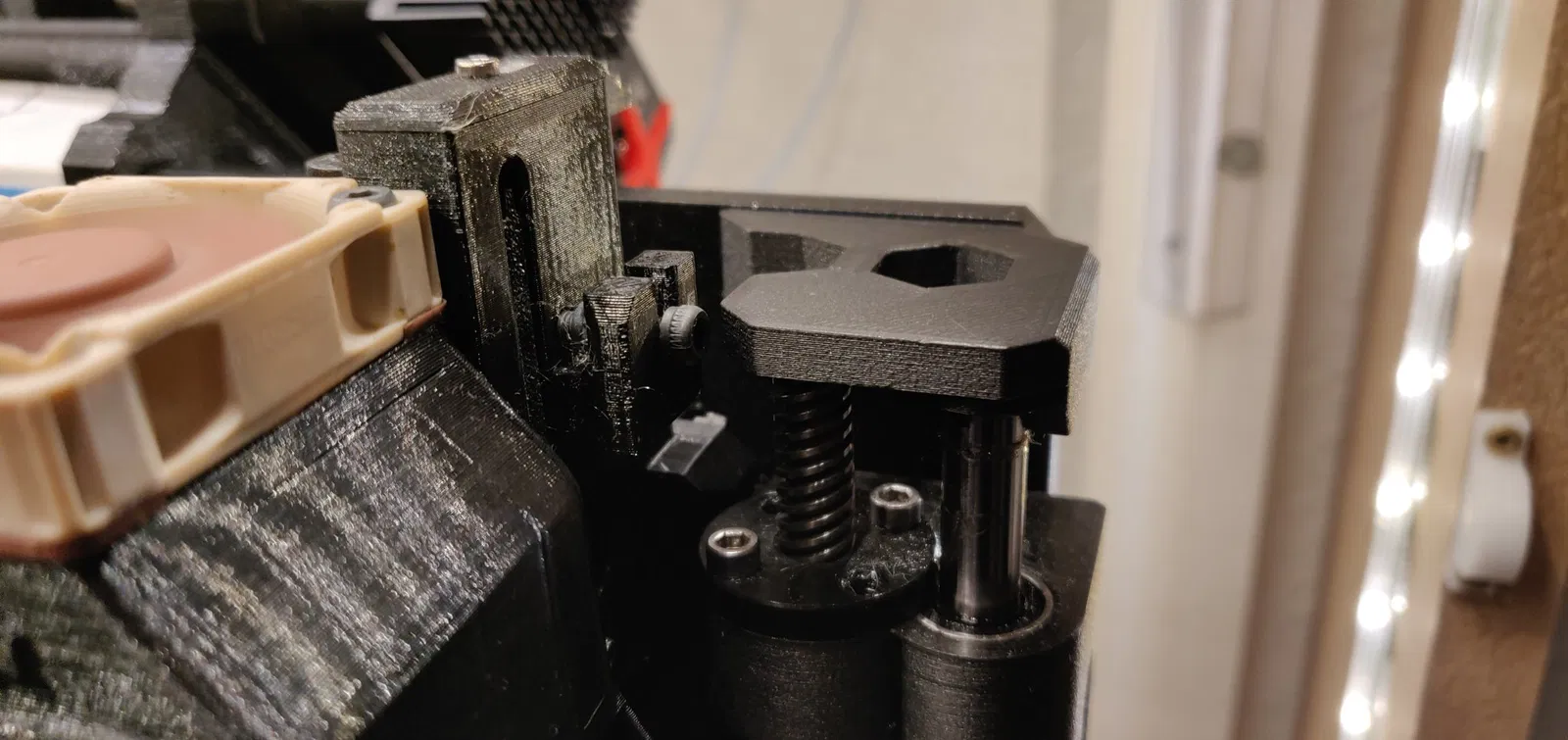

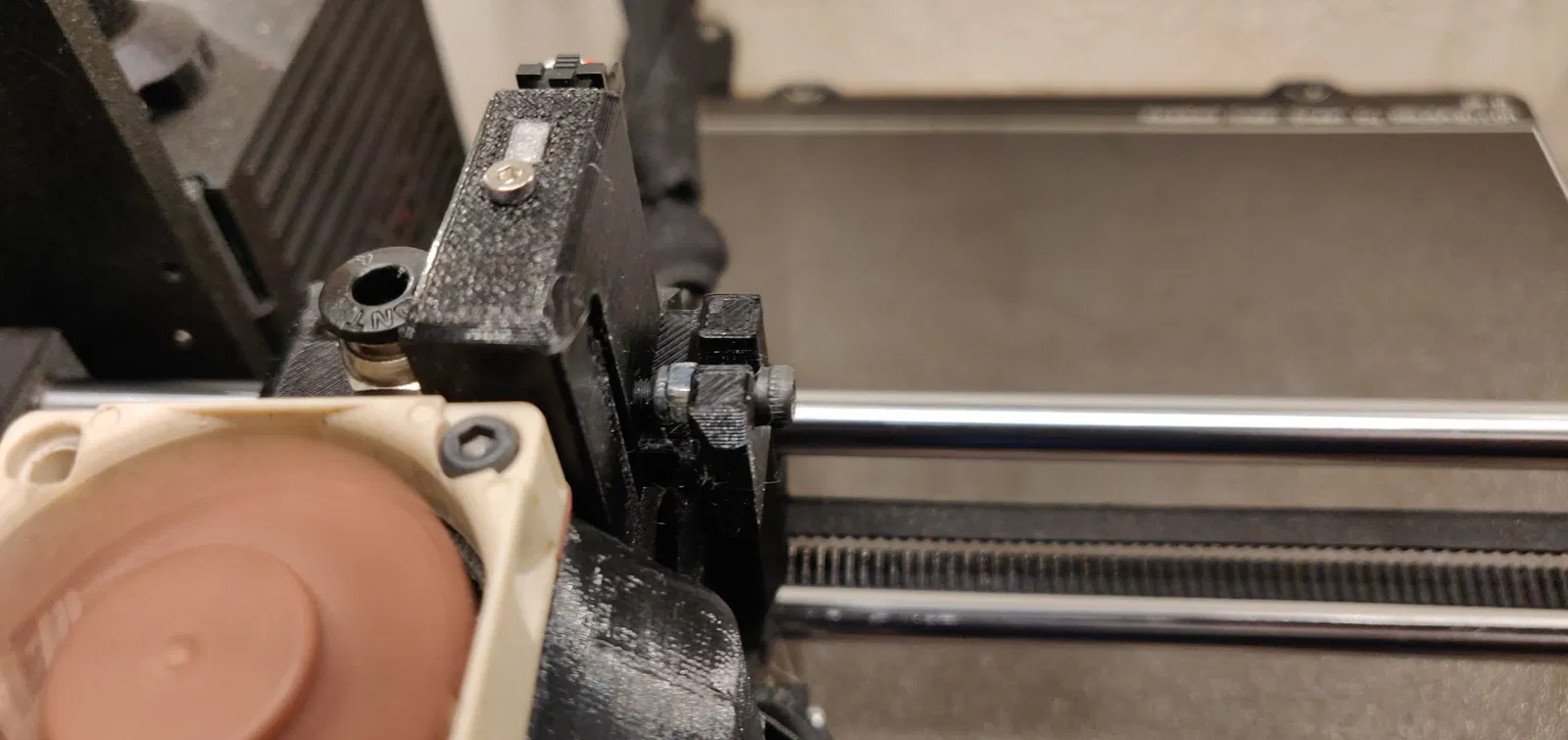

15. Đặt cụm tháp mới lên đỉnh của máy đùn, cẩn thận trượt tay kích hoạt vào khe ở phía sau của cụm.
16. Vặn cụm vào đỉnh của máy đùn, sử dụng bu lông M3x18. Chỉ siết bằng tay.
