Giá treo thanh treo quần áo, gắn trần (Top-Mount)

Lấy cảm hứng từ mẫu của @Mimo47_326620.

Mình đã tạo sẵn file 3mf cho cỡ 1-5/16" và có kèm theo các file STEP (tương thích tốt với OrcaSlicer, Prusa Slicer, Bambu Studio) cho các kích thước:

• 1"
• 1-1/16"
• 1-5/16"
• 1 1/2"
• 16mm
• 20mm

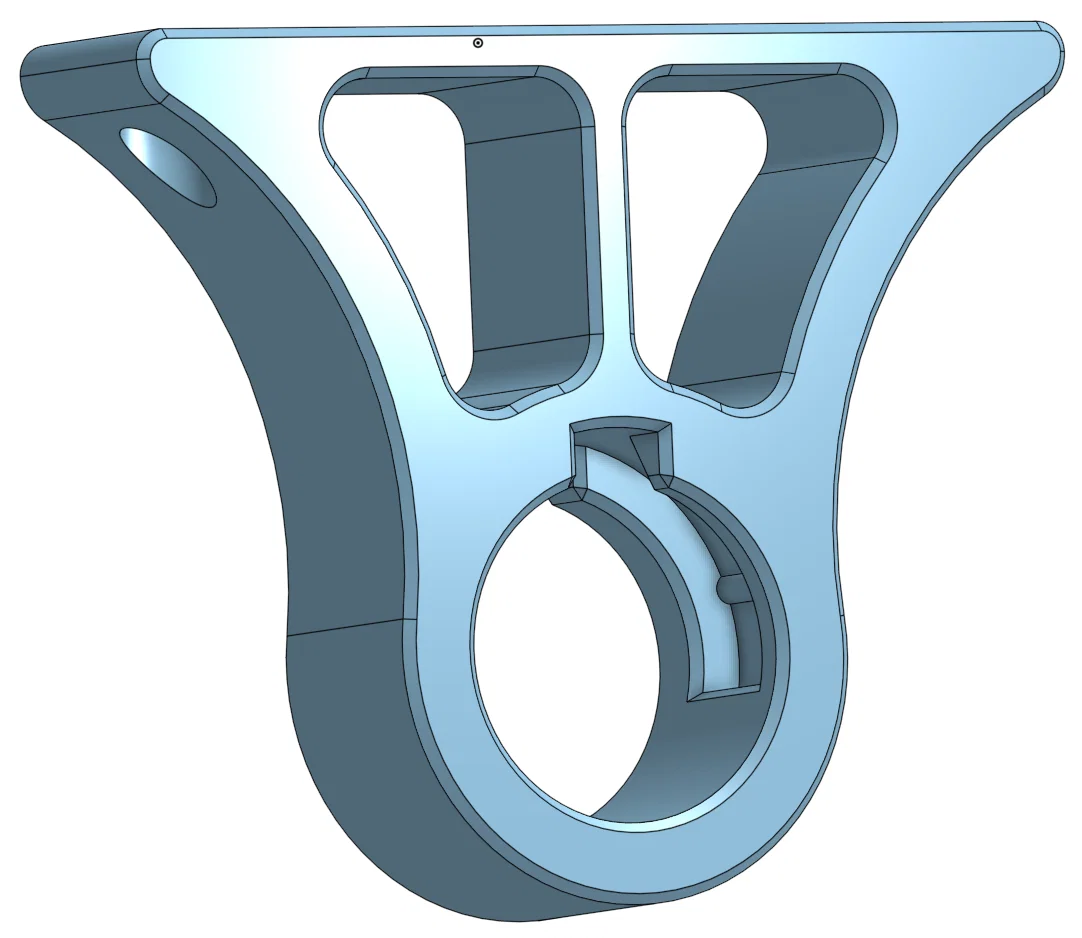

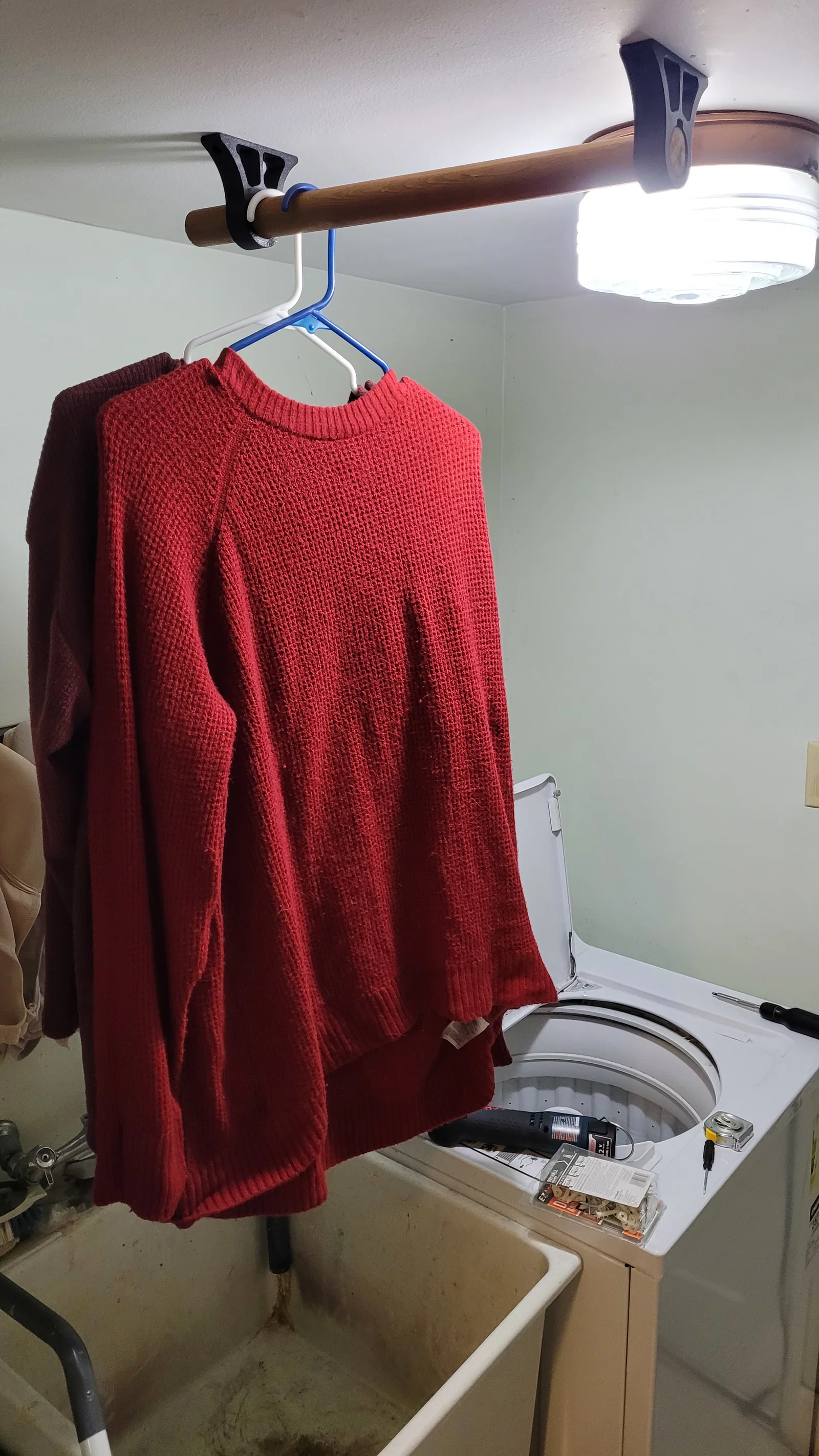

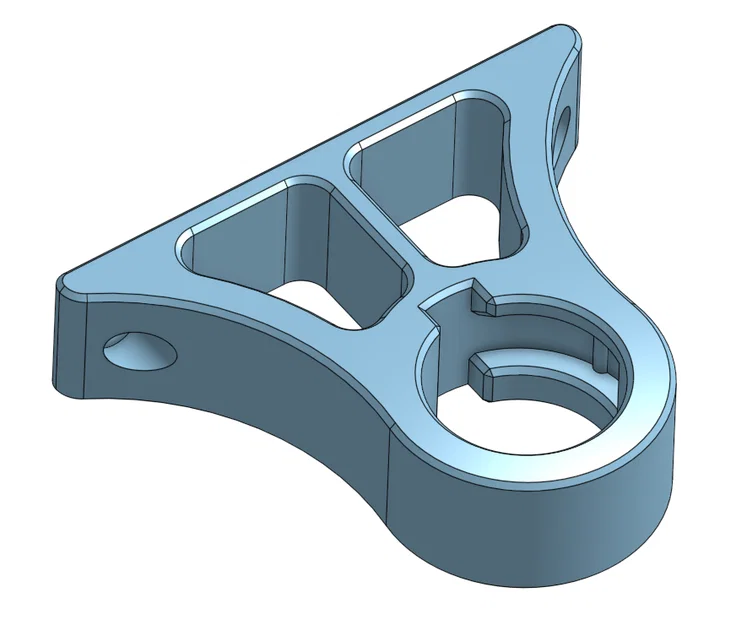

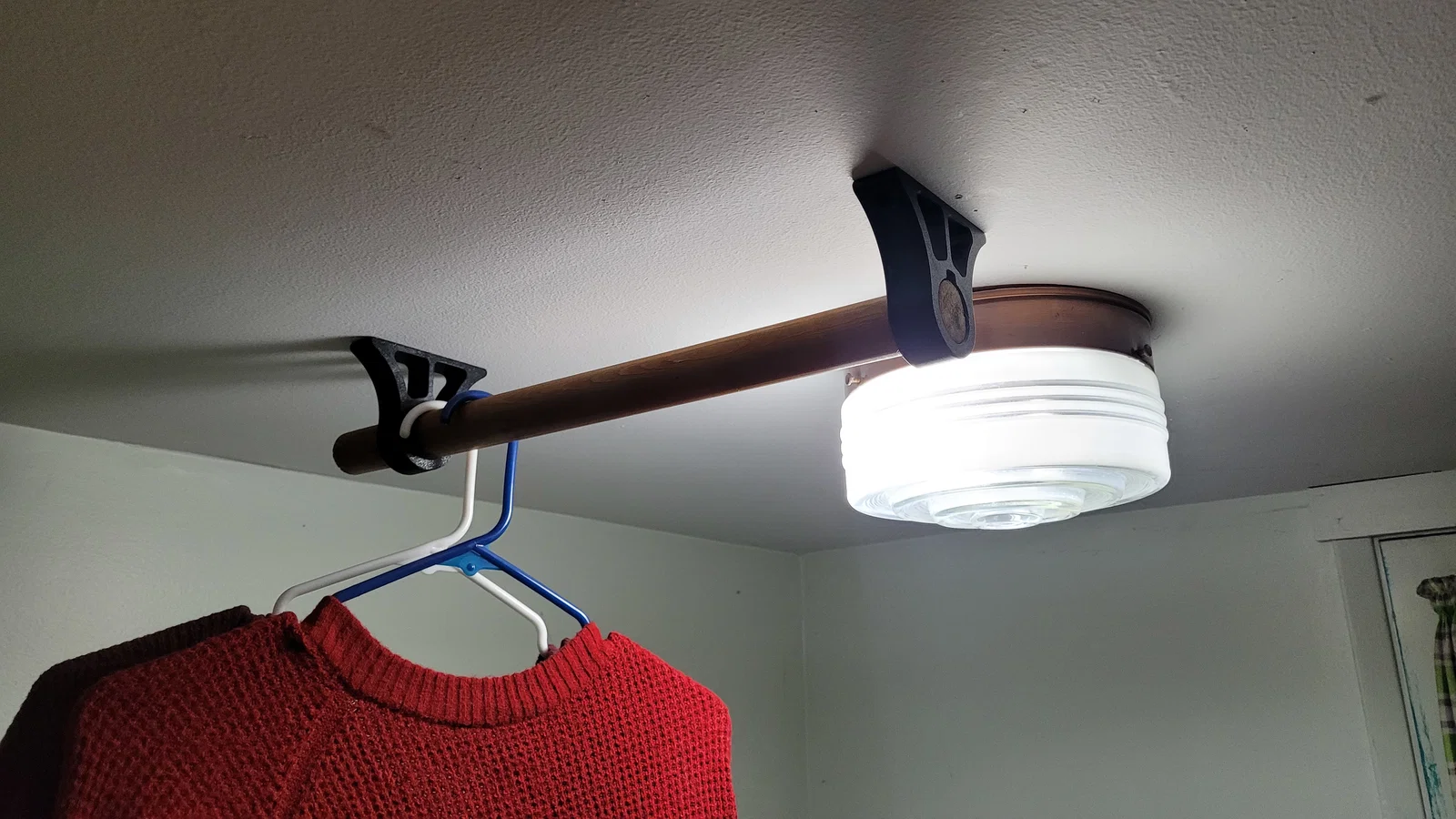

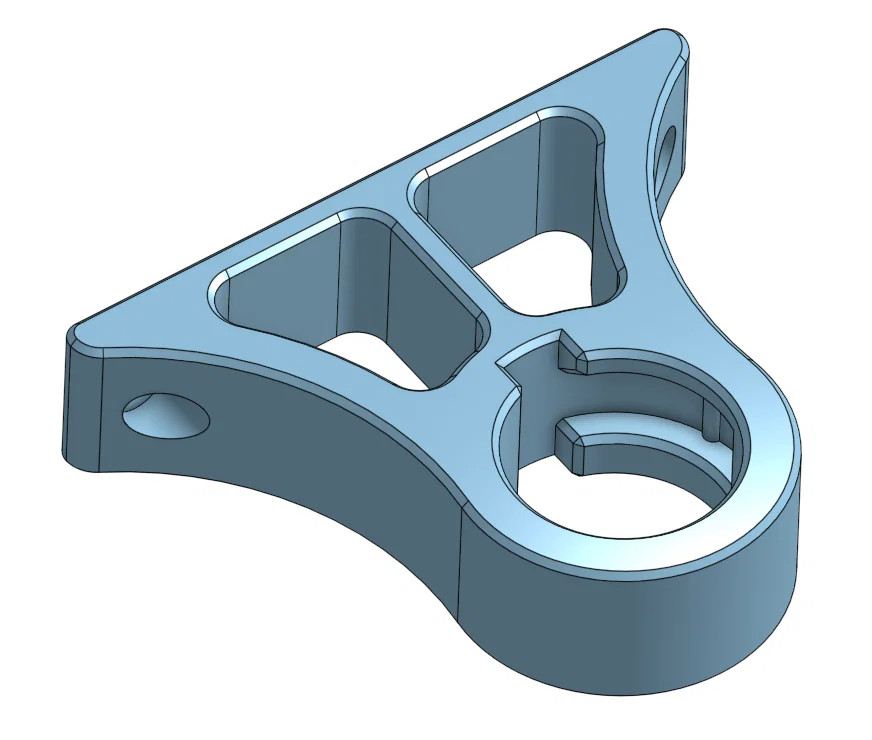

Thiết kế này giúp bạn treo thanh treo quần áo lên các bề mặt như trần nhà hoặc kệ tủ. Mình đã thiết kế cái này để bắt thanh treo lên trần phía trên bồn giặt đồ. Độ chịu lực của nó khá tốt, mình in bằng nhựa ABS với 3 lớp vỏ (walls) và 15% infill, nó hoàn toàn chịu được sức nặng của mình (~125kg).

Hướng dẫn lắp đặt:

1. Khoan một lỗ mồi, sau đó vặn một con vít gỗ nhỏ (cỡ #6 hoặc #8) vào đầu thanh treo, cách mép khoảng nửa inch (1.2cm).
2. Lắp cố định các giá đỡ vào vị trí.

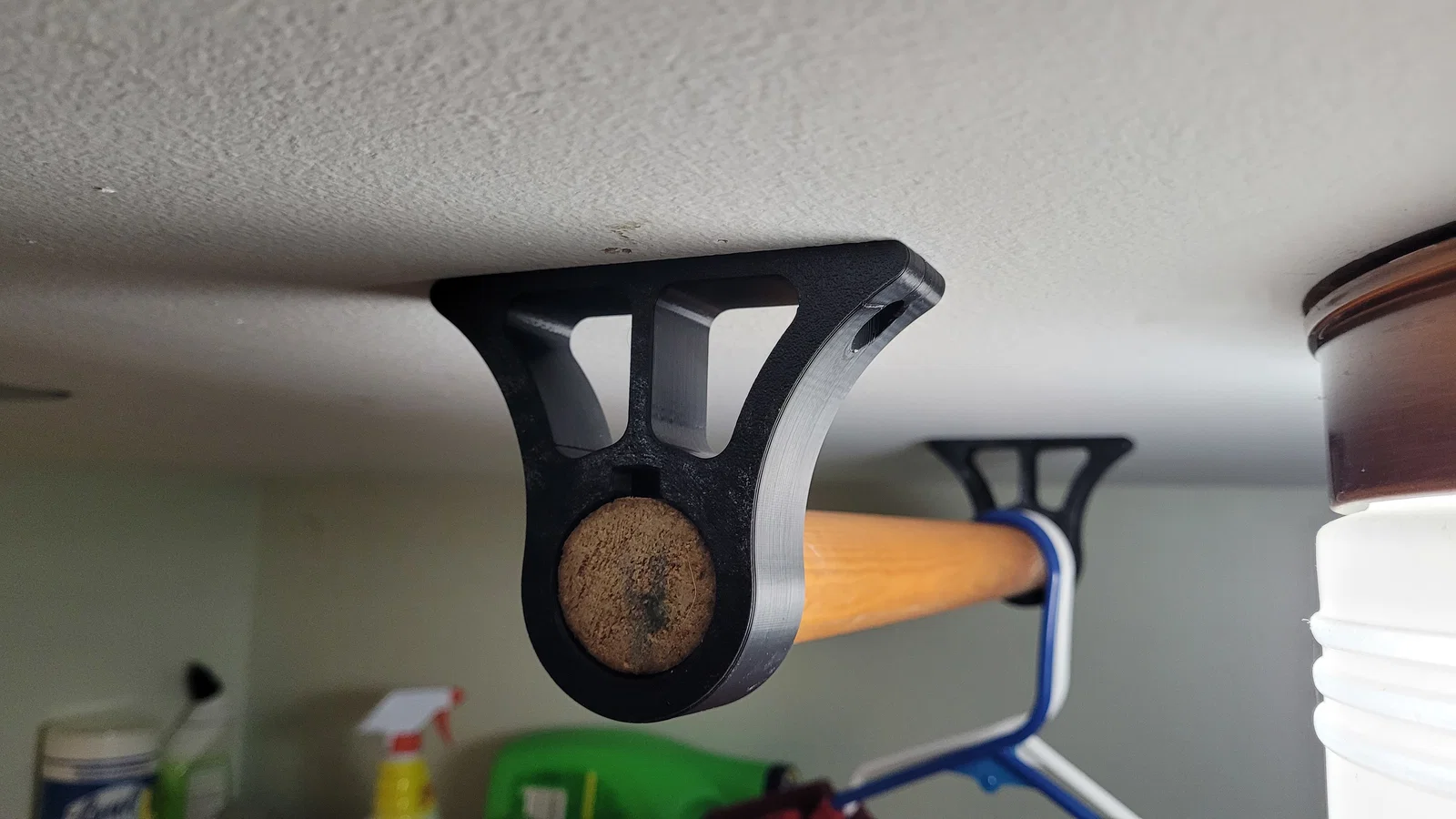

3. Đẩy thanh treo qua khe hở cho đến khi con vít nằm đúng rãnh trên giá đỡ.
4. Xoay nhẹ thanh treo cho đến khi con vít khớp vào vị trí. Bạn sẽ thấy hơi nặng tay một chút ngay trước khi nó vào khớp do phải vượt qua gờ giữ cố định.

File CAD gốc có sẵn trên OnShape nếu bạn cần chỉnh sửa theo ý muốn.
