Giá đỡ filament cho máy in 3D Anet A8 Plus

Trong khi tôi không gặp phải vấn đề cuộn dây giống như vấn đề tôi đã gặp với Geeetech I3 Pro C trên máy in này, nó có một bộ trục dẫn động trực tiếp gần như giống hệt, và tôi gắn cuộn dây của mình ở phía sau gần đỉnh, giống như tôi đã làm với Geeetech. Lý do duy nhất tôi không gặp phải vấn đề tương tự là trần 350mm giúp ngăn không cho dây filaments cuộn qua mép cuộn.

Tối qua tôi đã lắp đặt những bộ hướng dẫn filaments trên Geeetech của mình và chúng hoạt động tuyệt vời, giải quyết một vấn đề đau đầu.

Lý do tôi lắp đặt sự điều chỉnh này trên A8 Plus là để giữ cho dây filaments không bị rơi xuống và cọ vào vít trục Z bên trái.

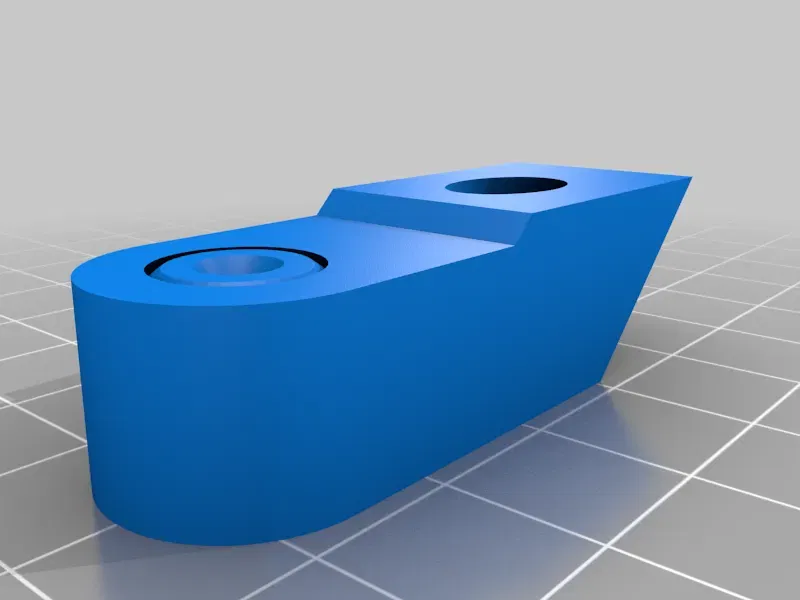

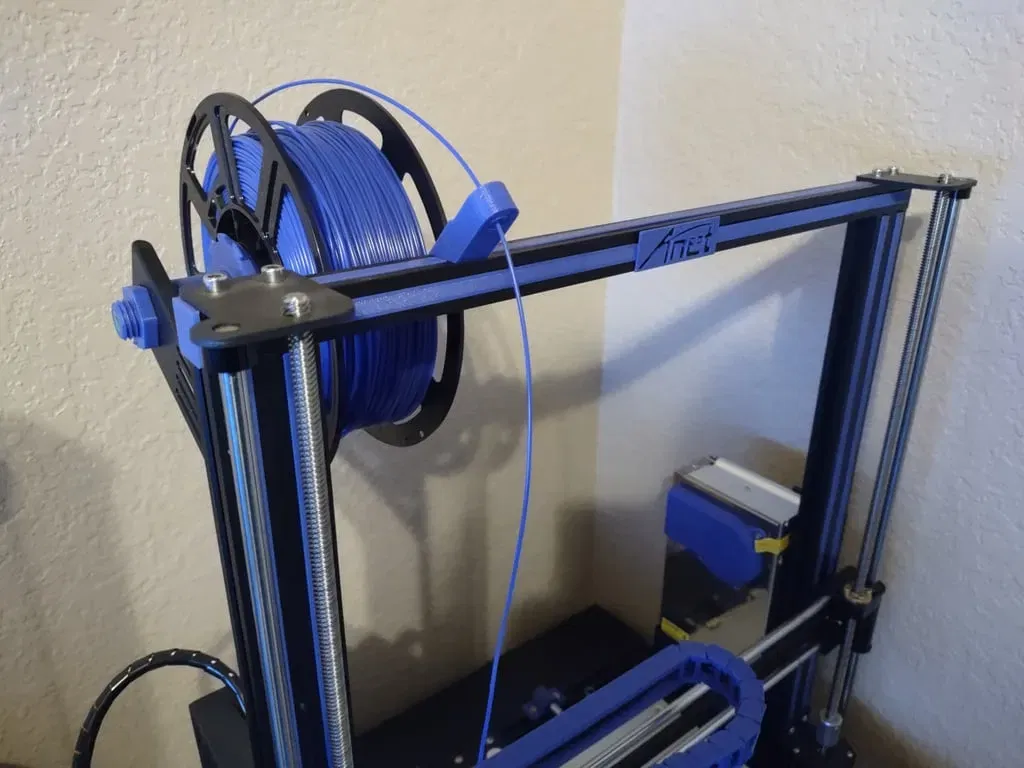

Tôi giữ lại độ lệch 45 độ mà tôi đã thực hiện trên mẫu Geeetech, nhưng đã đơn giản hóa bản in vì nó không cần chiều cao bổ sung như trên Geeetech, và gắn nó vào đỉnh khung bằng một vít M4x8mm và T-nut M4.

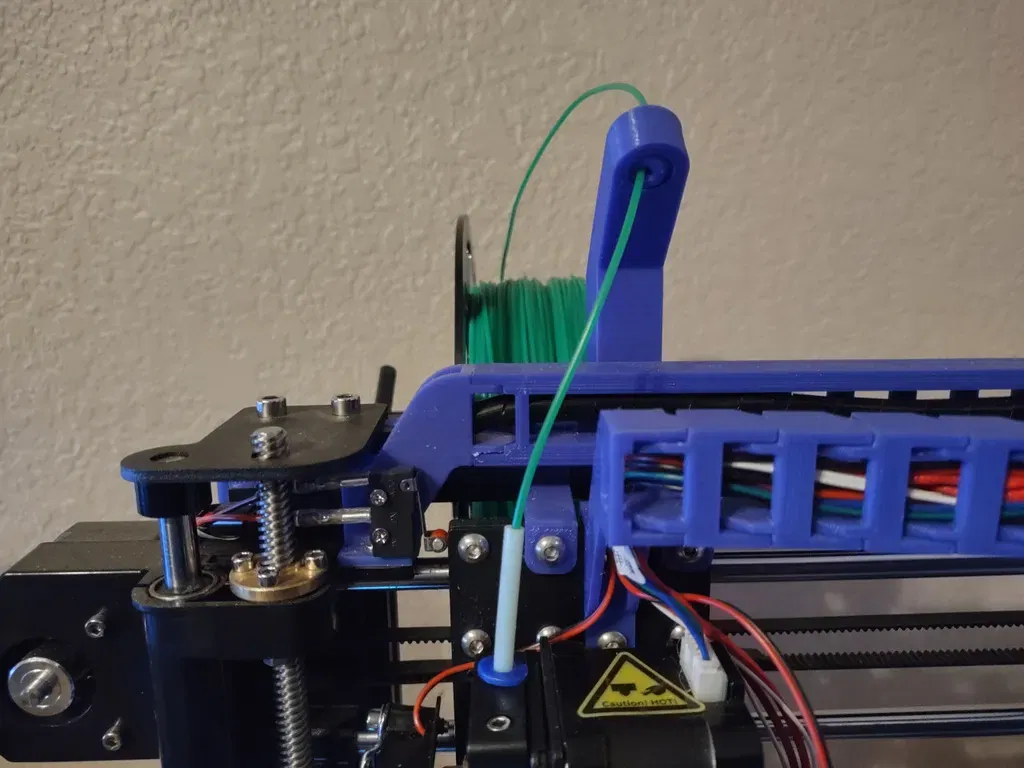

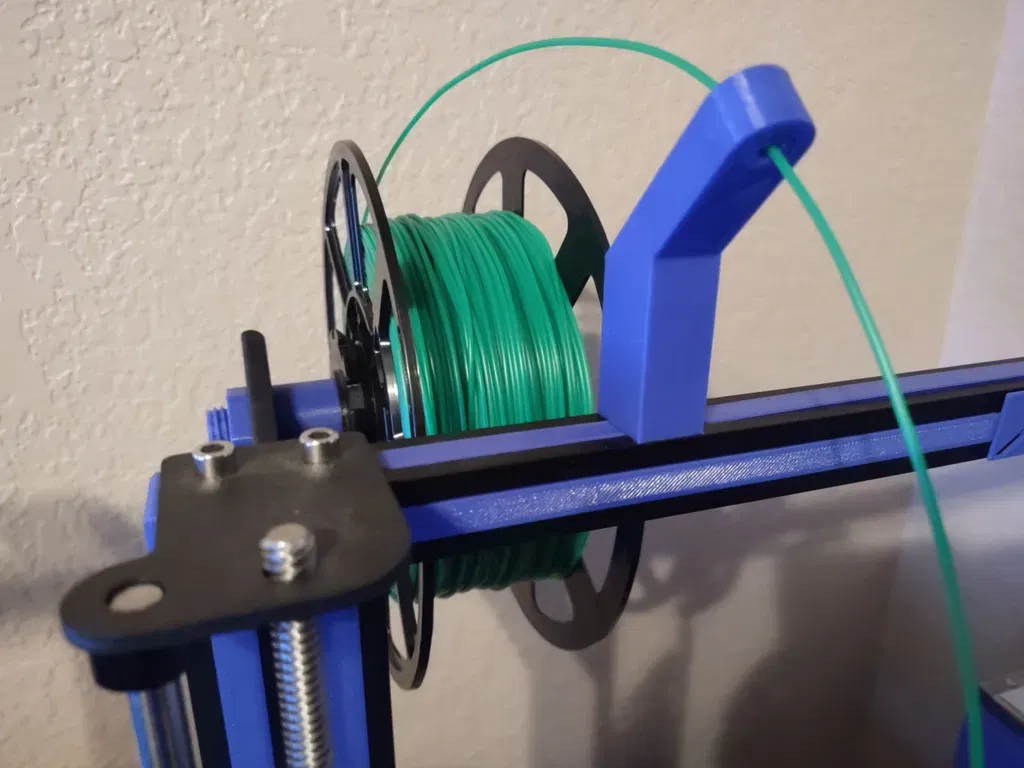

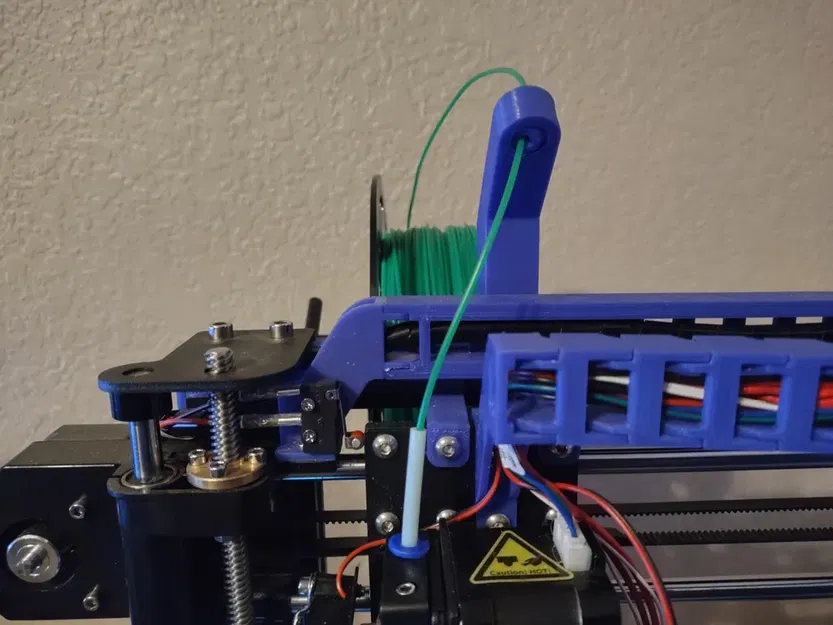

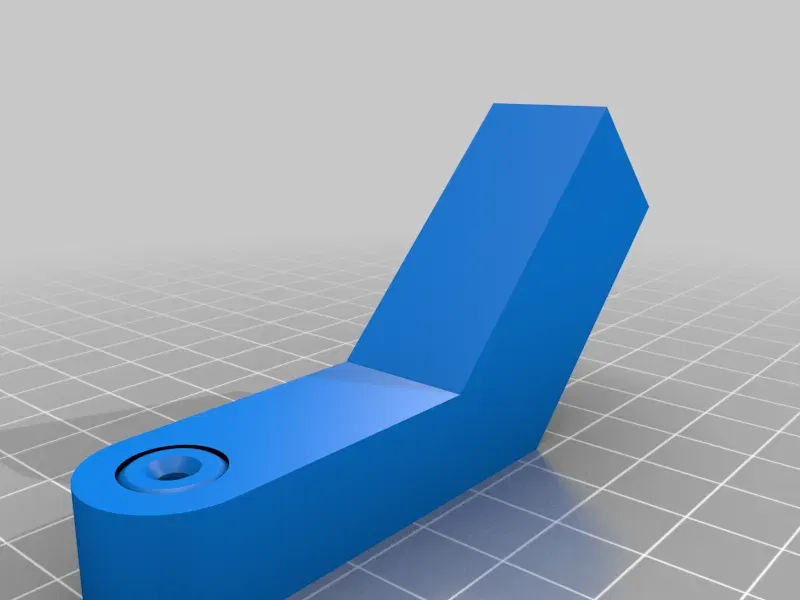

CẬP NHẬT 01132022: Tôi đã in một mẫu cao 300mm vào buổi tối và nhận thấy giá đỡ dây kéo X của tôi đang gần với bộ hướng dẫn filaments. Khi bản in hoàn thành, tôi đã chạy trục Z đến gần trần 350mm. Thật không may, ở 330mm, phần mở rộng cho giá đỡ dây kéo của tôi chạm vào bộ hướng dẫn filaments. Tôi đã tăng chiều cao cho bộ hướng dẫn filaments của mình thêm 40mm để nó có thể tránh khỏi bộ lắp dây kéo, và không làm gập filaments khi trục Z ở 350mm và trục X ở 300mm. Mẫu mới được đánh dấu là "Cao" và cho phép toàn bộ thể tích xây dựng của Anet A8 Plus với "Chuỗi cáp X-axis nhẹ và không gây cản trở" của Juh. Tôi đã để lại mẫu gốc cho những ai không sử dụng thiết kế chuỗi kéo đó.
