Hộp đựng hạt hút ẩm cho thùng bảo quản sợi nhựa, in nhanh

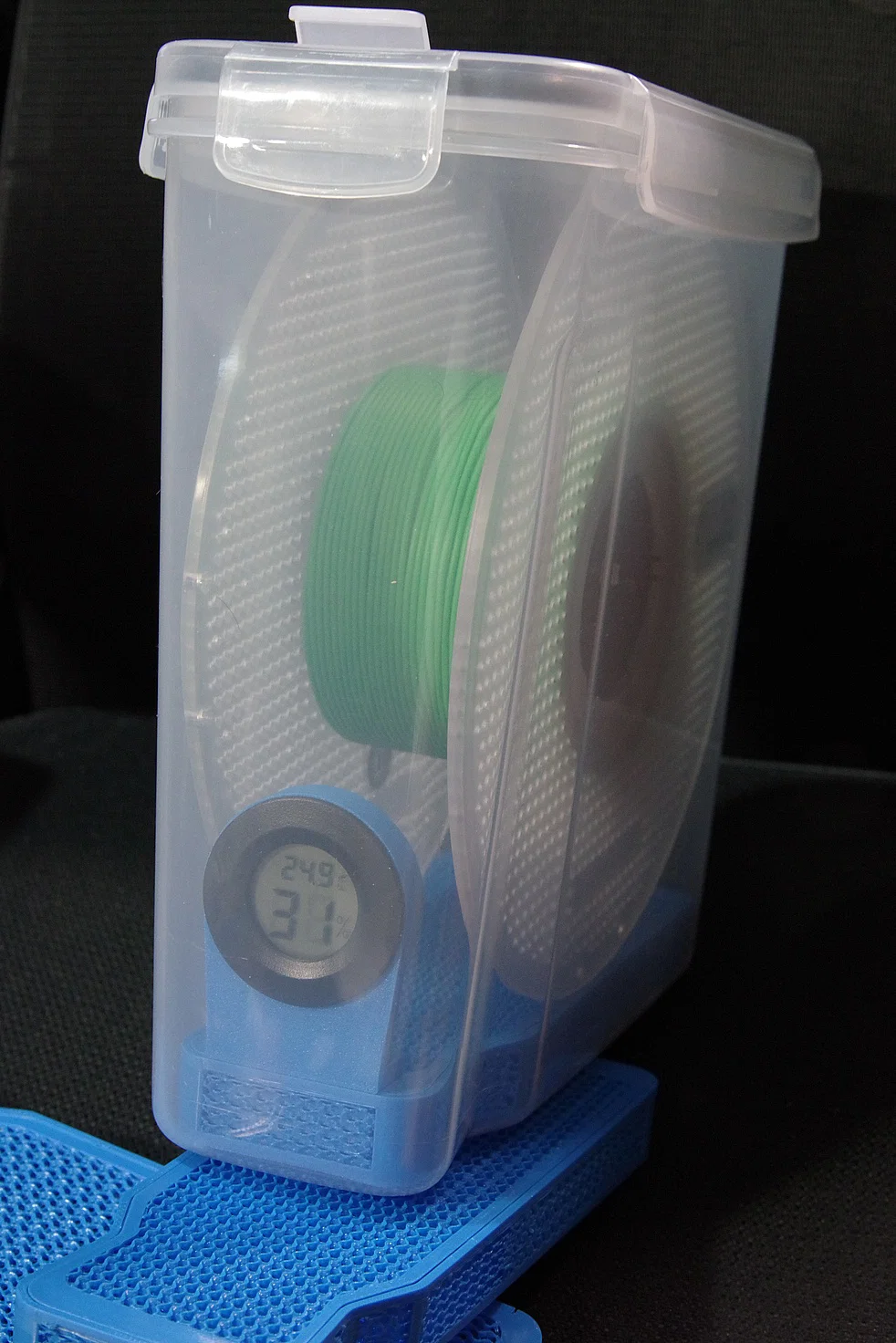

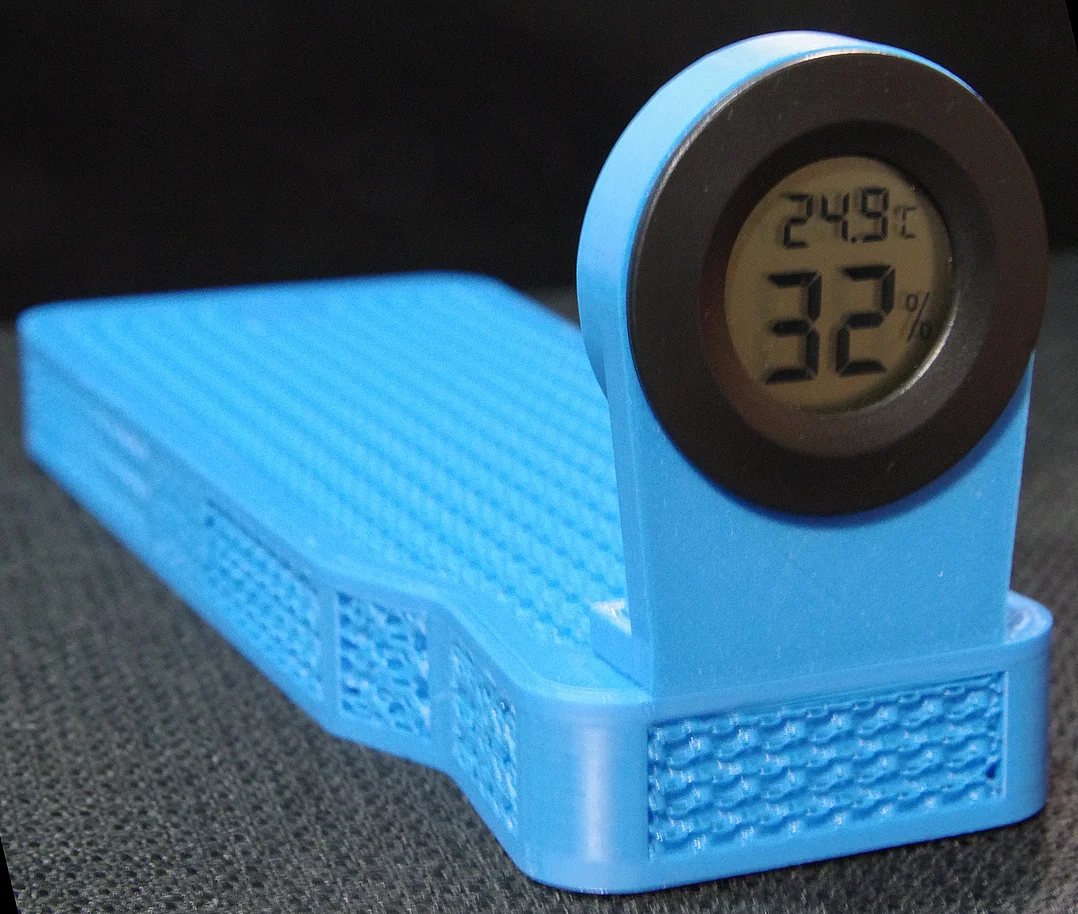

Đây là hộp đựng hạt hút ẩm (silica gel) có kèm giá đỡ tùy chọn cho loại nhiệt ẩm kế tròn phổ biến.

Hộp này được thiết kế vừa vặn với các loại thùng nhựa đựng ngũ cốc 4L giá rẻ trên thị trường, rất phù hợp để làm hộp bảo quản sợi nhựa in 3D. Đây là ví dụ về loại thùng đó (link chỉ mang tính chất tham khảo): https://www.aliexpress.com/item/1005005525012185.html

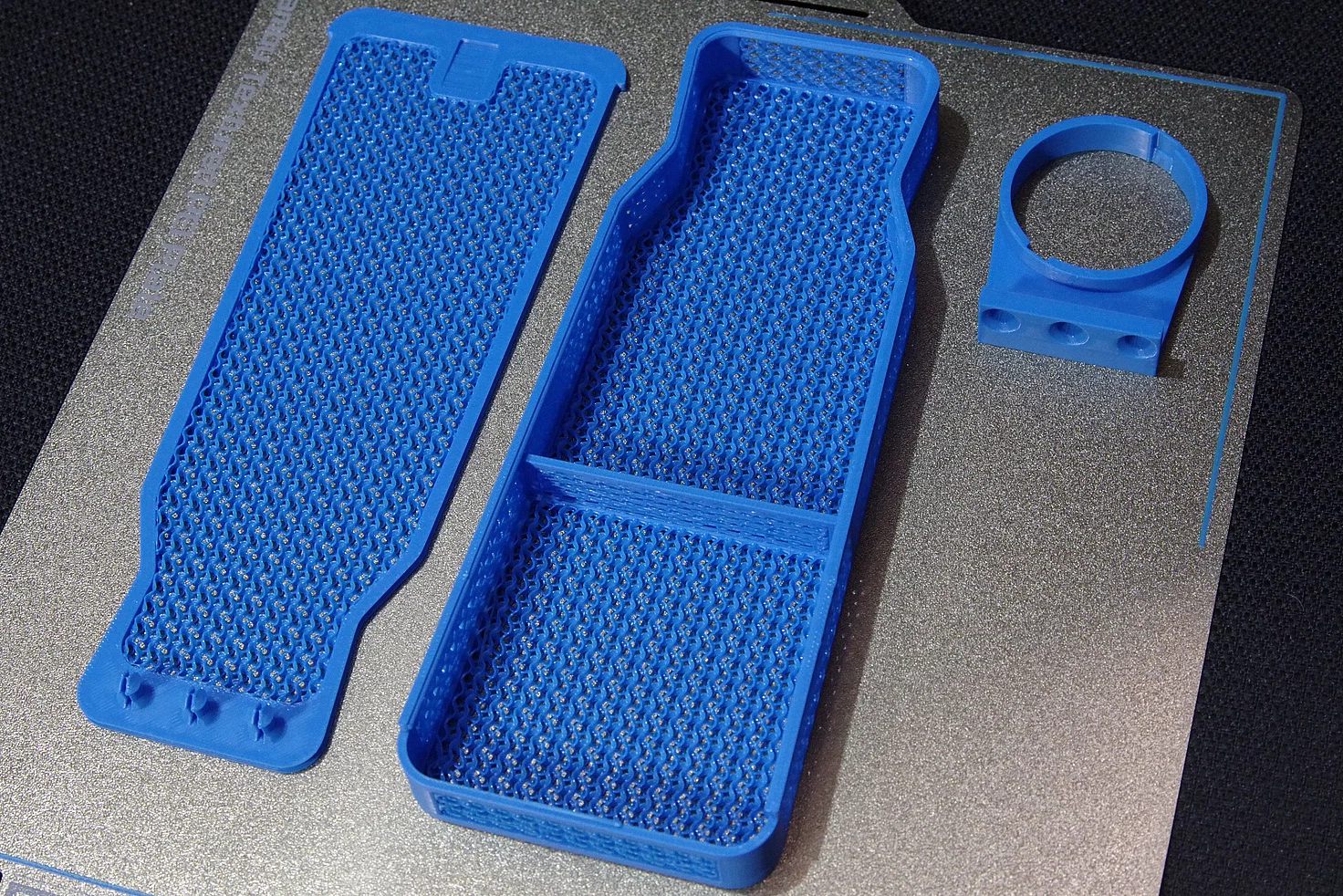

Mô hình này là một bài tập về cách sử dụng tính năng modifier trong phần mềm slicer. Hộp chủ yếu được làm từ infill dạng gyroid nên nhìn vừa đẹp mắt lại in rất nhanh.

Nếu bạn thắc mắc về vách ngăn ở giữa hộp, mình thêm vào đó để tăng độ cứng cáp cho cấu trúc.

Mình dùng đầu phun 0.4mm tiêu chuẩn với lớp in 0.2mm. Bạn dùng nhựa nào cũng được, mình thì in bằng PETG. Cài đặt slicer cho các modifier như sau:

Các modifier cần được đặt thấp hơn một chút so với vật thể tương ứng. Có một lỗi nhỏ xảy ra trong quá trình thiết kế khiến modifier cho nắp hộp bị lệch gốc tọa độ, nên bạn cần chỉnh lại tọa độ thủ công:

Với thân hộp, bạn chỉ cần di chuyển nó xuống thấp một chút:

Để làm mốc tham chiếu: khoảng cách giữa các vách của vật thể modifier và phần lõm để mở nắp là 3mm ở cả ba cạnh. Nếu cài đặt của bạn khác mình, hãy dùng mốc này để căn chỉnh modifier cho đúng:

Mình đã đính kèm hai bộ file - một là định dạng STEP (khuyên dùng) và một là STL nếu STEP gặp vấn đề. Ngoài ra còn có file dự án Bambu Studio với các linh kiện đã được sắp xếp sẵn trên bàn in.

Mình cũng bao gồm một phiên bản nắp không có chốt gắn nhiệt ẩm kế để bạn tùy chọn.

Cập nhật: Có vẻ như phần hẹp ở phía trước có thể gây khó khăn khi đóng mở nếu dùng nhựa cứng. Mình đã cập nhật phiên bản được làm thẳng lại để khắc phục vấn đề này:

Với nhựa PETG thì mình vẫn khuyên dùng phiên bản gốc.

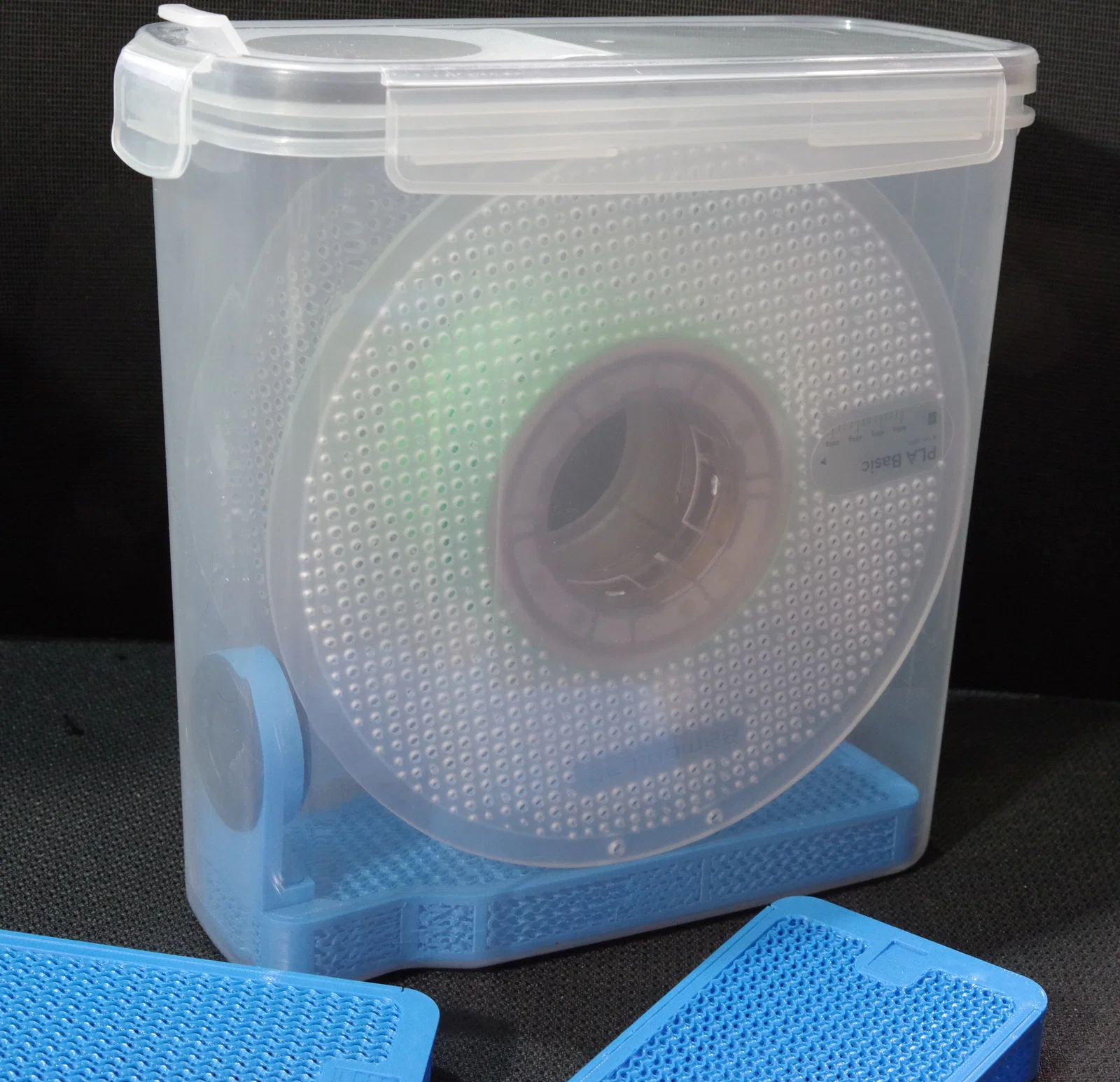

Cập nhật: Có một loại thùng ngũ cốc khác (loại 4.5L) có hình dáng hơi khác, vách đứng hơn nhưng đáy hẹp hơn. Model gốc sẽ không vừa với loại này.

Mình đã tải lên phiên bản mới phù hợp cho cả hai loại thùng. Nắp hộp mới có thiết kế gọn hơn, cho phép dùng nhựa cứng, và đường ray được làm theo hình tam giác thay vì hình bán nguyệt để in dễ dàng hơn.

File mới: Các thư mục bắt đầu bằng "Narrow box (4.5L) version". Cách dễ nhất là dùng dự án Narrow box.BambuStudio.3mf. Nếu không dùng BambuStudio, bạn có thể thử phiên bản Narrow box.Generic.3mf. Tiếp theo là các file STEP kết hợp, nơi hộp và nắp đã được căn chỉnh sẵn với modifier, bạn chỉ cần thiết lập kiểu modifier trong slicer là được. Cuối cùng mới là các file STEP và STL riêng lẻ.
