Linh kiện thay thế cần gạt (Pinch Roller) cho Silhouette Cameo 5

Nếu bạn thấy linh kiện này hữu ích, hãy ủng hộ mình một ly cà phê qua các liên kết bên dưới nhé!

https://www.buymeacoffee.com/wafflecart https://ko-fi.com/wafflecart

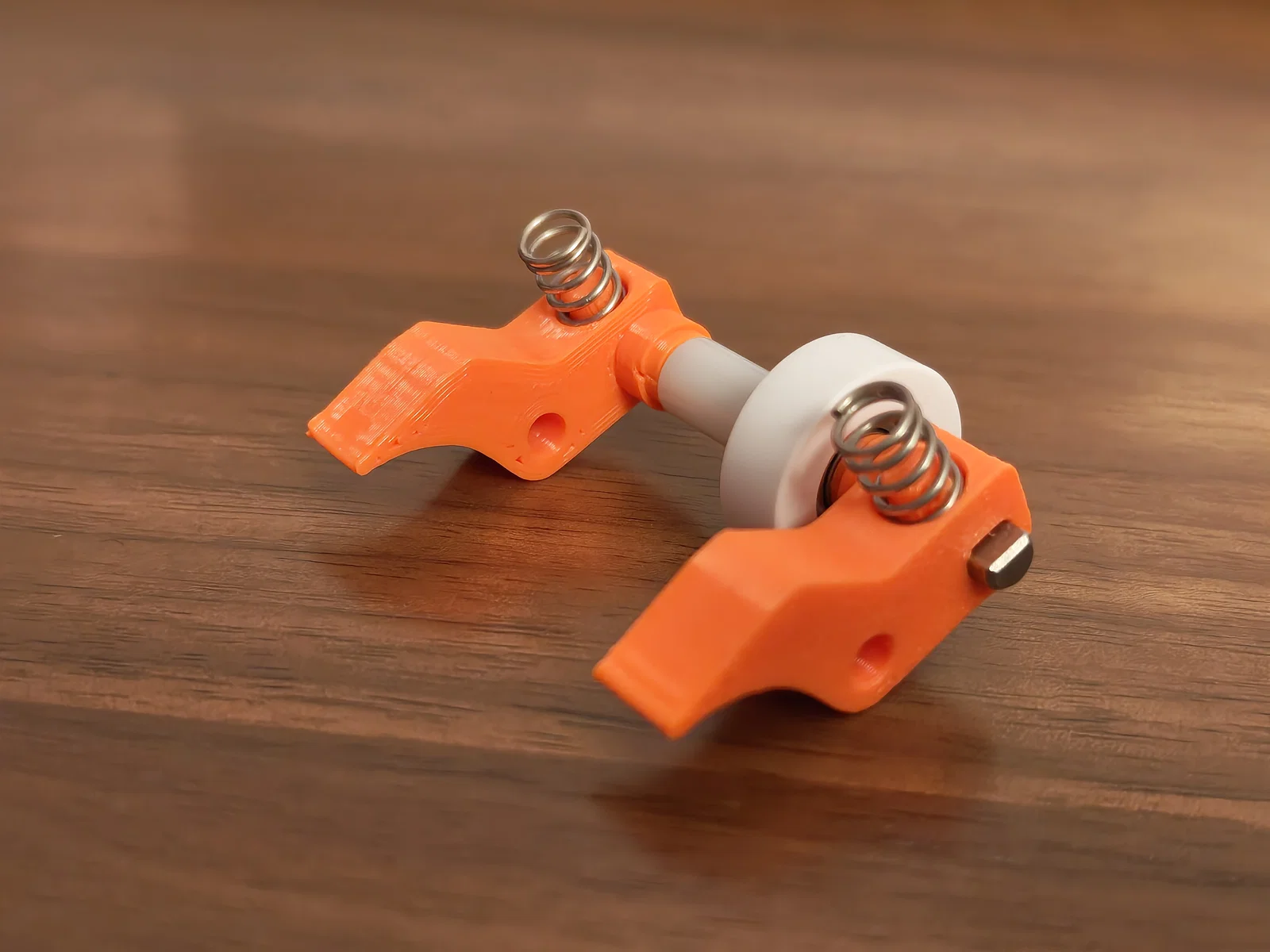

Linh kiện thay thế cho cần gạt (pinch roller) của máy Silhouette Cameo 5. Bạn có thể dùng bộ phận này để thay thế cho phần nhựa bị hỏng ở cần gạt bên trái hoặc bên phải mà không cần tháo rời toàn bộ máy, xem hướng dẫn lắp đặt bên dưới.

Thiết lập in khuyến nghị

• Nên dùng nhựa PETG để đảm bảo độ bền, PLA có thể dùng được nhưng mình chưa thử nghiệm.
• In 100% infill (đặc hoàn toàn).
• Tối thiểu 4 vách (perimeters/walls).
• Độ cao lớp in (layer height) 0.2mm.
• Cần một chút support cho các chi tiết nhỏ nơi đặt lò xo, phần mềm cắt lớp (slicer) sẽ tự động xử lý nếu bạn bật chế độ support.
• Thời gian in khoảng 20 phút.

Dụng cụ hỗ trợ lắp đặt

• Tua vít nhỏ, chìa lục giác khoảng 3mm để đẩy chốt ra khỏi cần gạt và hỗ trợ canh chỉnh lỗ khi lắp chốt lại.

Hướng dẫn lắp đặt Lưu ý: Giữ nguyên phần cần gạt màu trắng trên thanh ray kim loại, không cần tháo rời nó.

1. Giữ cố định cần gạt để tránh xê dịch rồi dùng tua vít nhỏ hoặc lục giác đẩy các chốt kim loại tối màu ra. Tháo các mảnh nhựa hỏng, thanh giữ, miếng đệm, lò xo và vòng bi ra khỏi cụm. Cẩn thận đừng làm mất lò xo!

2. Lắp ráp lại với các chi tiết đã in mới. Vòng bi nên nằm ở phía bên phải nếu bạn đang sửa cần gạt bên phải. Ngược lại, nếu sửa bên trái thì vòng bi nằm ở bên trái.

3. Đặt cụm chi tiết vừa in vào lại cần gạt màu trắng. Nhớ kiểm tra vị trí vòng bi cho đúng bên. Ấn nhẹ hoặc tạo lực nén lên lò xo rồi đưa vào đúng vị trí trong cần gạt. Lưu ý các khớp nhỏ bên dưới cần gạt màu trắng là nơi lò xo sẽ tự khớp vào.

4. Lắp lại các chốt. Nếu thấy khó lắp, có thể do các lỗ chưa thẳng hàng. Hãy kéo nhẹ hoặc điều chỉnh thanh và cụm chi tiết để thẳng hàng trước khi đẩy chốt vào. Việc này hơi khó một chút, bạn có thể dùng công cụ hỗ trợ để giữ thẳng hàng trong khi đẩy chốt vào.

5. Kiểm tra cơ chế hoạt động. Khi lắp xong, vòng bi phải chạm vào thanh lăn kim loại dài trên máy và giữ độ căng, đồng thời phải tách ra và di chuyển tự do khi mở lẫy nâng.
