Bộ chia nguồn PowerCon (Power Distributor)
- Lượt tải
- 263
- Lượt thích
- 57
- Lượt coi
- 1.966
- Bản remix
- 0
- Bình luận
- 0
File 5 35,4 MB
- Power_Distributor_Top_V1_1776332361.stlSTL · 4,5 MB
- Power_Distributor_-_Bottom_1776332362.stlSTL · 3,7 MB
- Power_Distributor_Adapter_1776332363.stlSTL · 745 KB
- Power_Distributor_Top_V2_1776332364.stlSTL · 4,4 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #302284
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- OCL — Giấy phép cộng đồng mở
Mô tả

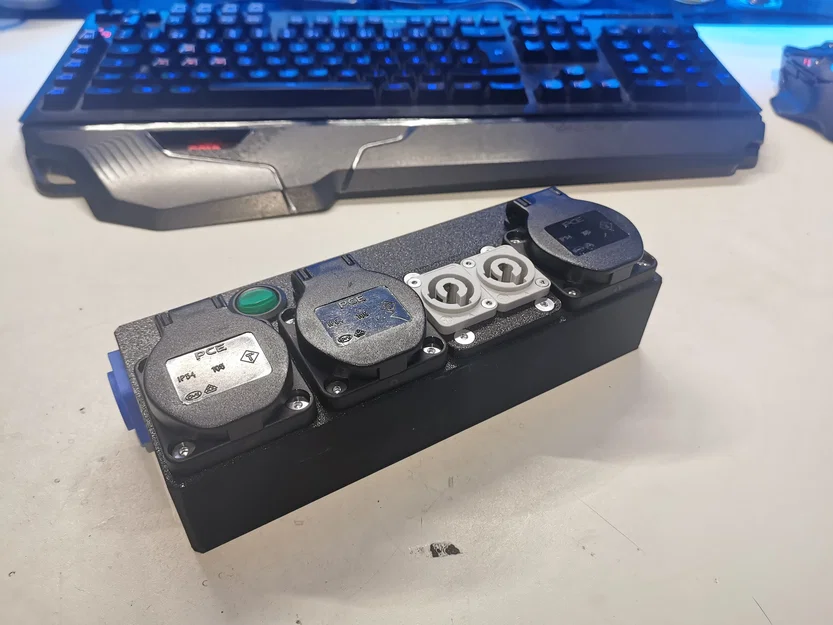

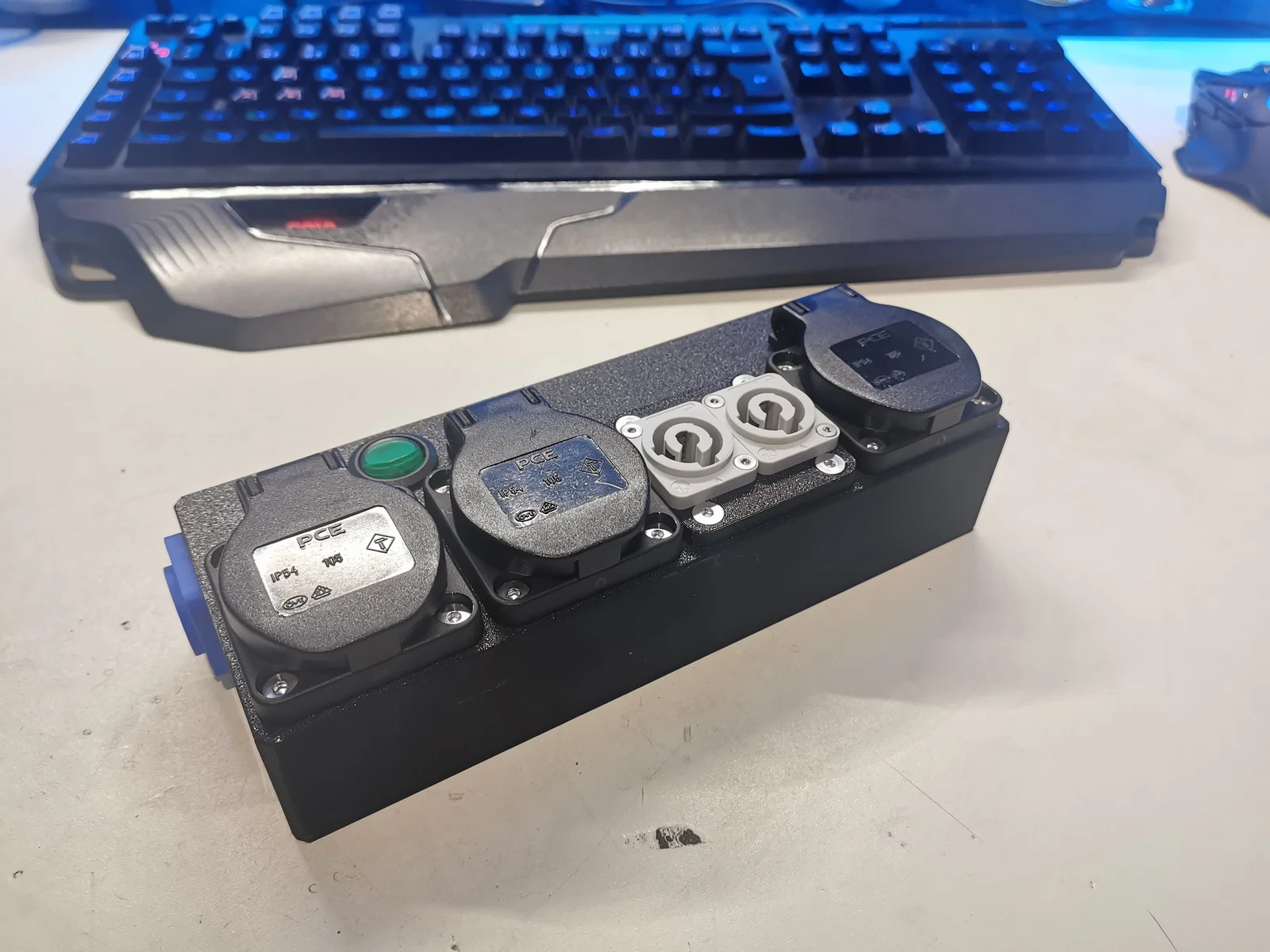

Phiên bản V2 bổ sung thêm tùy chọn lắp đặt thêm hai cổng PowerCon thay vì ổ cắm SchuKo thứ ba bằng tấm adapter.

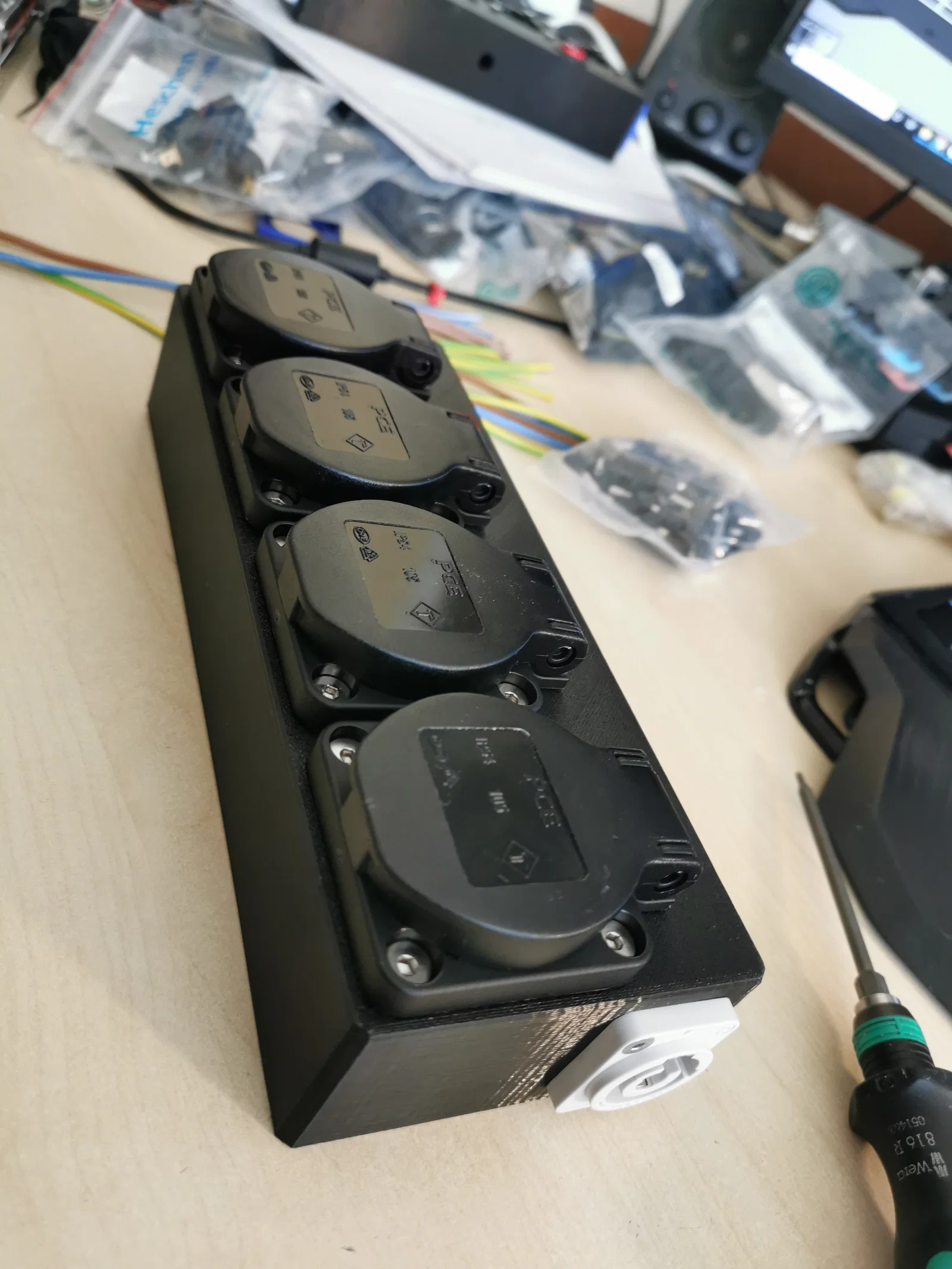

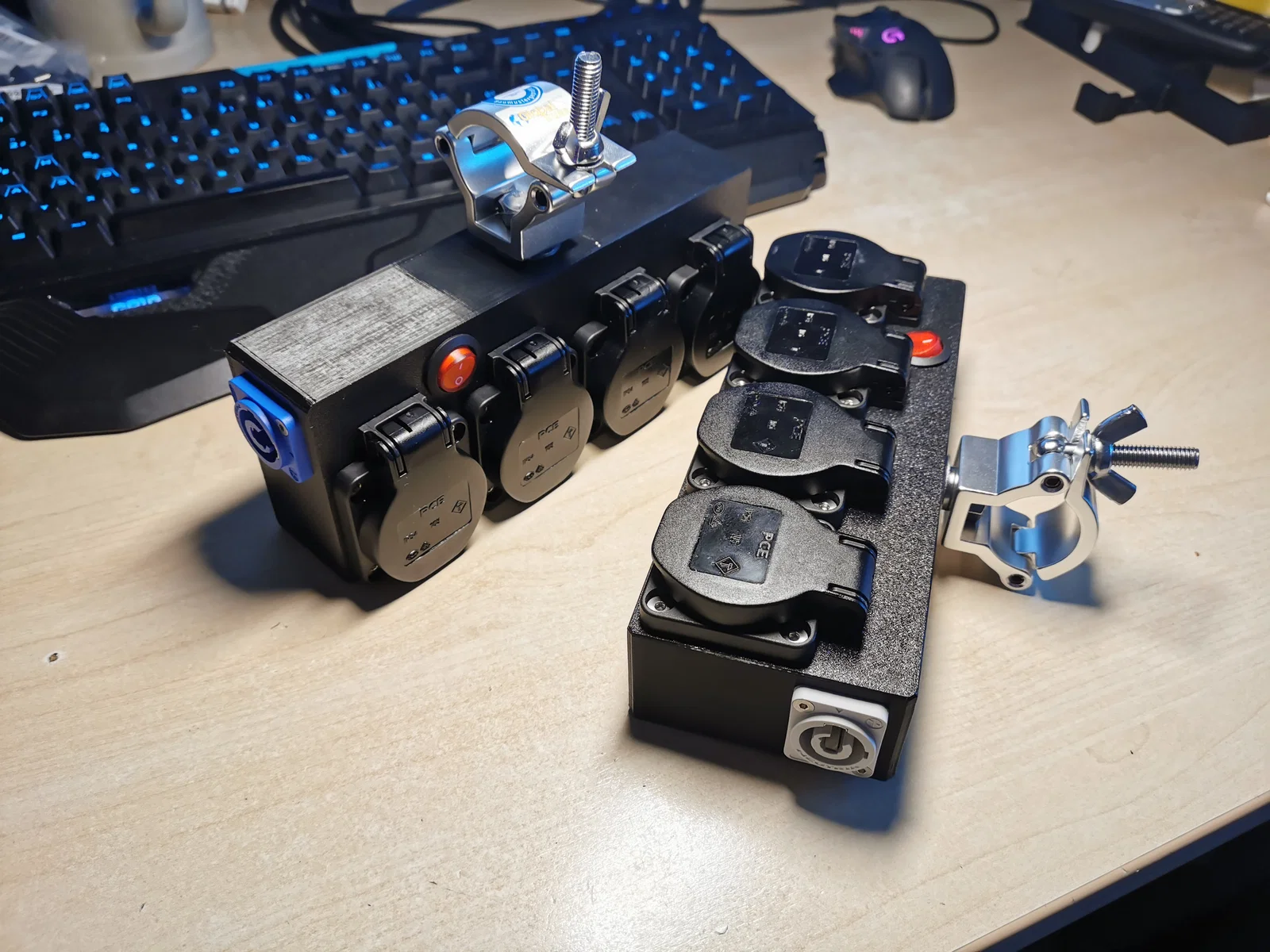

Tôi đang cần một bộ chia điện PowerCon để cấp nguồn cho hệ thống đèn trên sân khấu nhỏ (treo trên cao). Thay vì phải đi mua, tôi đã tự thiết kế bộ này.

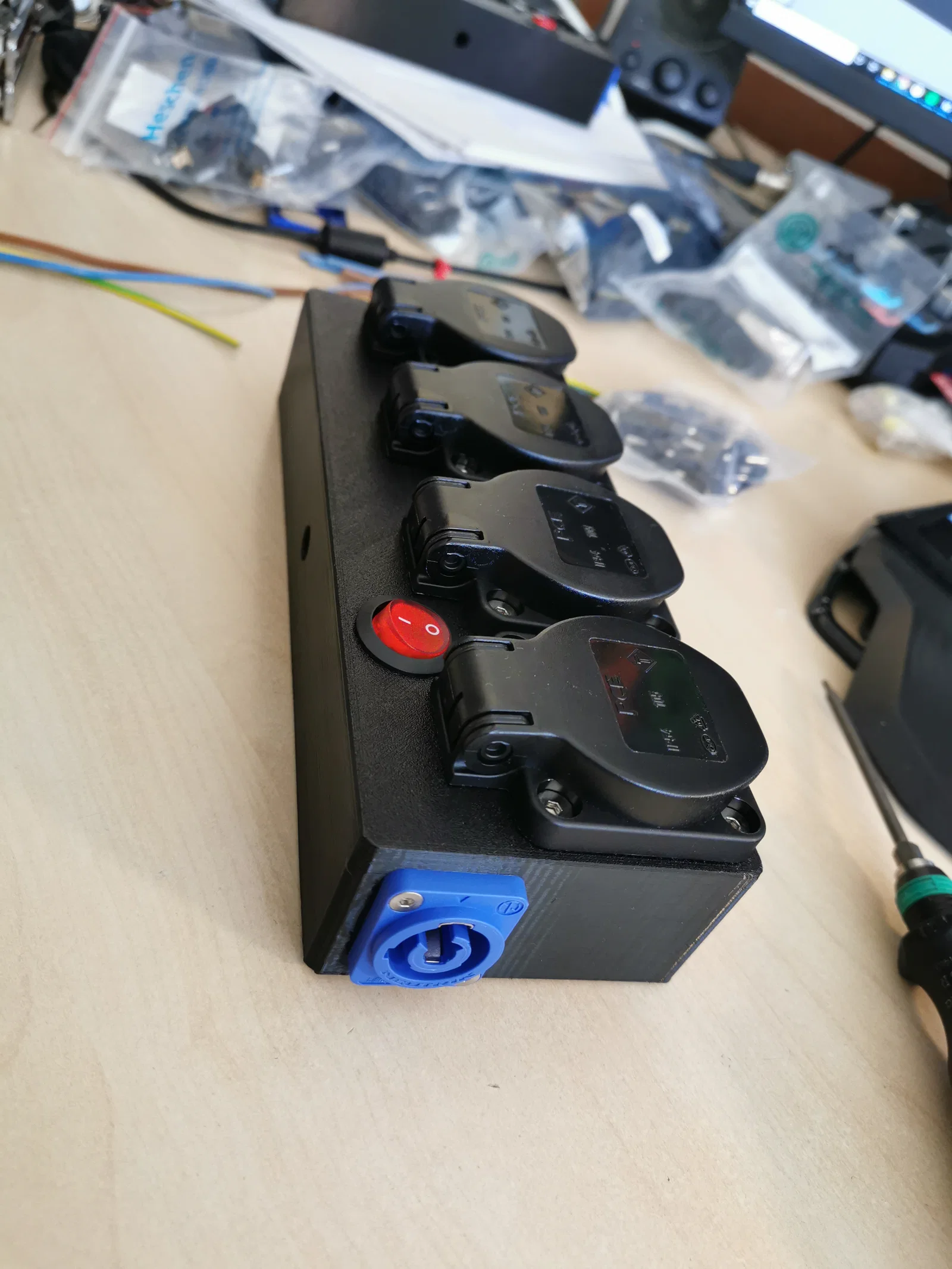

Tôi có bổ sung thêm vị trí gắn cho các half-coupler (vít M10), được tách biệt hoàn toàn với dây điện nhưng có sẵn lỗ để nối dây tiếp địa (PE) vào vít. Ngoài ra, vì tôi thường dùng vài bộ chia DIY khác trên sàn sân khấu có tích hợp đèn báo nên tôi cũng thêm tính năng này vào đây (sử dụng loại đèn 20mm lắp snap-in). Tôi khuyên mọi người nên dùng đầu cos kép với dây nối 9cm giữa các ổ cắm SchuKo (loại 50x50mm tiêu chuẩn).

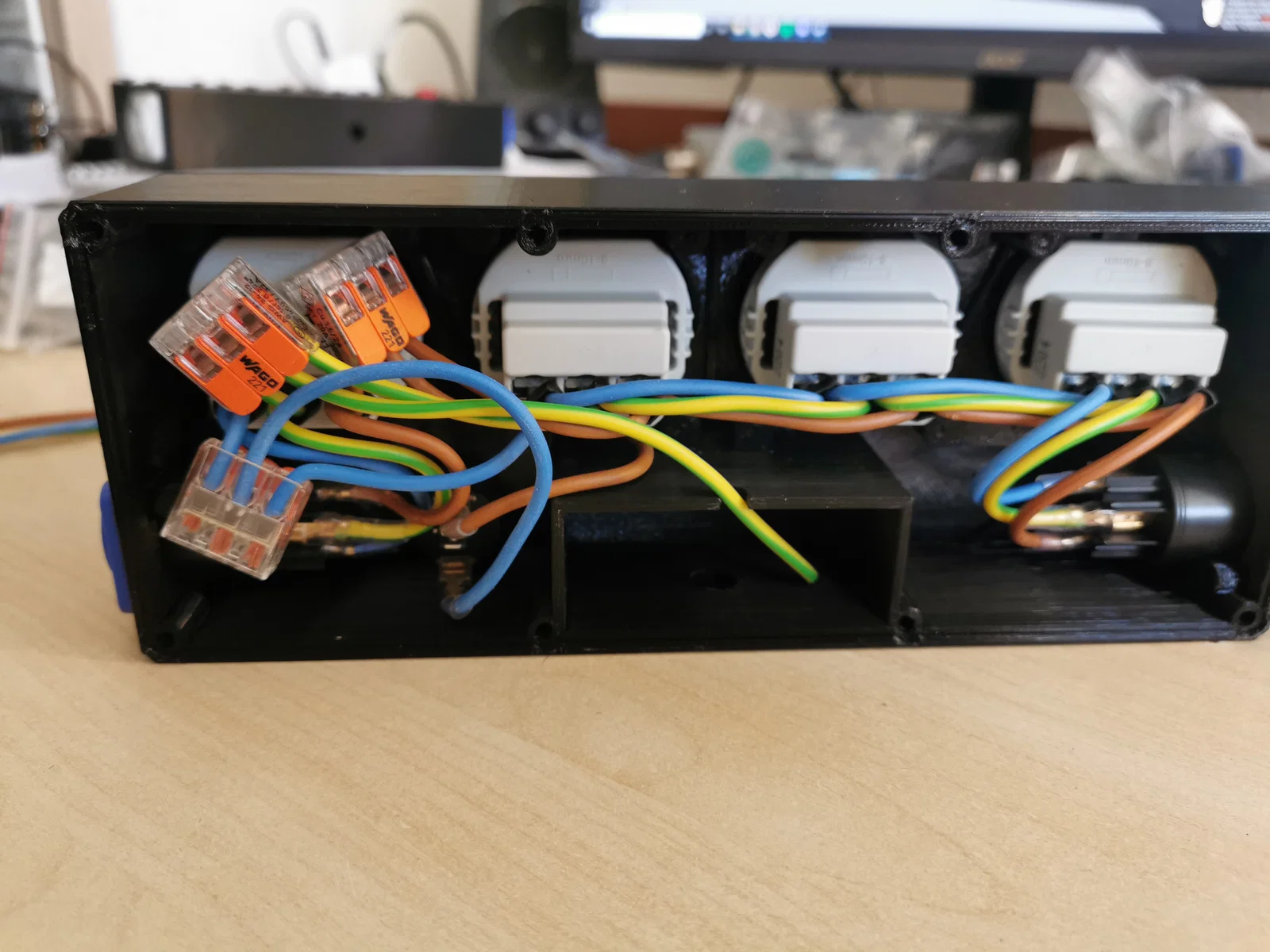

Cổng PowerCon và công tắc được đấu nối bằng đầu cos Faston 4.8mm (có bọc cách điện). Đối với đèn báo và kết nối tiếp địa (PE) cho coupler, tôi khuyên nên dùng đầu nối Wago.
Các loại vít sử dụng:
- 16 vít M4x16 cho các ổ cắm SchuKo
- 4 vít M3x10 cho các cổng PowerCon

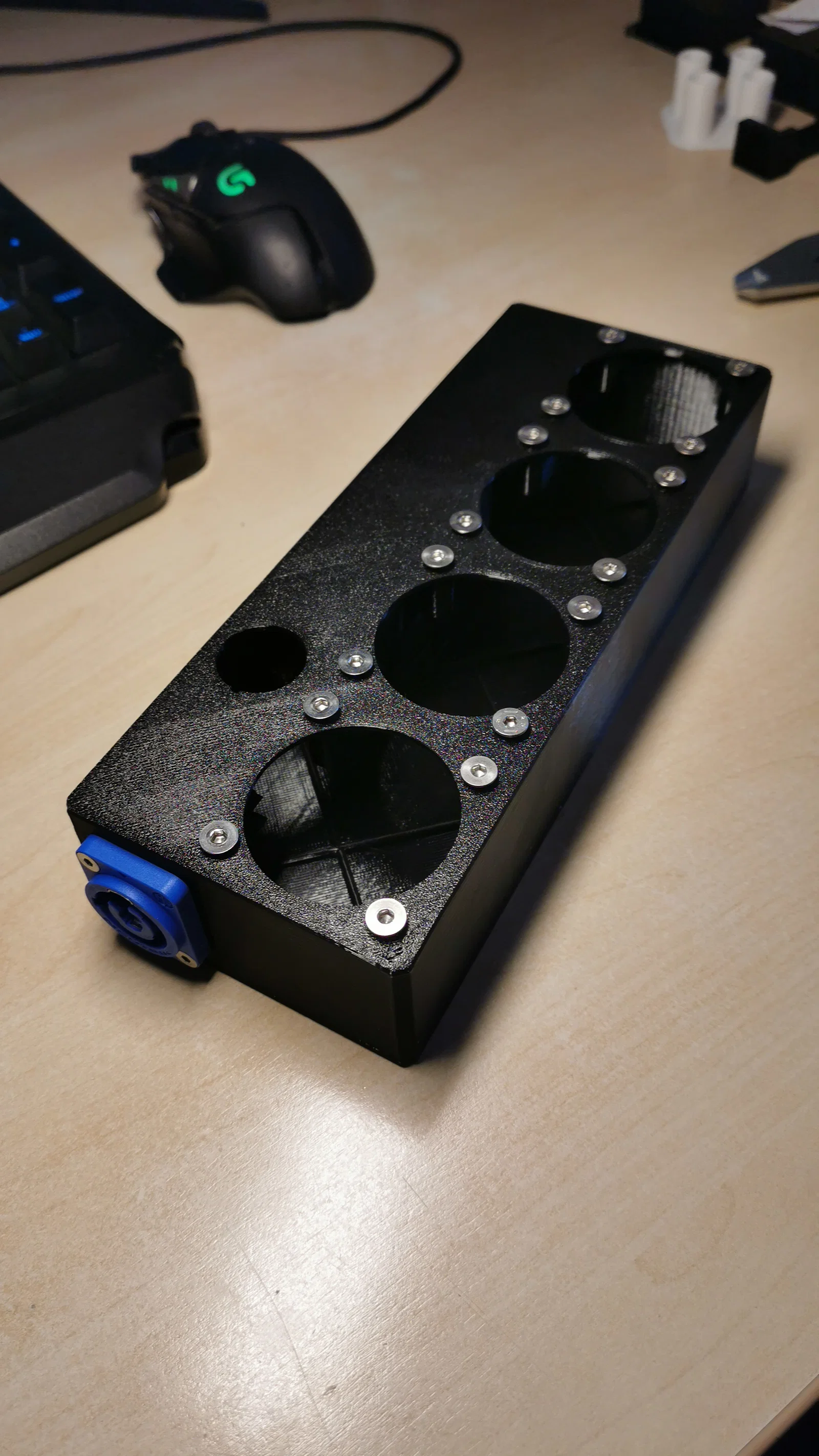

- 8 vít M3x12 để lắp ráp vỏ ngoài
Thông số in
- Định dạng
- gcodestl
- Số file mô hình
- 5
- Tổng dung lượng
- 35,4 MB
- File lớn nhất
- 22,1 MB
