Bản đồ địa hình tiểu bang Alabama, Mỹ (AL) kèm sông ngòi

Bản đồ địa hình tiểu bang Alabama, Mỹ (AL) kèm sông ngòi và vùng ven biển

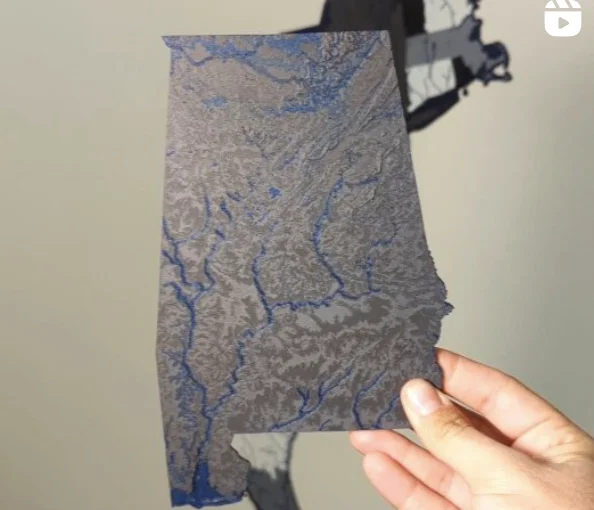

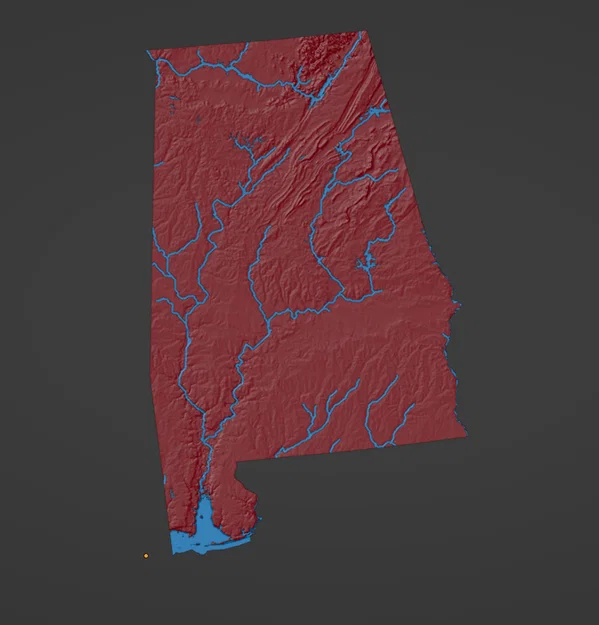

Đây là mô hình bản đồ địa hình và thủy văn của tiểu bang Alabama, Mỹ, bao gồm núi non, đường bờ biển, sông ngòi và hồ nước, hỗ trợ in hai màu hoặc một màu! Tất cả các tiểu bang trong dự án USA of Plastic đều được thiết kế ở tỉ lệ 1:2500000 và có thể ghép lại với nhau như những mảnh ghép hình.

Để làm nổi bật các dòng sông, hồ và đường bờ biển, bạn có thể sử dụng nhựa in (filament) phát quang hoặc nhựa trong suốt, hoặc đơn giản là dùng màu khác với phần nền!

Tải thêm các mẫu bản đồ in 3D khác

Thông số kỹ thuật của mô hình và bản đồ

Tệp mô hình 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• AL-sqrt-dual.3mf 🌟 (Chỉ dành cho máy in 2 đầu đùn ⚠)
• AL-sqrt-single.3mf ⭐ (Dùng được cho cả máy 1 hoặc 2 đầu đùn)

Khuyên bạn chỉ nên tải xuống tệp mô hình cần thiết để tiết kiệm dung lượng và thời gian tải.

Bảng giải mã tên tệp mô hình

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

_STYLE mặc định là mô hình các chi tiết nước nằm trên vùng đất thấp ngập nước. Phần đất này có thể nhìn thấy nếu in lớp nước bằng nhựa trong suốt. Phong cách mặc định giúp tiết kiệm nhựa màu phụ. Phong cách transparent có các chi tiết nước xuyên suốt bề mặt đất để ánh sáng truyền qua tối đa khi dùng với nhựa phát quang hoặc nhựa trong.

†Nếu không thấy tệp nhiều mảnh, nghĩa là mình chưa tạo phiên bản ghép mảnh cho tiểu bang này. Hãy theo dõi và để lại bình luận nếu bạn muốn mình cập nhật trong tương lai.

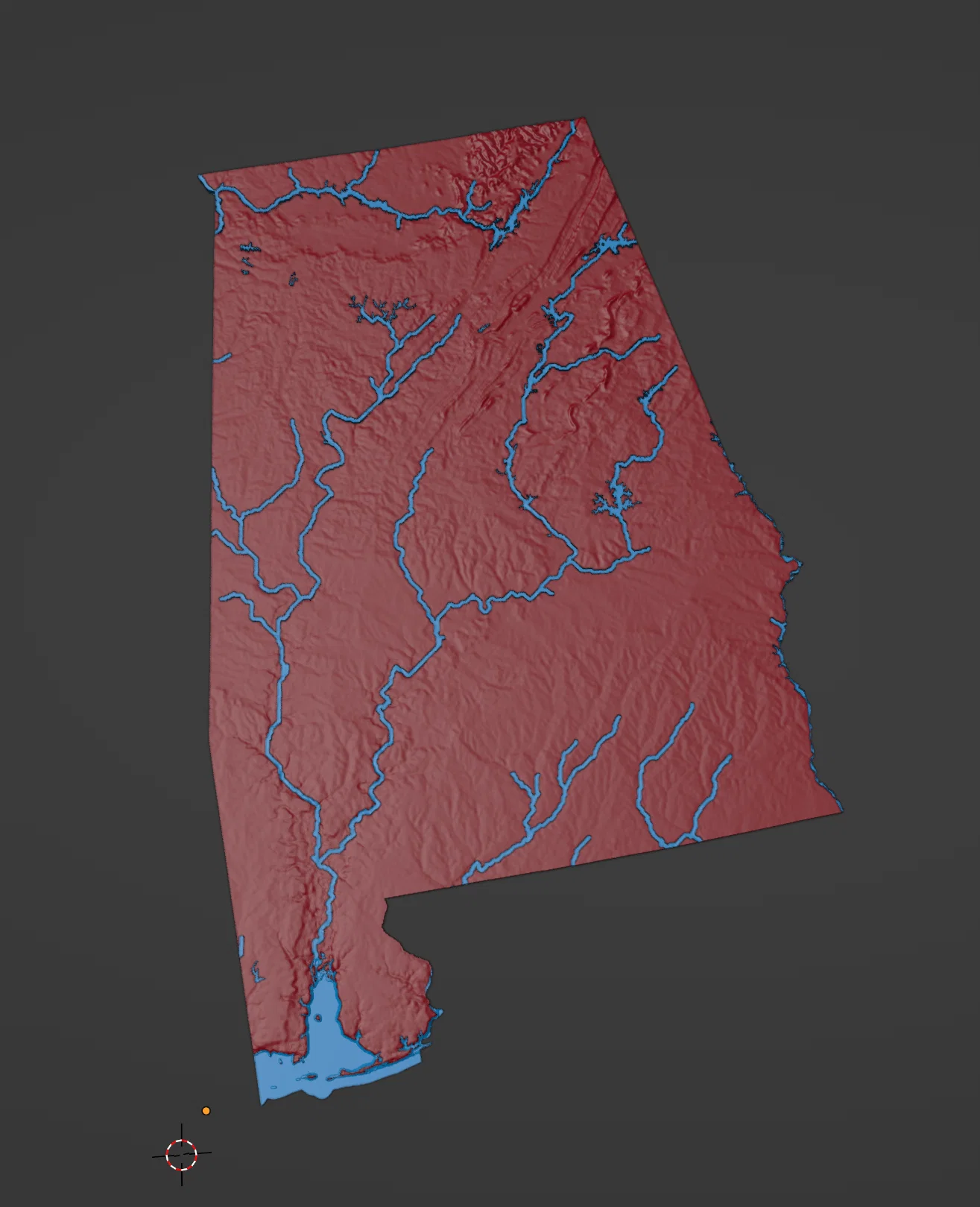

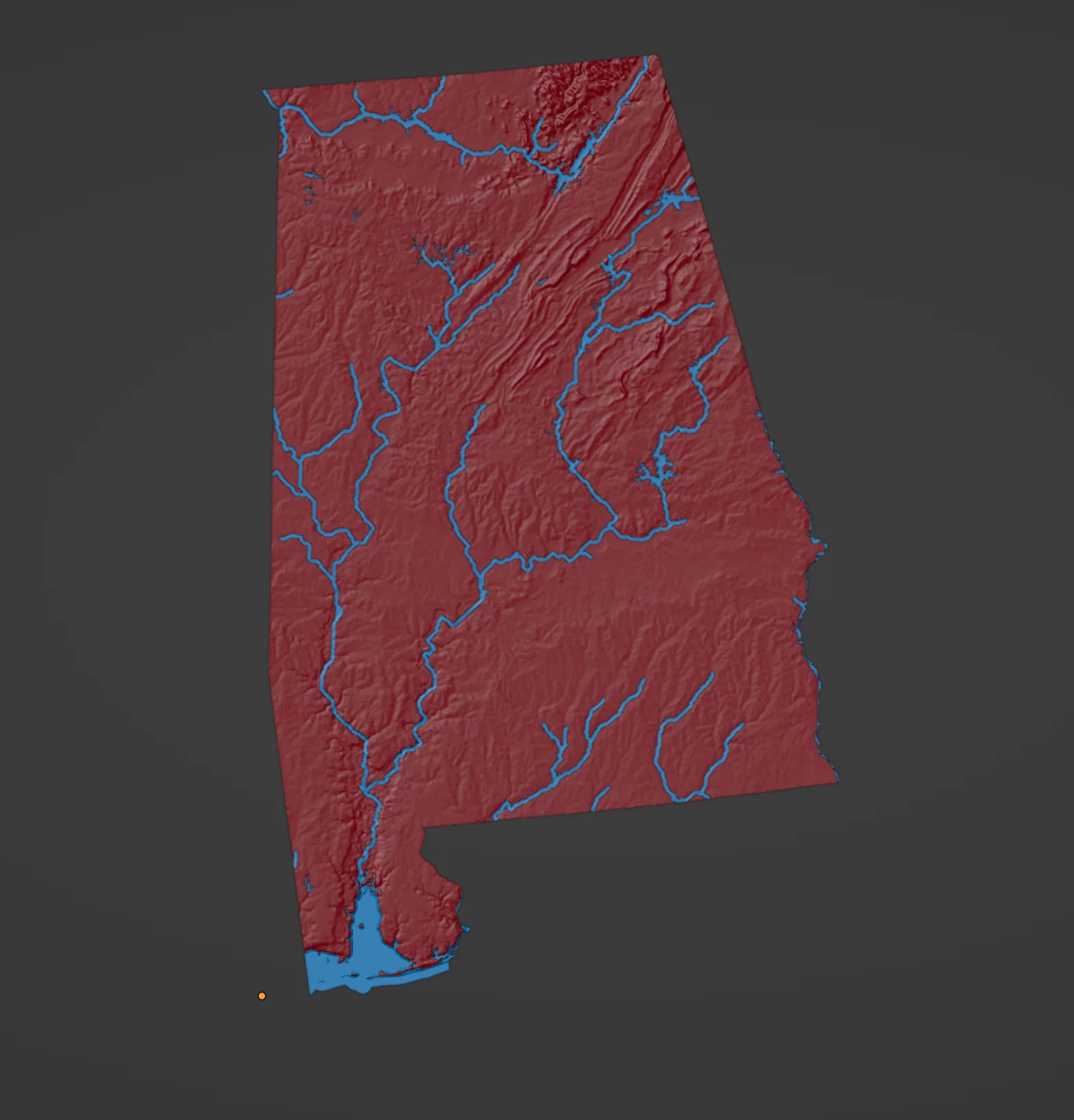

Các mô hình này ở định dạng 3MF, giống STL nhưng tối ưu hơn. 3MF có kích thước tệp nhỏ hơn và có thể lưu trữ các đối tượng đất và nước riêng biệt để dễ dàng in 2 màu. 3MF được hỗ trợ bởi Cura, PrusaSlicer và các phần mềm slicer thông dụng khác.

Thiết lập in khuyến nghị

In mô hình ở mặt phẳng. Bạn có thể thay đổi màu thủ công giữa chừng để tạo hiệu ứng chuyển màu thú vị ở các vùng cao. Với máy không có khả năng in nhiều vật liệu, hãy chọn tệp *-single.3mf.

Tải xuống cấu hình in Cura tối ưu cho bản đồ địa hình tại ĐÂY.

Bạn có thể phóng to hoặc thu nhỏ mô hình tùy ý để phù hợp với kích thước máy in, tỉ lệ bản đồ cuối cùng sẽ thay đổi theo. Ví dụ: scale 200% trên tỉ lệ gốc 0.4mm:1000m sẽ cho ra kết quả 0.4mm:500m.

Nếu bạn xoay hoặc thay đổi kích thước trong Cura, hãy nhớ gộp các đối tượng (Ctrl+Alt+G) trước đó để đảm bảo các chi tiết 2 màu được căn chỉnh chính xác.

Việc in mô hình này sẽ là bài kiểm tra khả năng in chính xác XY, độ ổn định trục Z, retraction, hệ thống làm mát và khả năng chống chảy nhựa của máy in bạn đấy!

Bạn cần một mô hình địa điểm cụ thể làm quà tặng hoặc vật trang trí? Liên hệ với mình ([email protected]) để được hỗ trợ thiết kế và sản xuất nhé!

Ghi nhận

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên GTOPO30 1996), HydroLAKES và USCB TIGER/Line.

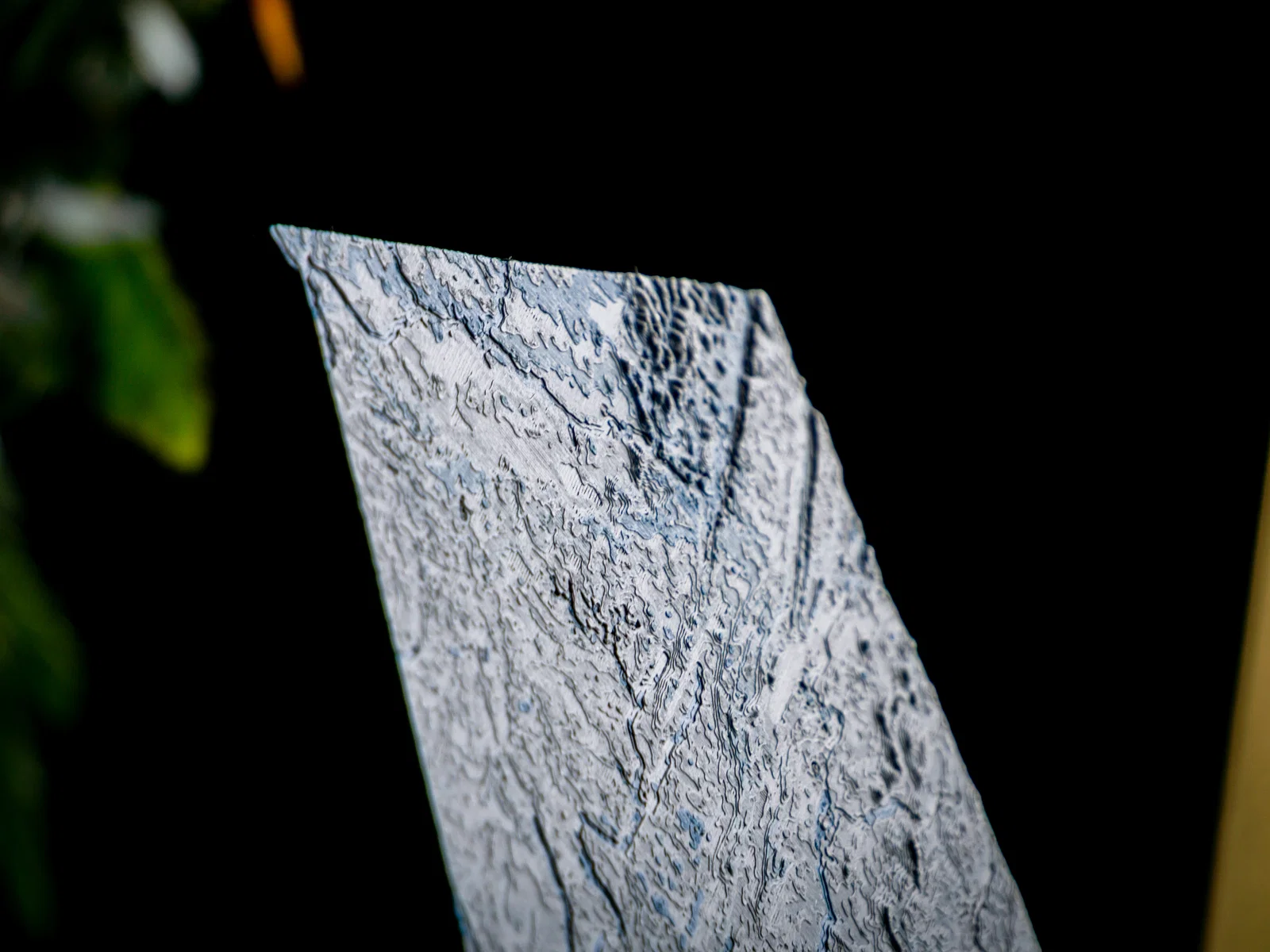

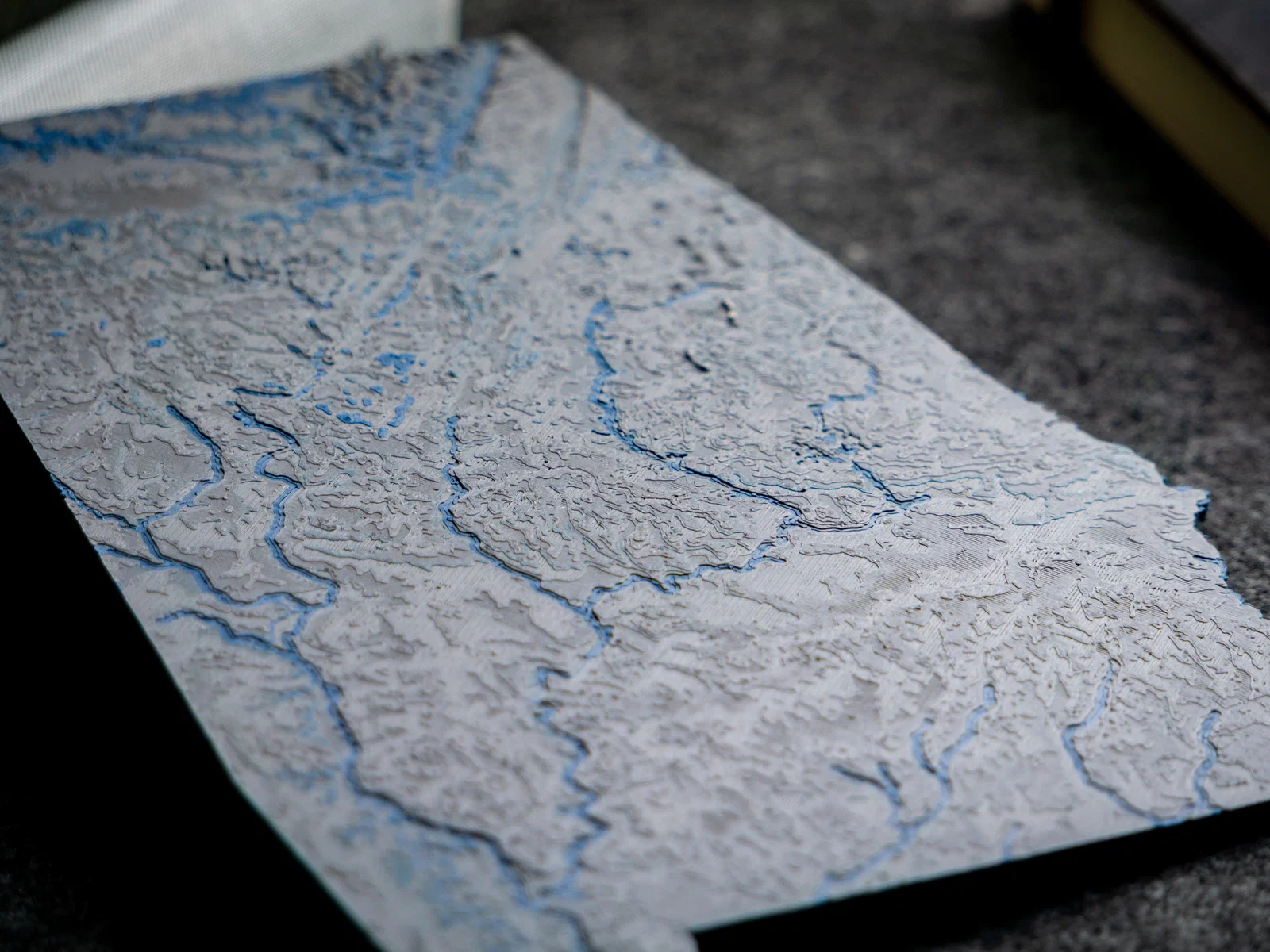

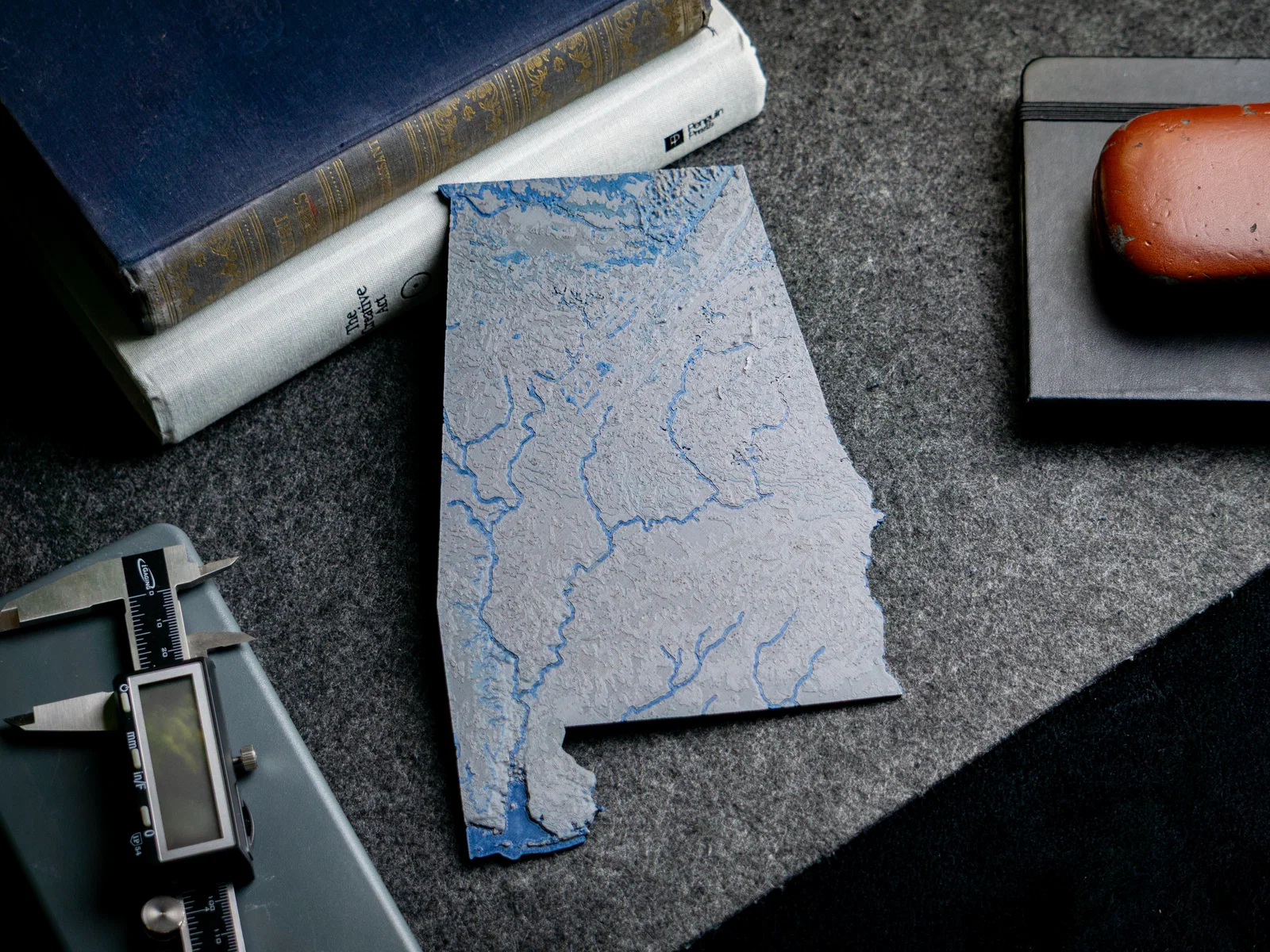

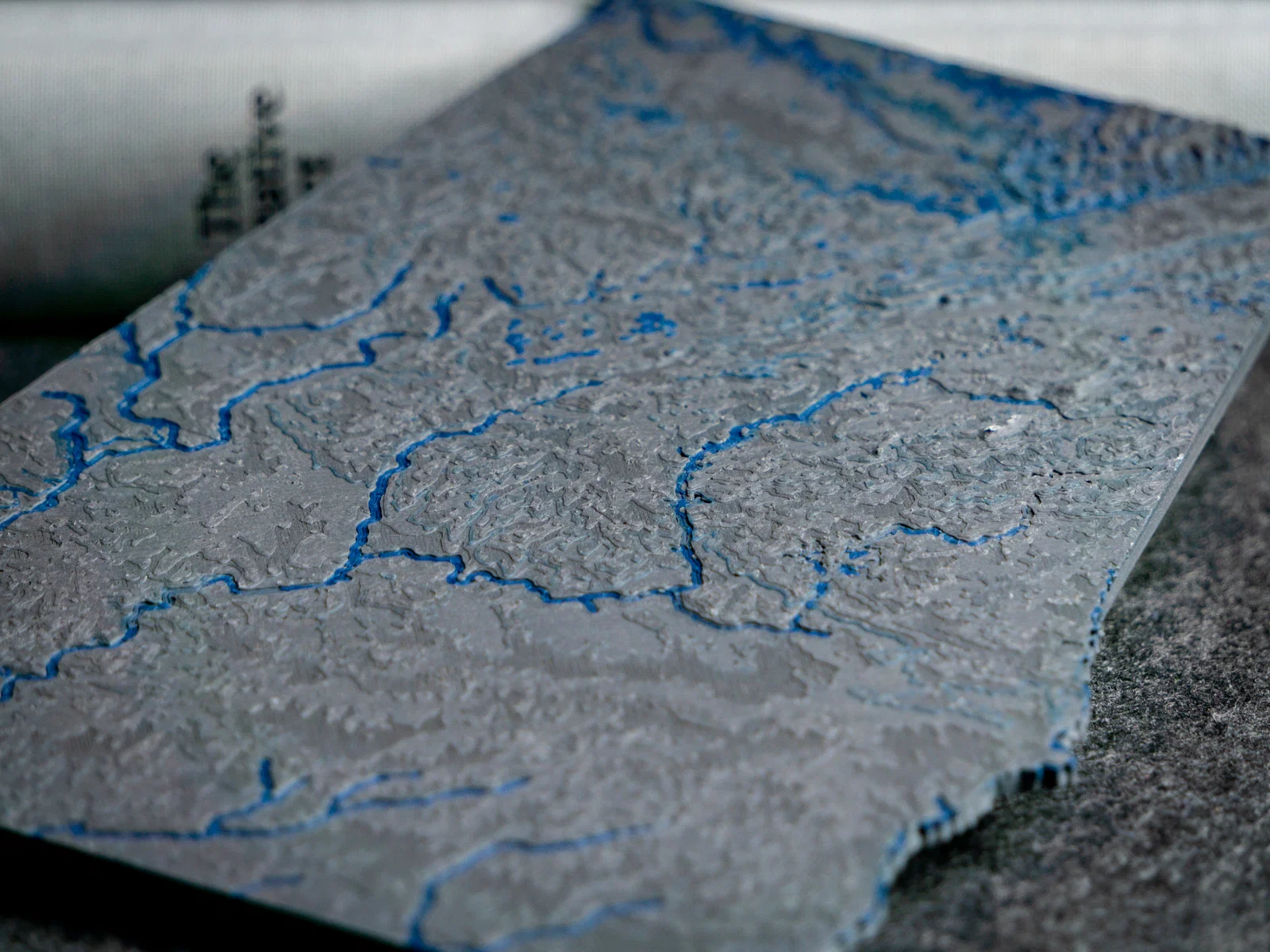

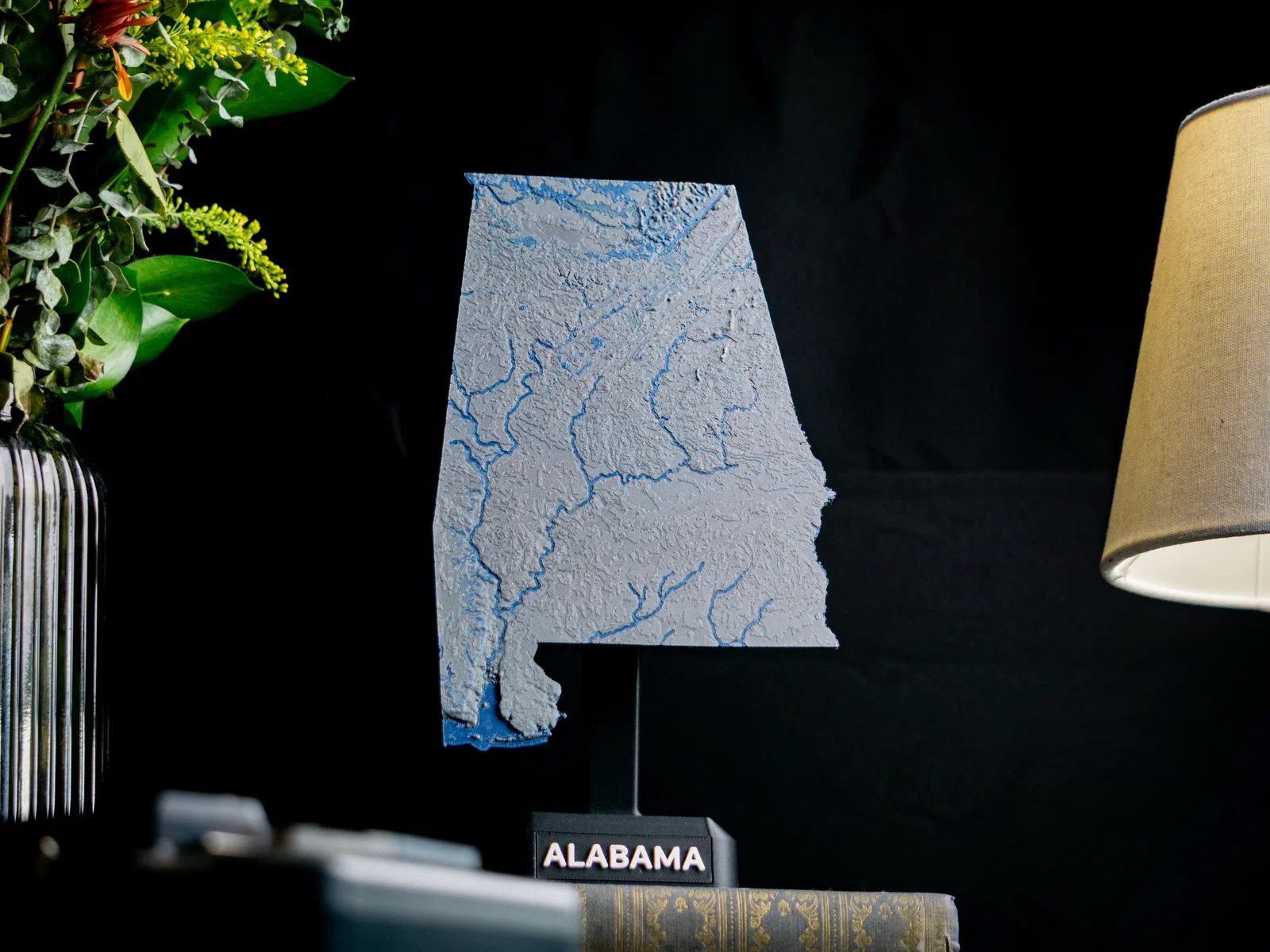

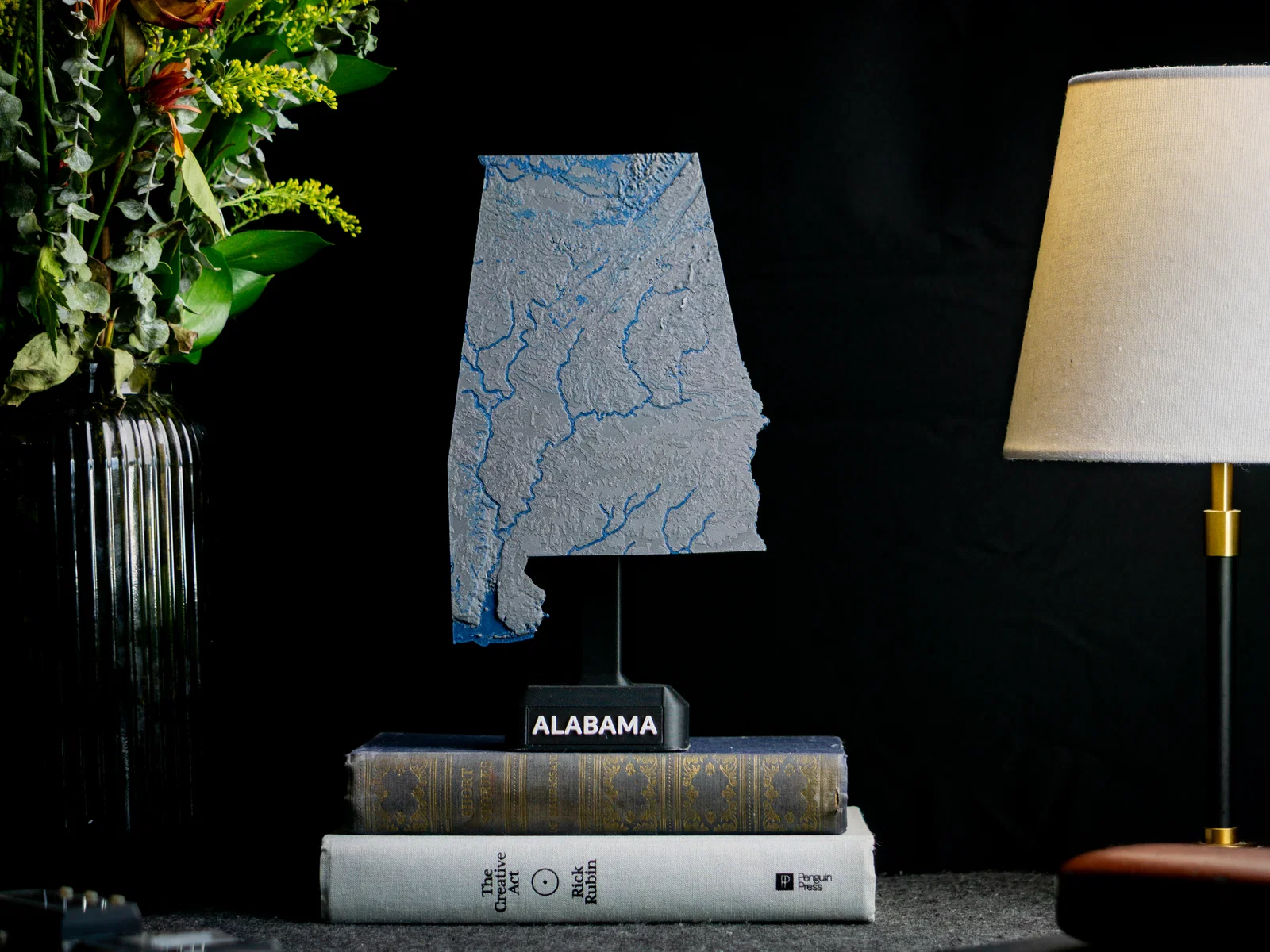

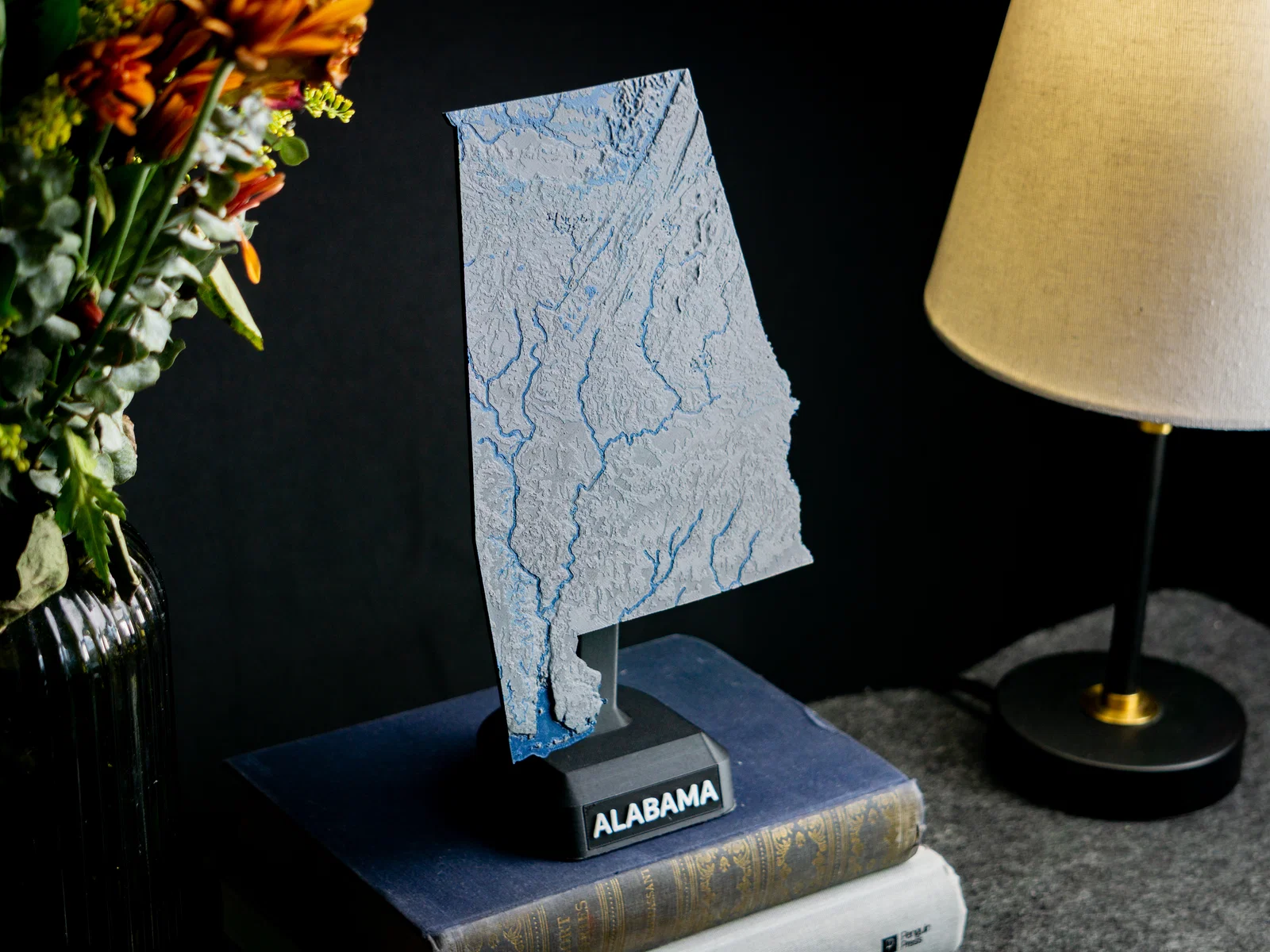

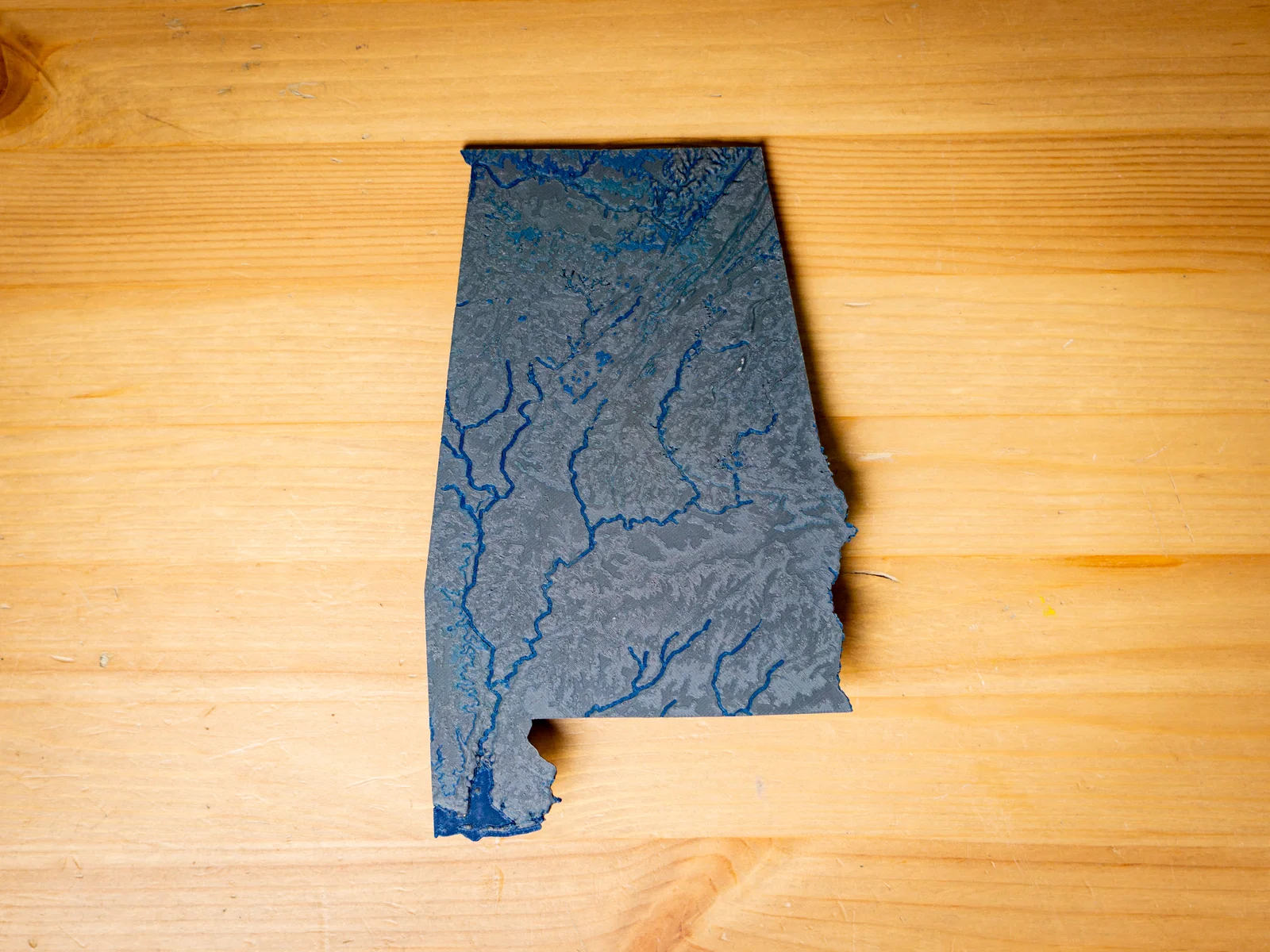

Ảnh mô hình thực tế bởi JP Designs

Công cụ sử dụng: QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Hãy cùng ủng hộ dữ liệu mở và phần mềm nguồn mở FOSS nhé.
