Bộ gá đa năng cho máy phay cầm tay (Palm Router Jig)

Tôi rất cần một bộ gá (jig) đa năng cho máy phay cầm tay (palm router) để thực hiện các công việc như soi mép (flush trim), phay tự do, cắt hình tròn và nhiều tác vụ khác. Tôi đã tham khảo nhiều thiết kế khác nhau, nhưng vì chỉ có máy in 3D với khổ in 220x220mm cùng một ít nhựa in, tôi quyết định tự thiết kế riêng.

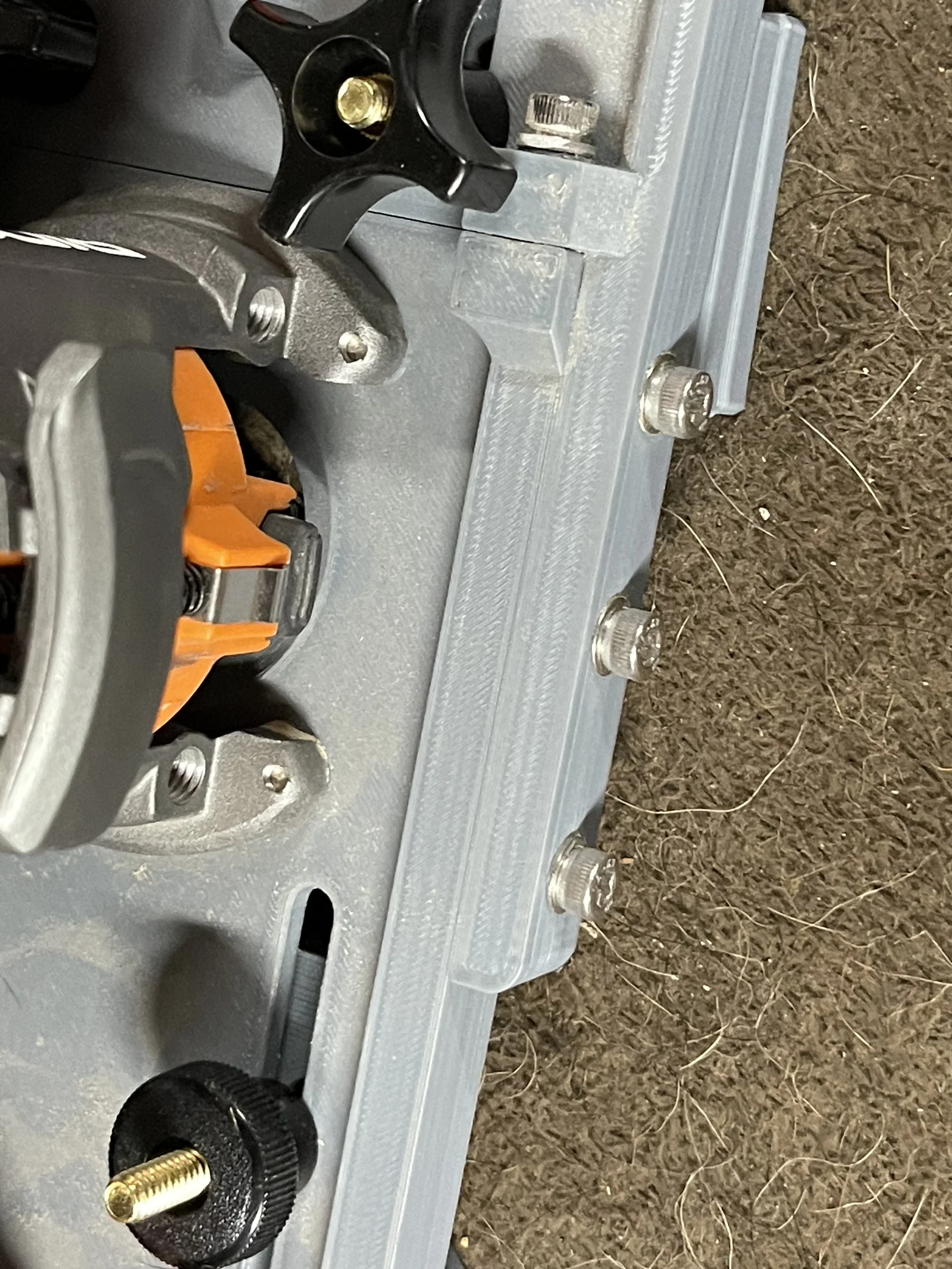

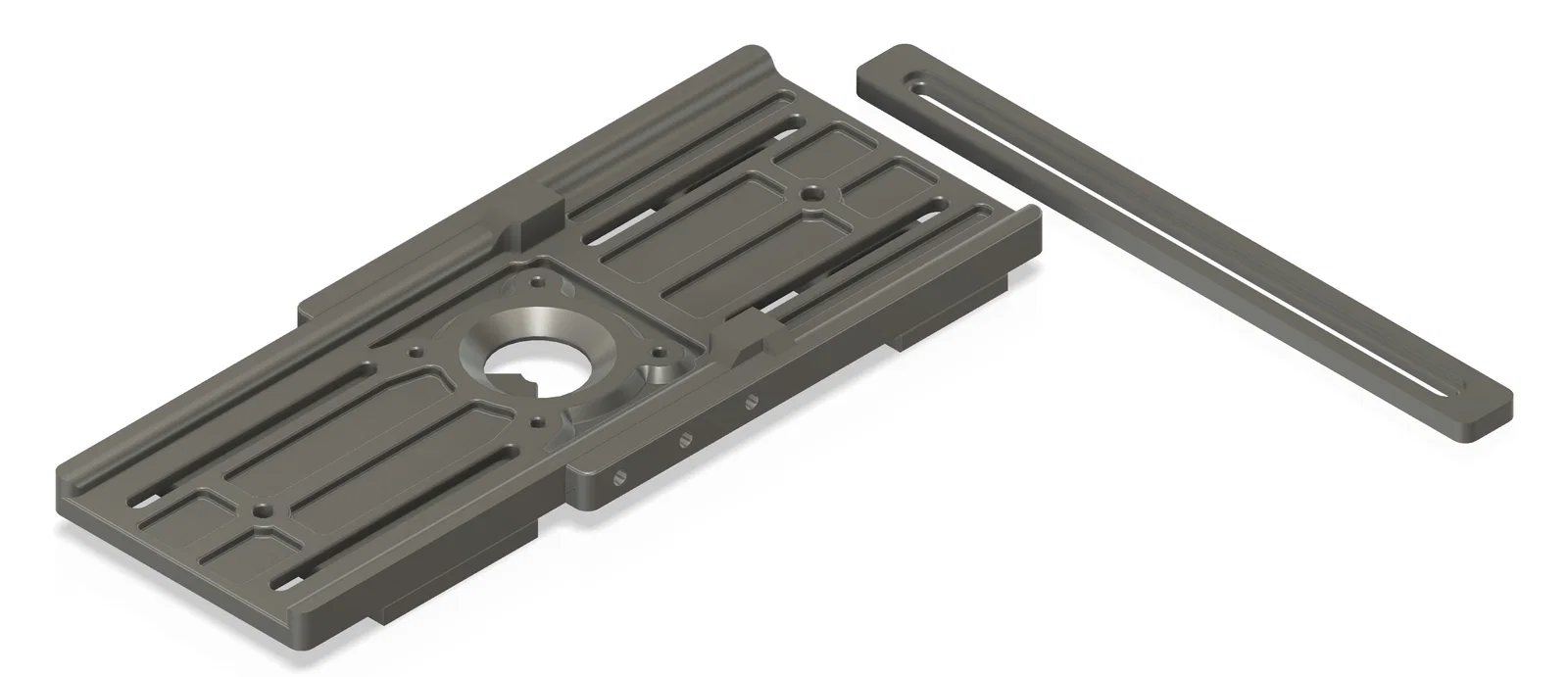

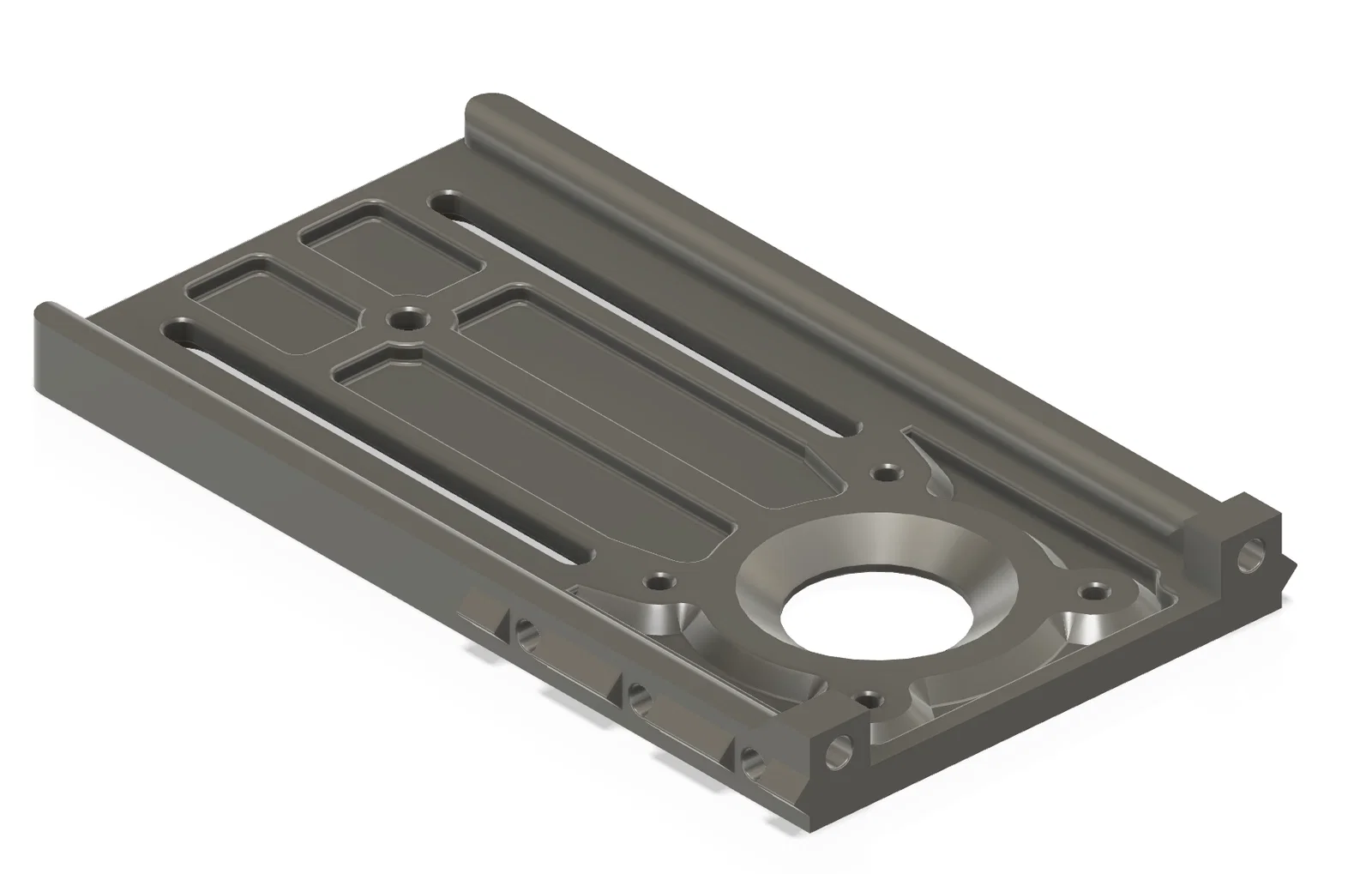

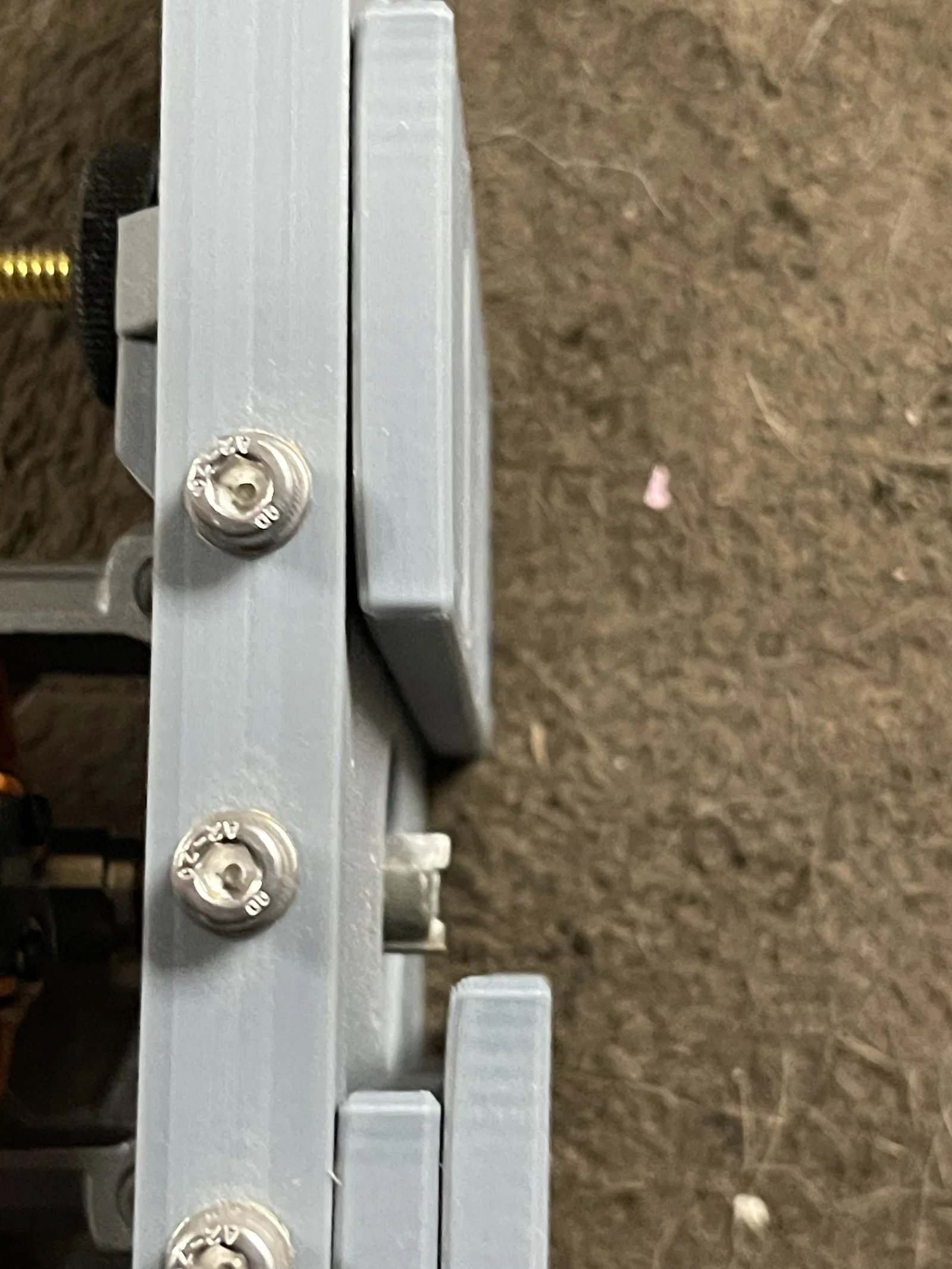

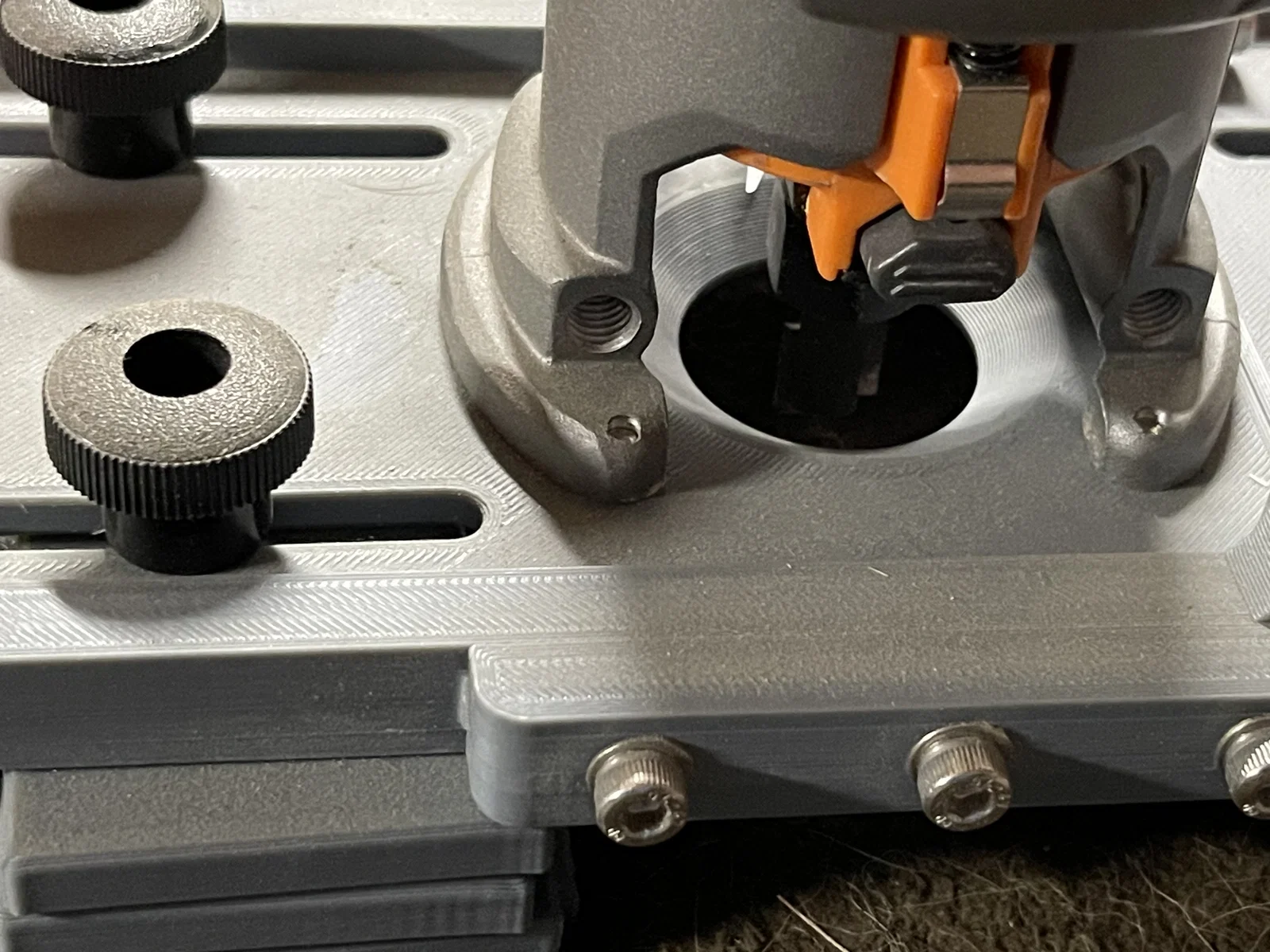

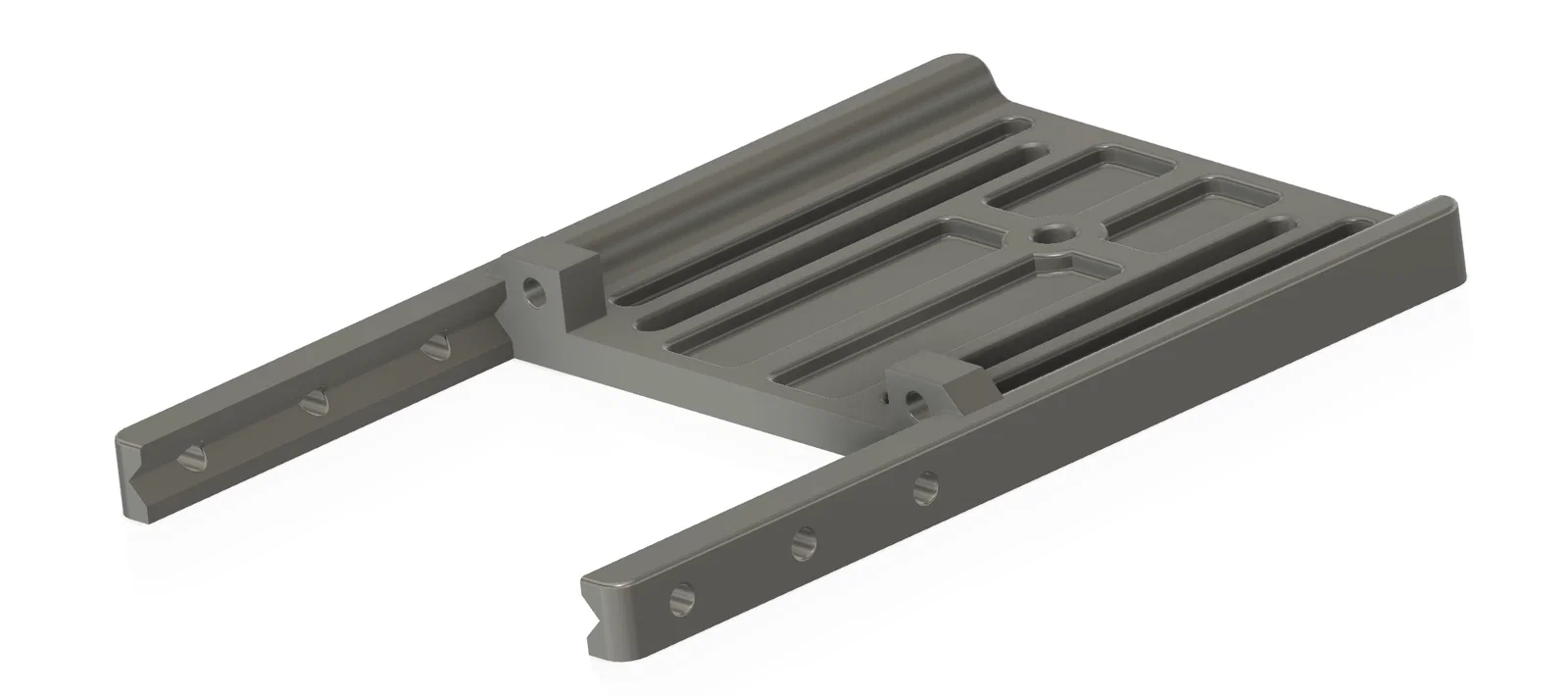

Phần đế chính của bộ gá này được in làm hai mảnh và lắp ráp bằng đai ốc nhiệt (heat inserts). Tôi dùng máy phay Ridgid và đã thiết kế để vừa khít với nó. Các bác có thể tùy chỉnh lại thiết kế cho máy của mình vì tôi có đính kèm cả file STEP và file F3D (Fusion 360).

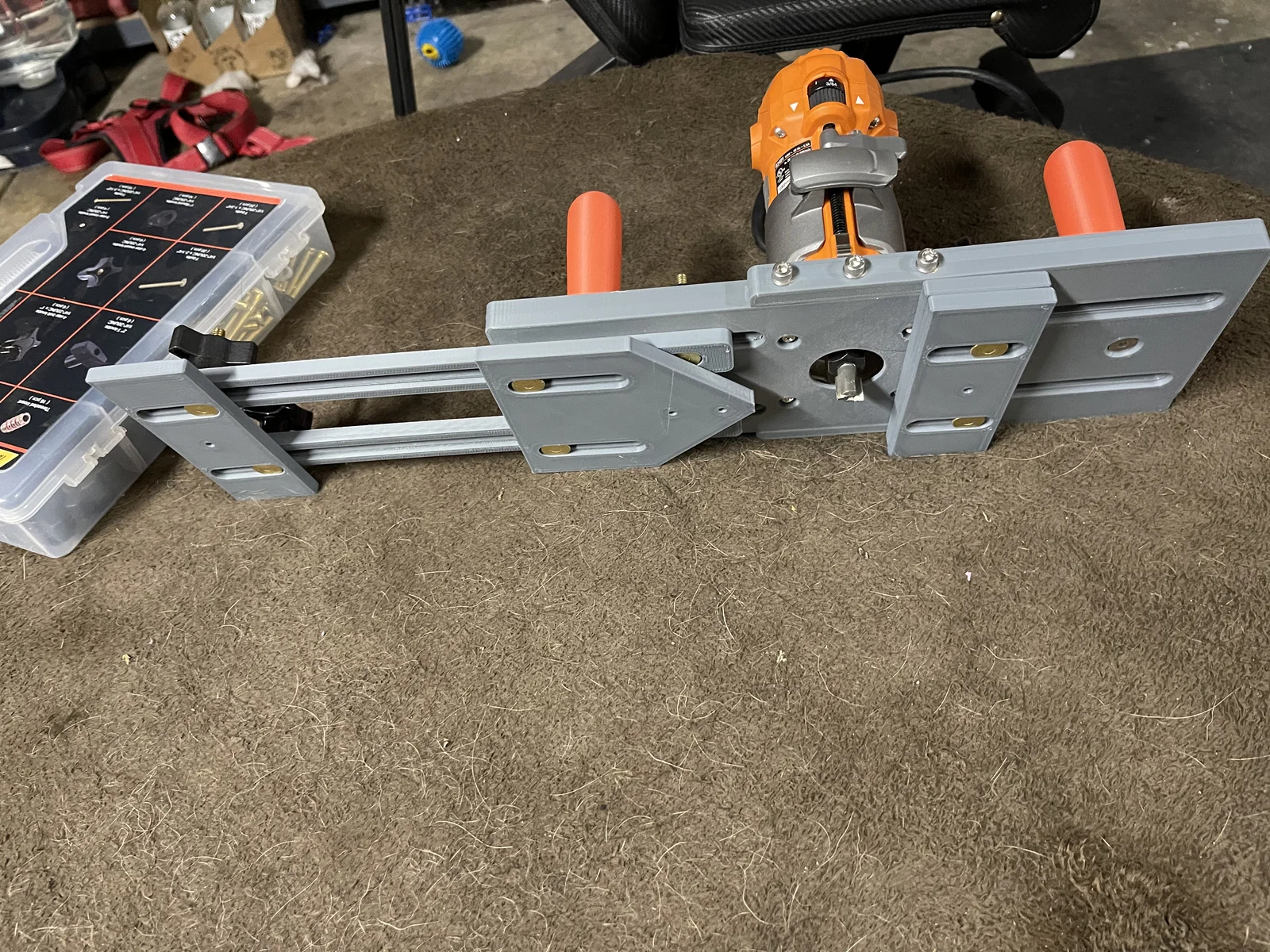

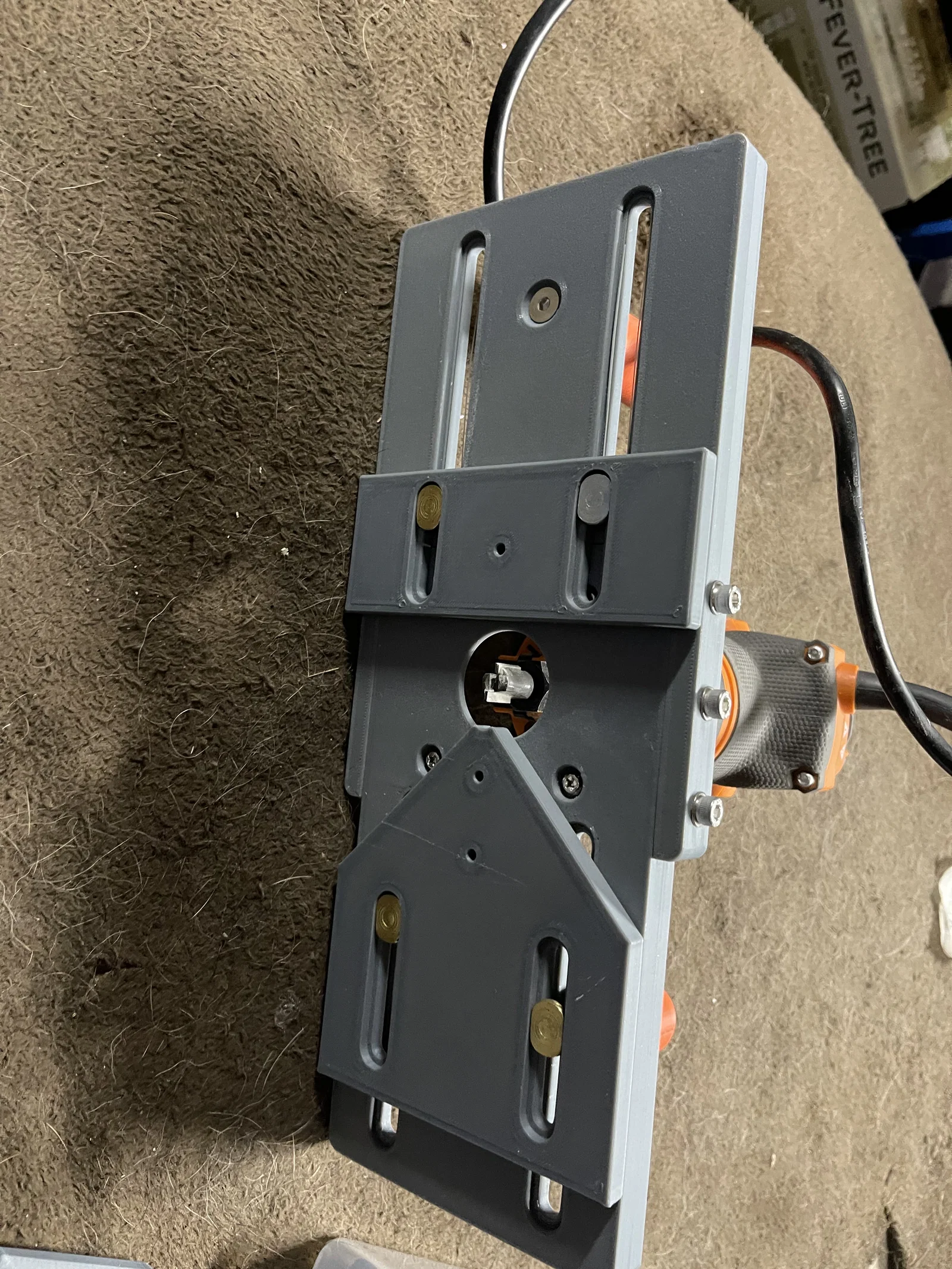

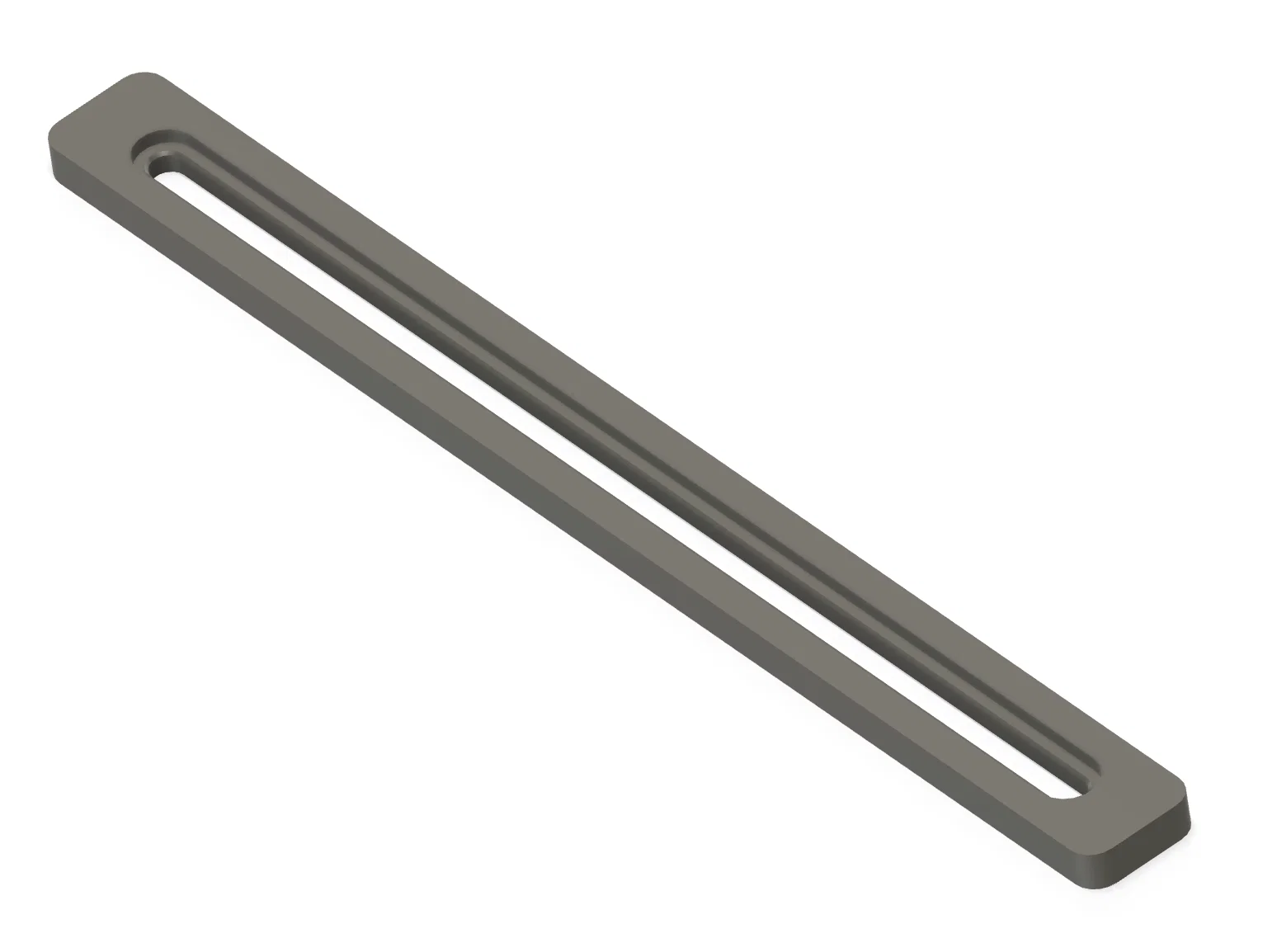

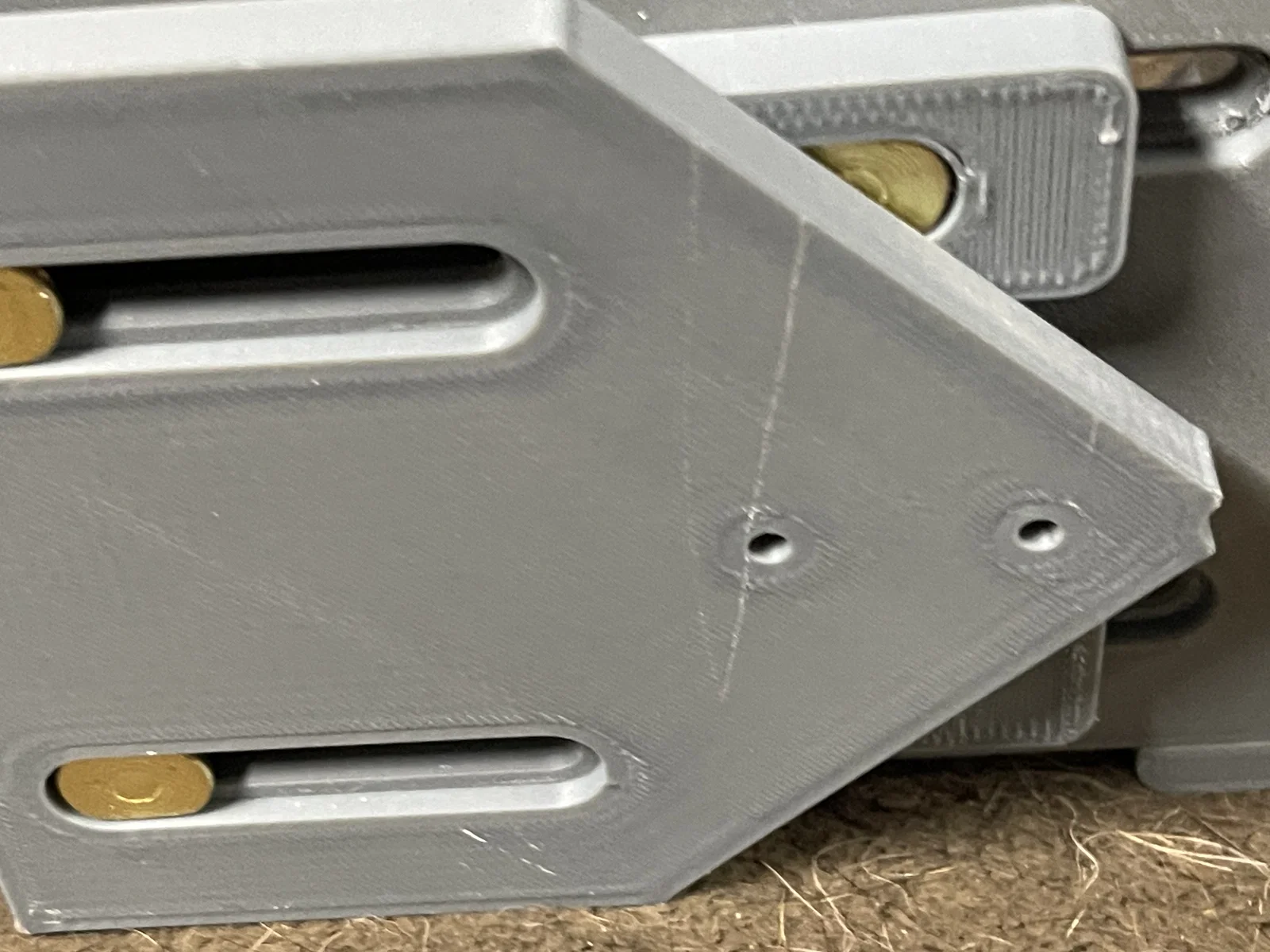

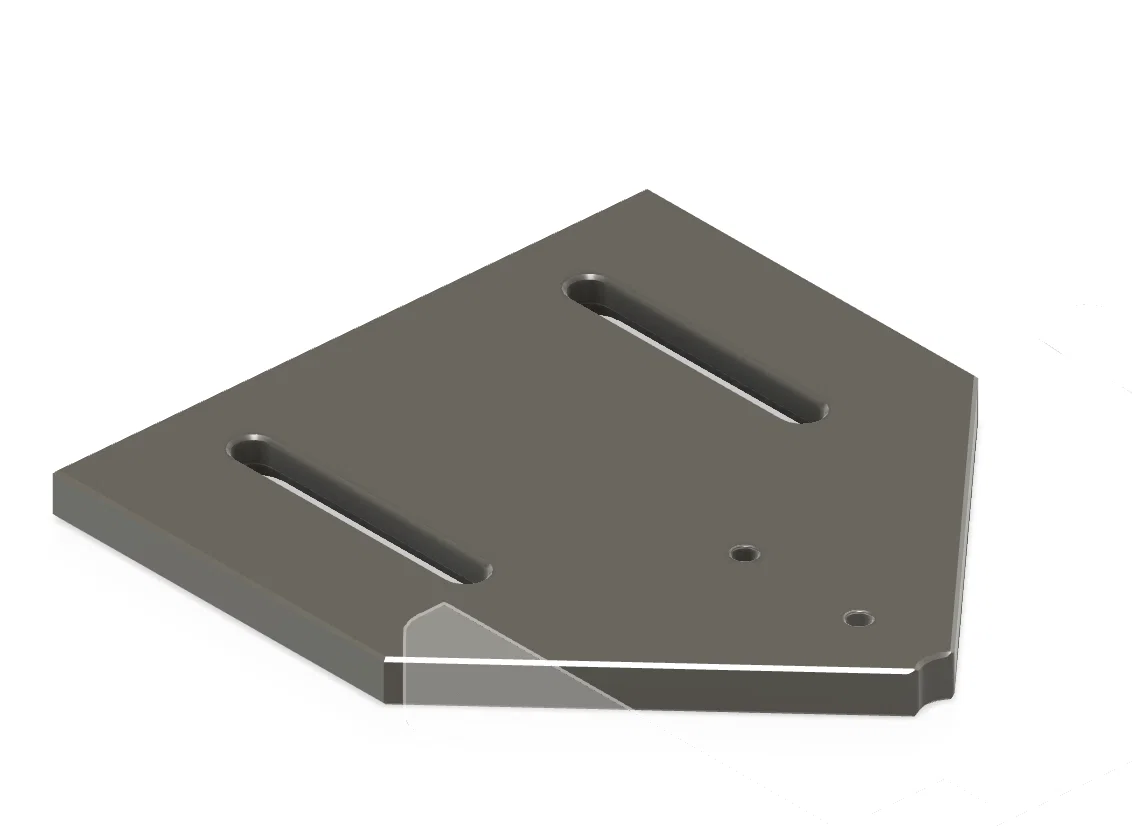

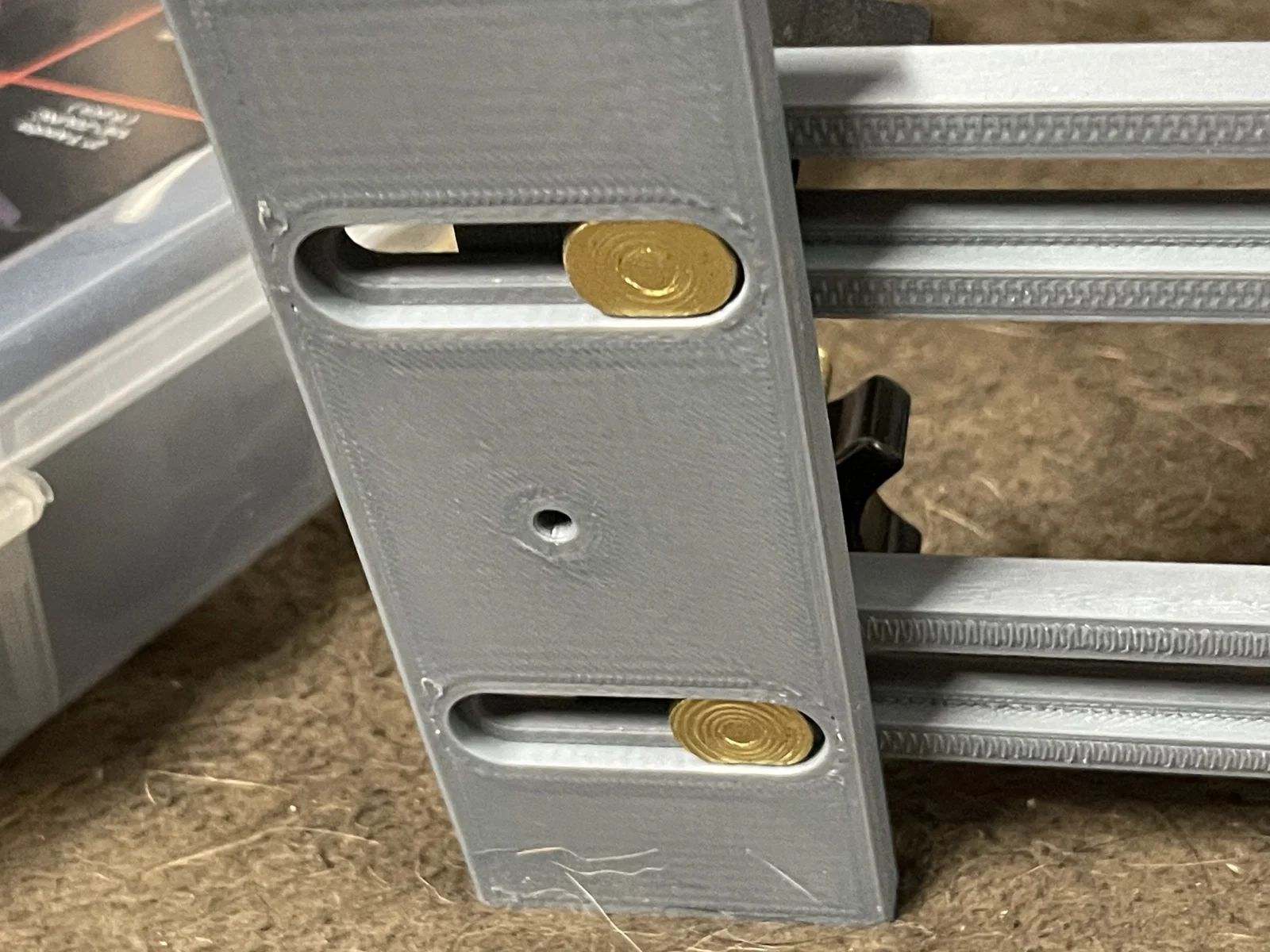

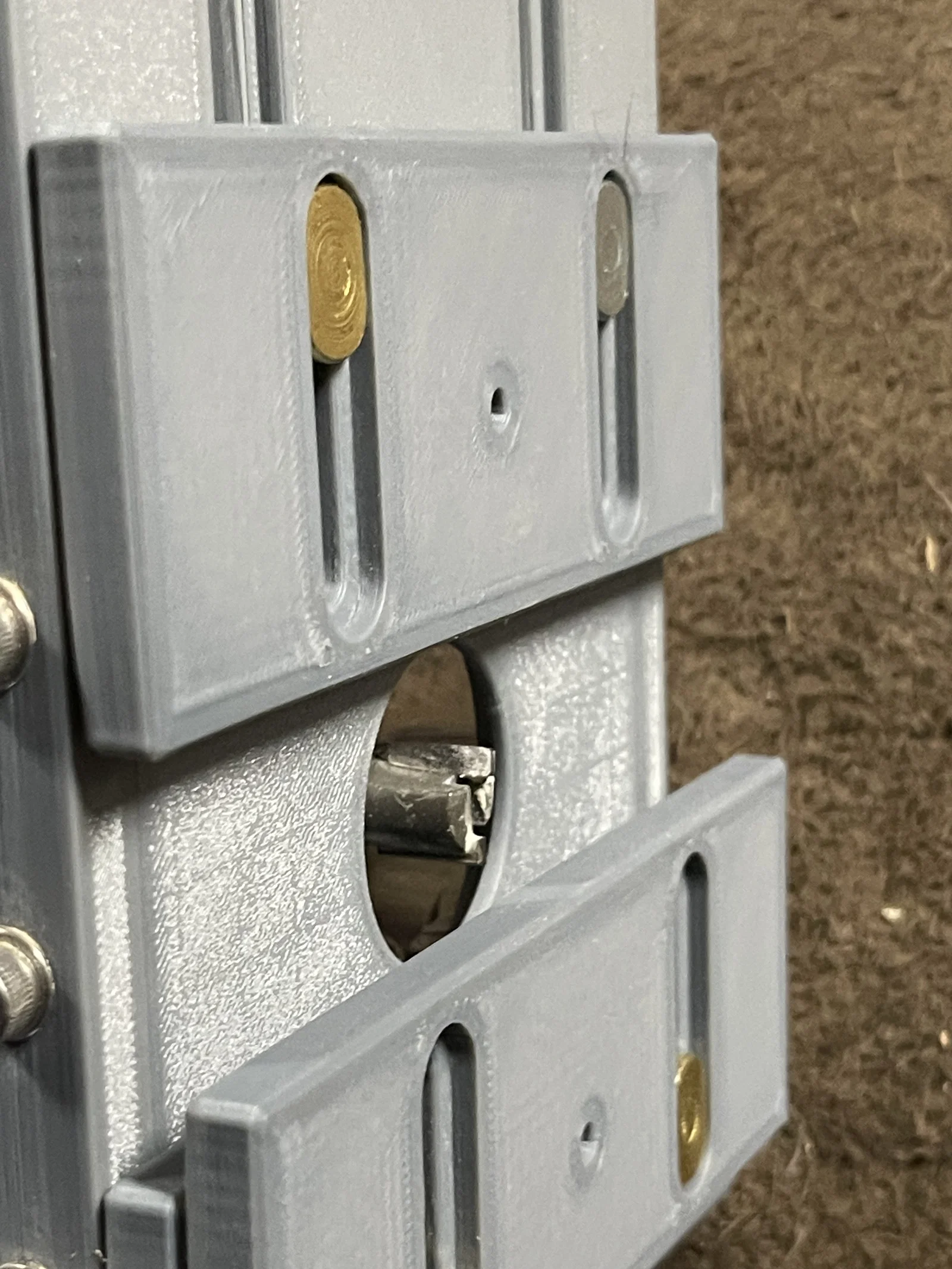

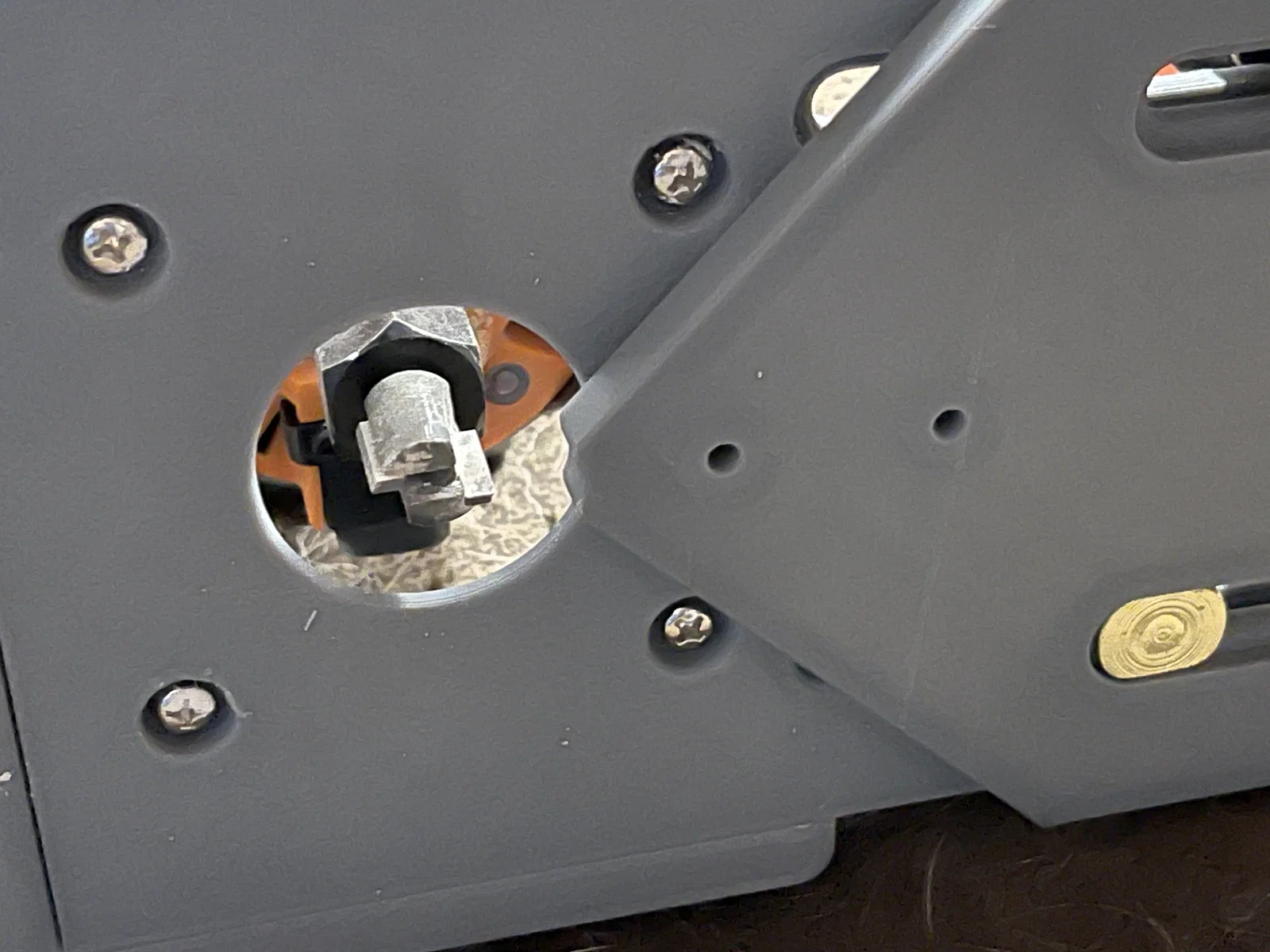

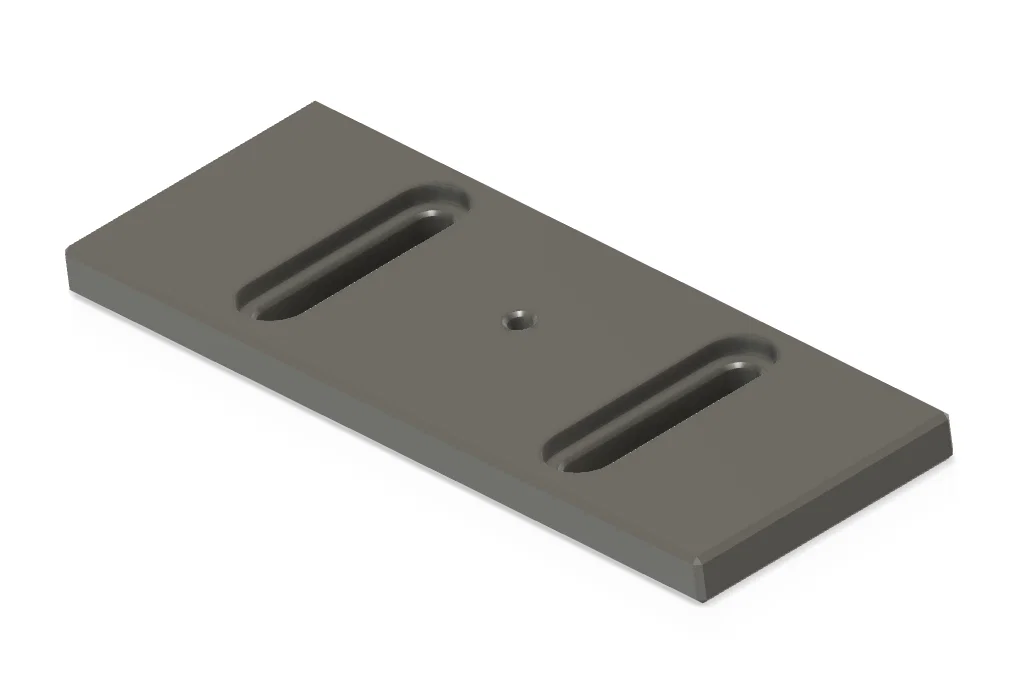

Tôi có đi kèm nhiều bộ chuyển đổi để gắn vào bằng bu lông T-track 1/4 inch mua trên Amazon. Bằng cách kết hợp các linh kiện khác nhau, các bác có thể dùng nó để soi mép, phay tự do hoặc cắt hình tròn nhờ các lỗ nhỏ trên tấm đế. Những đoạn dài nhất cho phép cắt hình tròn lớn hơn, và chúng được thiết kế tối ưu cho khổ in 220mm.

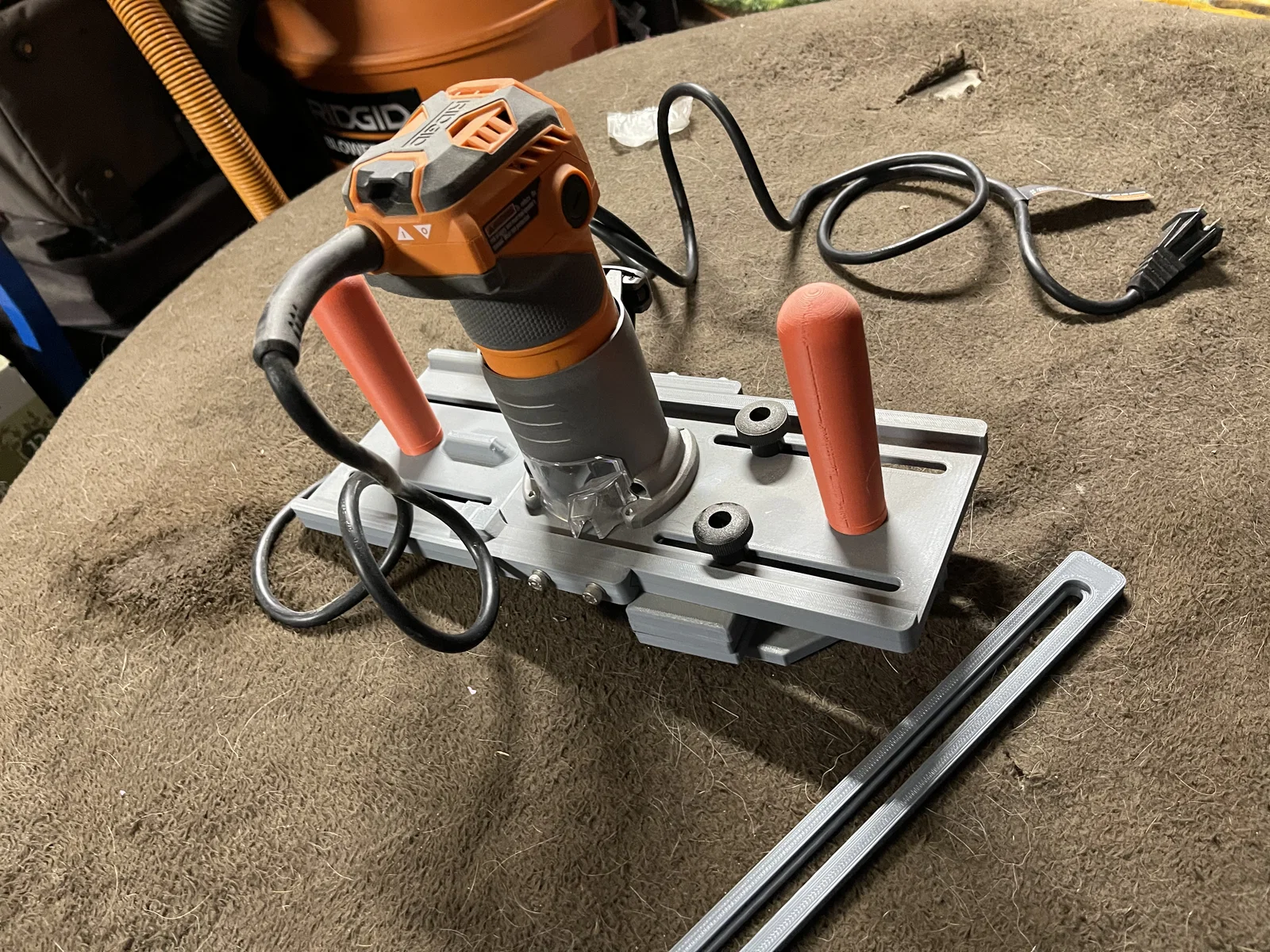

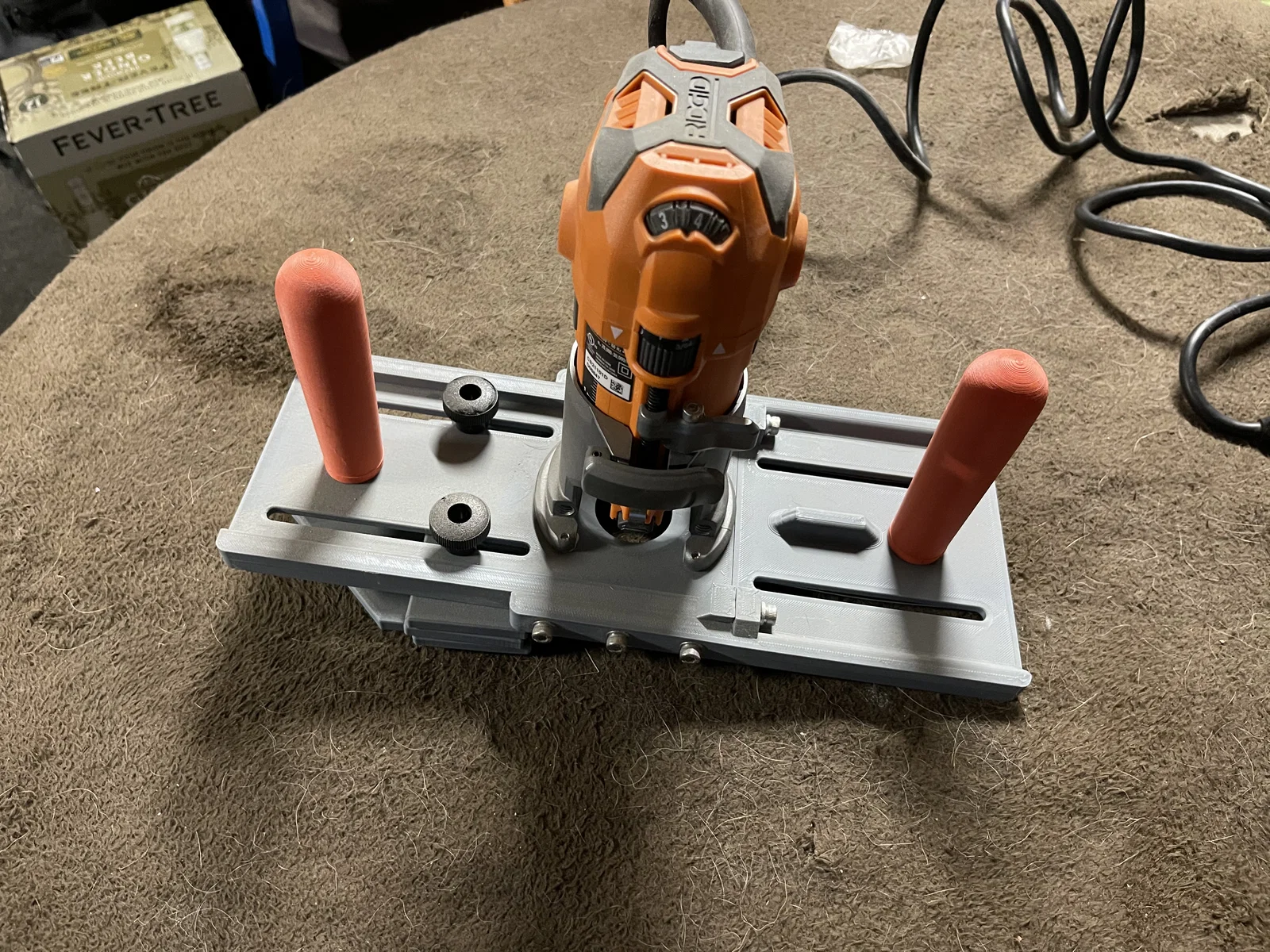

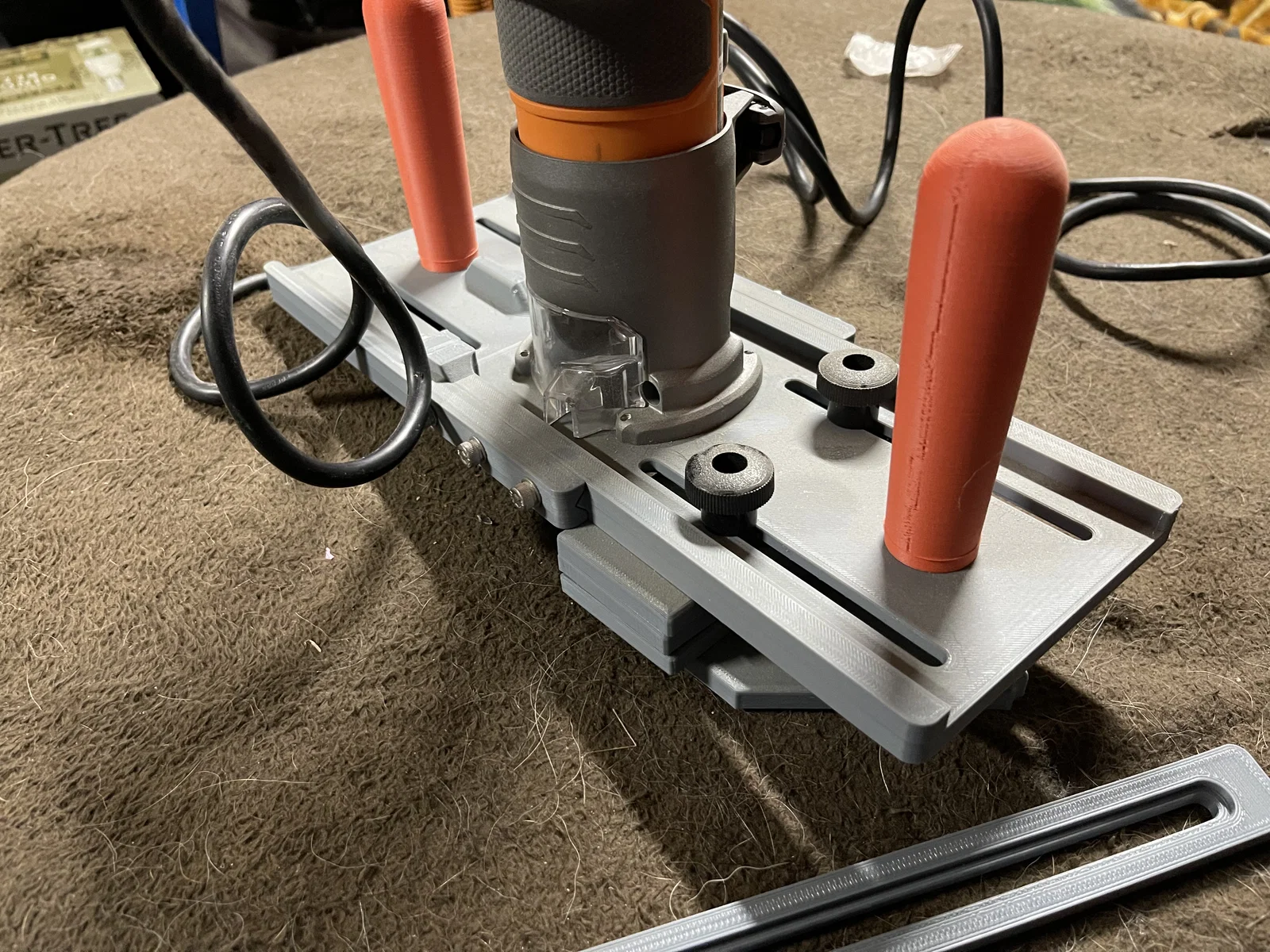

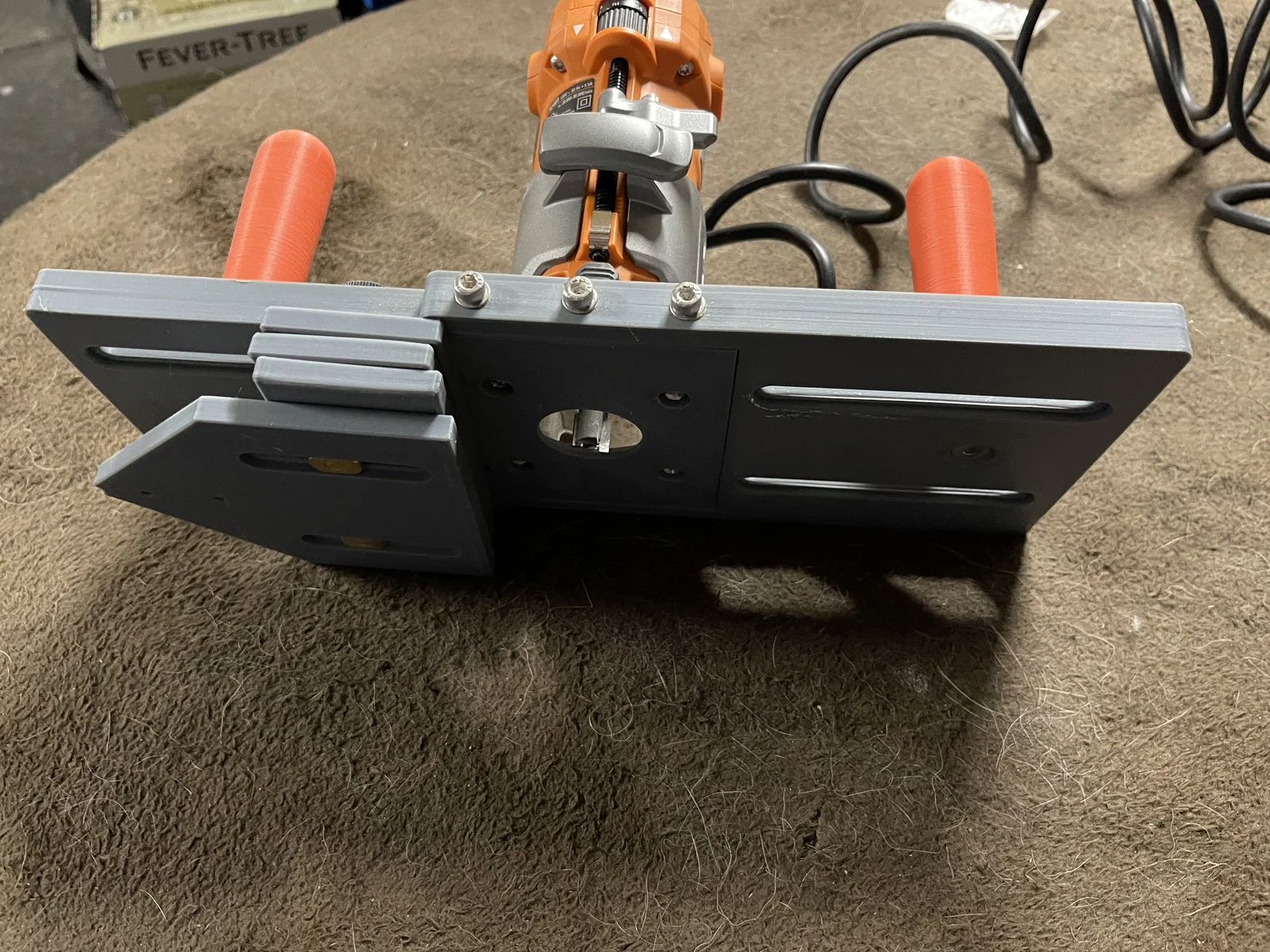

Trong hình ảnh, các bác sẽ thấy có phần tay cầm (tôi cũng có đăng trên trang của mình). Chỉ cần in một nửa tấm đế và một tay cầm là đã có ngay một bộ gá nhỏ gọn để bắt đầu rồi.

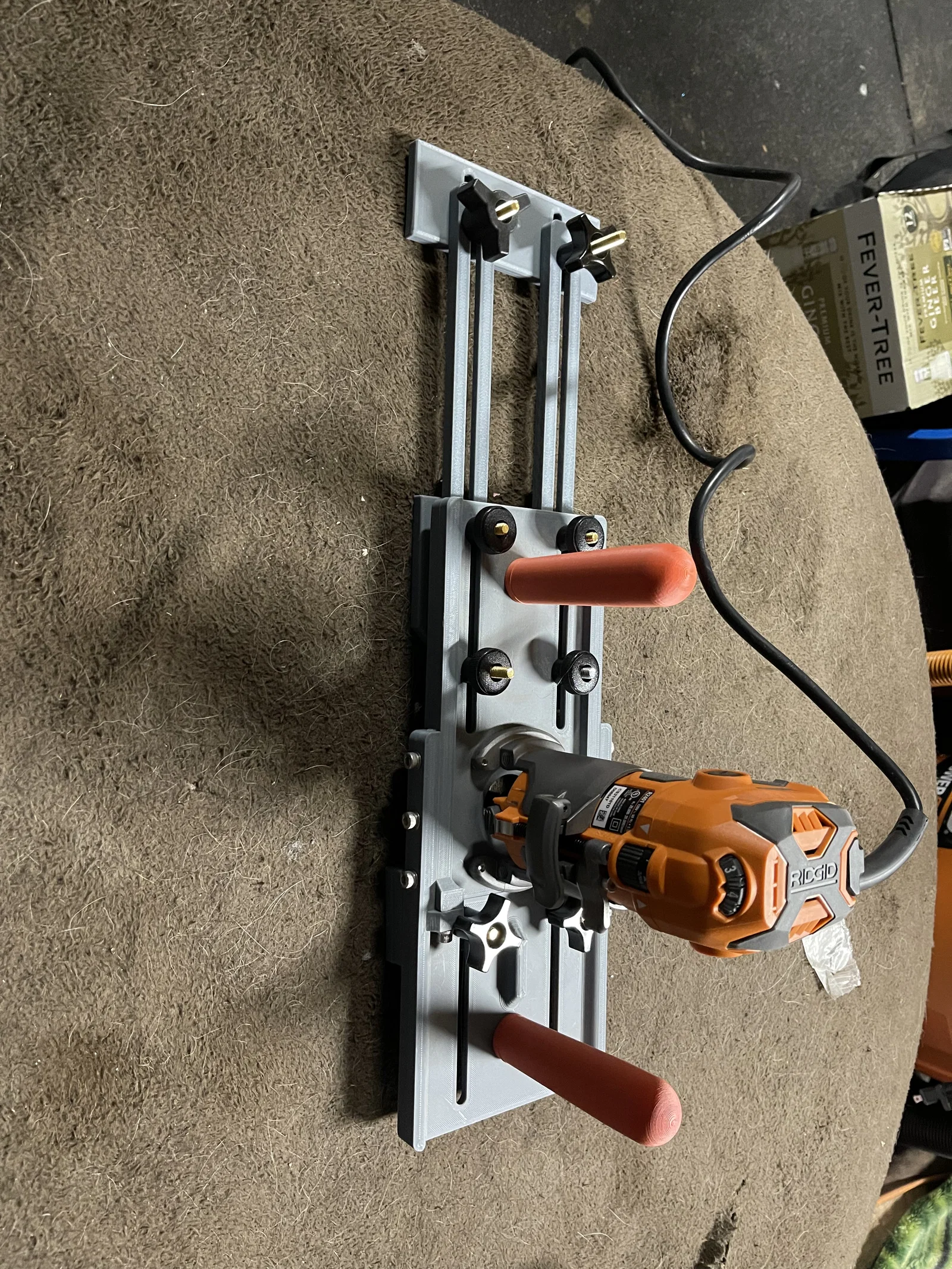

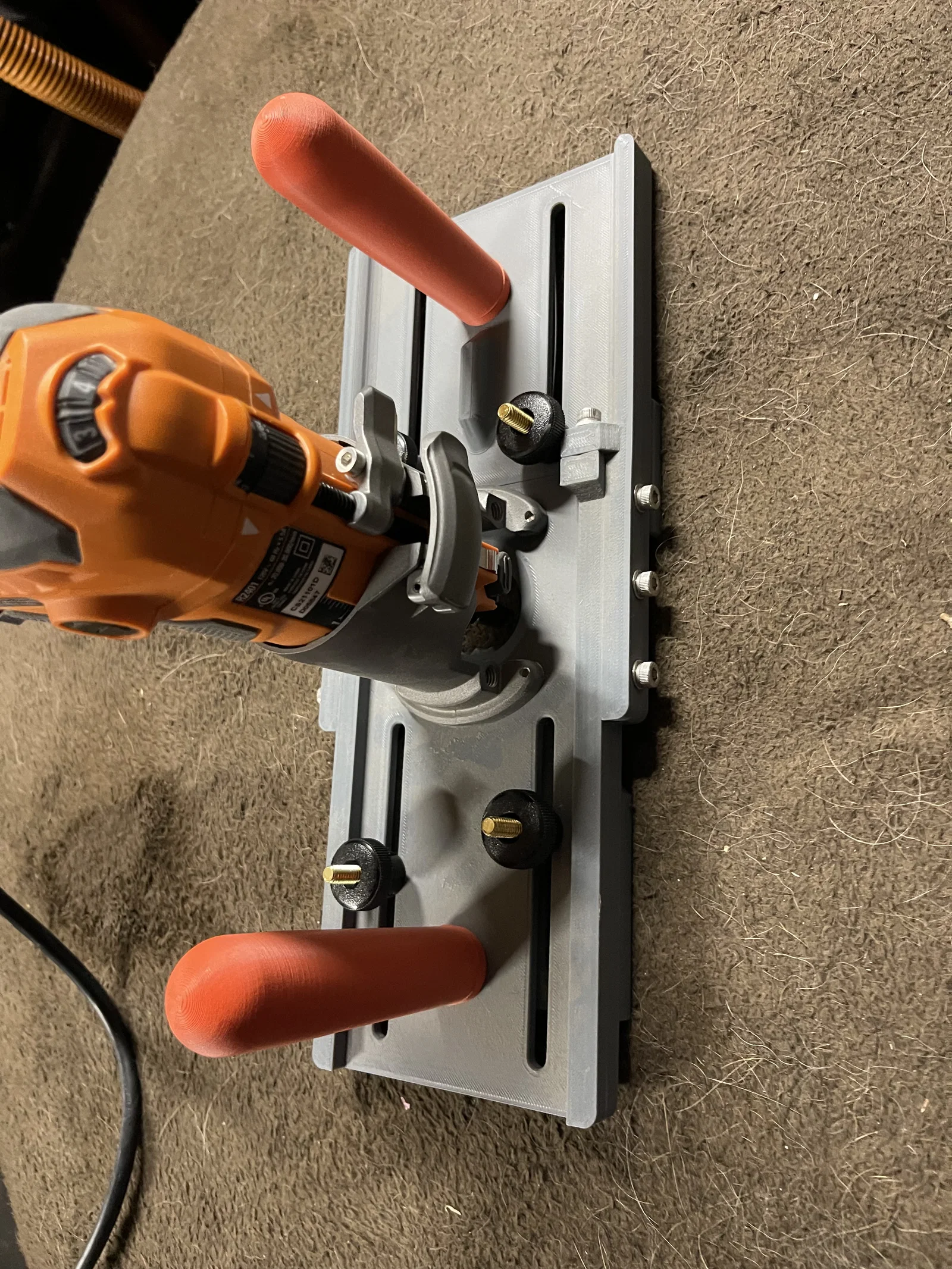

Tôi đã đăng rất nhiều ảnh hướng dẫn các thiết lập khác nhau, nhưng chắc chắn các bác sẽ còn tìm ra nhiều cách phối hợp sáng tạo hơn nữa.

Lưu ý: Hãy in bằng loại nhựa ít co ngót và đảm bảo độ cứng vững. Tôi đã thử in bằng PLA và thấy dùng khá ổn, nhưng khi nào có máy in kín (enclosed), tôi sẽ thử dùng ABS-CF.

Đúng là phần quan sát mũi phay vẫn có thể cải thiện tốt hơn, nhưng hiện tại nó vẫn rất hiệu quả. Tôi chia sẻ thiết kế này với hy vọng các bác sẽ cùng nhau nâng cấp nó. Nếu bác nào có thời gian, đây là vài gợi ý của tôi:

1. Thiết kế tấm trung tâm có thể tháo rời để tương thích với nhiều loại máy phay khác nhau.
2. Thiết kế đế liền cho máy in 3D khổ lớn.
3. Tích hợp thêm hệ thống hút bụi vào tấm đế.
4. Làm thêm các đầu chuyển đổi cho nhiều ứng dụng khác.
5. Tôi đang dùng máy phay DeWalt 20V XR nên rất mong có bản thiết kế phù hợp với dòng này.

Vì không có thời gian nên tôi chưa làm được, rất mong được thấy các bản nâng cấp của các bác!
