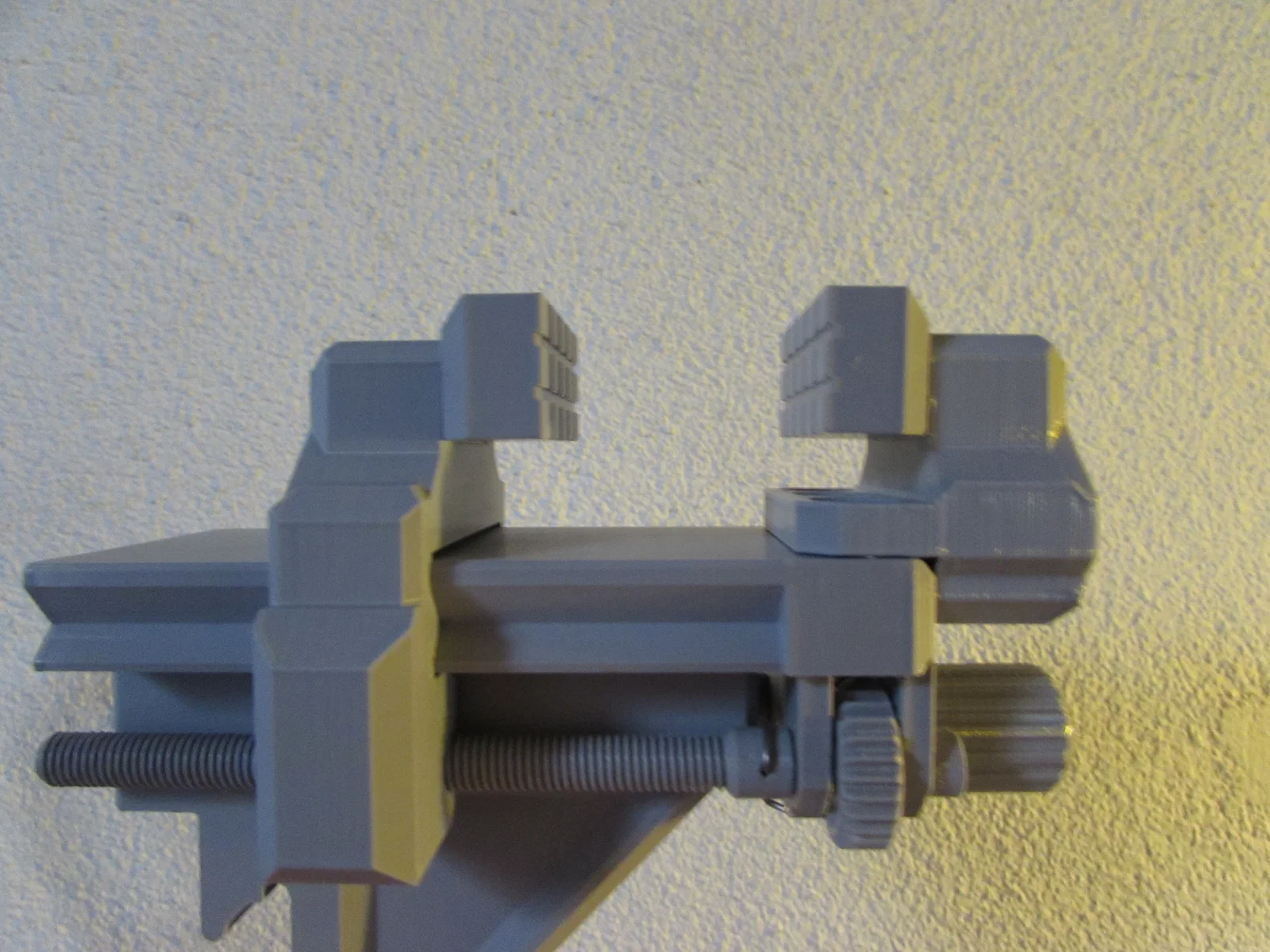

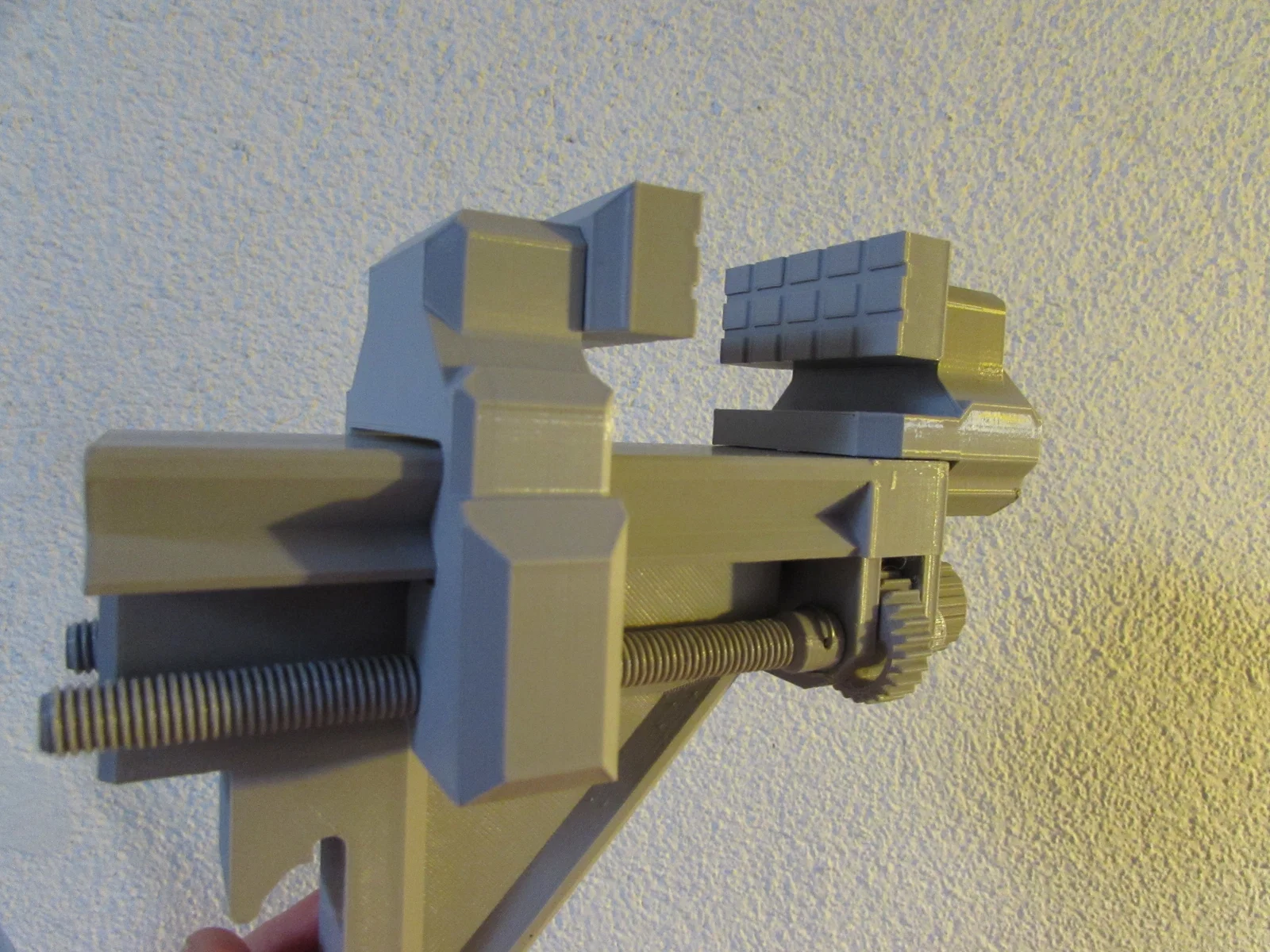

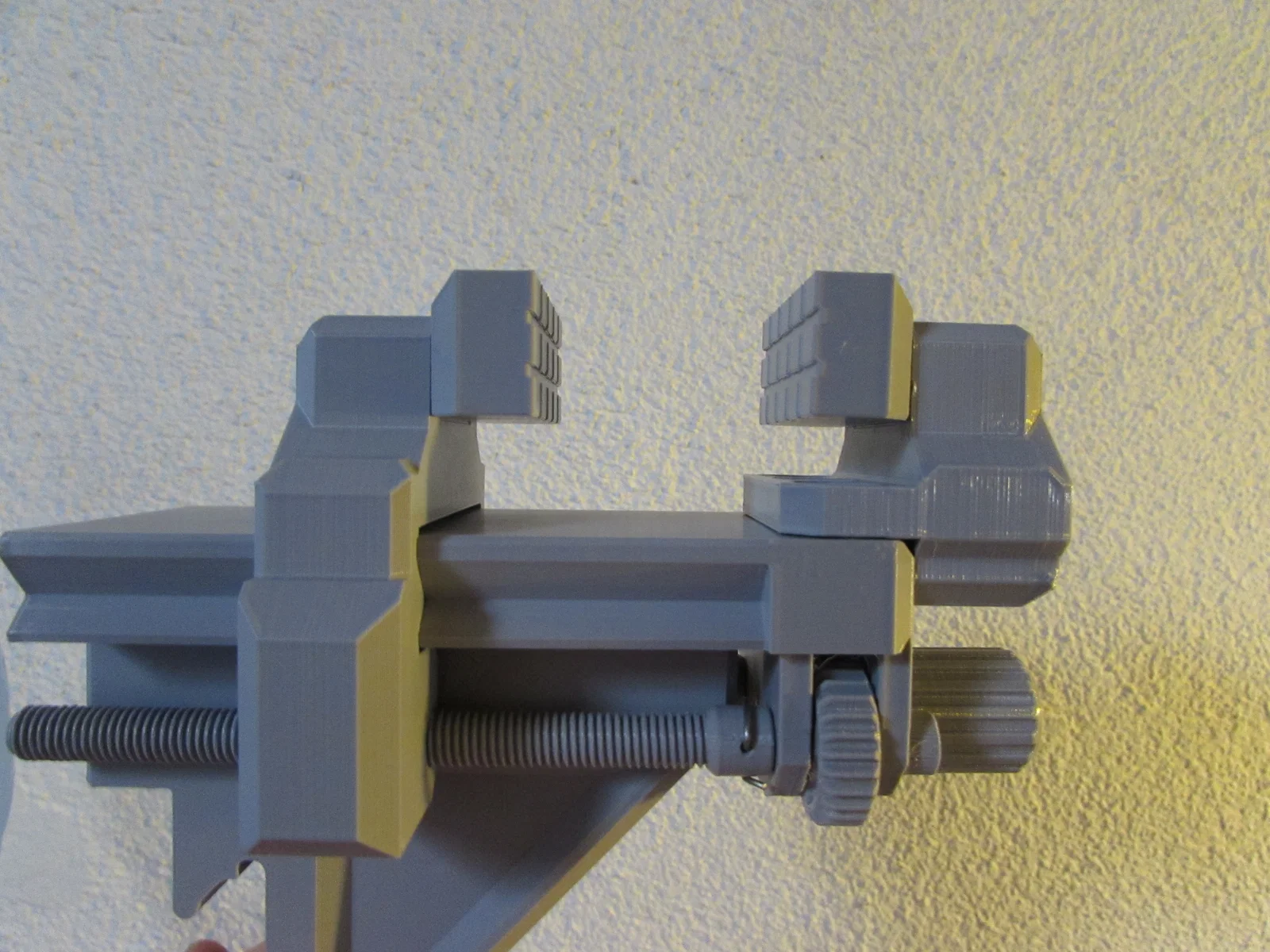

Ê-tô để bàn cho bàn làm việc Festool MFT 3

Ê-tô để bàn đa năng, dễ lắp ráp cho bàn làm việc Festool MFT 3

Hiện tại mình không có bàn Festool nên không có cách nào để kiểm tra thực tế, vì vậy có thể sẽ có chút sai sót về dung sai. Nếu mọi người gặp vấn đề gì, hãy phản hồi để mình chỉnh sửa và cải thiện nhé!

HƯỚNG DẪN LẮP RÁP:

1: Chuẩn bị tất cả các linh kiện (trong hình mình bị thiếu mất một con ốc).

2: Lắp ngàm giữ ê-tô vào thanh trượt như hình minh họa.

3: Đặt các đai ốc (nut) vào các lỗ trên thanh trượt và dùng keo cố định lại.

4.1: Tập hợp tất cả các chi tiết lại.

4.2: Dùng kìm để nối bánh răng nhỏ (smallgear) với trục nhỏ (smallshaft) xuyên qua các lỗ trên thanh trượt.

4.3: Lắp tay cầm vào (có thể dán keo nếu muốn).

4.4: Luồn trục lớn (bigshaft) qua bánh răng lớn (biggear) như hình ở cả hai bên (đảm bảo đầu lớn của trục cùng hướng với tay cầm).

5.1: Chuẩn bị các bộ phận.

5.2: Cắt dây điện đã tuốt vỏ thành các đoạn dài 4cm/1.57 inch.

5.3: Lắp trục vít (leadscrews) vào các trục lớn như hình.

5.4: Luồn dây điện vào các lỗ, đảm bảo đẩy vào hết cỡ. Uốn dây quanh các ốc vít như hình minh họa.

6: Lắp giá đỡ tấm đệm (padholder) vào (nhớ quay phần khuyết về hướng tay cầm).

7.1: Chuẩn bị các bộ phận như hình.

7.2: Lắp giá đỡ cố định (padholderstationary) như hình.

7.3: Bắt vít chặt lại (cần tối thiểu 1 con ốc).

8: Chọn loại đệm mà bạn muốn dùng rồi tận hưởng thành quả thôi!
