Vỏ MAXduino cho board TZXduino / MaxDuino từ ProjectAVR

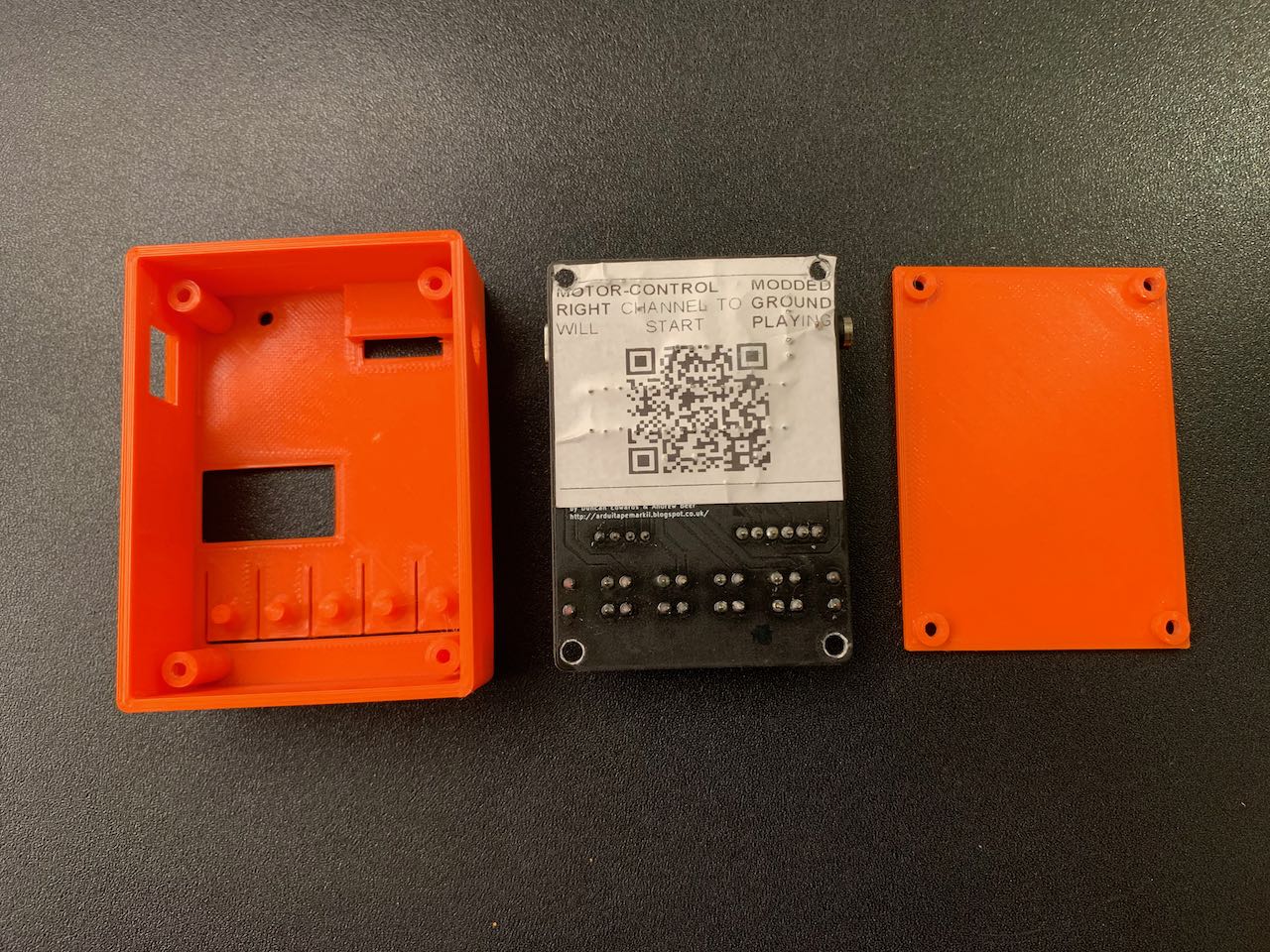

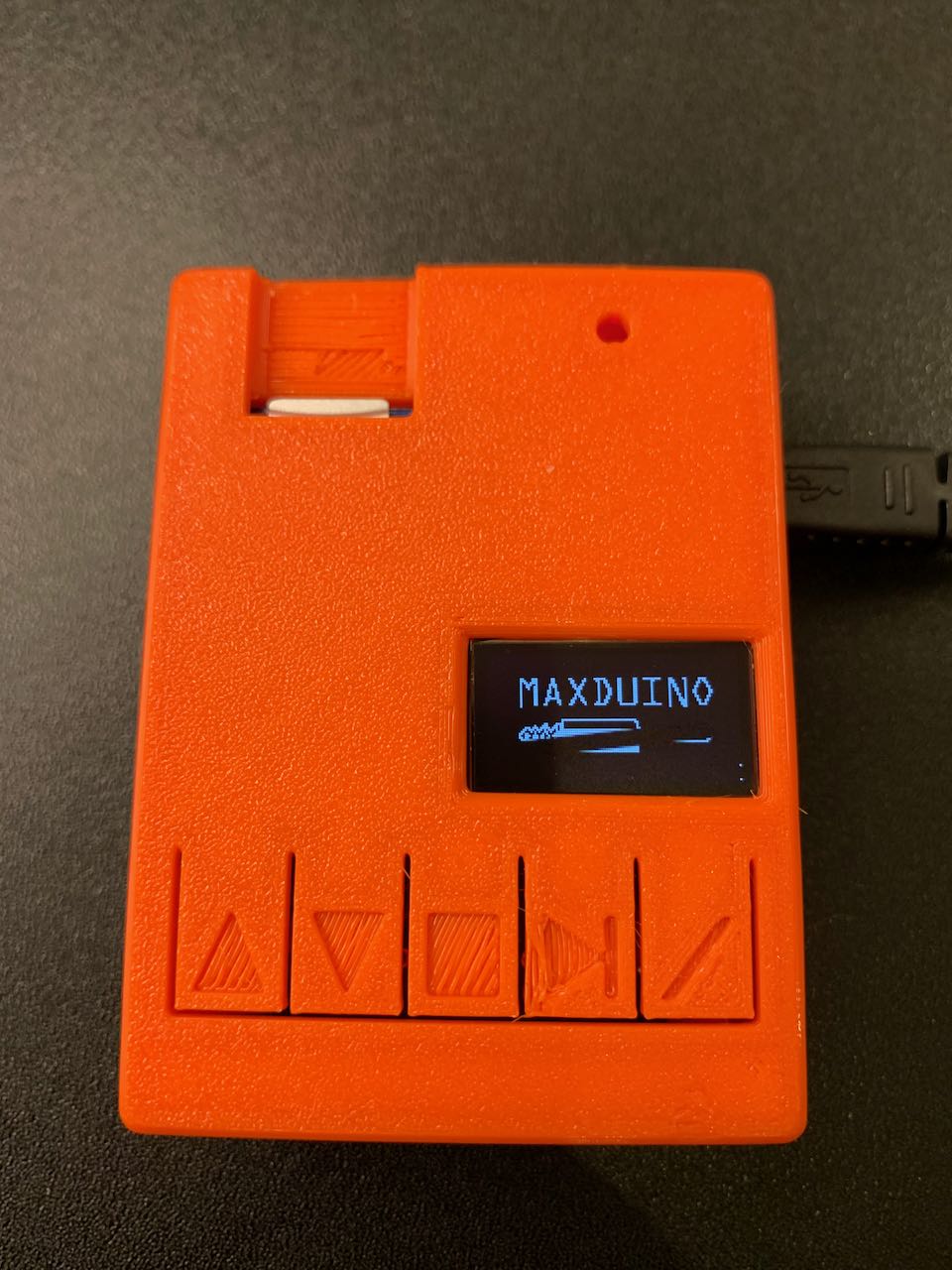

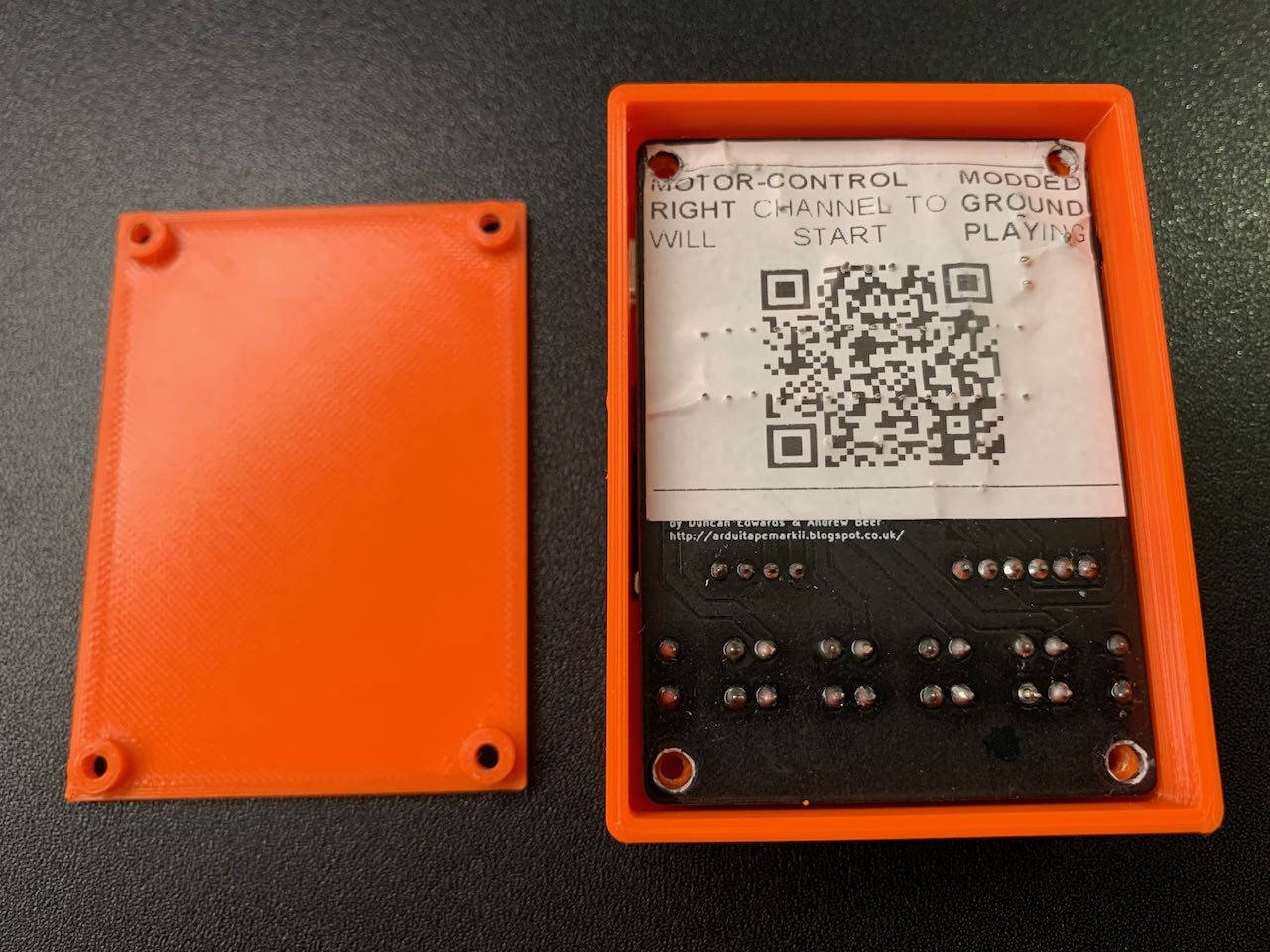

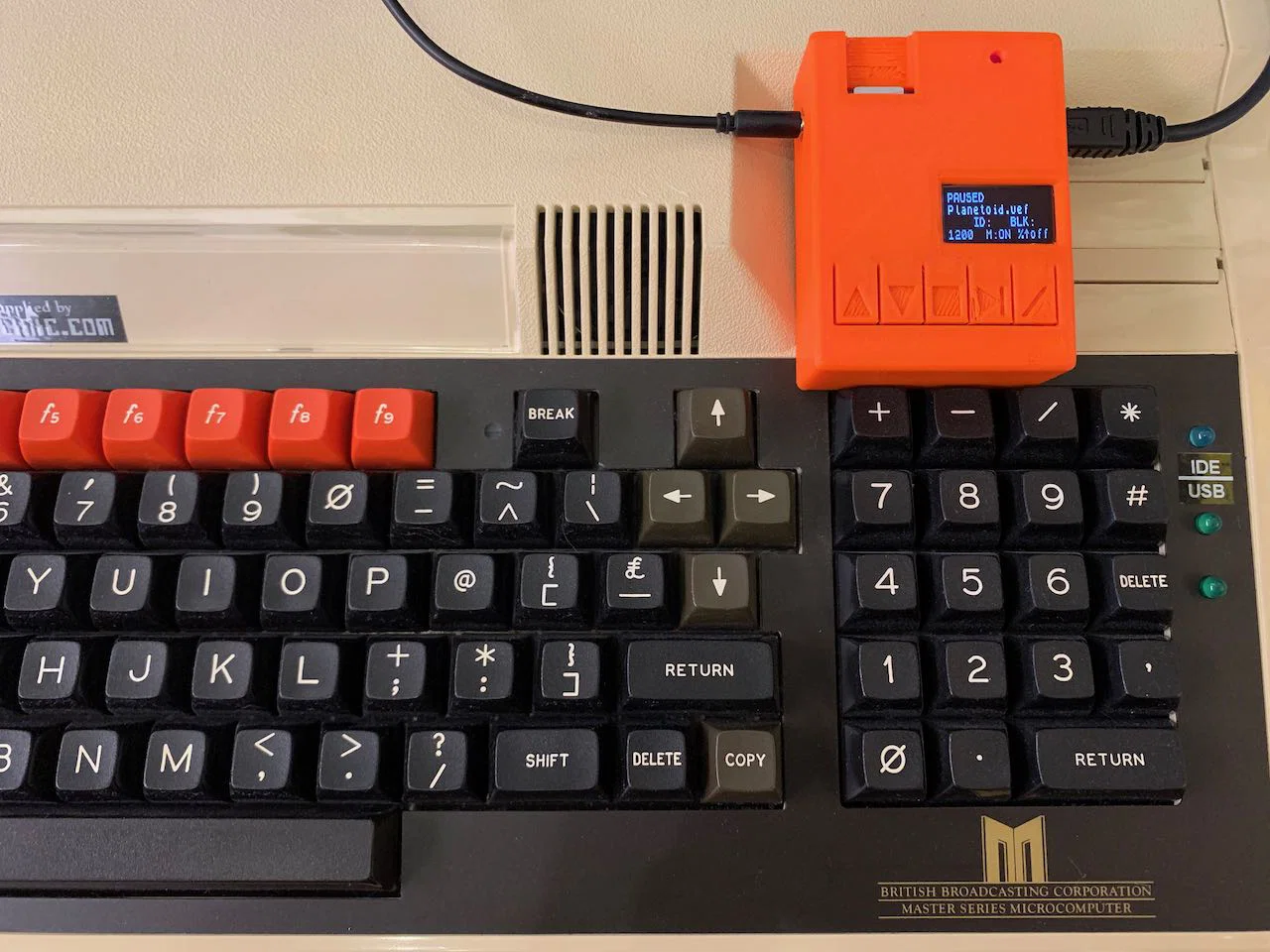

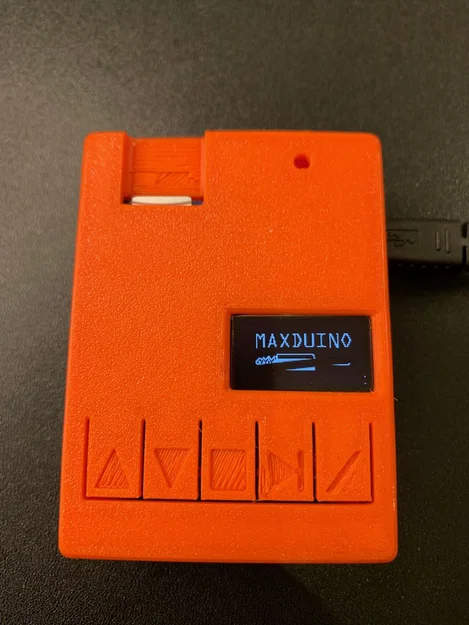

Mình mua cái board "MaxDuino" này trên eBay. Nó hoạt động như một máy phát băng từ (tape player) cho các dòng máy tính cổ. Vì mình định dùng nó cho máy Acorn, nên mình đã chỉnh sửa để hỗ trợ tính năng Motor Control qua jack cắm stereo 3.5mm.#### Thiết kếMình dùng Fusion 360 để thiết kế một cái vỏ đơn giản, có khe cắm thẻ MicroSD, lỗ khoét cho màn hình OLED, cũng như cổng audio 3.5mm và cổng nguồn mini-USB. Tất cả file mô hình đều đã có sẵn.#### Cài đặt PrusaSlicer Plater presets: 0.2mm Quality, Prusament PETG Print Settings > Layers and Perimeters > Vertical shells, tăng lên 3 perimeters Print Settings > Support Material > bỏ chọn "Don't support bridges" (cài đặt ở chế độ Advanced)--> Theo mặc định, PrusaSlicer sẽ KHÔNG tạo support bên dưới các phần bridging dài. Kết quả in ra với mặc định này khá tệ.#### Support Chọn "everywhere" để đảm bảo các cổng USB / audio / MicroSD được in chuẩn xác. Sau đó, dùng tính năng "Paint-on supports" để XÓA (chuột phải) các support ở phần biểu tượng trên nút nhấn.#### In ấn Mình dùng nhựa PETG "Prusament" in trên máy Prusa Mini. Các thông số nhiệt độ vẫn để mặc định. Phần vỏ trên được in thành một mảnh; các nút nhấn theo dạng "bản lề" giống như trên Prusa Mini. Phần vỏ trên mất khoảng 2,5 tiếng để in. Phần nắp đáy mất khoảng 45 phút để in.#### Lắp ráp PCB gắn vào khá khít, bạn có thể cần hơi bẻ nhẹ vỏ ra để cổng USB và audio trượt vào được. Nắp đáy giúp bảo vệ PCB khỏi đoản mạch và hư hại; dùng vít tự ren 3x12mm để cố định.#### Kết quảNhìn chung, mình khá hài lòng với phiên bản vỏ đầu tiên này:Vẫn còn một số điểm cần cải thiện: Khe MicroSD có những phần nhô ra lớn (overhang) khó in đẹp, ngay cả khi đã bật full support. (Mình không chắc làm sao để cải thiện, rất mong nhận được góp ý). Các biểu tượng trên nút nhấn có những phần overhang khá lớn nên in không phải lúc nào cũng đẹp. (Có lẽ nên dùng đường viền thay vì khoét lỗ để cải thiện chất lượng in?)
